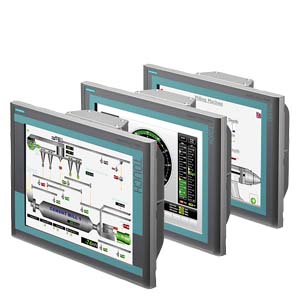

SIMATIC HMI IPC477C PRO Полностью защищенное устройство SIMATIC HMI IPC477C PRO 15"/19"
Область применения
SIMATIC HMI IPC477C PRO SIMATIC HMI IPC477C PRO - это компактный, высокопроизводительный и не требующий обслуживания панельный компьютер с Windows XP Embedded, идеальная платформа для автоматизации на основе ПК с поддержкой пакетов SIMATIC, таких как WinCC flexible, WinAC RTX / WinAC RTX F или WinCC Client/single-user station.
Интеграция
SIMATIC HMI IPC477C PRO Конфигурация и встроенные интерфейсы SIMATIC HMI IPC477C PRO:
- Процессоры от Intel Core2 Duo до Celeron 1.2 ГГц (все без вентилятора)
- От 1 ГБ до 4 ГБ RAM
- Карты CF от 2 ГБ до 8 ГБ или 32 ГБ диск SSD с установленной OS Windows XP embedded
- Встроенные PROFIBUS или PROFINET с IRT (опционно в каждом случае)
- Встроенные порты 2 x или 1 x Ethernet (10/100/1000 Mбит)
- 4 x USB 2.0 порта
- 1 x DVI-I
- Предустановленные SIMATIC WinCC flexible, WinAC RTX, WinCC 7 клиент или однопользовательская система
Технические данные
SIMATIC HMI IPC477C PRO | 6AV7 883-6….-…0 | 6AV7 883-7….-…0 | |
|---|---|---|
| Общие характеристики |
|
|
| Напряжение питания | 24 В пост. тока | 24 В пост. тока |
| Процессоры | Intel Celeron M 1.2 ГГц, Intel Core 2 Solo 1.2 ГГц или Core 2 Duo 1.2 ГГц | Intel Celeron M 1.2 ГГц, Intel Core 2 Solo 1.2 ГГц или Core 2 Duo 1.2 ГГц |
| Тип памяти | DDR3-RAM | DDR3-RAM |
| Объем оперативной памяти | 1 ГБ, 2 ГБ или 4 ГБ | 1 ГБ, 2 ГБ или 4 ГБ |
| Свободные слоты | Слот 1 x CF карт (доступный снаружи) | Слот 1 x CF карт (доступный снаружи) |
| Операционная система | Windows Embedded Standard 2009 или Windows XP Professional Multi Language | Windows Embedded Standard 2009 или Windows XP Professional Multi Language |
| Дополнительная информация об OS | Языки: EN/DE | Языки: EN/DE |
| Программное обеспечение SIMATIC | Опционно предустановленный SIMATIC WinCC flexible 2008 SP1 и/или WinAC RTX 2009 SIMATIC WinAC RTX F SIMATIC WinCC, как web клиент или стандартный клиент | Опционно предустановленный SIMATIC WinCC flexible 2008 SP1 и/или WinAC RTX 2009 SIMATIC WinAC RTX F SIMATIC WinCC, как web клиент или стандартный клиент |
| Привода |
|
|
| Привод гибких дисков | Опционно используя USB привод гибких дисков | Опционно используя USB привод гибких дисков |
| Оптические дисководы | возможно используя USB привод | возможно используя USB привод |
| Жесткий диск/устройства хранения | Привод Compact Flash с 2, 4 или 8 ГБи/или SSD (Solid State Disk) с 32 ГБ | Привод Compact Flash с 2, 4 или 8 ГБи/или SSD (Solid State Disk) с 32 ГБ |
| Интерфейсы |
|
|
| Графический интерфейс | Интерфейс DVI-I для дополнительного дисплея: глубина цвета 32 бит graphics память до 128 МБ;разрешение как для встроенного дисплея | Интерфейс DVI-I для дополнительного дисплея: глубина цвета 32 бит graphics память до 128 МБ;разрешение как для встроенного дисплея |
| Подсоединение клавиатуры/мыши | USB / USB | USB / USB |
| последовательный интерфейс | COM1: 1 x V.24 (RS232) | COM1: 1 x V.24 (RS232) |
| PROFIBUS/MPI | Опциональный встроенный, изолированный, макс. 12 Мбит/с, не требует дополнительных карт,совместимая с CP5611 | Опциональный встроенный, изолированный, макс. 12 Мбит/с, не требует дополнительных карт,совместимая с CP5611 |
| PROFINET (RT/IRT) | Опционно: 3 x RJ45, совместимо CP1616; не для обновления | Опционно: 3 x RJ45, совместимо CP1616; не для обновления |
| USB | 1 x спереди, 4 x сзади, USB 2.0 (500 mA) | 1 x спереди, 4 x сзади, USB 2.0 (500 mA) |
| PROFINET (IE), Ethernet | встроенная, 2 x 10/100/1000 Mbit (RJ45 без/с PROFIBUS), 1 x 10/100/1000 Mbit (RJ45 with PROFINET), не требуется дополнительная карта | встроенная, 2 x 10/100/1000 Mbit (RJ45 без/с PROFIBUS), 1 x 10/100/1000 Mbit (RJ45 with PROFINET), не требуется дополнительная карта |
| Multimedia | Нет | Нет |
| Функции мониторинга |
|
|
| Температура | Да | Да |
| Сторожевой таймер | Да | Да |
| Диагностика носителей информации (подобно S.M.A.R.T.) | Да (для карт CF и SSD) | Да (для карт CF и SSD) |
| Статусные светодиоды | Да | Да |
| Передняя панель в соответствии EN 60529 | IP65 всего корпуса по EN 60529 и NEMA4 | IP65 всего корпуса по EN 60529 и NEMA4 |
| Внешние условия |
|
|
| Вибрационные воздействия во время работы | Протестировано в соответствии с DIN IEC 60068-2-6: 10 - 58 Гц: 0.075 мм, 58 - 200 Гц: 9.8 м/с² (1 g) | Протестировано в соответствии с DIN IEC 60068-2-6: 10 - 58 Гц: 0.075 мм, 58 - 200 Гц: 9.8 м/с² (1 g) |
| Ударные воздействия во время работы | Протестировано в соответствии с DIN IEC 60068-2-7: 50 м/с² (5 g), 30 мс, 100 ударов | Протестировано в соответствии с DIN IEC 60068-2-7: 50 м/с² (5 g), 30 мс, 100 ударов |
| Относительная влажность | Протестировано в соответствии с DIN IEC 68-78, DIN IEC 60068-2-30: от 5 % до 80 % at 25 °C (без конденсата) | Протестировано в соответствии с DIN IEC 68-78, DIN IEC 60068-2-30: от 5 % до 80 % at 25 °C (без конденсата) |
| максимально допустимый угол устанвоки +/- | +/- 45° от вертикали | +/- 45° от вертикали |
| Внешняя температура | от 0°C до 45 °C | от 0°C до 40°C |
| Сертификаты и стандврты |
|
|
| Сертификаты | CE, cULus(508) | CE, cULus(508) |
| EMC | CE, 55022A, EN 61000-6-4, EN 61000-6-2 | CE, 55022A, EN 61000-6-4, EN 61000-6-2 |
| Степень защиты | Всего устройства IP65/тип корпуса 4x/type 12 (только внутри помещений) | Всего устройства IP65/тип корпуса 4x/type 12 (только внутри помещений) |
| Размеры | 400 мм x 310 мм x 98 мм | 483 мм x 400 мм x 115 мм |
| Вес | 7.4 кг | 10.9 кг |
Чертеж
SIMATIC HMI IPC477C PRO

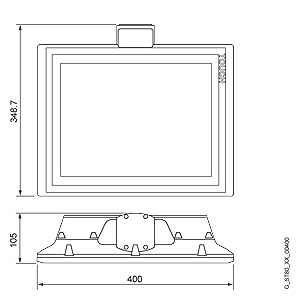

SIMATIC HMI IPC477C PRO 15" Touch version

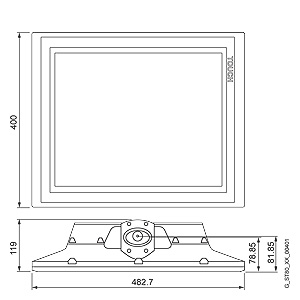

SIMATIC HMI IPC477C PRO 19" Touch version
Дальнейшая информация
SIMATIC HMI IPC477C PRO Дополнительную информацию Вы можете получить в Интернете по адресу:
http://www.siemens.com/ip65-hmi-devices
Замечание:
Вам нужна особая модификация или расширение описанных здесь продуктов? В разделе "Customized products" Вы можете найти информацию о дополнительных, обычно имеющихся в наличии продуктах для отдельных отраслей, а также о возможностях модификации и адаптации стандартных решений к техническим требованиям заказчика.
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6AV7883-.....-...0 | 274 | SIMATIC HMI IPC 477C PRO, ОПЦИОНАЛЬНЫЙ КОМПЛЕКТ С WINCC FLEXIBLE 2008/WINAC, КОРПУСНОЕ УСТРОЙСТВО IP65, 4 USB (СЗАДИ); | 3102.62 |
| 6AV7883-.....-...1 | 274 | SIMATIC HMI IPC 477C PRO КОМПЛЕКТ ПРОМ. ПК С WINCC RT ADVANCED/WINAC, В КОРПУСЕ IP65, 4 USB (СЗАДИ); . | 3102.62 |
| 6AV7883-6....-...0 | 274 | SIMATIC HMI IPC 477C PRO, ОПЦИОНАЛЬНЫЙ КОМПЛЕКТ С WINCC FLEXIBLE 2008/WINAC, СЕНСОРНЫЙ ЭКРАН 15, КОРПУСНОЕ УСТРОЙСТВО IP65, 4 USB (СЗАДИ); | 3102.62 |
| 6AV7883-6....-...1 | 274 | SIMATIC HMI IPC 477C PRO КОМПЛЕКТ ПРОМ. ПК С WINCC RT ADVANCED/WINAC 15 СЕНСОРНЫЙ ЭКРАН; В КОРПУСЕ IP65, 4 USB (СЗАДИ); | 3102.62 |
| 6AV7883-6AA10-3BX0 | 274 | SIMATIC HMI IPC477C PRO, 15 СЕНСОРНЫЙ ДИСПЛЕЙ, 1024X768, СТАНДАРТ. ФРОНТ, INTEL CELERON M 1.2 GHZ, 1 GB SDRAM (DDR3), 2 X ETHERNET 1 ГБИТ/С, 4 X USB 2.0, 500MA, 1 X RS232 (COM1), БЛОК ПИТАНИЯ =24В, 1 X СВОБОДН. CF-СЛОТ, 4 ГБАЙТ CF-КАРТА, WINDOWS EMBEDDED STANDARD | 4883.42 |
| 6AV7883-6AD20-4BX0 | 274 | SIMATIC HMI IPC477C PRO, 15 СЕНСОРНЫЙ ДИСПЛЕЙ, 1024X768, СТАНДАРТ. ФРОНТ, INTEL CORE2SOLO 1.2 GHZ, 2 GB SDRAM (DDR3), 2 X ETHERNET 1 ГБИТ/С, 4 X USB 2.0, 500MA, 1 X RS232 (COM1), БЛОК ПИТАНИЯ =24В, 1 X СВОБОДН. CF-СЛОТ, 8 ГБАЙТ CF-КАРТА, WINDOWS EMBEDDEDSTANDARD | 5307.42 |
| 6AV7883-6AE20-4BX0 | 274 | SIMATIC HMI IPC477C PRO, 15 СЕНСОРНЫЙ ДИСПЛЕЙ, 1024X768, СТАНДАРТ. ФРОНТ, INTEL CORE2SOLO 1.2 GHZ, 2 GB SDRAM (DDR3), 2 X ETHERNET 1 ГБИТ/С, 1 X PROFIBUS DP12, 4 X USB 2.0, 500MA, 1 X RS232 (COM1), БЛОК ПИТАНИЯ =24В, 1 X СВОБОДН. CF-СЛОТ, 8 ГБАЙТ CF-КАРТА, WINDOWS EMBEDDED STANDARD | 5519.42 |
| 6AV7883-6AH30-4BW0 | 274 | SIMATIC HMI IPC477C PRO, 15 СЕНСОРНЫЙ ДИСПЛЕЙ, 1024X768, СТАНДАРТ. ФРОНТ, INTEL CORE2DUO 1.2 GHZ, 4 GB SDRAM (DDR3), 2 X ETHERNET 1 ГБИТ/С, 1 X PROFIBUS DP12, 4 X USB 2.0, 500MA, 1 X RS232 (COM1), БЛОК ПИТАНИЯ =24В, 1 X СВОБОДН. CF-СЛОТ, 4 ГБАЙТ CF-КАРТА, WINDOWS EMBEDDED STANDARD | 7681.82 |
| 6AV7883-6AH30-4BX0 | 274 | SIMATIC HMI IPC477C PRO, 15 СЕНСОРНЫЙ ДИСПЛЕЙ, 1024X768, СТАНДАРТ. ФРОНТ, INTEL CORE2DUO 1.2 GHZ, 4 GB SDRAM (DDR3), 2 X ETHERNET 1 ГБИТ/С, 1 X PROFIBUS DP12, 4 X USB 2.0, 500MA, 1 X RS232 (COM1), БЛОК ПИТАНИЯ =24В, 1 X СВОБОДН. CF-СЛОТ, 4 ГБАЙТ CF-КАРТА, WINDOWS EMBEDDED STANDARD | 6070.62 |
| 6AV7883-6AH30-6BW0 | 274 | SIMATIC HMI IPC477C PRO, 15 СЕНСОРНЫЙ ДИСПЛЕЙ, 1024X768, СТАНДАРТ. ФРОНТ, INTEL CORE2DUO 1.2 GHZ, 4 GB SDRAM (DDR3), 2 X ETHERNET 1 ГБИТ/С, 1 X PROFIBUS DP12, 4 X USB 2.0, 500MA, 1 X RS232 (COM1), БЛОК ПИТАНИЯ =24В, 1 X СВОБОДН. CF-СЛОТ, 32 ГБАЙТ SSD, WINDOWS EMBEDDED STANDARD | 8052.82 |
| 6AV7883-6AH30-6BX0 | 274 | SIMATIC HMI IPC477C PRO, 15 СЕНСОРНЫЙ ДИСПЛЕЙ, 1024X768, СТАНДАРТ. ФРОНТ, INTEL CORE2DUO 1.2 GHZ, 4 GB SDRAM (DDR3), 2 X ETHERNET 1 ГБИТ/С, 1 X PROFIBUS DP12, 4 X USB 2.0, 500MA, 1 X RS232 (COM1), БЛОК ПИТАНИЯ =24В, 1 X СВОБОДН. CF-СЛОТ, 32 ГБАЙТ SSD, WINDOWS EMBEDDED STANDARD | 6441.62 |
| 6AV7883-7....-...0 | 274 | SIMATIC HMI IPC 477C PRO КОМПЛЕКТ ПРОМ. ПК С WINCC FLEXIBLE 2008/WINAC 19 СЕНСОРНЫЙ ЭКРАН; В КОРПУСЕ IP65, 4 USB (СЗАДИ); | 3685.62 |
| 6AV7883-7....-...1 | 274 | SIMATIC HMI IPC 477C PRO КОМПЛЕКТ ПРОМ. ПК С WINCC RT ADVANCED/WINAC 19 СЕНСОРНЫЙ ЭКРАН; В КОРПУСЕ IP65, 4 USB (СЗАДИ); | 3685.62 |
| 6AV7883-7AA10-3BX0 | 274 | SIMATIC HMI IPC477C PRO, 19 СЕНСОРНЫЙ ДИСПЛЕЙ, 1280X1024, СТАНДАРТ. ФРОНТ, INTEL CELERON M 1.2 GHZ, 1 GB SDRAM (DDR3), 2 X ETHERNET 1 ГБИТ/С, 4 X USB 2.0, 500MA, 1 X RS232 (COM1), БЛОК ПИТАНИЯ =24В, 1 X СВОБОДН. CF-СЛОТ, 4 ГБАЙТ CF-КАРТА, WINDOWS EMBEDDED STANDARD | 5466.42 |
| 6AV7883-7AD20-4BX0 | 274 | SIMATIC HMI IPC477C PRO, 19 СЕНСОРНЫЙ ДИСПЛЕЙ, 1280X1024, СТАНДАРТ. ФРОНТ, INTEL CORE2SOLO 1.2 GHZ, 2 GB SDRAM (DDR3), 2 X ETHERNET 1 ГБИТ/С, 4 X USB 2.0, 500MA, 1 X RS232 (COM1), БЛОК ПИТАНИЯ =24В, 1 X СВОБОДН. CF-СЛОТ, 8 ГБАЙТ CF-КАРТА, WINDOWS EMBEDDED STANDARD | 5890.42 |
| 6AV7883-7AE20-4BX0 | 274 | SIMATIC HMI IPC477C PRO, 19 СЕНСОРНЫЙ ДИСПЛЕЙ, 1280X1024, СТАНДАРТ. ФРОНТ, INTEL CORE2SOLO 1.2 GHZ, 2 GB SDRAM (DDR3), 2 X ETHERNET 1 ГБИТ/С, 1 X PROFIBUS DP12, 4 X USB 2.0, 500MA, 1 X RS232 (COM1), БЛОК ПИТАНИЯ =24В, 1 X СВОБОДН. CF-СЛОТ, 8 ГБАЙТ CF-КАРТА, WINDOWS EMBEDDED STANDARD | 6102.42 |
| 6AV7883-7AH30-4BW0 | 274 | SIMATIC HMI IPC477C PRO, 19 СЕНСОРНЫЙ ДИСПЛЕЙ, 1280X1024, СТАНДАРТ. ФРОНТ, INTEL CORE2DUO 1.2 GHZ, 4 GB SDRAM (DDR3), 2 X ETHERNET 1 ГБИТ/С, 1 X PROFIBUS DP12, 4 X USB 2.0, 500MA, 1 X RS232 (COM1), БЛОК ПИТАНИЯ =24В, 1 X СВОБОДН. CF-СЛОТ, 8 ГБАЙТ CF-КАРТА, WINDOWS EMBEDDED STANDARD | 8264.82 |
| 6AV7883-7AH30-4BX0 | 274 | SIMATIC HMI IPC477C PRO, 19 СЕНСОРНЫЙ ДИСПЛЕЙ, 1280X1024, СТАНДАРТ. ФРОНТ, INTEL CORE2DUO 1.2 GHZ, 4 GB SDRAM (DDR3), 2 X ETHERNET 1 ГБИТ/С, 1 X PROFIBUS DP12, 4 X USB 2.0, 500MA, 1 X RS232 (COM1), БЛОК ПИТАНИЯ =24В, 1 X СВОБОДН. CF-СЛОТ, 8 ГБАЙТ CF-КАРТА, WINDOWS EMBEDDED STANDARD | 6653.62 |
| 6AV7883-7AH30-6BW0 | 274 | SIMATIC HMI IPC477C PRO, 19 СЕНСОРНЫЙ ДИСПЛЕЙ, 1280X1024, СТАНДАРТ. ФРОНТ, INTEL CORE2SOLO 1.2 GHZ, 2 GB SDRAM (DDR3), 2 X ETHERNET 1 ГБИТ/С, 1 X PROFIBUS DP12, 4 X USB 2.0, 500MA, 1 X RS232 (COM1), БЛОК ПИТАНИЯ =24В, 1 X СВОБОДН. CF-СЛОТ, 32 ГБАЙТ SSD, WINDOWS EMBEDDED STANDARD | 8646.42 |
| 6AV7883-7AH30-6BX0 | 274 | SIMATIC HMI IPC477C PRO, 19 СЕНСОРНЫЙ ДИСПЛЕЙ, 1280X1024, СТАНДАРТ. ФРОНТ, INTEL CORE2SOLO 1.2 GHZ, 2 GB SDRAM (DDR3), 2 X ETHERNET 1 ГБИТ/С, 1 X PROFIBUS DP12, 4 X USB 2.0, 500MA, 1 X RS232 (COM1), БЛОК ПИТАНИЯ =24В, 1 X СВОБОДН. CF-СЛОТ, 32 ГБАЙТ SSD, WINDOWS EMBEDDED STANDARD | 7035.22 |
