SIMATIC HMI IPC577C Надежный, расширяемый панельный промышленный PC для задач в области автоматизации на основе PC:
- Надежный и компактный дизайн для промышленного использования
- Полная открытость PC
- Сенсорный экран с 12", 15" и 19" TFT дисплеем
- Панель с клавиатурой и дисплеем размером 12" и 15" TFT дисплеями
- PCI слоты для расширения
- Опции с интегрированными интерфейсами PROFIBUS или PROFINET
- Совместим по инсталляционным размерам с Panel PC 577B
- Высокая степень защиты инвестиций
Особенности
SIMATIC HMI IPC577C - Высокая производителность благодаря мощным процессорам
- Недорогие промышленные PC начального уровня с полной открытостью PC.
- Идеальное решение для применения в промышленной среде благодаря
- Отличная надежность работы – даже в условиях сильной вибрации и ударных нагрузок
- Высокая степень химической защиты от масел
- Гладкая передняя панель не собирающая грязь
- Яркий экран, даже когда изменяется освещение и узол обзора панели.
- Высокая степень защиты инвестиций благодаря
- Долговременному периоду продаж (4 - 5 года) и высокой степени совместимости компонент
- Гарантированной доступности запасных частей (на период до 5 лет после окончания поставок)
- Упрощенная миграция от предшествующих продуктов с минимальными инженерными усилиями
- Такие же инсталляционные размеры как у предшественника
- Раннее обнаружение сбоев и минимизация простоев благодаря самодиагностике (DiagBase)
- Высокая степень гибкости благодаря
- Расширяемость благодаря различным интерфейсам (PCI, CompactFlash, Gbit Ethernet, и другим)
- USB интерфейсы на передней панели и сзади для быстрого и легкого подключения дополнительного оборудования
- Легкая интеграция на полевом уровне благодаря встроенным интерфейсам PROFIBUS DP/MPI или PROFINET (совместимый с CP1616) и 2-м интерфейсам Gigabit Ethernet (встроенным)
Область применения
SIMATIC HMI IPC577C SIMATIC Panel PC 577C может использоваться в автоматизации производства, а также в автоматизации технологических процессов. Устройство было сконструировано для установки в контрольных шкафах и пультах, 19 дюймовые шкафы/стойки, и поворотные рукава (стрелы). Благодаря небольшой глубине монтажа (например 83 мм для 15" Touch) , он может использоваться в ограниченном объеме.
Благодаря открытости интерфейсов PC и мощности процессора Core2Duo, он может использоваться как основа для различных приложений.
SIMATIC HMI IPC577C - идеальная платформа для автоматизации на основе PC:
- визуализация на основе PC непосредственно вблизи от машин с помощью SIMATIC WinCC flexible
- комплексное решение с пакетом визуализации SIMATIC WinCC
- управление на основе PC с помощью пакета SIMATIC WinAC PLC
SIMATIC HMI IPC может быть заказан вместе с WinCC flexible или WinCC как SIMATIC HMI packages по более низкой цене.
Дизайн
SIMATIC HMI IPC577C SIMATIC HMI IPC поставляется со следующими компонентами:
Системный блок
- Процессор:
- Intel® Core™2 Duo processor/1.86 ГГц или
- Intel Core 2 Solo 1.2 ГГц или
- Intel Celeron M 1.2 ГГц
- Оперативная память:
- 1 Гб, 2 Гб or 4 Гб (SO-DIMM DDR3)
- Энергонезависимая память
- Носители информации
- твердотельный Solid State Disc (SSD) ≥ 32 Гб для максимальной защиты от ударов, или
- Жесткий диск HDD ≥ 80 Гб (3.5" SATA) с держателем, адаптированным для защиты от вибрации, и/или
- карта CF (2 Гб, 4 Гб, или 8 Гб)
- Встроенная графика
- Интерфейсы:
- 2 x 10/100/1000 PROFINET (IE)
- 4 x USB 2.0 интерфейса сзади + 1 x USB 2.0 интерфейс спереди; все с поддержкой тока 500 мА
- 1 x последовательный порт V.24 (9-pin)
- Свободные слоты для расширения:
- 1 x PCI (слот со стопором платы)
- 1 x слот для карты Compact Flash (доступная извне)
- Блок питания: 24 В DC или 100/240 В AC (автонастраиваемый), 50/60 Гц
- Привод (опция)
- DVD±RW±R combo drive
- Встроенные интерфейсы полевых шин (опция)
- 1 x PROFIBUS DP12/MPI интерфейс (совместимый с CP5611) и 2 x LAN 1 Гбит/с или
- 3 x PROFINET интерфейс (совместимый с CP1616) и 1 x LAN 1 Гбит/с
Операторская панель
Доступны панели следующих размеров/разрешений:
- 12" Touch: 12.1" TFT цветной дисплей, 800 x 600 пикселей (SVGA)
- 15" Touch: 15.1" TFT цветной дисплей, 1024 x 768 пикселей (XGA)
- 19" Touch: 19.1" TFT цветной дисплей, 1280 x 1024 пикселей (SXGA)
- 12" Key: 12.1" TFT цветной дисплей, 800 x 600 пикселей (SVGA);
- 15" Key: 15.1" TFT цветной дисплей, 1024 x 768 пикселей (XGA);
Панели имеют следующую функциональность:
- Аналого-резиситивный сенсорный дисплей или сенсорная мембранная клавиатура с системными и 36 пользовательскми конфигурируемыми клавишами
- Степень защиты IP65 и NEMA 4
- Интерфейсы USB 2.0 спереди панели для подключения внешних устройств, таких как клавиатура или мышь
Компоненты расширения (аксеесуары)
SIMATIC PC DiagMonitor
- Программное обеспечение для предупрежения и диагностики проблем PC
SIMATIC PC Image Creator
- Программное инструментальное средство для превентивного дублирования содержимого жестких дисков.
SIMATIC PC Partition Creator
- Программное обеспечение для модификации разделов жесткого диска без потери данных на них
SIMATIC PC USB FlashDrive
- Мобильный носитель данных для SIMATIC PC/PG
Industrial USB Hub 4
- Промышленный USB 2.0 hub, спереди защита IP65
Дополнительные аксессуары
- Стилус (прикрепленный проводом к корпусу) для работы с сенсорным экраном
- Защитная пленка для сенсорных экранов для защиты от грязи/царапин
- Пленки с возможностью нанесения на них надписей для функциональных клавиш
Функции
SIMATIC HMI IPC577C - Встроенные параметризуемые фугкции мониторинга: работы программы (watchdog), внутренней темературы внутри корпуса, скорости вращения вентилятора
- Расширенная диагностика/рассылка сообщений по, e-mail, SMS и прямой перенос данных в программное обеспечени SIMATIC по OPC (опция с SIMATIC PC DiagMonitor)
Интеграция
SIMATIC HMI IPC577C Встроенные интерфейсы
- PCI Один свободный PCI слот доступен для расширения.
- EthernetВстроенные интрфейсы PROFINET (IE) (10/100/1000 Мбит/с) могут быть использованы для IT коммуникаций и для обмена данными с программируемыми контролелерами, такими как SIMATIC S7 (с программным пакетом "SOFTNET S7" ).
- Другие интерфейсыОдин слот для CompactFlash карты, 5 x USB 2.0 интерфейсов (Universal Serial Bus), а также один последовательный порт для подключения других периферийных устройств.
Технические данные
SIMATIC HMI IPC577C |
| 6AV7885-0....-.... | 6AV7885-1....-.... | 6AV7885-2....-.... | 6AV7885-3....-.... | 6AV7885-5....-.... |
| Operator control and monitoring |
|
|
|
|
|
| Аксессуары | Защитная пленка для сенсорного экрана |
| Защитная пленка для сенсорного экрана | Этикетки клавиатуры |
|
| Дисплей |
|
|
|
|
|
| Диагональ экрана | 12 дюймов | 12 дюймов | 15 дюймов | 15 дюймов | 19 дюймов |
| Разрешение (пиксели) |
|
|
|
|
|
| 800 x 600 |
|
| 1024 x 768 | 1280 x 1024 |
| Общие характеристики |
|
|
|
|
|
|
| 12" TFT Key |
| 15" TFT Key |
|
| Подсветка |
|
|
|
|
|
|
|
| около 50,000 часов | около 50,000 часов |
|
| Элементы упрвления |
|
|
|
|
|
| Функциональные клавиши |
|
|
| 36 | Нет |
| Мышь, спереди |
|
| Нет | Да |
|
| Клавиатура |
|
|
|
|
|
|
| Да |
| Да | Нет |
| Сенсорный экран |
|
|
|
|
|
| Да |
|
| Нет |
|
| Потребление энергии |
|
|
|
|
|
| Потребление энергии в полной конфигурации | 24 В DC: мах. 80 Вт (включая интерфейсы USB) |
|
| 24 В DC: мах. 80 Вт (включая интерфейсы USB) | 24 В DC: мах. 80 Вт (включая интерфейсы USB) |
| Исполнение |
|
|
|
|
|
| централизованное | Да | Да | Да | Да | Да |
| распределенное | Нет | Нет |
| Нет |
|
| Размеры |
|
|
|
|
|
| Монтажный вырез/глубина корпуса (ШxВхГ) | 368 x 290 x 115 | 450 x 290 x 115 | 450 x 290 x 120 | 450 x 321 x 115 |
|
| дополнительная глубина монтажа (оптический привод) |
| 23 мм |
| 23 мм | 23 мм |
| Вес |
|
|
|
|
|
| Panel PC в, около. |
| 8.6 кГ |
| 9.3 кГ | 11.6 кГ |
Чертеж
SIMATIC HMI IPC577C

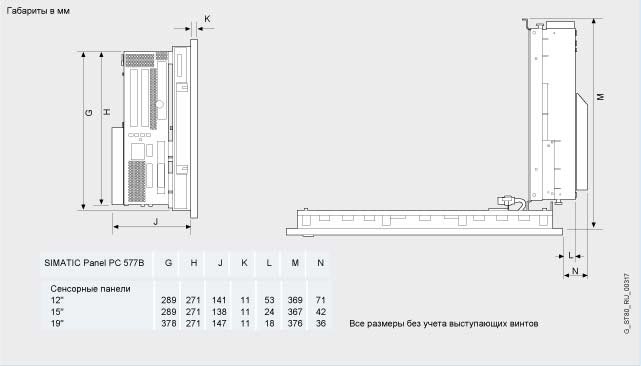

Control unit and complete device

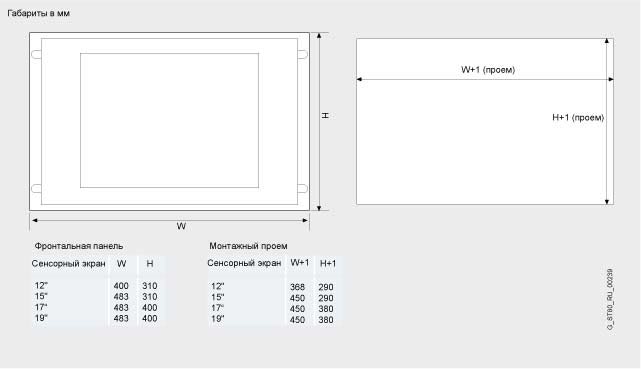

Installation cutout
Дальнейшая информация
SIMATIC HMI IPC577C Дополнительную информацию Вы можете получить в Интернете по адресу:
http://www.siemens.com/simatic-panel-pc
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6AV7885-.....-.... | 274 | SIMATIC HMI IPC 577C, ПРОМ. ПК, PCI-СЛОТ, 4 USB (СЗАДИ) + 1 USB (СПЕРЕДИ), ETHERNET (10/100/1000); | 2411.50 |
| 6AV7885-0....-.... | 274 | SIMATIC HMI IPC 577C, ПРОМ. ПК, PCI-СЛОТ, 4 USB (СЗАДИ) + 1 USB (СПЕРЕДИ), ETHERNET (10/100/1000), СЕНСОРНЫЙ ДИСПЛЕЙ 12; | 2411.50 |
| 6AV7885-1....-.... | 274 | SIMATIC HMI, ПРОМЫШЛЕННЫЙ КОМПЬЮТЕР IPC 577C PCI-SLOT, 4 USB (СЗАДИ) + 1 USB (СПЕРЕДИ), ETHERNET (10/100/1000), 12-ДЮЙМОВЫЙ ДИСПЛЕЙ С КЛАВИАТУРОЙ; | 2782.50 |
| 6AV7885-2....-.... | 274 | SIMATIC HMI IPC 577C, ПРОМ. ПК, PCI-СЛОТ, 4 USB (СЗАДИ) + 1 USB (СПЕРЕДИ), ETHERNET (10/100/1000), СЕНСОРНЫЙ ДИСПЛЕЙ 15; | 2517.50 |
| 6AV7885-3....-.... | 274 | SIMATIC HMI, ПРОМЫШЛЕННЫЙ КОМПЬЮТЕР IPC 577C PCI-SLOT, 4 USB (СЗАДИ) + 1 USB (СПЕРЕДИ), ETHERNET (10/100/1000), 15-ДЮЙМОВЫЙ ДИСПЛЕЙ С КЛАВИАТУРОЙ; | 2888.50 |
| 6AV7885-5....-.... | 274 | SIMATIC HMI IPC 577C, ПРОМ. ПК, PCI-СЛОТ, 4 USB (СЗАДИ) + 1 USB (СПЕРЕДИ), ETHERNET (10/100/1000), СЕНСОРНЫЙ ДИСПЛЕЙ 19; | 2941.50 |
Аксессуары
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6AV7671-2BA00-0AA0 | 275 | ЗАЩИТНАЯ МЕМБРАНА ДЛЯ PANEL PC670 12 С СЕНСОРНЫМ ЭКРАНОМ, УПАКОВКА ИЗ 10 ШТУК | 84.80 |
| 6AV7671-4BA00-0AA0 | 275 | ЗАЩИТНАЯ МЕМБРАНА ДЛЯ PANEL PC670 15 С СЕНСОРНЫМ ЭКРАНОМ, УПАКОВКА ИЗ 10 ШТУК | 95.40 |
| 6AV7672-0DA00-0AA0 | 275 | ПОЛОСКИ ДЛЯ МАРКИРОВКИ КЛАВИШДЛЯ PANEL PC 677 / 877 / IL 77, УПАКОВКА ИЗ 10 НАБОРОВ ДЛЯ МАРКИРОВКИ ПРОГРАММНЫХ И ФУНКЦИОНАЛЬНЫХ КЛАВИШ | 74.20 |
| 6AV7672-1CE00-0AA0 | 208 | ЗАЩИТНАЯ ПЛЕНКАR PANEL PC677/877/IL77 19 TOUCH, УПАКОВКА ИЗ 10 ШТУК | 190.80 |
| 6AV7672-1JB00-0AA0 | 270 | СЕНСОРНОЕ ПЕРО ДЛЯ СЕНСОРНЫХ УСТРОЙСТВ SIMATIC HMI: ПАНЕЛЕЙ, МУЛЬТИПАНЕЛЕЙ, ПАНЕЛЬНЫХ ПК, ПЛОСКОПАНЕЛЬНЫХ МОНИТОРОВ И SCD-МОНИТОРОВ; ДЕРЖАТЕЛЬ, КАБЕЛЬ И ПЕРО, ДЛЯ УСТАНОВКИ НА ШКАФ | 68.90 |
