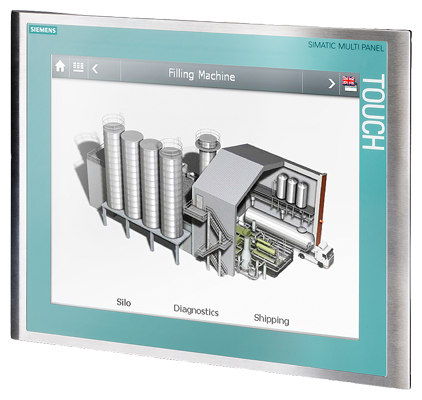

SIMATIC HMI IPC677C INOX Платформа ПК с высокой промышленной совместимостью для предъявляющих высокие требования задач в области автоматизации на основе ПК.
Прочная конструкция: Этот ПК устойчив к самым жестким механическим воздействиям и надежен в работе.
- Компактная конструкция
- Высокая степень защиты инвестиций
- Возможность быстрой интеграции
- Варианты передней панели:
- 15" TFT сенсорный экран, нержавеющая сталь/INOX
- Операторская панель и системный модуль могут быть установлены на расстоянии до 30 м друг от друга (опционально).
Особенности
SIMATIC HMI IPC677C INOX - Чрезвычайно высокая промышленная совместимость благодаря надежной конструкции, приспособленной для работы при наличии высокой вибрации и ударных нагрузках
- Высокий уровень надежности капиталовложений благодаря гарантированному наличию запасных частей для всех компонентов (в течение 5 лет по окончании активных продаж)
- Великолепная преемственность компонентов для концепций машин с большим сроком службы без затрат на новое проектирование
- Экономия времени и затрат благодаря удобной для обслуживания конструкции оборудования:
- операторская панель и системный блок могут быть легко разъединены для быстрой замены компонент или последующего расширения
- интерфейсы USB 2.0 на передней панели и сзади для быстрого и легкого подключения дополнительной периферии
- Высокий уровень промышленных функциональных возможностей благодаря встроенным интерфейсам PROFIBUS DP/MPI и 2-гигабитным интерфейсам
- Надежность работы: с опциональным модклем direct key, управление процессом может осуществляться без задержки по сети PROFIBUS DP независимо от работы операционной системы
- 2 x жестких диска ≥ 80 GB SATA (как отдельные диски или в конфигурации RAID1)
- Сокращение времен простоя благодаря высокому коэффициенту готовности системы
- Эффективная самодиагностика (SIMATIC IPC DiagMonitor):
- Решения для резервного сохранения данных
- Составная часть системы комплексной автоматизации (TIA):
- Увеличение производительности, сокращение расходов на проектирование, сокращение расходов в течение жизненного цикла
- Отдельная установка системного блока и операторской панели возможно отдельно друг от друга с использованием Remote Kit (на расстоянии до 30 м, опциональный аксессуар)
Область применения
SIMATIC HMI IPC677C INOX Панельные ПК SIMATIC Panel PC 677С INOX разработаны для установки непосредственно на оборудовании. Небольшая глубина монтажа всего в 105/130 мм позволяет инсталлировать ПК в очень ограниченное пространство.
Этот ПК может использоваться в автоматизации как дискретных так и непрерывных производств, и может монтироваться в 19" корпусах или стойках и на траверсах.
Благодаря процессорам Dual Core с технологией Intel Core 2 Duo, возможна одновременная работа как задач управления, так и пакетов визуализации.
Благодаря слоту PCIe (x16), поддерживаются новые платы PCI express (PCIe) .
Имеется встроенная энергонезависимая память NV-RAM (поддерживаемя батарейкой) для поддержки WinAC RTX.
Панельный ПК SIMATIC является идеальной платформой для автоматизации на основе ПК:
- Для визуализации на сонове ПК с использованием пакета SIMATIC WinCC flexible
- Более сложные решения визуализации процессов на основе SIMATIC WinCC
- Управление на основе ПК с использованием программного контролера SIMATIC WinAC Software
Фирма Siemens предлагает полный набор стандартных блоков компонент автоматизации, которые в полной мере сконструированы для взаимодействия.
Вместе с панельными ПК SIMATIC могут быть заказаны пакеты человеко-машинного интерфейса WinCC flexible или WinCC по более низкой цене (смотри Комплектные системы человеко-машинного интерфейса SIMATIC).
Дизайн
SIMATIC HMI IPC677C INOX SIMATIC HMI IPC677C INOX состоит из системного блока и операторской панели.
Компоненты системного блока:
- Прочный металлический корпус, устойчивый к вибрациям и ударам, обладающий высокой электромагнитной совместимостью.
- Процессор:
- Чипсет Mobile Intel 945G
- Intel Celeron M 440 / 1.86 ГГц или
- Intel Core 2 Duo T5500 / Dual Core, 1.66 ГГц или
- Intel Core 2 Duo T7400 / Dual Core, 2.16 ГГц
- Базовая конфигурация оперативной памяти: 1 ГБ
- 3.5" SATA жесткий диск: ≥ 80 ГБ; этот специальный гасящий вибрации жесткий диск обеспечивает надежную работу даже при очень большой механической нагрузке
- Встроенный графический контроллер
- Интерфейсы:
- 2 x 10/100/1000 Ethernet
- интегрированный изолированный порт PROFIBUS DP/MPI
- 3 порта PROFINET (IRT-capable), встроенный хаб, совместимый с CP1616
- 4 интерфейса USB 2.0
- 1 последовательный интерфейс V.24 (9-пиновый)
- Сохраняемая память:
- 512 KB NVRAM; 128 KB может быть использовано с WinAC RTX
- Свободные слоты для расширения:
- 2 x PCI (слоты с фиксатором плат)
- 1 x слот для карт Compact Flash
- Блок питания: 110 В/230 В AC (автонастраиваемый), 50/60 Гц или 24 В пост.тока
- DVI-I интерфейс для подключения дополнительного монитора (DVI или VGA) или монитора Flat Panel Extended (может быть установлена на расстоянии до 30 м, с поддержкой сенсорного экрана по USB)
Дополнительные аксессуары:
- Расширение памяти до 2, 3 или 4 ГБ
- SATA жесткий диск ≥ 160 ГБ
- Модуль из двух жестких дисков SATA ≥ 80 Гбайт, сконфигурированных как один диск или RAID1
- Внутренний слот карт CF (свободный, для использования вместо жесткого диска или оптического привода; только с операционной системой Windows XP embedded)
- Привод DVD±RW±R
- 1 x PCIe x 4 / 1 x PCI вместо 2-х слотов PCI (слоты с фиксатором плат)
Компоненты для операторской панели:
Операторские панели доступны в следующих вариантах:
15" сенсорный из нержавеющей стали / INOX
- 15.1" TFT цветной дисплей, 1024 x 768 (XGA)
- Резистивный аналоговый сенсорный экран
- Панель из нержавеющей стали, разработанная для использования в пищеов промышленности, производстве напитков и табачных изделий
- Разработано на основе стандарта DIN EN 1672-2
- Полированная поверхность (нержавеющая сталь 1.4301, line pattern, grain-size 240)
- Защита IP66k спереди
- Без интерфейса USB спереди
- Защита дисплея от царапин
- Оптимизированная форма рамки дисплея, жидкость не задерживается на поверхности
- Минимальное количество углублений
- Декоративная мембрана протестированная против химических веществ в соотвествии с DIN 42115, Part 2
- Монтаж только с зажимной рамкой; гкрметизирующий материал безопасен для применеия в пищевой промышленности (EDPM, в соответствии с FDA 21 CFR 177.2006)
- Готов для EHEDG сертификации в составе всей машины
Операторские панели удовлетворяют требованиям степени защиты IP65 и NEMA 4. Системный блок подключается через соединительный кабель, присоединяемый к операторской панели сзади.
Дополнительные компоненты
SIMATIC IPC DiagMonitor
- Программное обеспечение диагностики и аварийной сигнализации ПК для раннего обнаружения и диагностики проблем ПК
- Всеобъемлющий контроль температуры, вентилятор, жесткие диски (SMART), сторожевое устройство, контроль заряда BIOS батарейки
- Счетчик часов рабочего времени для профилактического обслуживания
- Встроенные функции регистрации, обширные текстовые сообщения, помощь в режиме онлайн (английский/немецкий)
- Возможность общесетевого контроля через SNMP и интерфейс OPC
- Встроенный веб-сервер для контроля через сеть с помощью веб-браузера
SIMATIC IPC Image & Partition Creator
- Программный инструмент для простого и быстрого сохранения и последующего востановления содержимого жесткого диска(отдельных разделов или всего жесткого диска), а также для простого для пользователя изменения размеров разделов жесткого диска без потери данных.
SIMATIC IPC USB FlashDrive
- Мобильный носитель данных для SIMATIC PC/PG
- Быстрый перенос данных (USB 2.0) и высокая емкость носителяy
- Ультра-компактный и надежный
Дисковод 3.5" USB
Дисковод USB предназначен для скоростной передачи данных пользователя, таких как рецепты или файлы. Этот дисковод не должен использоваться для циклического архивирования. Монтаж в передней панели и степень защиты IP 54 позволяют осуществлять обмен данными без открытия дверцы шкафа управления. Устройство подключается через интерфейс USB панельного ПК. Питание также подается через интерфейс USB. Кабель USB длиной 1 м включается в объем поставки. Дисковод удовлетворяет стандарту USB 1.1. Могут использоваться 3,5-дюймовые дискеты высокой плотности (1,4 Мбайта).
SIMATIC Panel PC Remote Kit
- Опционная раздельная установка системного блока и оперторской панели
- Максимальное расстояние до 30 м
- Чисто аппаратное решение, без ннеобходимости установки дополнительного ПО
- Поддержка функциональности передней панели Panel PC
- Дополнительный интерфейс USB сзади
- Централизованная и распределенная конфигурация с одним и тем же системным блоком
- Возможна модификация
Industrial USB Hub 4
С помощью Industrial Hub 4 устройства через USB может подключаться и эксплуатироваться без открытия дверцы шкафа управления.
- Промышленный USB 2.0 хаб, защита спереди IP65
- Монтаж в дверце шкафа управления или на стандартной (DIN) профильной рейке
- Смотровое окно и светодиоды для каждого из четырех интерфейсов
Примечание:
Для дальнейшей информации, смотрите "Expansion components".
Функции
SIMATIC HMI IPC677C INOX - Встроенные настраиваемые функции контроля (исполнение программы (сторожевое устройство), температура внутри корпуса, скорость вентилятора)
- Расширенная диагностика и передача сообщений по Ethernet, e-mail, SMS и для прямой подачи в программное обеспечение SIMATIC через OPC (опционно с SIMATIC PC DiagMonitor)
- RAID1 для автоматического дублированного копирования данных на два жестких диска SATA
Интеграция
SIMATIC HMI IPC677C INOX Встроенные интерфейсы
- Ethernet Встроенные интерфейсы Ethernet (10/100/1000 Мбит/с) могут быть использованы для передачи информации и для обмена данными с программируемыми контроллерами, такими как SIMATIC S7 (с помощью пакета программ "SOFTNET S7").
- PROFIBUS Изолированный интерфейс PROFIBUS (12 Мбит/с) может использоваться для подключения децентрализованных полевых устройств или для подключения к SIMATIC S7 (с помощью программных пакетов "SOFTNET для PROFIBUS").
- PROFINET Три порта PROFINET (IRT-enabled) могут использоваться для подсоединения распределенной периферии, контроллеров SIMATIC S7 и проводов. Порты с встроенным хабом совместимы с платой CP1616 и поддерживают как линейную, так и древовидную топологию сети (WinAC RTX начиная с Version 2008).Альтернативно эти интерфейсы могут использоваться как и стандартные интерфейсы в операционной системе Windows.
- Другие интерфейсы Для подключения дополнительных устройств ввода-вывода имеются 2 запасных слота для модулей PCI или, альтернативно, для 1 x PCI и 1 x PCIe 16x ( x1, x4 или x8) , а также интерфейс для CF карт, 4 интерфейса USB 2.0 (Universal Serial Bus - универсальная последовательная шина) и один последовательный интерфейс.
Технические данные
SIMATIC HMI IPC677C INOX | SIMATIC HMI IPC677C INOX 15" Touch | |
|---|---|
| Основные характеристики |
|
| Передняя панель | 15" TFT сенсорная |
| Дисплей |
|
| Диагональ экрана | 15" |
| Разрешение (Ш x В в пикселях) | 1024 x 768 |
| Время наработки на отказ (MTBF) подсветки экрана (при 25 °C) | 50 000 h at 24 h continuous operation, temperature-dependent |
| Тип управления |
|
| Сенсорный экран | Да |
| Дизайн |
|
| Централизованный дизайн | Да |
| Размеры |
|
| Установочный вырез/глубина устройства (Ш x В x Г) в мм | 450 x 290 x 142 (вкл. оптический привод) |
| Монтажные размеры в централизованной конфигурации (Ш x В x Г, без оптического привода) в мм | 450 x 290 x 121 |
| Дополнительная глубина монтажа (оптический привод) в мм | 21 |
| Вес |
|
| HMI IPC в централизованной конфигурации около. | 14 кГ |

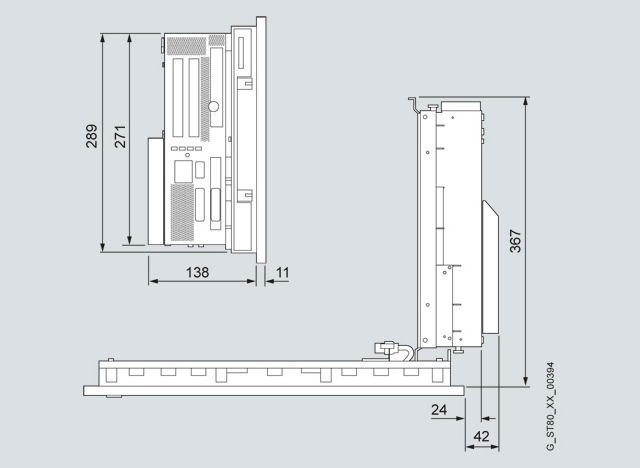

Чертеж
SIMATIC HMI IPC677C INOX
Panel PC 677C INOX 15" Touch
Дальнейшая информация
SIMATIC HMI IPC677C INOX Дополнительная информация доступна в Интернете по адресу:
http://www.siemens.com/inox-hmi-devices
Примечание:
Если Вам нужна особая модификация или расширение описанных здесь продуктов, обратитесь к разделу "Customized products". Там имеется информация о дополнительных, обычно имеющихся в наличии продуктах для отдельных отраслей промышленности, а также о возможностях модификации и адаптации стандартных продуктов по техническим требованиям заказчика.
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6AV7892-2....-.... | 275 | SIMATIC HMI, ПРОМ. ПК IPC677C 2X10/100/1000 МБИТ/С ETHERNET; 4XUSB V2.0, 1 X SERIAL (COM1); САМОКОНТРОЛЬ, КОНТРОЛЬ ТЕМПЕРАТУРЫ И ВЕНТИЛЯТОРОВ; ВСТРОЕННЫЙ RAID-КОНТРОЛЛЕР; 15 TOUCH; 1024 X 768; БЕЗ USB-ИНТЕРФЕЙСОВ НА ЛИЦЕВОЙ ПАНЕЛИ; ЛИЦЕВАЯ ПАНЕЛЬ ИЗ НЕРЖ | 4391.58 |
Аксессуары
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6AV7672-1JB00-0AA0 | 270 | СЕНСОРНОЕ ПЕРО ДЛЯ СЕНСОРНЫХ УСТРОЙСТВ SIMATIC HMI: ПАНЕЛЕЙ, МУЛЬТИПАНЕЛЕЙ, ПАНЕЛЬНЫХ ПК, ПЛОСКОПАНЕЛЬНЫХ МОНИТОРОВ И SCD-МОНИТОРОВ; ДЕРЖАТЕЛЬ, КАБЕЛЬ И ПЕРО, ДЛЯ УСТАНОВКИ НА ШКАФ | 68.90 |
| 6ES7648-2AJ40-0KA0 | 208 | SIMATIC PC РАСШИРЕНИЕ ПАМЯТИ, 1X 1GB DDR3 1066 DIMM; CV5, IPC627C, HMI IPC677C, IPC647C, IPC847C; | 159.00 |
| 6ES7648-2AJ40-1KA0 | 208 | SIMATIC PC РАСШИРЕНИЕ ПАМЯТИ, 1X 1GB DDR3 1066 DIMM ECC; CV5, IPC627C, HMI IPC677C, IPC647C, IPC847C; | 180.20 |
| 6ES7648-2AJ50-0KA0 | 208 | SIMATIC PC РАСШИРЕНИЕ ПАМЯТИ, 1X 2GB DDR3 1066 DIMM; CV5, IPC627C, HMI IPC677C, IPC647C, IPC847C; | 265.00 |
| 6ES7648-2AJ50-1KA0 | 208 | SIMATIC PC РАСШИРЕНИЕ ПАМЯТИ, 1X 2GB DDR3 1066 DIMM ECC, CV5, IPC627C, HMI IPC677C, IPC647C, IPC847C; | 318.00 |
| 6ES7900-1AA00-0XA0 | 205 | SIMATIC PC, КАБЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ SIMATIC BOX PC/ SIMATIC PANE PC К СЕТИ ПЕРЕМЕННОГО ТОКА, ДЛИНА 3M, ДЛЯ ГЕРМАНИИ, ФРАНЦИИ, ИСПАНИИ, НИДЕРЛАНДОВ, БЕЛЬГИИ, ШВЕЦИИ, АВСТРИИ И ФИНЛЯНДИИ | 9.54 |
| 6ES7900-1BA00-0XA0 | 205 | SIMATIC PC, КАБЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ SIMATIC BOX PC/ SIMATIC PANE PC К СЕТИ ПЕРЕМЕННОГО ТОКА, ДЛИНА 3M, ДЛЯ ВЕЛИКОБРИТАНИИ | 9.54 |
| 6ES7900-1CA00-0XA0 | 205 | SIMATIC PC, КАБЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ SIMATIC BOX PC/ SIMATIC PANE PC К СЕТИ ПЕРЕМЕННОГО ТОКА, ДЛИНА 3M, ДЛЯ ШВЕЙЦАРИИ | 9.54 |
| 6ES7900-1DA00-0XA0 | 205 | SIMATIC PC, КАБЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ SIMATIC BOX PC/ SIMATIC PANE PC К СЕТИ ПЕРЕМЕННОГО ТОКА, ДЛИНА 3M, ДЛЯ США | 9.54 |
| 6ES7900-1EA00-0XA0 | 205 | SIMATIC PC, КАБЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ SIMATIC BOX PC/ SIMATIC PANE PC К СЕТИ ПЕРЕМЕННОГО ТОКА, ДЛИНА 3M, ДЛЯ ИТАЛИИ | 9.54 |
| 6ES7900-1FA00-0XA0 | 205 | SIMATIC PC, СЕТЕВОЙ КАБЕЛЬ 230V AC; ДЛЯ BOX PC И PANEL PC; ДЛЯ КИТАЯ | 9.54 |
