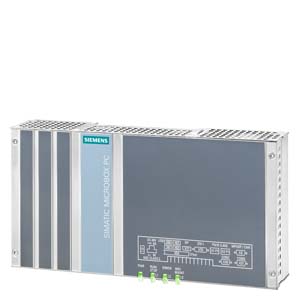

SIMATIC IPC427D
Особенности
SIMATIC IPC427D
Область применения
SIMATIC IPC427D
Дизайн
SIMATIC IPC427D
Функции
SIMATIC IPC427D - Встроенные и настраиваемые функции мониторинга за системой (выполнение программ/сторожевой таймер, температурa процессора и материнской платы)
- Расширенаая диагностика/рассылка сообщений по Ethernet, e-mail, SMS и для передачи информации в пакеты SIMATIC по OPC (опциональный пакет SIMATIC PC DiagMonitor)
- Подсчет времени работы
- Статус жесткого диска
- Статус системы (heartbeat)
- Автоматическая запись всех сообщений в архивный файл
- Возможность централизованного мониторинга за работой SIMATIC IPC по сети
Интеграция
SIMATIC IPC427D Встроенные интерфейсы:
- Ethernet Два интегрированных интерфейса Gigabit Ethernet (10/100/1000 Mbit/s) могут быть использованы для IT коммуникаций и для обмена данными с PLC, такими как SIMATIC S7 (используя лицензию "SOFTNET S7").
- PROFIBUS Опциональный изолированный интерфейс PROFIBUS (12 Mbit/s) может быть использован для связи с распределенными полевыми устройствами или для связи с SIMATIC S7 (с лицензией "SOFTNET for PROFIBUS").
- PROFINET Интерфейс PROFINET может быть использован для связи с распределенными полевыми устройствами или контроллерами.
- Другие интерфейсы До 2-х свободных слотов для модулей PCIe, 4 высокоскоростных интерфейса USB V3.0 и два последовательных порта для подключения дополнительных устройств.
Технические данные
SIMATIC IPC427D |
| 6AG4 140-.....-...0 |
| Supply voltage |
|
| Supply voltage | 24 V |
| Processor |
|
| Processor | Intel® Celeron® Processor 827E (1.5M Cache, 1.40 GHz); Intel® Core™ i3-3217UE Processor (3M Cache, 1.60 GHz); Intel® Core™ i7-3517UE Processor (4M Cache, up to 2.80 GHz). |
| Interfaces |
|
| PROFIBUS/MPI | Onboard, isolated, max. 12 Mbit/s, CP5611-compatible |
| USB port | 4x USB 3.0 high speed/high current |
| Free slots | 1xPCIe (x4), 1xPCIe (x1) |
| Connection for keyboard/mouse | USB / USB |
| serial interface | 1 x RS232; 2 x RS232 (optional); CAN (optional) |
| Video interfaces |
|
| 1x DisplayPort and 1x DVI-I; 1x VGA via adapter cable (optional) |
| Industrial Ethernet |
|
| 2 x Fast Ethernet |
| Monitoring functions |
|
| Temperature | Yes |
| Watchdog | Yes |
| Status LEDs | Yes |
| Standards, approvals, certificates |
|
| Approval | CE, cULus (508), C-Tick |
| KC approval | Yes |
| EMC | CE, EN 55022A, EN 61000-6-4, EN 61000-6-2 |
| Ambient conditions |
|
| Relative humidity |
|
| Tested to DIN IEC 68-2-3, DIN IEC 68-2-30, DIN IEC 68-2-56: 5% to 80% at 25 °C (no condensation) |
| Vibrations |
|
| Tested to DIN IEC 68-2-6: 10 to 58 Hz: 0.075 mm, 58 to 200 Hz: 9.8 m/s2 (1 g) |
| Shock testing |
|
| Tested to DIN IEC 68-2-29: 50 m/s2 (5g), 30 ms, 100 shocks |
| Operating systems |
|
| Operating system | Windows 7 Ultimate (Multi Language) 32-bit/64-bit, Windows Embedded Standard 7 32-bit/64-bit |
| Software |
|
| SIMATIC Software | Optionally with pre-installed software bundle SIMATIC WinCC RT Advanced / WinAC RTX |
Чертеж
SIMATIC IPC427D Все размеры приведены в мм. Для монтажа в вырез в стене смотрите техническую спецификацию.

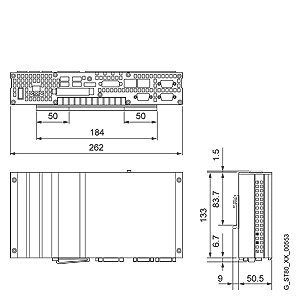

SIMATIC IPC427D, монтаж на DIN рейку

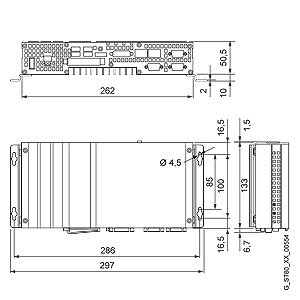

SIMATIC IPC427D, монтаж на стену

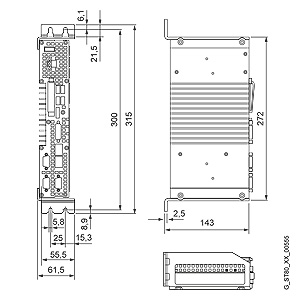

SIMATIC IPC427D, портретный монтаж
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6AG4140-.....-...0 | 202 | SIMATIC IPC427D (MICROBOX PC), HD GRAPHIC ONBOARD, 2X10/100/1000 MBIT/S ETHERNET RJ45, 4 X USB V3.0 (HIGH CURRENT), PCIE (OPTIONAL), 24V DC POWER SUPPLY; | 1155.40 |
