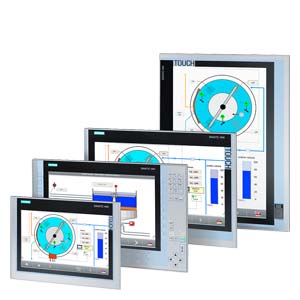

SIMATIC IPC477D

Общие характеристики

Блок питания1)

• 24 В пост. тока (-20 % / +20 %) 1)
• 100 - 240 В пер. тока (-15 % / +20 %); 50 - 60 Гц

Краткое прерывание питания в соответствии с NAMUR

• Мин. 20 мс (пост. ток)
• Мин. 20 мс (пер. ток); макс. 10 событий в час; минимум 1 с для восстановления

Рассеяние энергии (пост. ток) (без расширений):

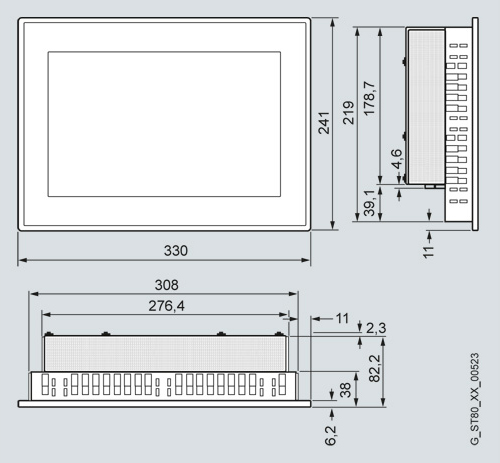

• 12" дисплей

55 Вт

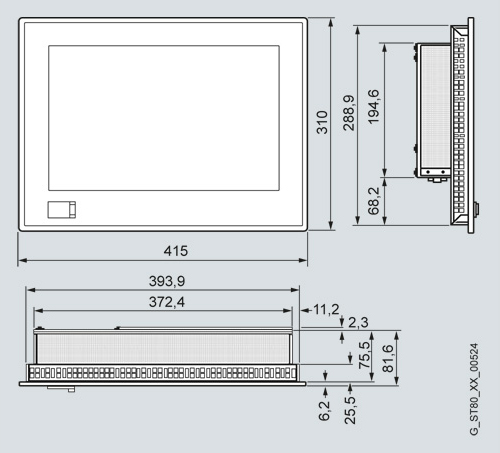

• 15" дисплей

56 Вт

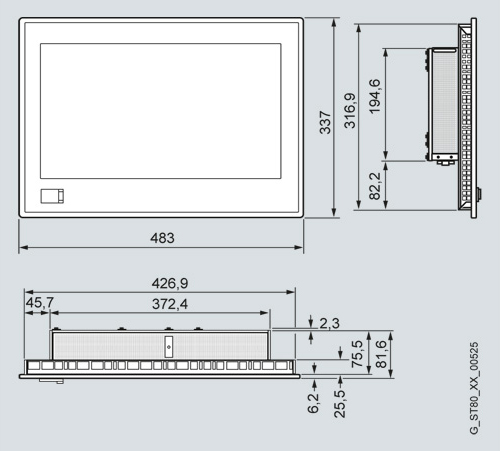

• 19" дисплей

65 Вт

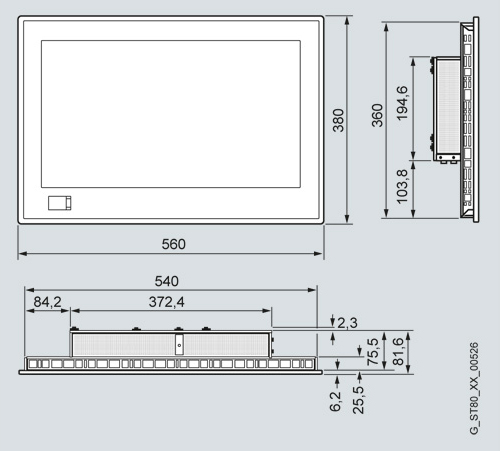

• 22" дисплей

74 Вт

Дополнительные потери энергии с расширениями:

• DVD привод

1 Вт

• PCIe карта

5 Вт

Процессоры

• Intel Celeron 827E 1.4 ГГц; 1.5 MB SLC or
• Intel Core i3-3217UE 1.6 ГГц; 3 MB SLC or
• Intel Core i7-3517UE 1.7 ГГц; 4 MB SLC

Оперативная память

• SO-DIMM модуль; 1024 MB DDR3-SDRAM или
• SO-DIMM модуль; 2048 MB DDR3-SDRAM или
• SO-DIMM модуль; 4096 MB DDR3-SDRAM или
• SO-DIMM модуль; 8192 MB DDR3-SDRAM

Буферная память 2)

512 КБ MRAM

Привода иносители информации

привод SATA

1 слот

Твердотельный жесткий диск

• 1 x ≥ 50 ГБ; 2.5" SATA-SSD, повышенной надежности или
• 1 x ≥ 80 ГБ; 2.5" SATA-SSD, стандартный

Жесткий диск (HDD)

• 1 x ≥ 250 ГБ, 2.5"-SATA-HD

CFast карты

• 2 ГБ или
• 4 ГБ или
• 8 ГБ или
• 16 ГБ

привод DVD, RW

1 слот для устройств с расширениями

Графика

Дисплей, разрешение

• 12" экран со светодиодной подсветкой, разрешение 1280 × 800 пикселей, WXGA (Wide XGA)
• 15" экран со светодиодной подсветкой, разрешение 1280 × 800 пикселей, WXGA (Wide XGA)
• 19" экран со светодиодной подсветкой, разрешение 1366 x 768 пикселей, WXGA (Wide XGA)
• 22" экран со светодиодной подсветкой, разрешение 1920 x 1080 пикселей

Контроллер сенсорного экрана

Резистивный контроллер Tyco Elotouch ELO CTR-2216SU-AT-CHP-00, сенсорный экран, аналогвый резистивный, усилие нажатия при тесте стилусом 2 мм диаметром: 5 Н

Подсветка

светодиодная

Время наработки на отказ, типичное

Мин. 50000 часов при 50 °C, 50% яркости

Графический контроллер

• Intel HD 2000 или
• Intel HD 4000

Память для графического контроллера

• 32 … 512 МБ разделяемой памяти

Разрешение, частота, цвета

• DVI-I: 640 x 480 … 1920 x 1200, 60 Гц
• DP display port: 1920 x 1200, 60 Гц

Интерфейсы

COM 1 и COM 2

RS 232, макс. 115 кбит/с, 9-pin, sub-D connector

DVI

Подключение мониторов по интерфейсу DVI

Display port (DPP)

Подключение мониторов по интерфейсу DPP

Клавиатура

Подключение к USB

Мышь

Подключение к USB

USB

• сзади: 4 x USB 3.0, макс. 2 high-current одновременно
• спереди (только для IPC477D c 15", 19" или 22" дисплей): 1 x USB 2.0, high-current

PROFIBUS/MPI

9-пин, электрически изолированный, Sub-D, совместимый с CP 5622

• Скорости передачи

9.6 Кбит/с … 12 Мбит/с

• Режимы работы

DP master: DP-V0, DP-V1 with SOFTNET-DPDP slave: DP-V0, DP-V1 with SOFTNET-DP slave

PROFINET

3 x RJ45 интерфейса, встроенный совместимый с CP 1616 интерфейс основанный на ERTEC 400 10/100 Мбит/с, электрически изолированный

Ethernet 3)

• 2 x RJ45 интерфейса, Intel 82579LM и Intel 82574L 10/100/1000 Мбит/с, электрически изолированный, с функцией teaming 4)

или

• для конфигураций с PROFINET: 1 x Ethernet

Слот для карт расширения PCIe

Только для устройств с расширениями:

1 x PCIe-x4 карта расширения может быть использована, макс. рассеяние энергии: 5 Вт

Степень защиты

Степень защиты

• IP 20 в соответствии с IEC 60529 (корпус)
• IP 65 (спереди)

Стандарты качества

В соответствии с ISO 9001

Электромагнитная совместимость

Генерирование помех

EN 61000-6-4; CISPR 22 Class A; FCC Class A

Устойчивость к наводкам по цепям питания

• ± 2 кВ по IEC 61000-4-4; импульс
• ± 1 кВ по IEC 61000-4-5; симметричные волны
• ± 2 кВ по IEC 61000-4-5; асимметричные волны

Устойчивость к наводкам по сигнальным линиям

• ± 2 кВ по IEC 61000-4-4; импульс, длина > 3 м
• ± 1 кВ по IEC 61000-4-4; импульс, длина < 3 м
• ± 2 кВ по IEC 61000-4-5; симметричные волны, длина > 30 м

Устойчивость к разрядам статического электричества

• ± 6 кВ, контактный разряд спереди по IEC 61000-4-2
• ± 4 кВ контактный разряд сзади по IEC 61000-4-2
• ± 8 кВ воздушный разряд по IEC 61000-4-2

Устойчивость к высокочастотным наводкам

• 10 В/м, 80 … 1000 МГц80 % AM по IEC 61000-4-3
• 1 В/м, 2 … 2.7 ГГц
• 3 В/м, 2 … 2.7 ГГц
• 10 В, 10 кГц … 80 МГц по IEC 61000-4-6

Устойчивость к воздействию магнитных полей

• 100 A/м, 50/60 Гц по IEC 61000-4-8

Вес

• IPC477D, сенсорный, 12" дисплей

Около 3200 г

• IPC477D, сенсорный, 15" дисплей

Около 4920 г

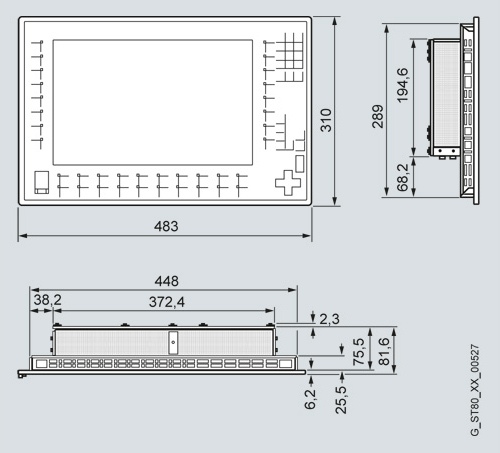

• IPC477D, сенсорный с клавиатурой (без расширений), 15" дисплей

Около 5750 г

• IPC477D, сенсорный, 19" дисплей

Около. 6400 г

• IPC477D, сенсорный, 22" дисплей

Около 7000 г
