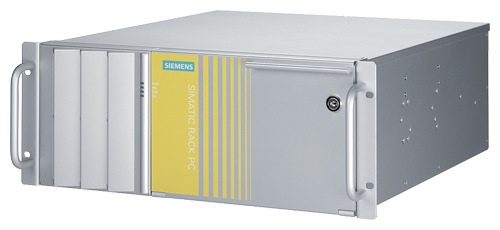

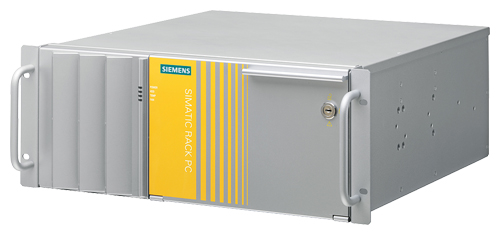

SIMATIC IPC547D



SIMATIC IPC547D высокопроизводительный промышленный ПК для установки в 19" стойки (4 HU).

Характеристики:

• Максимальная производительность
• Привлекательная цена
• Intel Core i technology



Особенности

SIMATIC IPC547D

Максимальная производительность системы для задач точного измерения, управления и визуализации

• Новейшие технологии PC (процессоры Intel Core i 2-го поколения с технологиями Turbo Boost 2.0, hyper-threading и виртуализации)
• Контроллеры памяти и грайики интегрированные в процессор для повышения производительности
• Максимальная производительность (чипсет Intel Q67, память DDR3 1333 с поддержкой dual channel)
• Высокая скорость передачи данных (SATA Solid-State Drive (SLC) с объемом до 50 Гб, жесткий диск SATA до 1 TB, два порта  Gigabit Ethernet, технология PCI-Express 2.0)

Промышленная совместимость и компактность для 24-часового использования в промышленной среде

• Надежная непрерывная в течении 24 часа в сутки работа (длительное время безотказной работы, вентилятор с регулируемой скоростью)
• Эффективная самодиагностика (световой индикатор вентилятора и температуры на внешней панели, SIMATIC PC DiagMonitor)
• Высокая степень защиты данных RAID1 (система резервирования жестких дисков) или RAID5
• "Горячая замена" съемный фрейм в RAID-конфигурации (замена диска в процессе работы)
• Быстрое распознавание благодаря светодиодам и замена жесткого диска  в случае ошибки
• Диски Solid-State Drive (SSD) в архитекткре Single Level Cell (SLC)
• Резервированный блок питания с возможностью горячей замены (замена блока питания во время работы)

Повышенная гибкость и удобство в использовании при вводе в эксплуатацию, работе и обслуживании

• Предустановленные операционные системы для быстрого ввода в эксплуатацию
• IAMT (Intel Active Management Technology) functionality for remote access to the IPC (remote maintenance)
• Быстрое восстановление состояния HDD благодаря DVD диску восстановления
• Низкий уровень шума благодаря закрытому, управляемому вентилятору
• Универсальная реализация как для промышленной рабочей станции так и для сервера
• Встроенный контроллер RAID1/RAID5 ( PCI слот не занят контроллером RAID)
• Удобная установка в разных положениях с помощью монтажного кронштейна или с помощью набора для установки корпуса в вертикальном положении.
• Высокая гибкость и большие возможности по расширению благодаря встроенным интерфейсам и 7 слотам (PCI и PCI-Express)

Высокая надежность и компактность для непрерывной работы в промышленных условиях

• Максимальная производительность (в максимальной конфигурации) при внешних температурах до 40 °C
• Особый  дизайн  новой передней панели с грязеотталкивающей поверхностью
• Полностью металлический дизайн корпуса с высокой электро-магнитной совместимостью для использования в промышленных условиях
• Небольшие размеры для монтажа в управляющих шкафах с глубиной монтажа 500 мм
• Защита от пыли благодаря концепции вентиляции с повышенным давлением внутри корпуса, создаваемым вентилятором с фильтром от пыли на передней панели
• Специальные держатели для жесткого диска и плат предохраняющие от вибрации и ударных воздействий

Высокая степень защиты инвестиций для долгосрочных концепций автоматизации

• Поставки как минимум в ближайшие 1.5 года, гарантированная доступность запчастей в течении 3 лет
• Протестированная система с компонентами SIMATIC
• Сертификация для мирового рынка (cULus)
• Поддержка стандартных интерфейсов (PS/2, COM, LPT)
• Совместимость по инсталляционным размерам с более ранними сериями
• Обслуживание и поддержка во всем мире





Область применения

SIMATIC IPC547D

SIMATIC IPC 547D предоставляет высокую производительность и гибкость решений на основе встраиваемых в 19"-ую стойку ПК для высокопроизводительных приложений и IT-применений. Он может быть использован для:

• Визуализации процесса
• Промышленной обработки изображений
• Задач наблюдения и контроля за качеством производства
• Задач измерения, управления и регулирования
• Сбор и обработка данных

SIMATIC RACK PC 547D имеет CE-сертификацию для примения в промышленности, а также бытовом и коммерческом секторе. В дополнении к промышленным приложениям, он может использоваться для автоматизации зданий или публичных сооружений.

Промышленные компьютеры SIMATIC Rack IPC могут быть заказаны в одной поставке с WinCC flexible или WinCC как SIMATIC HMI packages по более низкой цене.



Дизайн

SIMATIC IPC547D

Основной дизайн

• Металлический 19" корпус (4 HU) для обеспечения электромагнитной совместимости и высокой стойкости к механическим воздействиям; с окрашенной фронтальной панелью, подготовленный для установки на телескопические направляющие
• Готов для установки на телескопические рельсы
• Возможна горизонтальная и вертикальная установка, может быть использован как промышленный "tower" PC с использованием дополнительного аксессуара
• Запираемая дверца на фронтальной панели для предотвращения доступа к приводам, элементам управления (Reset, Power), USB интерфейсу, вентилятору и воздушному фильтру
• Держатель плат для надежной работы модулей PC в случае вибрации и ударных воздействий
• Крышка корпуса может быть открыта с помощью одной отвертки и компонеты PC (например PC карты или HDD) могут быть легко заменены
• Замена вентилятора и фильтра может быть осуществлена без инструментов
• Защита от пыли посредством создания повышенного давления внутри корпуса с помощью вентилятора с фильтром от пыли
• 6 мест для монтажа приводов
  • На передней панели: 1 x 3.5"; 3 x 5.25" or 1 x 3.5"; 1 x 5.25"; 3 x HDD swap frames (low profile)
  • Внутри: 2 x 3.5"
• Встроенная графика, Intel HD 2000 интегрированная в процессор, разрешение до 2560 x 1600 пикселей, 60 Гц, 32-битная цветовая палитра
• Интерфейсы:
  • 2 x Intel LAN 10/100/1000 Mbit/s (RJ45, teaming-capable)
  • 11 x USB 2.0: 8 x сзади, 2 x  спереди, 1 x внутренний, например для защиты от внешнего доступа
  • 1 x DisplayPort, 1 x DVI-I , 1 x COM1, 2 x PS/2
  • Audio: Line In/Out, Mic
• 7 свободных слотов расширения (all long):
  • 4 x PCI
  • 1 x PCI-Express x16
  • 1 x PCI-Express x16 (4 lanes)
  • 1 x PCI-Express x8 (1 lane)
• Блок питания:
  • AC (100 ... 240 В, 50 ... 60 Гц)

Варианты дизайна

• Процессоры:
  • Intel Core i7- 2600 (4C/8T, 3.40 GHz, 8 MB Last Level Cache, Turbo Boost 2.0, EM64T, VT-x/-d, iAMT 7.0)
  • Intel Core i5-2400 (4C/4T, 3.10 GHz, 6 MB Last Level Cache, Turbo Boost 2.0, EM64T, VT-x/-d, iAMT 7.0)
  • Intel Pentium Dual Core G850 (2C/2T, 2.90 GHz, 3 MB Last Level Cache, EM64T, VT)
• Память расширяемая от 1 Гб до 32 Гб, DDR3 1333 SDRAM (конфигурируемая как dual channel для максимальной производительности начиная с 2 Гб и выше)
  • Доступные конфигурации памяти: 1 Гб, 2 Гб, 4 Гб, 8 Гб 2), 16 Гб 2)
• Графическое расширение:
  • Графическая плата PCI-Express x16 (Dual Head: 2 x VGA или 2 x DVI-D), 512 MB, разрешение до 2048 x 1536 пикселей, 85 Гц, 32-битная графика
  • Кабель с адаптером (DVI-I в VGA) для встроенного интерфейса графики (1 x VGA) для подключения аналогового монитора
• Привода:
  • Serial ATA 3.5" жесткий диск с поддержкой технологии NCQ
  • Твердотельный диск Solid-State Drive (SSD) SATA 2.5" с технологией SLC
  • Внутренний монтаж:1 x 500 Гб1 x 1 TбRAID1, 1 Tб (2 x 1 Tб, mirror disks), встроенный контроллер RAID1 x 50 GB SSD (SLC)
  • Монтаж на передней панели в снимаемом каркасе (горячая замена в конфигурации RAID 1):1 x 500 Гб2 x 500 ГбRAID1, 1 Tб (2 x 1 TБ, mirror disks), встроенный контроллер RAIDRAID 5, 2 Tб (3 x 1 TB, striping with parity), встроенный контроллер RAID
  • 1 x 50 Гб SSD (SLC)
  • RAID1, 1 Tб (2 x 1 Tб, mirror disks), встроенный контроллер RAID
  • 1 x 50 Гб SSD (SLC)
  • Оптические привода: DVD-ROM or DVD±R/RW
• Интерфейсы:
  • 1 x COM2 и 1 x LPT сзади
• Блок питания:
  • 100 ... 240 В AC, 50 ... 60 Гц резервированный
• Кабели питания в зависимости от страны использования
• Инсталлированные и активированные операционные системы
  • Windows XP Professional Multi-Language (32-bit)
  • Windows 7 Ultimate Multi-Language (32/64-bit)
  • Windows Server 2008 Standard Edition incl. 5 Clients Multi-Language (32-bit)
  • Windows Server 2008 R2 Standard Edition incl. 5 Clients Multi-Language (64-bit)



1) Дальнейшая информация может быть найдена в разделе "Expansion components".

2) Может быть использована на 64-битных операционных системах

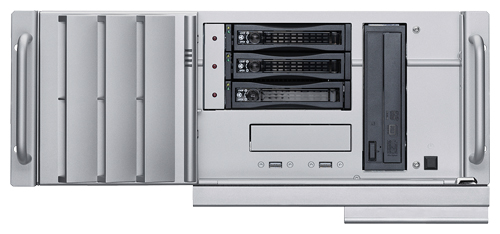

Вид спереди на SIMATIC Rack IPC547D, с открытой передней дверцей

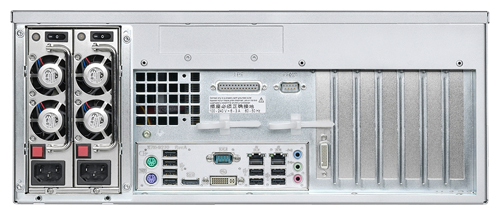

Вид сзади на SIMATIC IPC547D

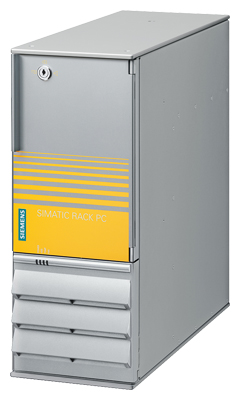

Tower Kit может быть заказан как аксессуар для преобразования в промышленный tower PC.

Смотри "Ordering data for accessories"





Функции

SIMATIC IPC547D

Многоядерная процессорная технология

Благодаря использованию двух или четырех процессорных ядер, такие процессоры идеально подходят для программ использующих многозадачность и много программных потоков. Более чем одно приложение - такие как визуализация с высокими требованиями к графике или программы выполняющие интенсивные вычисления - могут выполняться в одно время не увеличивая время реакции системы.

Благодаря технологии экономии энергии в многоядерных процессорах, они работают даже при температуре внешней среды 40 °C выполняя сложные вычисления без потерь производительности.

Компьютеры SIMATIC IPC547D сконфигурированы для работы с многоядерными процессорами Intel и операционными системами  Microsoft, и предлагают большую производительность и лучшую многозадачность в промышленных условиях.

Мультидисплейная технология

Мультидисплейная архитектура с современными функциями для работы с несколькими экранами дает повышенную функциональность. Компьютеры SIMATIC IPC547D с опционной графической картой с двумя графическими портами(PCI Express x16) оптимизированна для работы в промышленности с двумя дисплеями. Поддерживаются следующие режимы работы с  двумя дисплеями:native DualView, Span or Big Desktop, Clone.

Возможные соединения: 2 x VGA или 2 x DVI-D

Дополнительно в SIMATIC IPC547D можно использовать два уже существующих встроенных графических интерфейса, что дает возможность в комбинации с опциональной картой с двумя графическими портами подсоединить четыре монитора.

Функции мониторинга

Интегрированные функции наблюдения за температурой внутри корпуса, скоростью вращения вентилятора (процессора, блока питания и вентилятора на передней панели), выполнением программ (watchdog)Расширенная диагностика и посылка сообщений по Ethernet, e-mail, SMS и прямая передача данных в программное обеспечение SIMATIC через OPC и сохранение событий (опция SIMATIC PC DiagMonitor):

• Счетчик наработанных часов
• Состояние жесткого диска, также для RAID конфигурации
• Состояние системы (импульс)
• Автоматическая запись всех сообщений в файл
• Опции для централизованного мониторинга SIMATIC PC по сети

IAMT функциональность (Intel Active Management Technology)

Эта функциональность предоставляет удаленный доступ к IPC (для сервисных работ) даже в случае выключенной операционной системы:

• Контроль включения/выключения компьютера
• Доступ к настройкам BIOS и возможность обновления BIOS
• Устранение неполадок при программных сбоях посредством удаленного доступа, например перезапуск операционной системы
• Обновление программного обеспечения с интегрированного ISO образа

Встроенный RAID контроллер

RAID1 (встроенный RAID контроллер) автоматического дублирования двух SATA жестких дисков , или  RAID5 (чередование четности) для оптимизации использования объема с высокой степенью отказоустойчивости на трёх SATA жестких дисках.



Интеграция

SIMATIC IPC547D

Встроенные интерфейсы:

• Ethernet Встроенный интерфейс Ethernet (10/100/1000 Mbit/s) может быть использован для IT коммуникаций  и для обмена данными с программируемыми контроллерами такими как SIMATIC S7 (с программным обеспечением “SOFTNET S7".
• Другие интерфейсы Для подключения других станций I/O, имеется 5 свободных слотов для ПК-модулей и 2 PCI Express x16 слотов для опционального графического расширения, 11 портов USB 2.0 и последовательный/параллельный интерфейс.



Технические данные

SIMATIC IPC547D

	6AG4 104-2....-....
Supply voltage
Supply voltage	100 - 240 V AC
Processor
Processor	Core i7-2600 (4C/8T, 3.4 GHz, 8 MB LL Cache, TB 2.0, EM64T, VT-x/-d, iAMT); Core i5-2400 (4C/4T, 3.1 GHz, 6 MB LL Cache, TB 2.0, EM64T, VT-x/-d, iAMT); Pentium Dual Core G850 (2C/2T, 2.9 GHz, 3 MB LL Cache, EM64T, VT)
Memory
Memory type	DDR3-SDRAM
Interfaces
Interfaces	2x Gbit Ethernet (RJ45), 1x DisplayPort, 1x DVI-I, 8x USB 2.0 at the rear, 2x USB 2.0 on front, 1x USB 2.0 internal, 2x COM (1x optional), 1x LPT (optional), 2x PS/2, audio (Line in, Line out, Micro)
USB port	8x USB 2.0 at the rear, 2x USB 2.0 on front, 1x USB 2.0 internal
Free slots	4x PCI, 1x PCIe x16, 1x PCIe x16 (4 lanes), 1x PCIe x8 (1 lane)
Connection for keyboard/mouse	2x PS/2
serial interface	COM1: 1x V.24 (RS-232), COM2: 1x V.24 (RS-232C)
parallel interface	LPT1 (EPP/ECP)
Video interfaces
Graphics interface	1x DisplayPort and 1x DVI-I; 1x VGA via adapter cable (optional)
Industrial Ethernet
Industrial Ethernet interface	2 x Ethernet (RJ45)
Monitoring functions
Temperature	Yes
Watchdog	Yes
Status LEDs	POWER, HDD, TEMP, FAN; HDD Alarm LEDs behind the front flap
Standards, approvals, certificates
KC approval	Yes
Ambient conditions
Relative humidity
Relative humidity	Tested according to IEC 60068-2-78, IEC 60068-2-30: 5% to 80% at 25 °C (no condensation)
Vibrations
Vibration load in operation	Tested according to IEC 60068-2-6, 10 cycles; 20 to 58 Hz: 0.015 mm; 58 to 200 Hz: 2 m/s² (0.2 g)
Shock testing
Shock loading in operation	Tested according to IEC 60068-2-27, IEC 60068-2-29; half-sine: 9.8 m/s² (1 g), 20 ms, 100 shocks per axis
Operating systems
Operating system	Windows XP Professional, MUI, 32-bit; Windows 7 Ultimate, MUI, 32/64-bit; Windows Server 2008 Standard Edition incl. 5 clients, MUI, 32 bit; Windows Server 2008 R2 Standard Edition incl. 5 clients, MUI, 64-bit
Additional info on operating system	Multi Language User Interface (MUI): 5 languages: English, German, French, Spanish, Italian
Software
SIMATIC Software	Optional in a package with SIMATIC WinCC, WinCC flexible, or WinAC RTX

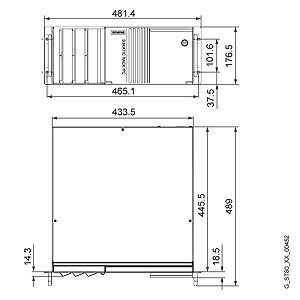

Чертеж

SIMATIC IPC547D



Технические тебования к телескопическим рейкам
Нессущая способность на пару, мин.	30 кГ
Длина , мин.	470 мм
Толщина реек, макс.	9.7 мм
Винты крепления	M5 x 6 мм



Фиксирующие винты телескопических ррек не должны входиь в корпус более чем на 5 мм.

Корпус совместим со следующими телескопическими рейками:

• Rittal: Type 3659.180 for 600 mm cabinet / Type RP 3659.190 for 800 mm cabinet
• Schroff: Type 20110-072



Дальнейшая информация

SIMATIC IPC547D

Дальнейшая информация может быть найдена в Интернете:

http://www.siemens.com/simatic-pc



Заказные данные

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номер	PG	Описание продукта	Цена
6AG4104-2....-....	202	SIMATIC IPC547D, (СТОЕЧНЫЙ ПК, 19, 4U); ИНТЕРФЕЙСЫ: 2 X GBIT LAN (RJ45), 1 X DISPLAYPORT, 1 X DVI-I, 8X USB СЗАДИ, 2 X USB СПЕРЕДИ, 1 X USB ВНУТР., 1 X SERIAL (COM1), 2 X PS/2, АУДИО; 7 СЛОТОВ РАСШИР. (ДЛИННЫХ): 4 X PCI, 1 X PCIE X16, 1 X PCIE X16 (4 LAN	1576.22
6AG4104-2AA01-0XX0	202	SIMATIC IPC547D ПРОМ. ПК (RACK PC, 19, 4U); PENTIUM DUAL CORE G850 (2C/2T, 2.9 GHZ, 3 MB LL CACHE, EM64T, VT); 500 ГБАЙТ HDD SATA, INTERNAL; 1 ГБАЙТ DDR3 SDRAM (1X 1 ГБАЙТ), ОДНОКАНАЛ.; DVD-ROM; ИНТЕРФЕЙСЫ: 2X GBIT LAN, 1X DISPLAYPORT, 1X DVI-I, 8X USB С	1576.22
6AG4104-2CP22-2XX0	202	SIMATIC IPC547D ПРОМ. ПК (RACK PC, 19, 4U); CORE I5-2400 (4C/4T, 3.1 GHZ, 6 MB LL CACHE, TB 2.0, EM64T, VT-X/-D, IAMT); RAID1 1 ТБАЙТ (ЗЕРКАЛЬНО 2X 1 ТБАЙТ В СЪЁМНОЙ КОРЗИНЕ), ГОРЯЧАЯ ЗАМЕНА, ДОСТУП СПЕРЕДИ; 4 ГБАЙТ DDR3 SDRAM (2X 2 ГБАЙТ), ДВУХКАНАЛ.; D	2975.42
6AG4104-2DP32-2FX0	202	SIMATIC IPC547D ПРОМ. ПК (RACK PC, 19, 4U); CORE I7-2600 (4C/8T, 3.4 GHZ, 8 MB LL CACHE, TB 2.0, EM64T, VT-X/-D, IAMT); RAID1 1 ТБАЙТ (ЗЕРКАЛЬНО 2X 1 ТБАЙТ В СЪЁМНОЙ КОРЗИНЕ), ГОРЯЧАЯ ЗАМЕНА, ДОСТУП СПЕРЕДИ; 8 ГБАЙТ DDR3 SDRAM (2X 4 ГБАЙТ), ДВУХКАНАЛ.; D	4003.62



Аксессуары

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номер	PG	Описание продукта	Цена
6ES7648-0EG00-1BA0	205	ЗАПЧАСТЬ ДЛЯ SIMATIC PC, ЗАПАСНОЙ ЛОТОК ДЛЯ НИЗКОПРОФИЛЬНЫХ САЛАЗОК ДЛЯ МОНТАЖА УПЛОЩЁННЫХ ЖЁСТКИХ ДИСКОВ В 3,5 ОТСЕК, SATA, (С САЛАЗКАМИ), ДЛЯ SIMATIC RACK PC 647B	53.00
6ES7648-1AA00-0XC0	205	НАБОР ДЛЯ РАЗМЕЩЕНИЯ СИСТЕМНОГО БЛОКА В ФОРМАТЕ TOWER, ДЛЯ SIMATIC RACK PC IL 43 (6AG4011-2...)	100.70
6ES7648-1AA00-0XK0	205	ПРИНАДЛЕЖНОСТЬ ДЛЯ SIMATIC IPC, ЗАМКОВОЕ УСТРОЙСТВО ДЛЯ БЛОКИРОВКЕ ВНУТРЕННЕГО ИНТЕРФЕЙСА USB, ДЛЯ SIMATIC IPC847C, IPC647C	31.80
6ES7648-2AJ40-0LA0	205	SIMATIC IPC РАСШИРЕНИЕ ПАМЯТИ: МОДУЛЬ ПАМЯТИ 1 ГБ (1X 1 ГБ), DDR3 1333 SDRAM, DIMM, ДЛЯ ПРОМ. ПК SIMATIC RACK IPC547D	159.00
6ES7648-2AJ50-0LB0	208	SIMATIC IPC РАСШИРЕНИЕ ПАМЯТИ: МОДУЛЬ ПАМЯТИ 2 ГБ (2X 1 ГБ), DDR3 1333 SDRAM, DIMM, ДВУХКАНАЛЬНЫЙ НАБОР ДЛЯ ПРОМ. ПК SIMATIC RACK IPC547D	265.00
6ES7648-2AJ60-0LB0	208	SIMATIC IPC РАСШИРЕНИЕ ПАМЯТИ: МОДУЛЬ ПАМЯТИ 4 ГБ (2X 2 ГБ), DDR3 1333 SDRAM, DIMM, ДВУХКАНАЛЬНЫЙ НАБОР ДЛЯ ПРОМ. ПК SIMATIC RACK IPC547D	530.00
6ES7648-2AJ70-0LB0	208	SIMATIC IPC РАСШИРЕНИЕ ПАМЯТИ: МОДУЛЬ ПАМЯТИ 8 ГБ (2X 4 ГБ), DDR3 1333 SDRAM, DIMM, ДВУХКАНАЛЬНЫЙ НАБОР ДЛЯ ПРОМ. ПК SIMATIC RACK IPC547D	1060.00
6ES7900-0AA00-0XA0	208	SIMATIC S7, КАБЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ SIMATIC POWER PG/ SIMATIC RACK PC К СЕТИ ПЕРЕМЕННОГО ТОКА, ДЛИНА 3M, ДЛЯ ГЕРМАНИИ, ФРАНЦИИ, ИСПАНИИ, НИДЕРЛАНДОВ, БЕЛЬГИИ, ШВЕЦИИ, АВСТРИИ И ФИНЛЯНДИИ	9.54
6ES7900-0BA00-0XA0	205	SIMATIC S7, КАБЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ SIMATIC POWER PG/ SIMATIC RACK PC К СЕТИ ПЕРЕМЕННОГО ТОКА, ДЛИНА 3M, ДЛЯ ВЕЛИКОБРИТАНИИ	9.54
6ES7900-0CA00-0XA0	205	SIMATIC S7, КАБЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ SIMATIC POWER PG/ SIMATIC RACK PC К СЕТИ ПЕРЕМЕННОГО ТОКА, ДЛИНА 3M, ДЛЯ ШВЕЙЦАРИИ	9.54
6ES7900-0DA00-0XA0	205	SIMATIC S7, КАБЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ SIMATIC POWER PG/ SIMATIC RACK PC К СЕТИ ПЕРЕМЕННОГО ТОКА, ДЛИНА 3M, ДЛЯ США	9.54
6ES7900-0EA00-0XA0	205	SIMATIC S7, КАБЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ SIMATIC POWER PG/ SIMATIC RACK PC К СЕТИ ПЕРЕМЕННОГО ТОКА, ДЛИНА 3M, ДЛЯ ИТАЛИИ	9.54
6ES7900-0FA00-0XA0	205	SIMATIC PC, КАБЕЛЬ ПИТАНИЯ ~230В, ПРЯМОЙ, 3M ДЛЯ RACK PC, ДЛЯ КИТАЯ	9.54
