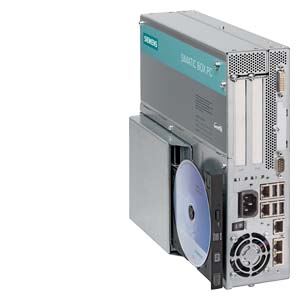

SIMATIC IPC627C

Разделы

SIMATIC IPC627C

IPC627C идеально подходит для высокопроизводительных приложений работающих на ПК установленных на управляемом оборудовании или вблизи него.

Он предлагает:

  • Максимальную производительность в
  • в минимальном пространстве
  • с процессорами Intel Core i7




Особенности

SIMATIC IPC627C
Максимальная производительность системы для сложных задач управления, сбора информации и визуализации
  • Процессоры Intel: Core i7-610E с технологией Turbo Boost, Core i3-330E или Celeron P4505, Intel Platform Controller Hub BD82QM57, контроллер графики Intel HD
  • Технология PCI-Express, память DDR3 1066 до 8 ГБ, жесткий диск SATA до 500 ГБ
Компактная конструкция для экономии места и легкой установки
  • Компактная конструкция корпуса  (объем 6 куб.дм.)
  • Легкая установка в различных положениях с помощью монтажного кронштейна или монтажного комплекта
  • Встроенные: интерфейсы PROFINET или PROFIBUS и контроллер RAID1 (опционально)
  • 2 x PCI или опционально 1 x PCI-Express x16 и 1 x PCI
  • 2 LAN 10/100/1000 Mбит/с подключения (Гбит LAN с функцией teaming capability)
  • 4 USB 2.0 порта (большой ток)
Прочная конструкция для непосредственной установки на оборудовании
  • Максимальная производительность процессора при внешней температуре до 55 °C
  • Высокая защита от вибраций и ударов во всех положениях установки
  • Высокая электромагнитная совместимость для безопасной работы
  • 2 Flash привода (опционально)
Высокая работоспособность системы, быстрый запуск, ремонт и обслуживание
  • Высокая степень безопасности данных благодаря системе резервирования дисков (RAID1, опционально) или твердотельный диск (SSD, опционально)
  • Память с поддержкой ECC (опционально)
  • Поддерживаемая батарейкой память SRAM для сохранения данных WinAC (с промышленным блоком питания 24 В пост. тока)
  • Два 7-сигментных дисплея и  два 2-цветных светодиода  (свободно программируемые) для выявления неисправностей
  • Отделение для батарейки CMOS доступное снаружи
  • Прединсталлированная операционная система, готовая к работе, и уже активированная (устраняет необходимость обычной процедуры активации продукта через Internet или по телефону)
  • После системного сбоя возможно быстрое востановление содержимого жесткого диска к состоянию поставки используя поставляемые вместе с компьютером CD востаноовления
  • Поддержка и сервис по всему миру
Высокая надёжность инвестиций
  • Компоненты Intel для встраиваемых систем с продолжительным циклом производства
  • Доступность в течении 3 - 5 лет, гарантированная доступность запасных часстей в течении 5 лет
  • Системно-протестировано с компонентами автоматизации SIMATIC
  • Сертификаты для использования во всем мире (национальные сертификаты)
  • Установка совместимая со всеми поколениями устройства, программное обеспечение совместимо с предыдущей моделью




Область применения

SIMATIC IPC627C

SIMATIC IPC627C предназначен для промышленного использования и может устанавливаться непосредственно на автоматизируемые машины, в шкафы с силовой коммутационной аппаратурой, шкафы управления и т.д., где требуется высокая производительность в сочетании с компактностью. С его помощью могут решаться задачи:

  • Построения измерительных систем, автоматического регулирования и позиционирования, обработки производственных данных (автоматизированные системы мойки, управление роботами)
  • Визуализации и оперативного управления с использованием компьютера в качестве удаленного терминала (информационные терминалы, большие дисплеи в производстве автомобилей)
  • организации коммуникационного обмена данными с поддержкой функций межсетевых переходов
  • Управление станками

The SIMATIC Box PC 627С имеет марку CE, что позволяет применять его в промышленных условиях, а также в системах управления общественными зданиями. Он может быть  устанавливаться в ограниченных монтажных объемах благодаря минимальной глубине монтажа 100 мм (80 мм без привода CD)Компьютеры SIMATIC Box PC могут быть заказаны вместе с пакетами визуализации WinCC flexible или WinCC как SIMATIC HMI packages по уменьшенной цене.




Дизайн

SIMATIC IPC627C
Базовый дизайн
  • Прочный металлический корпус, обеспечивающий высокую стойкость к механическим и электромагнитным воздействиям.
  • Держатель карт для надежной работы модулей ПК при вибрациях и ударах
  • Встроенный графический контроллер 1600 x 1200, 85 Hz, 32-бит цвет
  • Интерфейсы (доступные с одной из сторон):
    • 2 x LAN 10/100/1000 Mbit/s Ethernet интерфейс (RJ45)
    • DVI-I графический интерфейс
    • 4 x USB 2.0
    • 1 x последовательный (COM1)
  • Привод CompactFlash (карта может быть вставлена снаружи)
  • Два 7-сегментных дисплея для Port80  (контроль процесса загрузки и) и два 2-цветных светодиода для статуса (свободно программируемые)
  • Flash drive: SIMATIC PC CompactFlash (карта может быть вставлена снаружи)
Версии дизайна
  • Процессор:
    • Intel Core i7-610E процессор (2C/4T, 2.53 GHz, TB, HT, VT, 4 MB cache)
    • Intel Core i3-330E процессор (2C/4T, 2.13 GHz, HT, VT, 3 MB cache)
    • Intel Celeron P4505 процессор (2C/2T, 1.86 GHz, 2 MB cache)
  • Конфигурации с оперативной памятью от 1 ГБ до 4 ГБ, DDR3 1066
  • Память с поддержкой ECC 2 GB/4 GB, DDR3 1066
  • Полевые шины:
    • Встроенный интерфейс PROFINET, 3x RJ45, CP1616-совместимый, с встроенными 2 МБ памяти SRAM поддерживаемой батарейкой
    • Встроенный интерфейс PROFIBUS/MPI, CP5611-совместимый, с встроенными 2 МБ памяти SRAM поддерживаемой батарейкой
  • Привода:
    • жесткие диски SATA: 250/500 ГБ, 3.5"; RAID1 2 x 320 ГБ, 2.5"
    • твердотельный диск (SSD) SATA 32 ГБ
    • CompactFlash привод (внутренний) вместо HDD, ODD, без карты CF
    • оптические привода SATA DVD+/-RW/-RAM/-DL
  • Свободные слоты для расширения:
    • 2 x PCI (175/265 мм)
    • 1 x PCI-Express 16x (175 мм) и 1 x PCI (265 мм)
    • карта PCI для дополнительных портов COM2, LPT
  • Блок ппитания:
    • 110/230 В AC (с автоматической настройкой на уровень напряжения), 50/60 Гц
    • Промышленны блок питания 24 В пост. тока
  • Установленные операционные системы:
    • Windows XP Professional, Multi-Language
    • Windows 7 Ultimate, Multi-Language
    • Windows Embedded Standard 2009 English (на карту 8 ГБ CompactFlash)
  • SIMATIC PC DiagMonitor1)
  • SIMATIC PC Image Creator1)



1) Дальнейшая информация может быть найдена в "Expansion components".




Функции

SIMATIC IPC627C
  • Интегрированные и конфигурируемые функции контроля (выполнения программы (сторожевой таймер), внутренней и внешней температуры, скорости работы вентиляторов, батареи CMOS)
  • Расширенная диагностика и посылка сообщений по Ethernet, e-mail, текстовых сообщений и прямая передача данных в пакеты SIMATIC через OPC и сохранение событий (опция SIMATIC PC DiagMonitor):
    • Счетчик наработанных часов
    • Статус жесткого диска
    • Автоматическая запись всех сообщений в файл
    • Запись и графическое отображение измеряемых величин (температуры, скорость вентиялтора)
    • Возможность централизованного сбора информации по сети SIMATIC PCs
  • RAID1 для автоматического дублирования 2-х  ATA жестких дисков
  • Flash диск или твердотельный диск могут быть вставлены снаружи для надежного переноса данных и конфигурирования систем без жесткого диска
  • Доступная снаружи батарея CMOS поддерживает легкую ее замену
  • Flash BIOS с возможностью сохранения специфических настроек  CMOS в нестираемую память
  • Версии с интерфейсами PROFINET и PROFIBUS поставляются с 2 МБ памяти SRAM поддерживаемые батарейкой для использования в приложениях
  • После неожиданного сбоя питания, до 128 КБ важных данных процесса могут быть записаны в память SRAM
  • Два 7-сегментных дисплея (Port 80) для наблюдения за стартом
  • Два светодиода (зеленый/красный) для индикации статусных сообщений (свободно программируемые)




Интеграция

SIMATIC IPC627C
  • EthernetДва интегрированных интерфейса Ethernet (10/100/1000 M/байт/с) могут быть использованы для IT- коммуникаций и для обмена данными с системами автоматизации, такими как SIMATIC S7 (с программным пакетом "SOFTNET S7").
  • PROFINETОпциональный интерфейс PROFINET для связи с распределенной периферией или приводами.
  • PROFIBUSОпциональный интерфейс Profibus (12 Mbps) может быть использован для связи с распределенной периферией или с контроллерами SIMATIC S7 (с программным пакетом "SOFTNET для PROFIBUS").
  • Дополнительные интерфейсыИмеется 2 слота PCI, 4 интерфейса USB (Universal Serial Bus) и последовательный интерфейс для связи с дополнительными устройствами.






Технические данные

SIMATIC IPC627C



6ES7647-6C...-....

Блок питания



Напряжение питания

100 - 240 В AC, опционно 24 В

Процессор



Процессор

Intel Core technology; Intel Celeron P4505 1.86 ГГц, Dual Core; Core i3-330E 2.13 ГГц, Dual Core, Hyper Threading; Core i7-610E 2.56 ГГц, Dual Core, Hyper Threading, Turbo Boost

Интерфейсы



Порт USB

4x USB 2.0 высокоскоростной / мощный

Свободные слоты

2x PCI or 1xPCI & 1x PCIe x16 (слоты с фиксаторами плат), 1x слот для Compact Flash Card

Подключение клавиатуры/мыши

USB / USB

Последовательный интерфейс

COM1: 1 x V.24 (RS232)

Видеоинтерфейсы


  • Графический интерфейс

DVI-I: VGA / DVI комбинированный

Промышленный Ethernet


  • Интерфейс промышленного Ethernet

2 x Fast Ethernet

Функции наблюдения



Температура

Да

Сторожевой таймер

Да

Статусные светодиоды

Да

Внешние условия



Относительная влажность


  • Относительная влажность

Протестировано по DIN IEC 68-2-3, DIN IEC 68-2-30, DIN IEC 68-2-56: от 5% до 80% при 25 °C (без конденсации)

Вибрация


  • Вибрационная нагрузка при работе

Протестировано по DIN IEC 68-2-6: от 10 до 58 Гц: 0.075 мм, от 58 до 200 Гц: 9.8 м/с2 (1 g)

Тесты на ударную нагрузку


  • Ударная нагрузка при работе

Протестировано по IEC 68-2-29: 50 м/с2 (5g), 30 мс, 100 ударов

Стандарты, одобрения, сертификаты



Одобрения

CE, cULus (508), C-Tick

EMC

CE, EN 55022A, EN 61000-6-4, EN 61000-6-2

Программное обеспечение



Программное обеспечение SIMATIC

Опциональные пакеты с SIMATIC WinCC или WinCC flexible

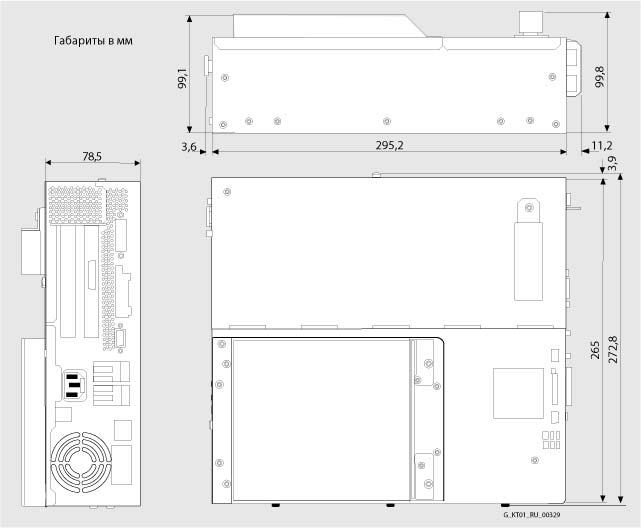

Чертеж

SIMATIC IPC627C




Дальнейшая информация

SIMATIC IPC627C

Дальнейшая информация может быть найдена в Internet:

http://www.siemens.com/simatic-pc




Заказные данные

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номерPGОписание продуктаЦена
6ES7647-6C...-....205SIMATIC IPC627C, ПРОМЫШЛЕННЫЙ ПК, ВСТРОЕННАЯ ВИДЕОКАРТА, 2X10/100/1000 МБИТ/С ETHERNET RJ45; 4 X USB V2.0 (СИЛЬНОТОЧН. ); 1 X ПОСЛЕДОВАТЕЛЬНЫЙ ПОРТ (COM1); ВСТРОЕННЫЙ RAID-КОНТРОЛЛЕР; COMPACT FLASH-ПРИВОД СПЕРЕДИ (БЕЗ CF); САМОКОНТРОЛЬ, КОНТРОЛЬ ТЕМПЕРАТУРЫ/ВЕНТ.; 1935.56




Аксессуары

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номерPGОписание продуктаЦена
6ES7648-1AA10-0YA0205НАБОР ДЛЯ МОНТАЖА В СТВОРКУ, ДЛЯ BOX PC 627, ИНТЕРФЕЙСНЫЙ ВЫХОД ВВЕРХ ИЛИ ВНИЗ, МОНТАЖНАЯ ПОЗИЦИЯ В СООТВЕТСТВИИ С РУКОВОДСТВОМ 31.80
6ES7648-1AA10-0YB0205SIMATIC PC КОМПЛЕКТ ДЛЯ КНИЖНОГО МОНТАЖА BOX PC827 53.00
6ES7648-2AJ40-0KA0208SIMATIC PC РАСШИРЕНИЕ ПАМЯТИ, 1X 1GB DDR3 1066 DIMM; CV5, IPC627C, HMI IPC677C, IPC647C, IPC847C; 159.00
6ES7648-2AJ40-1KA0208SIMATIC PC РАСШИРЕНИЕ ПАМЯТИ, 1X 1GB DDR3 1066 DIMM ECC; CV5, IPC627C, HMI IPC677C, IPC647C, IPC847C; 180.20
6ES7648-2AJ50-0KA0208SIMATIC PC РАСШИРЕНИЕ ПАМЯТИ, 1X 2GB DDR3 1066 DIMM; CV5, IPC627C, HMI IPC677C, IPC647C, IPC847C; 265.00
6ES7648-2AJ50-1KA0208SIMATIC PC РАСШИРЕНИЕ ПАМЯТИ, 1X 2GB DDR3 1066 DIMM ECC, CV5, IPC627C, HMI IPC677C, IPC647C, IPC847C; 318.00
6ES7648-2AJ60-0KA0208SIMATIC PC РАСШИРЕНИЕ ПАМЯТИ, 1X 4GB DDR3 1066 DIMM; CV5, IPC627C, HMI IPC677C, IPC847C, IPC647C 530.00
6ES7648-2AJ60-1KA0208SIMATIC PC РАСШИРЕНИЕ ПАМЯТИ, 1X 4GB DDR3 1066 DIMM ECC; CV5, IPC627C, HMI IPC677C, IPC847C, IPC647C 636.00
6ES7648-2CA01-0AA0205ИНТЕРФЕЙСНАЯ МУЛЬТИКАРТА PCI 2XCOM / 2XLPT ИНТЕРФЕЙСА ДЛЯ SIMATIC BOX PC 627 84.80
6ES7648-3AB00-0XA0205SIMATIC PC, КАБЕЛЬ-АДАПТЕР, DVI-I В VGA, ДЛИНА: 250 MM 26.50
6ES7648-3AE00-0XA0205SIMATIC PC DVI-I Y-КАБЕЛЬ ГРАФИЧЕСКОГО АДАПТЕРА; DVI-I В VGA И DVI-D; 26.50
6ES7900-1AA00-0XA0205SIMATIC PC, КАБЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ SIMATIC BOX PC/ SIMATIC PANE PC К СЕТИ ПЕРЕМЕННОГО ТОКА, ДЛИНА 3M, ДЛЯ ГЕРМАНИИ, ФРАНЦИИ, ИСПАНИИ, НИДЕРЛАНДОВ, БЕЛЬГИИ, ШВЕЦИИ, АВСТРИИ И ФИНЛЯНДИИ 9.54
6ES7900-1BA00-0XA0205SIMATIC PC, КАБЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ SIMATIC BOX PC/ SIMATIC PANE PC К СЕТИ ПЕРЕМЕННОГО ТОКА, ДЛИНА 3M, ДЛЯ ВЕЛИКОБРИТАНИИ 9.54
6ES7900-1CA00-0XA0205SIMATIC PC, КАБЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ SIMATIC BOX PC/ SIMATIC PANE PC К СЕТИ ПЕРЕМЕННОГО ТОКА, ДЛИНА 3M, ДЛЯ ШВЕЙЦАРИИ 9.54
6ES7900-1DA00-0XA0205SIMATIC PC, КАБЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ SIMATIC BOX PC/ SIMATIC PANE PC К СЕТИ ПЕРЕМЕННОГО ТОКА, ДЛИНА 3M, ДЛЯ США 9.54
6ES7900-1EA00-0XA0205SIMATIC PC, КАБЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ SIMATIC BOX PC/ SIMATIC PANE PC К СЕТИ ПЕРЕМЕННОГО ТОКА, ДЛИНА 3M, ДЛЯ ИТАЛИИ 9.54
6ES7900-1FA00-0XA0205SIMATIC PC, СЕТЕВОЙ КАБЕЛЬ 230V AC; ДЛЯ BOX PC И PANEL PC; ДЛЯ КИТАЯ 9.54
