SIMATIC IPC647C

Разделы

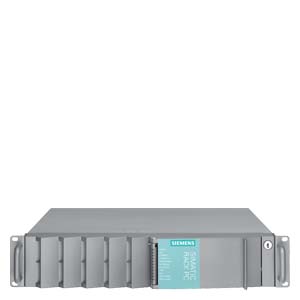

SIMATIC IPC647C

SIMATIC Rack PC 647C - производительный промышленный ПК для установки в 19" стойки (2HU) с отличными промышленными свойствами.Он предлагает:

  • Высокую компактность
  • Высокая надежность работы в промышленных условиях
  • Технологию Intel Core i




Особенности

SIMATIC IPC647C
Максимальная компактность и пригодность использования при 24-часовой работе в промышленных условиях
  • Компактный дизайн корпуса (высотой 2 HM)
  • Пригоден для установки в шкафы управления небольшого объема глубиной до 500 мм
  • Максимальная производительность процессора (в максимальной конфигурации) при температуре внешней среды до 50 °C
  • Новый дизайн для передней панели с поверхностью покрытой защитной от грязи пленкой
  • Полностью металлический корпус с высокой степенью защиты от электромагнитных помех для использования в промышленных условиях
  • Защита от пыли благодаря концепции повышенного давления внутри корпуса создавемого вентиляторами с фильтрами на передней панели
  • Специальные крепления жесткого диска и плат для защиты от вибрации и ударных нагрузок
Возросшая производительность
  • Новые процессоры 2010 Intel® Core™ – с технологиями Turbo-Boost, Hyper-Threading и Virtualization
  • Интегрированные в процессор контроллеры памяти и графики для повышения производительности системы
  • Максимальная производительность (набор микросхем Intel QM57 Express, память DDR3 с поддержкой технологии Dual Channel)
  • Высокоскоростные интерфейсы (жесткий диск Serial ATA, два интерфейса Gigabit Ethernet)
Минимизация простоев благодаря возросшей надежности системы
  • Надежная работа 24 часа в день (высокий MTBF, изменяемая скорость работы вентиляторов)
  • Эффективная самодиагностика (диоды на передней панели для Ethernet и PROFIBUS, индикация температуры, сторожевого таймера, работы вентилятора и жесткого диска в конфигурациях RAID1/5,  SIMATIC PC DiagMonitor)
  • Высокая надежность хранения данных благодаря RAID1
  • Быстрая идентификация сбоя в работе жесткого диска для его замены (благодаря светодиодам в RAID конфигурациях)
  • "Горячая замена" с помощью сменного фрейма в RAID конфигурации (замена жесткого диска во время работы)
  • Твердотельные диски (SSD) и память ECC (опционально)
  • Защита мобильных компонент на передней панели (например USB с лицензиями) от несанкционированного доступа посредством закрываемой замком передней дверцы
  • Заблокированный доступ к вентилятору: фильтр и вентилятор могут быть заменены только в случае открытой дверцы
  • Крышка корпуса компьютера может быть снята только при открытой передней дверце
  • Удобство обслуживания (модификация, сервис)
Снижение затрат благодаря защите инвестиций
  • Доступность в течении 3 ... 5 лет, гарантированная доступность запасных частей в течении 5 лет
  • Системные тесты с другими компонентами SIMATIC
  • Сертификаты для продаж во всем мире (cULus)
  • Поддержка устаревших интерфейсов (PS/2, COM, LPT)
  • Совместимость по установочным размерам с более старыми моделями
  • Поддержка и сервис по всему миру
Снижение затрат благодаря экономии времени на ввод в эксплуатацию и сервис
  • Высокая гибкость использования и расширяемость благодаря встроенным интерфейсам и 3 слотам (PCI и PCI-Express)
  • Установленная и активированная операционная система
  • Быстрое восстановление жесткого диска к состоянию поставки благодаря диску восстановления DVD
  • Низкий уровень шума благодаря контролируемой работе вентилятора
  • Возможность использования, как в качестве промышленной рабочей станции, так и сервера
  • Интерфейсы PROFIBUS или PROFINET и встроенный контроллер RAID1(опционально)
  • 2 x LAN 10/100/1000 Мбит/с интерфейса (Gbit LAN с функцией teaming)
  • Гибкие возможности инсталляции - как на телескопических рельсах в стойке, так и в качестве обычного настольного ПК.




Область применения

SIMATIC IPC647C

SIMATIC Rack PC 647C предоставляет высокую производительность и гибкость встраиваемых в 19" рэк PC для применения  в машиностроении, управлении процессами и может быть использован для:

  • Систем измерений, регулирования и управления в технологических процессах
  • Визуализации процесса производства
  • Обработки изображений в системах контроля качества
  • Cбор данных и управление данными

SIMATIC IPC647C имеет маркировку СЕ для применения в промышленности, а также в торговле и малом бизнесе. Дополнительно к промышленному применению он может быть использован в автоматизации зданий.

SIMATIC Rack IPC могут быть заказаны одновременно с WinCC flexible или WinCC как SIMATIC HMI packages с привлекательными ценами.




Дизайн

SIMATIC IPC647C
Основной дизайн
  • Металлический 19" корпус (2 HU) для обеспечения электромагнитной совместимости и высокой стойкости к механическим воздействиям
  • Подготовлен для установки на телескопические направляющие
  • Запираемая дверца на фронтальной панели для предотвращения доступа к дисководам, элементам управления (Reset, Power), USB интерфейсу, вентилятору и воздушному фильтру
  • Держатель карт PCI для надежной работы модулей PC в случае вибрации и ударных воздействий
  • Крышка корпуса открывается одним винтом, после чего могут быть заменены компоненты PC (например платы PC или HDD)
  • Замена фронтального вентилятора и фильтра пыли без инструментов
  • Защита от пыли посредством создания повышенного давления внутри корпуса с помощью вентилятора с фильтром от пыли
  • 3 слота для установки приводов
    • Спереди: 2 x HDD фрейм горячей замены (низкий профиль); 1 x оптический привод (slimline) или 1x CF привод
    • Внутренний: 2 x 3.5" (в опционных фиксаторах для защиты от вибрации или без них) как альтернатива заменяемому фрейму
  • • Встроенный графический контроллер, Intel GMA HD интегрированный в процессор, разрешение до 2048 x 1536 пикселей, 60 Гц, 16-битный цвет
  • Интерфейсы:
    • 2 x интерфейса LAN 10/100/1000 Mbit/s Ethernet interface (RJ45, поддержка функции team)
    • 4 x интерфейса  USB 2.0 сзади, 2 x USB 2.0 спереди (один из которых может быть использован при закрытой дверце), 1 x внутренний, например для носителя с лицензиями программного обеспечения
    • 2 x PS/2, COM1, COM2, LPT1, DVI-I
    • Звук: Line Out, Mic
  • 3 свободных слота для расширения системы(все формата long):
    • 1 x PCI
    • 1 x PCI-Express x16
    • 1 x PCI-Express x4
  • Блок питания: 100 ... 240 В AC, 50 ... 60 Гц
Версии дизайна
  • Процессор:
    • Intel Core i7-610E (2C/4T, 2.53 GHz, 4 MB cache, Turbo Boost, VT-d, EM64T)
    • Intel Core i5-520E (2C/4T, 2.4 GHz, 3 MB cache, Turbo Boost, VT-d, EM64T)
    • Intel Core i3-330E (2C/4T, 2.13 GHz, 3 MB cache, EM64T)
  • Конфигурация основной памяти  от 1 ГБ до 8 ГБ, DDR3 1066 SDRAM (конфигурируемая как dual channel для наивысшей производительности начиная от 2 ГБ и выше)
    • возможность использования памяти ECCЗамечания касающиеся памяти:Для использования памяти более 4 ГБ, требуется 64-битная операционная система. В конфигурации 4 ГБ, доступная память может быть ограничена 3.5 ГБ или менее (с 32-битными операционными системами) и в конфигурации 8 ГБ, доступная память может быть ограничена 7.5 ГБ или менее.
  • Встроенные интерфейсы:
    • PROFIBUS/MPI, CP5611-совместимый или PROFINET, 3 x RJ45, CP1616-совместимый
  • Сетевые модули в 3-х свободных слотах (2 x PCI, 1 x PCI-Express x16)
  • Расширение графики:
    • PCI-Express графическая карта x16, (с поддержкой двух мониторов: 2 x VGA или 2 x DVI-D с алаптером), 256 МБ, разрешение до 2048 x 1536 пикселей, 75 Гц, 32-битный цвет
    • Адаптер для кабеля (DVI-I в VGA) для встроенного графического интерфейса (1 x VGA) для подключения моитора с аналоговым входом
  • Привода:
  • Жесткие диски SATA 3.5" с технологией NCQ или твердотельный диск SATA 2.5":
    • Внутренний монтаж для постоянного использования:
    • 1x 32 GB SSD
    • • Внутренний монтаж с поддержкой защиты жесткого диска от вибрации и удара или в снимаемом фрэйме на передней панели (горячая замена в конфигурации RAID 1):
    • 1 x 250 GB
    • 1 x or 2 x 500 GB
    • RAID1, 500 GB (2 x 500 GB, дублирование дисков), встроенный контроллер RAID
  • Оптический привод: DVD+/-R/RW, slimline
  • Привод CompactFlash, спереди
  • Зависимый от страны кабель питания
  • Установленные операционные системы:
    • Windows XP Professional Multi-Language, 32-bit
    • Windows 7 Ultimate Multi-Language, 32-bit
    • Windows Server 2008 Standard Edition incl. 5 Client Multi-Language, 32-bit
  • SIMATIC PC DiagMonitor1)
  • SIMATIC PC/PG Image Creator 1)



1) Дальнейшую информацию можно найти в разделе "Expansion components".

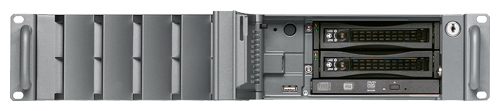

Вид спереди на SIMATIC IPC647C, с открытой передней дверцей

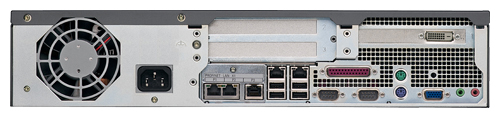

Вид сзади на SIMATIC IPC647C




Функции

SIMATIC IPC647C
Многоядерная технология

Благодаря использованию двух процессорных ядер с поддержкой многопоточности (HT), процессоры Core i идеально подходят для программ использующих многозадачность и много программных потоков. Более чем одно приложение - такие как визуализация с высокими требованиями к графике или программы выполняющие интенсивные вычисления - могут выполняться в одно время не увеличивая время реакции системы. Благодаря технологии экономии энергии в двойном ядре, процессоры Core i работают даже при температуре внешней среды 50 °C.

Мультидисплейная технология

Мультидисплейная технология с современными функциями для работы с несколькими экранами дает повышенную функциональность. Компьютеры SIMATIC IPC 647C с опционной графической картой с двумя графическими портами  (PCI Express x16) оптимизированы для работы в промышленности с двумя дисплеями. Поддерживаются следующие режимы работы с  двумя дисплеями: Native DualView, Span desktop, Big desktop, Clone.Возможные коннекции: 2 x VGA или 2 x DVI.

Функции мониторинга

Интегрированные и конфигурируемые функции контроля (выполнения программы (watchdog), температуры, работы вентиляторов)Расширенная диагностика и посылка сообщений по Ethernet, e-mail, SMS и прямая передача данных в программное обеспечение SIMATIC через OPC и сохранение событий (опция SIMATIC PC DiagMonitor):

  • Счетчик наработанных часов
  • Состояние жесткого диска, в том числе и для конфигурации RAID
  • Состояние системы (Heart Beat)
  • Автоматическая запись всех сообщений в файл
  • Опции для централизованного мониторинга SIMATIC PC по сети
  • RAID1 (встроенный контроллер RAID) для дублирования информации на двух жестких дисках SATA




Интеграция

SIMATIC IPC647C
  • EthernetДва встроенных порта Ethernet (10/100/1000 Mbit/s) могут быть использованы для IT коммуникаций  и для обмена данными с программируемыми контроллерами такими как SIMATIC S7 (с программным обеспечением “SOFTNET S7”).
  • PROFIBUSОпциональный интерфейс Profibus (12 Mbit/s) может быть использован для соединения с распределенными полевыми устройствами или для связи с SIMATIC S7 (с программным обеспечением “SOFTNET for PROFIBUS”).
  • PROFINETОпциональный интерфейс PROFINET может быть использован для соединения с распределенными полевыми устройствами или для связи с SIMATIC S7.
  • Дополнительные интерфейсыДля подсоединения других устройств доступны 2 свободных слотов для дополнительных модулей PCI, 1 слот PCI-Express x16 для опционной графической карты, а также 6 интерфейсов USB 2.0, два последовательных и один параллельный порты.




Технические данные

SIMATIC IPC647C



6AG4 112-1....-....

Supply voltage



Supply voltage

100 - 240 V AC

Processor



Processor

Core i7-610E (2.53 GHz 2C/4T, 4 MB Cache,TB, VT-x, VT-d, EM64T); Core i5-520E (2.4 GHz, 2C/4T, 3 MB Cache, TB, VT-x, VT-d, EM64T); Core i3-330E (2.13 GHz, 2C/4T, 3 MB Cache, VT-x, EM64T)

Memory



Memory type

DDR3-SDRAM

Interfaces



Interfaces

2 x COM, 1 x LPT, 1 x DVI-I, 2 x PS/2, audio (Microphone In, Line Out), 7 x USB 2.0, 2 x Gigabit Ethernet, PROFIBUS or PROFINET optional

PROFIBUS/MPI

Onboard, isolated, max. 12 Mbit/s, CP5611-compatible

USB port

2x USB 2.0 on front, 4x USB 2.0 on rear, 1x USB 2.0 internal

Free slots

2x PCI, 1x PCIe x16 or 1x PCI, 1x PCIe x8 (4 lane), 1x PCIe x16; all modules up to 312 mm in length are supported

Connection for keyboard/mouse

2x PS/2

serial interface

COM1: 1x V.24 (RS-232), COM2: 1x V.24 (RS-232C)

parallel interface

LPT1 (EPP/ECP)

Video interfaces


  • Graphics interface

1 x DVI-I or 1 x VGA (via adapter) optional

Monitoring functions



Temperature

Yes

Watchdog

Yes

Status LEDs

POWER; HARD DISK; ETHERNET 1; ETHERNET 2; PROFIBUS/MPI; SF PROFINET; WATCHDOG; TEMP; HDD1 ALARM; HDD2 ALARM

Ambient conditions



Relative humidity


  • Relative humidity

Tested according to IEC 60068-2-78, IEC 60068-2-30: 5% to 80% at 25 °C (no condensation)

Vibrations


  • Vibration load in operation

Tested according to IEC 60068-2-6: 10 cycles, 10 to 58 Hz: 0.0375 mm, 58 to 500 Hz: 4.9 m/s2 (0.5 g)

Shock testing


  • Shock loading in operation

Tested according to IEC 60068-2-27, IEC 60068-2-29: half-sine: 50 m/s2 (5 g), 30 ms, 100 shocks per axis

Software



SIMATIC Software

Optional in a package with SIMATIC WinCC, WinCC flexible, or WinAC RTX

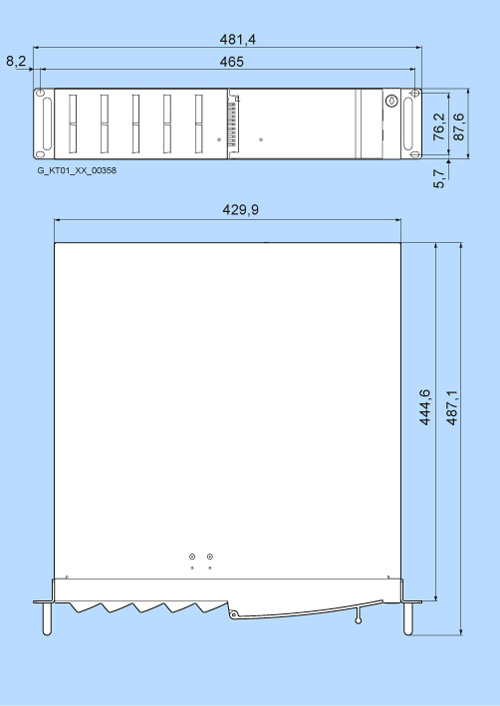

Чертеж

SIMATIC IPC647C



Технические данные для выдвижных полозьев

Несущая нагрузка на пару, мин.

30 кГ

Полная выдвижная длина, мин.

470 мм

Толщина полозьев, макс.

9.7 мм

Крепежные винты

M5 x 6 мм



Крепежные винты выдвижных полозьев не должны входить в корпус более чем на 5 мм.

Корпус уже готов для следующих выдвижных полозьев:

  • Rittal: тип 3659.180 для шкафов глубиной 600 мм / тип RP 3659.190 для шкафов 800 мм






Дальнейшая информация

SIMATIC IPC647C

Дальнейшая информация может быть найдена на:

http://www.siemens.com/simatic-pc




Заказные данные
