SIMATIC IPC827C

Разделы

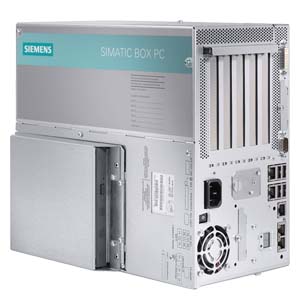

SIMATIC IPC827C

SIMATIC Box PC 827С - промышленный компьютер с высокой производительностью устанавливаемый в шкаф и предназначенный для работы вблизи машин в режиме работы 24-часов в сутки при температурах до 55 °C.

Он предлагает:

  • Сочетание высокой производительности и гибкости
  • технологии Intel Core-i




Особенности

SIMATIC IPC827C
  • Новые, 2010 года процессоры Intel Core (i7, i3) с интегрированным в CPU графическим контроллером обеспечивают высочайшую производительность, опциональная память с поддержкой (ECC)
  • Гибкая концепция носителей информации (SSD, HDD с/без RAID 1, CF)
  • Встроенные опционные интерфейсы PROFIBUS/PROFINET с IRT (3-портовый свич)
    • интерфейс связи с удаленной периферией




Область применения

SIMATIC IPC827C

SIMATIC Box PC 827C предоставляет разработчикам высокопроизводительную компактную платформу для применения вблизи оборудования в промышленных условиях:

  • в системах измерения, автоматического регулирования и позиционирования, тестовых стендах (например установки по разливу жидкостей, упаковочные машины, оборудование для полупроводниковой промышленности, машины для производства CD/DVD)
  • задачи управления и визуализации с требованиями по удаленному мониторингу (например информационные терминалы, дисплеи в автомобильной промышленности)
  • сбор данных и управление (например ветровые электростанциии, управление энергией, тестовые стенды)

Компьютер SIMATIC Box PC 827С имеет марку CE, что позволяет применять его в промышленных условиях, а также в системах управления общественными зданиями.

Одновременно с SIMATIC Box PC могут быть заказаны лицензии по более низкой цене для пакетов визуализации WinCC flexible или WinCC, так называемые SIMATIC HMI Packages.




Дизайн

SIMATIC IPC827C
Базовый дизайн
  • Прочный металлический корпус, обеспечивающий высокую стойкость к механическим и электромагнитным воздействиям
  • Держатель карт для надежной работы модулей ПК при вибрациях и ударах
  • Подвеска жесткого диска для защиты от вибрации и ударных нагрузок
  • Встроенная графика с разрешением 1600 x 1200, 85 Гц, 32-битная цветовая палитра
  • Свободные слоты: 2 x PCI 290 мм, 1 x PCI 240 мм, 1 x PCIe x16 240 мм, и 1 x PCIe x4 185 мм
  • Интерфейсы (доступ с одной стороны):
    • 2 x LAN 10/100/1000 Mbit/s Ethernet interface (RJ45)
    • DVI-I графический интерфейс
    • 4 x USB 2.0
    • 1 x последовательный (COM1)
    • слот CompactFlash (возможен доступ снаружи)
    • Два 7-сегментных дисплея (port 80) и два статусных двухцветных светодиода для индикации (свободно программируемые)



Варианты дизайна
  • Процессор:
    • Intel Core i7-610E (2C/4T, 2.53 ГГц, TB, HT, VT, AMT, 4 MB cache)
    • Intel Core i3-330E (2C/4T, 2.13 ГГц, HT, VT, 3 MB cache)
    • Intel Celeron P4505 (2C/2T, 1.86 ГГц, 2 MB cache)
  • Оперативная память:
    • от 1 Гб до 4 Гб, DDR3 1066
    • память с функциями ECC 2 Гб / 4 Гб, DDR3 1066
  • Полевые шины:
    • встроенный PROFINET, IRT-capable, встроенный свич, 3 x RJ45, CP1616-совместимый, при выборе в конфигурации интерфейса PROFINET также поставляется встроенная энергонезависимая память 2 МБ
    • встроенный интерфейс PROFIBUS/MPI, CP5611-совместимый,  при выборе в конфигурации интерфейса PROFIBUS также поставляется встроенная энергонезависимая память 2 МБ
  • Привода:
    • жесткие диски SATA: 250/500 Гб, 3.5"; RAID1 2 x 250 Гб, 2.5"
    • твердотельный диск (SSD) SATA 32 Гб (SLC)
    • оптический привод SATA DVD+/-RW/-RAM/-DL
  • Блок питания:
    • 100 / 240 В AC (расширенный диапазон), 50/60 Гц
    • 24 В пост.тока
  • Установленные операционные системы:
    • Windows XP Professional, многоязычная
    • Windows 7 Ultimate, многоязычная
    • Windows Embedded Standard 2009 English (XP-based on 8 GB CompactFlash)
  • Программный пакет SIMATIC IPC DiagMonitor1)
  • Программные пакеты SIMATIC IPC Image & Partition Creator1)



1) Дальнейшую информацию можно найти в разделе "Компоненты для расширения/аксессуары".




Функции

SIMATIC IPC827C
  • Интегрированные и конфигурируемые функции контроля (выполнения программы (сторожевой таймер), внутренней и внешней температуры, работы вентиляторов, батарейки CMOS)
  • Расширенная диагностика и посылка сообщений по Ethernet, e-mail, текстовых сообщений и прямая передача данных в пакеты SIMATIC через OPC и сохранение событий (опция SIMATIC PC DiagMonitor):
    • счетчик наработанных часов
    • статус жесткого диска
    • автоматическое архивирование всех сообщений в файл
    • долговременная запись измерений и графический просмотр измеряемых величин (температуры, скорости вентилятора)
    • опции для централизованного мониторинга работы SIMATIC PC в сети
  • RAID1 для автоматического дублирования двух SATA жестких дисков
  • Флэш привода доступные снаружи, такие как CF карта или SSD диск  для надежного хранения данных и конфигурации системы без жестких дисков
  • Функциональность AMT (Intel Active Management Technology). Эти функции дают возможность удаленного доступа к компьютеру (для сервисных работ) даже в случае не работающей операционной системы, например для:
    • включения/выключения компьютера
    • обновления BIOS
  • Доступная снаружи батарейка CMOS поддерживает легкую ее замену
  • Flash BIOS с возможностью сохранения специфических настроек CMOS в нестираемую память
  • Варианты конфигураци с PROFINET и PROFIBUS компьютеры имеют также 2 МБ энергонезависимой памяти SRAM для прилрожений требующих быстрое сохранение данных
  • После внезапного сбоя питания, до 128 КБ важной информации могут быть записаны в энергонезависимую память SRAM
  • Два 7-сегментных дисплея (port 80) для вывода информации при включении и вывода пользовательской информации (программируемые пользователем)
  • Два цветных светодиода (зеленый/красный) для индикации статусных сообщений (программируемые пользователем)




Интеграция

SIMATIC IPC827C

Встроенные интерфейсы:

  • Ethernet Два встроенных интерфейса Ethernet (10/100/1000 Мбит/с) для IT коммуникаций и для обмена данными с контроллерами такими как SIMATIC S7 (с программным пакетом "SOFTNET S7").
  • PROFINET Опционный интрфейс PROFINET для подключения распределенной периферии или контроллеров.
  • PROFIBUS Опционный интерфейс PROFIBUS (до 12 Мбит/с) может быть использован для подключения распределенной периферии или контроллеров SIMATIC S7 (с программным пакетом "SOFTNET for PROFIBUS").
  • Другие интерфейсы Имеются два свободных слота для модулей PC, 4 USB (Universal Serial Bus) и последовательный порт для подключения дополнительной периферии.




Технические данные

SIMATIC IPC827C



6ES7647-6P...-....

Блок питания



Напряжение питания

100 - 240 В пост. тока, опционно 24 В

Процессор



Процессор

Intel Core technology; Intel Celeron P4505 1.86 ГГц, Dual Core; Core i3-330E 2.13 ГГц, Dual Core, Hyper Threading; Core i7-610E 2.56 ГГц, Dual Core, Hyper Threading, Turbo Boost, AMT

Интерфейсы



Порт USB

4x USB 2.0 выскокоскоростной / мощный

Свободные слоты

3xPCI, 1xPCIe (x4), 1xPCIe (x16)

Подключение клавиатуры / мыши

USB / USB

Последовательный интерфейс

COM1: 1 x V.24 (RS232)

Видеоинтерфейс


  • Графический интерфейс

DVI-I: VGA / DVI комбинированный

Промышленный Ethernet


  • Интерфейс промышленного Ethernet

2 x Fast Ethernet

Функции наблюдения



Температура

Да

Сторожевой таймер

Да

Статусные светодиоды

Да

Внешние условия



Относительная влажность


  • Относительная влажность

Протестированно DIN IEC 68-2-3, DIN IEC 68-2-30, DIN IEC 68-2-56: от 5% до 80% при 25 °C (без конденсации)

Вибрация


  • Вибрационная нагрузка при работе

Протестированно DIN IEC 68-2-6: от 10 при 58 Гц: 0.075 мм, 58 до 200 Гц: 9.8 м/с2 (1 g)

Тесты по ударной нагрузке


  • Ударная нагрузка при работе

Протестированно DIN IEC 68-2-29: 50 м/с2 (5g), 30 мс, 100 ударов

Стандарты, одобрения, сертификаты



Одобрения

CE, cULus (508), C-Tick

EMC

CE, EN 55022A, EN 61000-6-4, EN 61000-6-2

Программное обеспечение



Программное обеспечение SIMATIC

Опциональные пакеты с SIMATIC WinCC или WinCC flexible

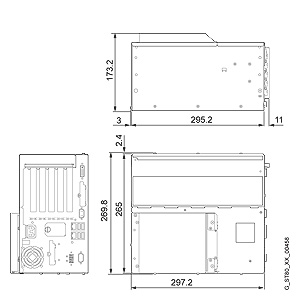

Чертеж

SIMATIC IPC827C




Дальнейшая информация

SIMATIC IPC827C

Дополнительная информация может быть найдена в Интернете на:

http://www.siemens.de/simatic-pc




Заказные данные

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номерPGОписание продуктаЦена
6ES7647-6P...-....205SIMATIC IPC827C (BOX PC), ПРОМ. ПК, ВСТР. HD-ВИДЕОКАРТА, 2X10/100/1000 МБИТ/С ETHERNET RJ45; 4 X USB V2.0 (БОЛЬШОЙ ТОК); 1 X ПОСЛ. ПОРТ (COM1); ВСТР. RAID-КОНТРОЛЛЕР; 1 CF-ПРИВОД СПЕРЕДИ; WATCHDOG, КОНТР. ТЕМП./ВЕНТ.; 2151.80




Аксессуары

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номерPGОписание продуктаЦена
6ES7648-1AA30-0YA0205SIMATIC PC МОНТАЖНЫЙ КОРПУС ДЛЯ FOR SIMATIC BOX PC 827B, ВЫХОДЫ ИНТЕРФЕЙСОВ, УСТАНОВОЧНАЯ ПОЗИЦИЯ АК СОГЛАСНО РУКОВОДСТВУ 31.80
6ES7648-1AA30-0YB0205SIMATIC PC КОМПЛЕКТ ДЛЯ КНИЖНОГО МОНТАЖА BOX PC627 53.00
6ES7648-2AG20-0HA0208SIMATIC PC, РАСШИРЕНИЕ ПАМЯТИ, 256 МБАЙТ, DDR2 667, SODIMM ДЛЯ ПРОМЫШЛЕННОГО ПК SIMATIC RACK PC 847B 63.60
6ES7648-2AG30-0HA0208SIMATIC PC, РАСШИРЕНИЕ ПАМЯТИ, 512 МБАЙТ, DDR2 667, SODIMM ДЛЯ ПРОМЫШЛЕННОГО ПК SIMATIC RACK PC 847B 106.00
6ES7648-2AG40-0HA0208SIMATIC PC, РАСШИРЕНИЕ ПАМЯТИ, 1 ГБАЙТ, DDR2 667, SODIMM ДЛЯ ПРОМЫШЛЕННОГО ПК SIMATIC RACK PC 847B 159.00
6ES7648-2AG50-0HA0208SIMATIC PC, РАСШИРЕНИЕ ПАМЯТИ, 2 ГБАЙТ, DDR2 667, SODIMM ДЛЯ ПРОМЫШЛЕННОГО ПК SIMATIC RACK PC 847B 265.00
6ES7648-2AJ40-0KA0208SIMATIC PC РАСШИРЕНИЕ ПАМЯТИ, 1X 1GB DDR3 1066 DIMM; CV5, IPC627C, HMI IPC677C, IPC647C, IPC847C; 159.00
6ES7648-2AJ40-1KA0208SIMATIC PC РАСШИРЕНИЕ ПАМЯТИ, 1X 1GB DDR3 1066 DIMM ECC; CV5, IPC627C, HMI IPC677C, IPC647C, IPC847C; 180.20
6ES7648-2AJ50-0KA0208SIMATIC PC РАСШИРЕНИЕ ПАМЯТИ, 1X 2GB DDR3 1066 DIMM; CV5, IPC627C, HMI IPC677C, IPC647C, IPC847C; 265.00
6ES7648-2AJ50-1KA0208SIMATIC PC РАСШИРЕНИЕ ПАМЯТИ, 1X 2GB DDR3 1066 DIMM ECC, CV5, IPC627C, HMI IPC677C, IPC647C, IPC847C; 318.00
6ES7648-2AJ60-0KA0208SIMATIC PC РАСШИРЕНИЕ ПАМЯТИ, 1X 4GB DDR3 1066 DIMM; CV5, IPC627C, HMI IPC677C, IPC847C, IPC647C 530.00
6ES7648-2AJ60-1KA0208SIMATIC PC РАСШИРЕНИЕ ПАМЯТИ, 1X 4GB DDR3 1066 DIMM ECC; CV5, IPC627C, HMI IPC677C, IPC847C, IPC647C 636.00
6ES7648-2CA01-0AA0205ИНТЕРФЕЙСНАЯ МУЛЬТИКАРТА PCI 2XCOM / 2XLPT ИНТЕРФЕЙСА ДЛЯ SIMATIC BOX PC 627 84.80
6ES7648-3AB00-0XA0205SIMATIC PC, КАБЕЛЬ-АДАПТЕР, DVI-I В VGA, ДЛИНА: 250 MM 26.50
6ES7648-3AE00-0XA0205SIMATIC PC DVI-I Y-КАБЕЛЬ ГРАФИЧЕСКОГО АДАПТЕРА; DVI-I В VGA И DVI-D; 26.50
6ES7900-1AA00-0XA0205SIMATIC PC, КАБЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ SIMATIC BOX PC/ SIMATIC PANE PC К СЕТИ ПЕРЕМЕННОГО ТОКА, ДЛИНА 3M, ДЛЯ ГЕРМАНИИ, ФРАНЦИИ, ИСПАНИИ, НИДЕРЛАНДОВ, БЕЛЬГИИ, ШВЕЦИИ, АВСТРИИ И ФИНЛЯНДИИ 9.54
6ES7900-1BA00-0XA0205SIMATIC PC, КАБЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ SIMATIC BOX PC/ SIMATIC PANE PC К СЕТИ ПЕРЕМЕННОГО ТОКА, ДЛИНА 3M, ДЛЯ ВЕЛИКОБРИТАНИИ 9.54
6ES7900-1CA00-0XA0205SIMATIC PC, КАБЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ SIMATIC BOX PC/ SIMATIC PANE PC К СЕТИ ПЕРЕМЕННОГО ТОКА, ДЛИНА 3M, ДЛЯ ШВЕЙЦАРИИ 9.54
6ES7900-1DA00-0XA0205SIMATIC PC, КАБЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ SIMATIC BOX PC/ SIMATIC PANE PC К СЕТИ ПЕРЕМЕННОГО ТОКА, ДЛИНА 3M, ДЛЯ США 9.54
6ES7900-1EA00-0XA0205SIMATIC PC, КАБЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ SIMATIC BOX PC/ SIMATIC PANE PC К СЕТИ ПЕРЕМЕННОГО ТОКА, ДЛИНА 3M, ДЛЯ ИТАЛИИ 9.54
6ES7900-1FA00-0XA0205SIMATIC PC, СЕТЕВОЙ КАБЕЛЬ 230V AC; ДЛЯ BOX PC И PANEL PC; ДЛЯ КИТАЯ 9.54
