SIMATIC матрица безопасности

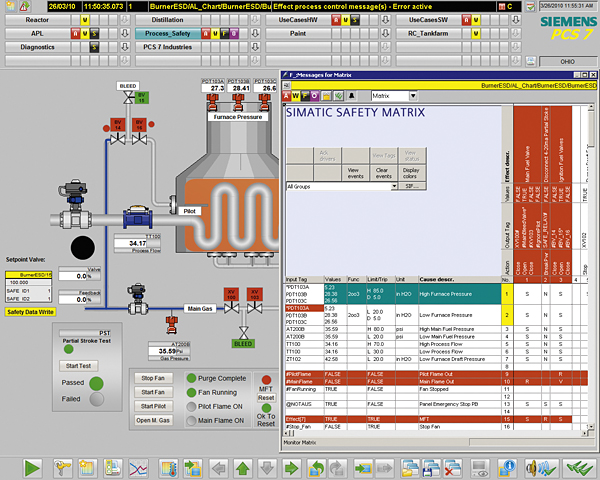

Управление и контроль с Safety Matrix Viewer
SIMATIC Safety Matrix может использоваться в дополнение к CFC и является инновационным средством построения безопасных приложений, которая может использоваться не только для конфигурации таких приложений, но также и для функций управления и обслуживания. Инструмент, который основан на причинно-следственной матрице (cause & effect matrix), идеально подходит для процессов, где заданные состояния требуют специальных реакций системы безопасности.
Использование SIMATIC Safety Matrix подразумевает, что программирование логики безопасности не только значительно проще и удобнее, но также и намного быстрее, чем в традиционной среде. Во время анализа рисков разработчик системы может назначить точно определенные реакции (effects) на события (causes), которые могут произойти во время процесса.
Особенности
SIMATIC матрица безопасности Преимущества использования SIMATIC Safety Matrix в фазе выполнения:
- Простое программирование с использованием метода Cause&Effect
- Не требуется программистских навыков
- Автоматическая генерация CFCs, включая сигнальные блоки
- Матричное сравнение на основе составленных диаграм CFC
- Автоматическое отслеживание версии
- интегрированное отслеживание изменений
- 1-в-1 распечатка матрицы Cause&Effect
Дизайн
SIMATIC матрица безопасности В контексте SIMATIC PCS 7, предлагаются следующие индивидуальные продукты для SIMATIC Safety Matrix:
Safety Matrix Tool
для создания, конфигурирования, компилирования и загрузки Safety Matrix, равно как и для управления и наблюдения в SIMATIC PCS 7 Engineering System.
Приложение охватывает все фазы применений, от анализа до реализации и в период эксплуатации.
Safety Matrix Editor
для создания, конфигурирования, отладки и документирования Safety Matrix логики на внешнем компьютере, независимом от Engineering System (может использоваться как дополнение к Safety Matrix Tool).
Приложение удобно для планировании и конфигурировании в стадиях анализа и выполнения.
Safety Matrix Viewer для SIMATIC PCS 7
для SIMATIC PCS 7 Operator System; для управления и наблюдения за SIMATIC Safety Matrix в фазе эксплуатации (компонент пакета SIMATIC PCS 7 Safety Matrix OS packages; для создания заказных данных, см секцию "SIMATIC PCS 7 Safety Packages").
Используя Safety Matrix Viewer, Вы можете управлять и контролировать SIMATIC Safety Matrix с SIMATIC PCS 7 OS одноместной станции или SIMATIC PCS 7 OS клиента.
Safety Matrix Editor предлагает такие инструменты, как создание, обработку и отладку Safety Matrix вне системы разработки SIMATIC PCS 7. Safety Matrix Editor может устанавливаться на системы с Windows XP Professional/Server 2003 или Windows 2000 Professional/2000 Server . Однако, генерация связанной с безопасностью CFC программы, так же как компиляции и загрузка в систему автоматизации возможна только с Safety Matrix Tool на SIMATIC PCS 7 инженерной станции.
Функции
SIMATIC матрица безопасности Safety Matrix: пересечения определяют события и реакции на них
Конфигурация аналоговых или цифровых событий и реакций на них
Матричная таблица сопоставима с программой обработки таблиц, и разработчик вводит сначала возможные события процесса (входы) в горизонтальные линии, затем формирует их тип и число, логические связи, возможные задержки и блокировки, любые возможные ошибки. Реакции на специфические события (выходы) определяются в вертикальных колонках.
События и реакции связываются простым щелчком на ячейке в месте пересечения линии и колонки. Используя эти данные, SIMATIC Safety Matrix автоматически производит сложные, связанные с безопасностью программы CFC. Никаких специальных программных знаний не требуется от инженера по конфигурации, и он может полностью сконцентрироваться на реализации требований системы безопасности процесса.
Технические данные
SIMATIC матрица безопасности | Требования к оборудованию | Требования к ПО | |
|---|---|---|
| Safety Matrix Tool | SIMATIC PCS 7 с AS 412H/F/FH, AS 414H/F/FH или AS 417H/F/FH (S7 F Systems RT лицензия поставляется с F/FH системами) | Версии SIMATIC PCS 7 :
Microsoft Windows OS отвечающая требованиям версии SIMATIC PCS 7 |
| S7 F Systems V5.2 + SP1 или выше с S7 F‑Lib V1.2 или V1.3 (зависит от версии S7 F Systems); S7 F Lib V1.3 в комбинации с SIMATIC PCS 7 V6.1 + SP2 или выше | ||
| Safety Matrix Editor | PC | Версии OS :
|
| Safety Matrix Viewer | SIMATIC PCS 7 с AS 412H/F/FH, AS 414H/F/FH или AS 417H/F/FH (S7 F Systems RT лицензия поставляется с F/FH системами) | Версии SIMATIC PCS 7:
Microsoft Windows OS отвечающая требованиям версии SIMATIC PCS 7 |
Системные требования
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6ES7833-1SM02-0YA5 | 281 | SAFETY MATRIX TOOL V6.2, ПО МАТРИЦЫ БЕЗОПАСНОСТИ, ПЛАВАЮЩАЯ ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ПО РАЗРАБОТКИ, ПО И ДОКУМЕНТАЦИЯ НА CD, CLASS A, 2 ЯЗЫКА (EN/GE), РАБОТА ПОД ОС WIN2000PROF; XPPROF; 2003SERVER ЦЕЛЕВОЕ АППАРАТНОЕ ОБЕСПЕЧЕНИЕ:SIMATIC S7-400H CPU412H/.../417H, НЕОБХОДИМОЕ ПО: S7 F-SYSTEMS | 3859.46 |
| 6ES7833-1SM42-0YA5 | 281 | SAFETY MATRIX EDITOR V6.2, РЕДАКТОР МАТРИЦ БЕЗОПАСНОСТИ, ОДИНОЧНАЯ ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ПО И ДОКУМЕНТАЦИЯ НА CD, CLASS A, 2 ЯЗЫКА (EN/GE) , РАБОТА ПОД ОС WIN2000PROF; WINXPROF; 2003SERVER | 551.20 |
| 6ES7833-1SM62-0YA5 | 281 | SAFETY MATRIX VIEWER V6.2 FOR PCS7, ПЛАВАЮЩАЯ ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО, ПО И ДОКУМЕНТАЦИЯ НА CD, CLASS A, 2 ЯЗЫКА (EN/GE), РАБОТА ПОД ОС WIN2000PROF; XPPROF; 2003SERVER? НЕОБХОДИМОЕ ПО: PCS7 OS | 1322.88 |
