SIMATIC MicroComputing - Мост между SIMATIC S7-200 и миром компьютеров.
- Для обработки и визуализации данных S7-200 с помощью стандартных приложений Windows.
- Базы данных, системы человеко-машинного интерфейса, статистическая обработка данных в среде Excel или модули комплексных математических вычислений.
Область применения

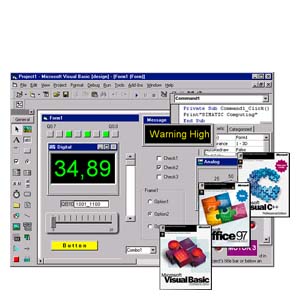

SIMATIC MicroComputing SIMATIC MicroComputing поддерживает рентабельные варианты обработки и визуализации данных программируемых контроллеров S7-200 средствами стандартных приложений Windows. Например, Visual Basic, Visual C++ или Excel.
Наличие целого ряда элементов управления и графических элементов существенно повышает гибкость применения пакета.
SIMATIC MicroComputing может работать под управлением следующих операционных систем:
- Windows 95
- Windows 98
- Windows Me
- Windows NT (не поддерживается связь через PC/PPI-кабель)
- Windows 2000 Professional.
Дизайн
SIMATIC MicroComputing Связь
| Поддерживаемая аппаратура | Скорость передачи данных | Поддерживаемые протоколы |
|---|---|---|
| PC/PPI-кабель; подключаемый через COM-порт компьютера | 9.6Кбит/с; 19.2Кбит/с | PPI |
| CP 5411; ISA-карта для компьютеров | 9.6Кбит/с; 19.2Кбит/с; 187.5Кбит/с; 12Мбит/с1) | PPI, MPI или PROFIBUS |
| CP 5511; тип II, PCMCIA-карта для ноутбуков | 9.6Кбит/с; 19.2Кбит/с; 187.5Кбит/с; 12Мбит/с1) | PPI, MPI или PROFIBUS |
| CP 5611, PCI-карта (V3 или выше) для компьютеров | 9.6Кбит/с; 19.2Кбит/с; 187.5Кбит/с; 12Мбит/с1) | PPI, MPI или PROFIBUS |
| MPI; встроенный в программатор; ISA-карта для компьютера | 9.6Кбит/с; 19.2Кбит/с; 187.5Кбит/с; 12Мбит/с1) | PPI, MPI или PROFIBUS |
1) При использовании дополнительного PROFIBUS-модуля EM 277 в S7-200
Функции
SIMATIC MicroComputing
Интегрированный ActiveX SoftContainer содержит:
- Элементы управления для визуализации и модификации технологических параметров: для решения задач визуализации и создания интерфейса оператора, которые идеально согласованы с решаемыми задачами и не требуют использования дополнительного программирования.
- Элементы управления ActiveX-Steuerelemente для использования со всеми OLE-совместимыми приложениями Windows (например, Microsoft Office, Visual Basic, Visual CC++). Технологические параметры могут быть считаны, например, в таблицу Excel и подвергнуты статистической обработке.
- Целый ряд графических элементов для оформления интерфейса оператора; например, переключатели, слайдеры, массивы светодиодов, поля вывода дискретных сигналов, DIP-переключатели и т.д.
- Точечные графические объекты с изображениями светодиодов, выключателей, кнопок и т.д.
- Элементы управления для непосредственного доступа к центральному процессору: данные из памяти центрального процессора могут отображаться и модифицироваться. Дополнительного программирования в среде STEP 7-Micro/WIN32 для этой цели не требуется.
SIMATIC S7-200 OPC-сервер
Используется для организации обмена данными с системами визуализации, использующими OPC-сервер. Например, для организации обмена данными с SIMATIC WinCC.
Аксессуары
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6ES7901-3CB30-0XA0 | 220 | SIMATIC S7-200, PC/PPI КАБЛЬ С ПОДДЕРЖКОЙ МУЛЬТИМАСТЕРНОГО РЕЖИМА, ДЛЯ ПОДКЛЮЧЕНИЯ S7-200 К ПОСЛЕДОВАТЕЛЬНОМУ ПОРТУ ПК, ПОДДЕРЖИВАТ РЕЖИМ МВОБОДНО-ПРОГРАММИРУЕМОГО ПОРТА И GSM-МОДЕМОВ | 155.08 |
