SIMATIC Mobile Panel 177

Разделы

SIMATIC Mobile Panel 177 - Серия 170

SIMATIC Mobile Panel 177 - Серия 170

Функции

  • Поля ввода/вывода
    для отображения и модификации значений параметров
  • Функциональные клавиши
    для непосредственного запуска функций и действий. Возможность определение до 16 функций, одновременно запускаемых с функциональных клавиш. Функциональные клавиши могут использоваться в качестве дискретных входов периферии в сетях PROFIBUS DP или PROFINET IO.
    Новая функция конфигурирования системных клавиш позво­ляет превращать функциональные клавиши в систем­ные. Часто используемая функция подтверждения приема сообщений может присваиваться функциональной клавише.
  • Сигналы поворотного выключателя, клавиш и управления подсветкой клавиш могут группироваться в одну пе­ременную и передаваться через PROFIBUS или PROFINET.
  • Кнопки
    для запуска функций и действий. Возможность определение до 16 функций, одновременно запускаемых с помощью кнопок.
  • Точечная графика
    использование пиктограмм для обозначения функциональных клавиш и кнопок. Использование фоновых изображений.
    Программное обеспечение конфигурирования содержит библиотеки с исчерпывающим набором графических объектов. В качестве графических редакторов могут использоваться любые пакеты программ, поддерживающие интерфейс OLE (PaintShop, Designer или CorelDraw).
  • Векторная графика;
    простейшие геометрические формы (линии, окружности и прямоугольники) могут создаваться непосредственно в среде проектирования
  • Текстовые поля
    для обозначения функциональных клавиш, диаграмм и значений параметров шрифтом любого размера
  • Графики и гистограммы
    для графического отображения динамически меняющихся значений параметров
  • Выбор изображений программируемым контроллером
    для формирования подсказок оператору со стороны программируемого контроллера
  • Выбор языка;
    5 интерактивных языков для вывода системных сообщений и меню, 32 языка (в том числе и русский) для формирования текстов сообщений и надписей
    • Языково зависимые тексты сообщений и графика
  • Администрирование пользователей (безопасность)
    • Защита доступа с учетом требований различных секторов промышленного производства
    • Идентификация пользователей по их именам и паролям
    • Установка прав различных групп пользователей
  • Система сообщений
    • Поддержка битовых и аналоговых (сообщения о достижении граничных значений) сообщений, а также сообщений Alarm_S для систем автоматизации SIMATIC S7 и SIMOTION
    • Свободно конфигурируемые классы сообщений (например, статусные/ аварийные сообщения) для определения необходимости подтверждения их получения и событий, сопровождаемых выводом сообщений
  • Буфер сообщений
    • Энергонезависимый, необслуживаемый, без буферной батареи. Сохраняет сообщения и связанные с ними события при отключении мобильной панели от соединительной коробки.
  • Управление рецептами
    • С дополнительным сохранением данных (опционально в MMC)
    • Интерактивная/ автономная обработка в панели
    • Сохранение рецептурных данных в стандартном формате Windows (CSV)
    • Внешняя обработка с использованием стандартных инструментальных средств типа Excel и Access
  • Тексты подсказок
    для диаграмм, сообщений и переменных
  • Математические функции
  • Мониторинг граничных значений
    входных и выходных параметров
  • Индикаторы
    для отображения состояний машин и установок
  • Планировщик задач (таймер)
    для циклического выполнения функций
  • Динамическое позиционирование, отображение/ скрытие объектов
  • Перманентные окна и концепция использования шаблонов
    • для формирования экранных изображений
  • Простота обслуживания и конфигурирования
    • Сохранение резервной копии и восстановление проекта, операционной системы, рецептурных данных и микропрограмм с опциональной мультимедиа карты (Multi Media Card)
    • Сохранение резервной копии и восстановление параметров конфигурации, операционной системы, записей данных и микропрограмм с компьютера с использованием программного обеспечения ProSave
    • Загрузка/ считывание проекта через MPI, PROFIBUS DP, последовательный интерфейс или PROFINET
    • Автоматическая идентификация процесса загрузки/ считывания
    • Настройка контрастности изображения
    • Эмуляция работы проекта на компьютере с инструментальными средствами проектирования
  • Опциональные пакеты для WinCC flexible
    • Sm@rtService для дистанционного управления и мониторинга систем SIMATIC HMI через TCP/IP сети
    • Sm@rtAccess для организации обмена данными между HMI системами через TCP/IP сети. Удаленный доступ к наборам рецептурных данных, паролям, специфичной информации HMI системы и многое другое



Конфигурирование

Для конфигурирования панелей может использоваться пакет программ SIMATIC WinCC flexible Compact, Standard или Advanced (См. раздел "Программное обеспечение HMI"). Пакет SIMATIC WinCC flexible является современным продолжением и развитием хорошо известного программного обеспечения ProTool. Проекты, разработанные в среде ProTool, могут быть конвертированы в проекты WinCC flexible. Если WinCC flexible запускается из среды Simatic Manager, то обеспечивается непосредственный доступ к данным STEP 7, необходимым для конфигурирования панели. Исключается необходимость повторного ввода и дублированного управления этими данными.

Проекты, созданные в ProTool для Mobile Panel 170, могут быть перенесены в WinCC flexible и загружены в Mobile Panel 177.

Интеграция

Связь между программируемыми контроллерами и Mobile Panel 177 DP может устанавливаться через PROFIBUS DP со скоростью передачи до 12 Мбит/с, через MPI или через последовательный интерфейс. Эти интерфейсы встроены в панель. Различные типы драйверов – в том числе и для контроллеров других производителей – включены в стандартный комплект поставки.

Связь между программируемыми контроллерами и Mobile Panel 177 PN может устанавливаться через PROFINET со скоростью передачи до 100 Мбит/с. Этот интерфейс встроен в панель. Необходимые драйверы включены в стандартный комплект поставки.

Через соединительные коробки DP панель Mobile Panel 177 DP может подключаться к:

  • SIMATIC S7-200/-300/-400
  • SIMATIC WinAC Software/Slot PLC
  • SIMOTION
  • SIMATIC S5
  • SIMATIC 505
  • Контроллерам других производителей
    • Allen Bradley
    • Mitsubishi
    • Modicon Modbus
    • GE-Fanuc
    • LG GLOFA GM
    • Omron
  • SINUMERIK
    (дополнительно необходим пакет "Sinumerik HMI engineering package WinCC flexible" с лицензией "Sinumerik HMI copy license WinCC flexible CE";
    более подробная информация приведена в каталоге NC 60)

Через соединительные коробки PN панель  Mobile Panel 177 PN может подключаться к:

  • SIMATIC S7-200/-300/-400
  • WinAC Software PLC
  • SIMOTION

Замечание:
Более подробная информация приведена в разделе "Системные интерфейсы".



Технические данные (бумага)



6AV6 645-0AA01-0AX0

6AV6 645-0AB01-0AX0

6AV6 645-0AC01-0AX0

Напряжение питания







Напряжение питания

через соединительную коробку

через соединительную коробку

через соединительную коробку

Память






  • Тип

Flash / RAM

Flash / RAM

Flash / RAM
  • Память для хранения данных проекта

2048 Кбайт/ без возможности расширения

2048 Кбайт/ без возможности расширения

2048 Кбайт/ без возможности расширения

Конфигурирование







Инструментальные средства

WinCC flexible Compact 2005 и выше (заказывается отдельно)

WinCC flexible Compact 2005 и выше (заказывается отдельно)

WinCC flexible Compact 2005 и выше (заказывается отдельно)

Дисплей







Тип

STN, 256 цветов

STN, 256 цветов

STN, 256 цветов

Размер

5.7 " (121 мм x 92 мм)

5.7 " (121 мм x 92 мм)

5.7 " (121 мм x 92 мм)

Разрешение, точек

320 x 240

320 x 240

320 x 240

Наработка на отказ (при 25 °C)

Приблизительно 50000 час.

Приблизительно 50000 час.

Приблизительно 50000 час.

Расширение функций органов управления и индикации







Использование светодиодов клавиатуры в качестве выходов периферийного DP устройства

F1...F8

F1...F8

F1...F8

Использование клавиатуры в качестве входов периферийного DP устройства

F1...F14

F1...F14

F1...F14

Органы управления







Клавиатура

Мембранная и сенсорная

Мембранная и сенсорная

Мембранная и сенсорная

Программируемые функциональные клавиши

14 функциональных клавиш, из них 8 с встроенными светодиодами

14 функциональных клавиш, из них 8 с встроенными светодиодами

14 функциональных клавиш, из них 8 с встроенными светодиодами

Системные клавиши

0

0

0

Сенсорная клавиатура

Аналоговая, резистивная

Аналоговая, резистивная

Аналоговая, резистивная

Ввод цифровой/ буквенной информации

Есть/ Есть

Есть/ Есть

Есть/ Есть

Кнопка STOP

Нет

Есть, 2-канальная (может включаться в цепь экстренного отключения питания)

Есть, 2-канальная (может включаться в цепь экстренного отключения питания)

Переключатель подтверждения

2-канальный, 3-позиционный

2-канальный, 3-позиционный

2-канальный, 3-позиционный

Замок блокировки органов управления

Нет

Нет

Есть, 3-позиционный

Подсветка клавиатуры

Нет

Нет

Есть

Маховичок

Нет

Нет

Есть

Степень защиты







Степень защиты корпуса IP65

Есть

Есть

Есть

Стандарты и сертификаты







Сертификаты

CE, cULus, C-TICK, SIBE

CE, cULus, C-TICK, SIBE

CE, cULus, C-TICK, SIBE
  • Категория безопасности по EN954-1

Категория 3 (для кнопки STOP)

Категория 3 (для переключателя подтверждения и кнопки STOP)

Категория 3 (для переключателя подтверждения и кнопки STOP)

Окружающая среда







Относительная влажность, не более

80%

80%

80%

Свободное падение с высоты, не более

1.5 м

1.5 м

1.5 м

Диапазон температур






  • рабочий

0 ... +40°C

0 ... +40°C

0 ... +40°C
  • хранения и транспортировки

-20 ... +60°C

-20 ... +60°C

-20 ... +60°C

Сигнализаторы







Светодиоды

Зеленые

Зеленые

Зеленые

Звуковые

Нет

Нет

Нет

Интерфейсы







Интерфейсы

1 x RS-422, 1 x RS-485 (до 12 Мбит/с)

1 x RS-422, 1 x RS-485 (до 12 Мбит/с)

1 x RS-422, 1 x RS-485 (до 12 Мбит/с)

Слот PC карты

Нет

Нет

Нет

Слот CF карты

Нет

Нет

Нет

Слот Multi Media карты

1 x слот ММ карты

1 x слот ММ карты

1 x слот ММ карты

USB

Нет

Нет

Нет

Ethernet

Нет

Нет

Нет

Операционная система







Операционная система

Windows CE

Windows CE

Windows CE

Процессор







Процессор

32-разрядный RISC процессор, 200 МГц

32-разрядный RISC процессор, 200 МГц

32-разрядный RISC процессор, 200 МГц

Функции с WinCC flexible







Приложения/ опции

Нет

Нет

Нет

Visual Basic script

Нет

Нет

Нет

Планировщик задач

Есть

Есть

Есть

Система помощи

Есть

Есть

Есть

Состояния/управление

Для SIMATIC S7

Для SIMATIC S7

Для SIMATIC S7

Система сообщений






  • Количество сообщений

2,000

2,000

2,000
  • Битовые сообщения

Есть

Есть

Есть
  • Аналоговые сообщения

Есть

Есть

Есть
  • Буфер сообщений

Кольцевой буфер (n x 256 записей), энергонезависимый, необслуживаемый

Кольцевой буфер (n x 256 записей), энергонезависимый, необслуживаемый

Кольцевой буфер (n x 256 записей), энергонезависимый, необслуживаемый

Рецепты






  • Количество рецептов

100

100

100
  • Количество записей на рецепт

200

200

200
  • Количество элементов на запись

200

200

200
  • Память рецептур

Встроенная 32 Кбайт Flash, расширяемая

Встроенная 32 Кбайт Flash, расширяемая

Встроенная 32 Кбайт Flash, расширяемая

Экраны/ количество






  • Количество экранов

500

500

500
  • Количество тегов

1,024

1,024

1,024
  • Мониторинг граничных значений величин

Есть

Есть

Есть
  • Мультиплексирование переменных

Есть

Есть

Есть

Элементы изображений






  • Текстовые объекты

2500 текстовых элементов

2500 текстовых элементов

2500 текстовых элементов
  • Графические объекты

Точечная графика

Точечная графика

Точечная графика
  • динамические объекты

Диаграммы/ кривые, бар-графики, слайдеры, скрываемые кнопки

Диаграммы/ кривые, бар-графики, слайдеры, скрываемые кнопки

Диаграммы/ кривые, бар-графики, слайдеры, скрываемые кнопки

Списки






  • Количество текстовых списков

300

300

300
  • Количество списков графики

100

100

100
  • Библиотеки

Есть

Есть

Есть

Защита доступа






  • Количество групп пользователей

50

50

50
  • Уровней прав пользователей

32

32

32
  • Экспорт паролей

Есть

Есть

Есть

Носители данных






  • PC карта

Нет

Нет

Нет
  • CF карта

Нет

Нет

Нет
  • Multi Media карта

Есть

Есть

Есть

Регистрация/драйвер принтера






  • Печать/архивирование

-

-

-
  • Драйвер принтера

-

-

-

Шрифты






  • Шрифт клавиатуры

США (английский)

США (английский)

США (английский)

Языки






  • Интерактивных языков

16

16

16
  • Поддерживаемые языки

Русский, английский, венгерский, голландский, греческий, датский, испанский, итальянский, китайский, корейский, немецкий, норвежский, польский, португальский, тайваньский, турецкий, финский, французский, чешский/ словацкий, шведский, японский

Русский, английский, венгерский, голландский, греческий, датский, испанский, итальянский, китайский, корейский, немецкий, норвежский, польский, португальский, тайваньский, турецкий, финский, французский, чешский/ словацкий, шведский, японский

Русский, английский, венгерский, голландский, греческий, датский, испанский, итальянский, китайский, корейский, немецкий, норвежский, польский, португальский, тайваньский, турецкий, финский, французский, чешский/ словацкий, шведский, японский
  • Шрифты

Tahoma, стандартный шрифт WinCC flexible-Standard, идеографические языки, все шрифты свободно масштабируемые

Tahoma, стандартный шрифт WinCC flexible-Standard, идеографические языки, все шрифты свободно масштабируемые

Tahoma, стандартный шрифт WinCC flexible-Standard, идеографические языки, все шрифты свободно масштабируемые

Загрузка/считывание проекта






  • Передача параметров конфигурации

Через MPI/PROFIBUS DP, последовательный интерфейс, автоматическая идентификация процесса

Через MPI/PROFIBUS DP, последовательный интерфейс, автоматическая идентификация процесса

Через MPI/PROFIBUS DP, последовательный интерфейс, автоматическая идентификация процесса

Расширяемость/ открытость






  • OPP

Есть

Есть

Есть

Механические характеристики







Тип корпуса (фронтальная панель)

Преимущественно пластик

Преимущественно пластик

Преимущественно пластик

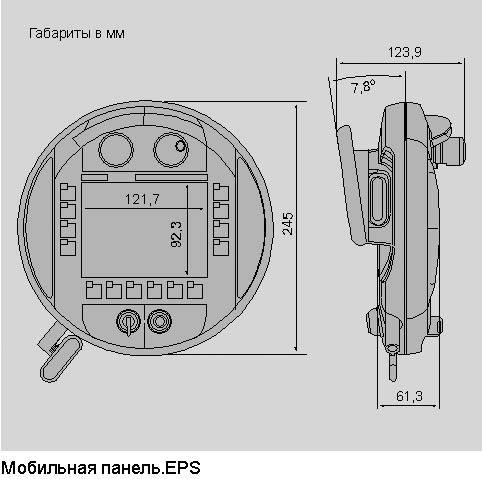

Габариты







Диаметр корпуса/глубина

245 мм/ 58 мм

245 мм/ 58 мм

245 мм/ 58 мм

Масса







Масса

1.3 кг

1.3 кг

1.3 кг



6AV6 645-0BA01-0AX0

6AV6 645-0BB01-0AX0

6AV6 645-0BC01-0AX0

Напряжение питания







Напряжение питания

через соединительную коробку

через соединительную коробку

через соединительную коробку

Память






  • Тип

Flash / RAM

Flash / RAM

Flash / RAM
  • Память для хранения данных проекта

2048 Кбайт/ без возможности расширения

2048 Кбайт/ без возможности расширения

2048 Кбайт/ без возможности расширения

Конфигурирование







Инструментальные средства

WinCC flexible Compact 2005 и выше (заказывается отдельно)

WinCC flexible Compact 2005 и выше (заказывается отдельно)

WinCC flexible Compact 2005 и выше (заказывается отдельно)

Дисплей







Тип

STN, 256 цветов

STN, 256 цветов

STN, 256 цветов

Размер

5.7 " (121 мм x 92 мм)

5.7 " (121 мм x 92 мм)

5.7 " (121 мм x 92 мм)

Разрешение, точек

320 x 240

320 x 240

320 x 240

Наработка на отказ (при 25 °C)

Приблизительно 50000 час.

Приблизительно 50000 час.

Приблизительно 50000 час.

Расширение функций органов управления и индикации







Использование светодиодов клавиатуры в качестве выходов периферийного PN устройства

F1...F8

F1...F8

F1...F8

Использование клавиатуры в качестве входов периферийного PN устройства

F1...F14

F1...F14

F1...F14

Органы управления







Клавиатура

Мембранная и сенсорная

Мембранная и сенсорная

Мембранная и сенсорная

Программируемые функциональные клавиши

14 функциональных клавиш, из них 8 с встроенными светодиодами

14 функциональных клавиш, из них 8 с встроенными светодиодами

14 функциональных клавиш, из них 8 с встроенными светодиодами

Системные клавиши

0

0

0

Сенсорная клавиатура

Аналоговая, резистивная

Аналоговая, резистивная

Аналоговая, резистивная

Ввод цифровой/ буквенной информации

Есть/ Есть

Есть/ Есть

Есть/ Есть

Кнопка STOP

Нет

Есть, 2-канальная (может включаться в цепь экстренного отключения питания)

Есть, 2-канальная (может включаться в цепь экстренного отключения питания)

Переключатель подтверждения

2-канальный, 3-позиционный

2-канальный, 3-позиционный

2-канальный, 3-позиционный

Замок блокировки органов управления

Нет

Нет

Есть, 3-позиционный

Подсветка клавиатуры

Нет

Нет

Есть

Маховичок

Нет

Нет

Есть

Степень защиты







Степень защиты корпуса IP65

Есть

Есть

Есть

Стандарты и сертификаты







Сертификаты

CE, cULus, C-TICK, SIBE

CE, cULus, C-TICK, SIBE

CE, cULus, C-TICK, SIBE
  • Категория безопасности по EN954-1

Категория 3 (для кнопки STOP)

Категория 3 (для переключателя подтверждения и кнопки STOP)

Категория 3 (для переключателя подтверждения и кнопки STOP)

Окружающая среда







Относительная влажность, не более

80%

80%

80%

Свободное падение с высоты, не более

1.5 м

1.5 м

1.5 м

Диапазон температур:






  • рабочий

0 ... +40°C

0 ... +40°C

0 ... +40°C
  • хранения и транспортировки

-20 ... +60°C

-20 ... +60°C

-20 ... +60°C

Опции 







Приборы ввода/вывода

Принтер

Принтер

Принтер

Сигнализаторы







Светодиоды

Зеленые

Зеленые

Зеленые

Звуковые

Нет

Нет

Нет

Интерфейсы







Интерфейсы

1 x RS-485

1 x RS-485

1 x RS-485

Слот PC карты

Нет

Нет

Нет

Слот CF карты

Нет

Нет

Нет

Слот Multi Media карты

1 x слот ММ карты

1 x слот ММ карты

1 x слот ММ карты

USB

Нет

Нет

Нет

Ethernet

1 x Ethernet (RJ45)

1 x Ethernet (RJ45)

1 x Ethernet (RJ45)

Операционная система







Операционная система

Windows CE

Windows CE

Windows CE

Процессор







Процессор

32-разрядный RISC процессор, 200 МГц

32-разрядный RISC процессор, 200 МГц

32-разрядный RISC процессор, 200 МГц

Функции с WinCC flexible







Приложения/ опции

Sm@rt Service , Sm@rt Access

Sm@rt Service , Sm@rt Access

Sm@rt Service , Sm@rt Access

Visual Basic script

Нет

Нет

Нет

Планировщик задач

Есть

Есть

Есть

Система помощи

Есть

Есть

Есть

Состояния/ управление

Для SIMATIC S7

Для SIMATIC S7

Для SIMATIC S7

Система сообщений






  • Количество сообщений

2,000

2,000

2,000
  • битовые сообщения

Есть

Есть

Есть
  • аналоговые сообщения

Есть

Есть

Есть
  • Буфер сообщений

Кольцевой буфер (n x 256 записей), энергонезависимый, необслуживаемый

Кольцевой буфер (n x 256 записей), энергонезависимый, необслуживаемый

Кольцевой буфер (n x 256 записей), энергонезависимый, необслуживаемый

Рецепты






  • Количество рецептов

100

100

100
  • Количество записей на рецепт

200

200

200
  • Количество элементов на запись

200

200

200
  • Память рецептур

Встроенная 32 Кбайт Flash, расширяемая

Встроенная 32 Кбайт Flash, расширяемая

Встроенная 32 Кбайт Flash, расширяемая

Экраны/ количество






  • Количество экранов

500

500

500
  • Количество тегов

1,024

1,024

1,024
  • Мониторинг граничных значений величин

Есть

Есть

Есть
  • Мультиплексирование переменных

Есть

Есть

Есть

Элементы изображений






  • Текстовые объекты

2500 текстовых элементов

2500 текстовых элементов

2500 текстовых элементов
  • Графические объекты

Точечная графика

Точечная графика

Точечная графика
  • динамические объекты

Диаграммы/ кривые, бар-графики, слайдеры, скрываемые кнопки

Диаграммы/ кривые, бар-графики, слайдеры, скрываемые кнопки

Диаграммы/ кривые, бар-графики, слайдеры, скрываемые кнопки

Списки






  • Количество текстовых списков

300

300

300
  • Количество списков графики

100

100

100
  • Библиотеки

Есть

Есть

Есть

Защита доступа






  • Количество групп пользователей

50

50

50
  • Уровней прав пользователей

32

32

32
  • Экспорт паролей

Есть

Есть

Есть

Носители данных






  • PC карта

Нет

Нет

Нет
  • CF карта

Нет

Нет

Нет
  • Multi Media карта

Есть

Есть

Есть

Регистрация/драйвер принтера






  • Печать/архивирование

-

-

-
  • Драйвер принтера

-

-

-

Шрифты






  • Шрифты клавиатуры

США (английский)

США (английский)

США (английский)

Языки






  • Интерактивных языков

16

16

16
  • Поддерживаемые языки

Русский, английский, венгерский, голландский, греческий, датский, испанский, итальянский, китайский, корейский, немецкий, норвежский, польский, португальский, тайваньский, турецкий, финский, французский, чешский/ словацкий, шведский, японский

Русский, английский, венгерский, голландский, греческий, датский, испанский, итальянский, китайский, корейский, немецкий, норвежский, польский, португальский, тайваньский, турецкий, финский, французский, чешский/ словацкий, шведский, японский

Русский, английский, венгерский, голландский, греческий, датский, испанский, итальянский, китайский, корейский, немецкий, норвежский, польский, португальский, тайваньский, турецкий, финский, французский, чешский/ словацкий, шведский, японский
  • Шрифты

Tahoma, стандартный шрифт WinCC flexible-Standard, идеографические языки, все шрифты свободно масштабируемые

Tahoma, стандартный шрифт WinCC flexible-Standard, идеографические языки, все шрифты свободно масштабируемые

Tahoma, стандартный шрифт WinCC flexible-Standard, идеографические языки, все шрифты свободно масштабируемые

Загрузка/считывание проекта






  • Передача параметров конфигурации

Через последовательный интерфейс, Ethernet, автоматическая идентификация процесса

Через последовательный интерфейс, Ethernet, автоматическая идентификация процесса

Через последовательный интерфейс, Ethernet, автоматическая идентификация процесса

Расширяемость/ открытость






  • OPP

Есть

Есть

Есть

Механические характеристики







Тип корпуса (фронтальной панели)

Преимущественно пластик

Преимущественно пластик

Преимущественно пластик

Габариты







Диаметр корпуса/ глубина

245 мм/ 58 мм

245 мм/ 58 мм

245 мм/ 58 мм

Масса







Масса

1.3 кг

1.3 кг

1.3 кг



Чертеж

Мобильная панель 177 – вид спереди и сбоку



Дальнейшая информация

Дополнительную информацию Вы можете получить в Интернете по адресу.

http://www.siemens.com/mobile-panels

Заказные данные

Заказной №ОписаниеВес (кг)ДоставкаМин. зак. (шт)
6AV6645-0AA01-0AX0SIMATIC MOBILE PANEL 177 DP, МОБИЛЬНАЯ ПАНЕЛЬ ОПЕРАТОРА НА БАЗЕ WINDOWS CE С ВСТРОЕННОЙ КНОПКОЙ РАЗРЕШЕНИЯ РАБОТЫ, КОНФИГУРИРУЕТСЯ С WINCC FLEXIBLE 2005 COMPACT И ВЫШЕ 2.13 - 5 недель (A)1
6AV6645-0AB01-0AX0SIMATIC MOBILE PANEL 177 DP, МОБ. ПАНЕЛЬ НА БАЗЕ WIN CE С ВСТРОЕННОЙ КНОПКОЙ РАЗРЕШЕНИЯ РАБОТЫ И КНОПКОЙ ЭКСТРЕННОГО ОТКЛЮЧЕНИЯ ПИТАНИЯ, КОНФИГУРИРУЕТСЯ С WINCC FLEXIBLE 2005 COMPACT И ВЫШЕ2.13 - 5 недель (A)1
6AV6645-0AC01-0AX0SIMATIC MOBILE PANEL 177 DP, МОБ. ПАНЕЛЬ НА БАЗЕ WIN CE С ВСТРОЕННОЙ КНОПКОЙ РАЗРЕШЕНИЯ РАБОТЫ, ЭКСТРЕННОГО ОТКЛЮЧЕНИЯ ПИТАНИЯ И ПОВОРОТНЫМ ВЫКЛЮЧАТЕЛЕМ, КОНФИГУРИРУЕТСЯ С WINCC FLEXIBLE 2005 COMPACT И ВЫШЕ2.13 - 5 недель (A)1
6AV6645-0BA01-0AX0SIMATIC MOBILE PANEL 177 PN, МОБИЛЬНАЯ ПАНЕЛЬ ОПЕРАТОРА НА БАЗЕ WINDOWS CE С ВСТРОЕННОЙ КНОПКОЙ РАЗРЕШЕНИЯ РАБОТЫ, КОНФИГУРИРУЕТСЯ С WINCC FLEXIBLE 2005 COMPACT И ВЫШЕ 2.13 - 5 недель (A)1
6AV6645-0BB01-0AX0SIMATIC MOBILE PANEL 177 PN, МОБ. ПАНЕЛЬ НА БАЗЕ WIN CE С ВСТРОЕННОЙ КНОПКОЙ РАЗРЕШЕНИЯ РАБОТЫ И КНОПКОЙ ЭКСТРЕННОГО ОТКЛЮЧЕНИЯ ПИТАНИЯ, КОНФИГУРИРУЕТСЯ С WINCC FLEXIBLE 2005 COMPACT И ВЫШЕ2.13 - 5 недель (A)1
6AV6645-0BC01-0AX0SIMATIC MOBILE PANEL 177 PN, МОБ. ПАНЕЛЬ НА БАЗЕ WIN CE С ВСТРОЕННОЙ КНОПКОЙ РАЗРЕШЕНИЯ РАБОТЫ, ЭКСТРЕННОГО ОТКЛЮЧЕНИЯ ПИТАНИЯ И ПОВОРОТНЫМ ВЫКЛЮЧАТЕЛЕМ, КОНФИГУРИРУЕТСЯ С WINCC FLEXIBLE 2005 COMPACT И ВЫШЕ2.13 - 5 недель (A)1
6AV6651-5BA01-0AA0СТАРТОВЫЙ ПАКЕТ DP PLUS MOBILE PANEL 177; СОСТОИТ ИЗ: MOBILE PANEL 177 DP С ВСТРОЕННОЙ КНОПКОЙ РАЗРЕШЕНИЯ РАБОТЫ, ЭКСТРЕННОГО ОТКЛЮЧЕНИЯ ПИТАНИЯ И ПОВОРОТНЫМ ВЫКЛЮЧАТЕЛЕМ, CONNECTIVITY BOX DP PLUS, КАБЕЛЬ DP 10 M, КРЕПЛЕНИЯ К СТЕНЕ, WINCC FLEXIBLE COMPACT33 - 5 недель (A)1
6AV6651-5DA01-0AA0СТАРТОВЫЙ ПАКЕТ DP PLUS MOBILE PANEL 177; СОСТОИТ ИЗ: MOBILE PANEL 177 PN С ВСТРОЕННОЙ КНОПКОЙ РАЗРЕШЕНИЯ РАБОТЫ, ЭКСТРЕННОГО ОТКЛЮЧЕНИЯ ПИТАНИЯ И ПОВОРОТНЫМ ВЫКЛЮЧАТЕЛЕМ, CONNECTIVITY BOX PN PLUS, КАБЕЛЬ PN 10 M, КРЕПЛЕНИЯ К СТЕНЕ, WINCC FLEXIBLE COMPACT33 - 5 недель (A)1

Аксессуары

Заказной №ОписаниеВес (кг)ДоставкаМин. зак. (шт)
6AV6574-1AA04-4AA0SIMATIC MOBILE PANEL 170, СЕРВИСНЫЙ ПАКЕТ: ЗАЩИТНЫЙ КОЛПАЧОК ДЛЯ ВХОД. КАБЕЛЬНОГО ОТВЕРСТИЯ; 2 ВТУЛКИ ДЛЯ ПОДКЛЮЧЕНИЯ КАБЕЛЕЙ К СОЕД. КОРОБКЕ; КОМПЛЕКТ ВИНТОВ ДЛЯ КРЕПЛЕНИЯ КРЫШКИ СОЕД. КОРОБКИ; ДВЕ 12-ПОЛЮСНЫЕ СОЕД. КОРОБКИ0.0523 - 5 недель (A)1
6AV6574-1AB04-4AA0SIMATIC MOBILE PANEL 170, ЭТИКЕТКИ ДЛЯ МАРКИРОВКИ КЛАВИАТУРЫ0.0443 - 5 недель (A)1
6AV6574-1AD04-4AA0SIMATIC MOBILE PANEL 170, ЗАЩИТНАЯ ПРОЗРАЧНАЯ МЕМБРАНА ДЛЯ ЗАЩИТЫ ЭКРАНА ОТ ЗАГРЯЗНЕНИЙ, УПАКОВКА 10 ШТУК0.083 - 5 недель (A)1
6AV6574-1AF04-4AA0SIMATIC MOBILE PANEL 170, КРОНШТЕЙН ДЛЯ ВРЕМЕННОГО ХРАНЕНИЯ ПАНЕЛИ ОПЕРАТОРА НА СТЕНЕ1.33 - 5 недель (A)1
6AV6574-1AG04-4AA0ДОПОЛНИТЕЛЬНЫЙ КЛЮЧ ДЛЯ МОБИЛЬНЫХ ПАНЕЛЕЙ, ОСНАЩЕННЫХ КЛЮЧОМ, УПАКОВКА ИЗ 10 ШТУК0.23 - 5 недель (A)1
6AV6671-1CB00-0AX0МИКРО КАРТА ПАМЯТИ (MMC) ДЛЯ SIMATIC OP77B, 64 МБАЙТ0.0153 - 5 недель (A)1
6AV6671-5AD00-0AX0ДОПОЛНИТЕЛЬНЫЙ НАБОР АККУМУЛЯТОРОВ ДЛЯ MOBILE PANEL 177 DP И 177 PN0.13 - 5 недель (A)1
6AV6671-5AE00-0AX0СОЕДИНИТЕЛЬНАЯ КОРОБКА DP BASIC ДЛЯ МОБИЛЬНЫХ ПАНЕЛЕЙ MOBILE PANEL 170 И 177 DP0.5063 - 5 недель (A)1
6AV6671-5AE01-0AX0СОЕДИНИТЕЛЬНАЯ КОРОБКА PN BASIC ДЛЯ МОБИЛЬНОЙ ПАНЕЛИ MOBILE PANEL 177 PN0.5063 - 5 недель (A)1
6AV6671-5AE10-0AX0СОЕДИНИТЕЛЬНАЯ КОРОБКА DP PLUS ДЛЯ МОБИЛЬНЫХ ПАНЕЛЕЙ MOBILE PANEL 170 И 177 DP0.5893 - 5 недель (A)1
6AV6671-5AE11-0AX0СОЕДИНИТЕЛЬНАЯ КОРОБКА PN PLUS ДЛЯ МОБИЛЬНОЙ ПАНЕЛИ MOBILE PANEL 177 PN0.5893 - 5 недель (A)1
6AV6691-1AB01-0AA0РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ПО SIMATIC WINCC FLEXIBLE COMPACT/ STANDARD/ ADVANCED 03/2004, НЕМЕЦКИЙ ЯЗЫК1.1273 - 5 недель (A)1
6AV6691-1AB01-0AB0РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ПО SIMATIC WINCC FLEXIBLE COMPACT/ STANDARD/ ADVANCED 03/2004, АНГЛИЙСКИЙ ЯЗЫК1.7363 - 5 недель (A)1
6AV6691-1AB01-0AC0РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ПО SIMATIC WINCC FLEXIBLE COMPACT/ STANDARD/ ADVANCED, ФРАНЦУЗКИЙ ЯЗЫК0.53 - 5 недель (A)1
6AV6691-1AB01-0AD0РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ПО SIMATIC WINCC FLEXIBLE COMPACT/ STANDARD/ ADVANCED, ИТАЛЬЯНСКИЙ ЯЗЫК0.53 - 5 недель (A)1
6AV6691-1AB01-0AE0РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ПО SIMATIC WINCC FLEXIBLE COMPACT/ STANDARD/ ADVANCED, ИСПАНСКИЙ ЯЗЫК0.53 - 5 недель (A)1
6AV6691-1CA01-2AA0РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ WINCC FLEXIBLE COMMUNICATION 07/2007, НЕМЕЦКИЙ ЯЗЫК0.25по запросу (D)1
6AV6691-1CA01-2AB0РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ WINCC FLEXIBLE COMMUNICATION 07/2007, АНГЛИЙСКИЙ ЯЗЫК0.25по запросу (D)1
6AV6691-1CA01-2AC0РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ WINCC FLEXIBLE COMMUNICATION 07/2007, ФРАНЦУЗСКИЙ ЯЗЫК0.25по запросу (D)1
6AV6691-1CA01-2AD0РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ WINCC FLEXIBLE COMMUNICATION 07/2007, ИТАЛЬЯНСКИЙ ЯЗЫК0.25по запросу (D)1
6AV6691-1CA01-2AE0РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ WINCC FLEXIBLE COMMUNICATION 07/2007, ИСПАНСКИЙ ЯЗЫК0.25по запросу (D)1
6AV6691-1DK01-0AA0РАБОЧИЕ ИНСТРУКЦИИ ПО MOBILE PANEL 177 (07/2005). (WINCC FLEXIBLE). НЕМЕЦКИЙ0.33 - 5 недель (A)1
6AV6691-1DK01-0AB0РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ПО MOBILE PANEL 177 (07/2005). (WINCC FLEXIBLE). НА АНГЛИЙСКОМ ЯЗЫКЕ0.33 - 5 недель (A)1
6AV6691-1DK01-0AC0РАБОЧИЕ ИНСТРУКЦИИ ПО MOBILE PANEL 177 (07/2005). (WINCC FLEXIBLE). ФРАНЦУЗСКИЙ0.33 - 5 недель (A)1
6AV6691-1DK01-0AD0РАБОЧИЕ ИНСТРУКЦИИ ПО MOBILE PANEL 177 (07/2005). (WINCC FLEXIBLE). ИТАЛЬЯНСКИЙ0.53 - 5 недель (A)1
6AV6691-1DK01-0AE0РАБОЧИЕ ИНСТРУКЦИИ ПО MOBILE PANEL 177 (07/2005). (WINCC FLEXIBLE). ИСПАНСКИЙ0.33 - 5 недель (A)1
6AV6691-1SA01-0AX0CD С КОМПЛЕКТОМ ДОКУМЕНТАЦИИ ПО SIMATIC HMI, PDF-ФОРМАТ, АНГ./ НЕМ. ЯЗЫК. СОСТАВ: РУКОВОДСТВА ПО SIMATIC OP/ TP/ MP/ PANEL PC; ПО ОРГАНИЗАЦИИ СВЯЗИ С СИСТЕМАМИ АВТОМАТИЗАЦИИ; ПО КОНФИГУРИРОВАНИЮ; ПО ПРОГРАММНОМУ ОБЕСПЕЧЕНИЮ0.1183 - 5 недель (A)1
6XV1440-4AH20КАБЕЛЬ ПОДКЛЮЧЕНИЯ MOBILE PANEL 170, ДЛИНА 2М0.3433 - 5 недель (A)1
6XV1440-4AH50КАБЕЛЬ ПОДКЛЮЧЕНИЯ MOBILE PANEL 170, ДЛИНА 5М0.6623 - 5 недель (A)1
6XV1440-4AH80КАБЕЛЬ ПОДКЛЮЧЕНИЯ MOBILE PANEL 170, СПЕЦИАЛЬНАЯ ДЛИНА 8М0.9по запросу (D)1
6XV1440-4AN10КАБЕЛЬ ПОДКЛЮЧЕНИЯ MOBILE PANEL 170, ДЛИНА 10М1.23 - 5 недель (A)1
6XV1440-4AN15КАБЕЛЬ ПОДКЛЮЧЕНИЯ MOBILE PANEL 170, СПЕЦИАЛЬНАЯ ДЛИНА 15М1.83 - 5 недель (A)1
6XV1440-4AN20КАБЕЛЬ ПОДКЛЮЧЕНИЯ MOBILE PANEL 170, СПЕЦИАЛЬНАЯ ДЛИНА 20М2.4по запросу (D)1
6XV1440-4AN25КАБЕЛЬ ПОДКЛЮЧЕНИЯ MOBILE PANEL 170, ДЛИНА 25М2.83 - 5 недель (A)1
6XV1440-4BH20КАБЕЛЬ ПОДКЛЮЧЕНИЯ MOBILE PANEL 177 PN, ДЛИНА 2 М0.3433 - 5 недель (A)1
6XV1440-4BH50КАБЕЛЬ ПОДКЛЮЧЕНИЯ MOBILE PANEL 177 PN, ДЛИНА 5 М0.6623 - 5 недель (A)1
6XV1440-4BH80КАБЕЛЬ ПОДКЛЮЧЕНИЯ MOBILE PANEL 177 PN, ДЛИНА 8 М0.93 - 5 недель (A)1
6XV1440-4BN10КАБЕЛЬ ПОДКЛЮЧЕНИЯ MOBILE PANEL 177 PN, ДЛИНА 10 М1.23 - 5 недель (A)1
6XV1440-4BN15КАБЕЛЬ ПОДКЛЮЧЕНИЯ MOBILE PANEL 177 PN, ДЛИНА 15 М1.83 - 5 недель (A)1
6XV1440-4BN20КАБЕЛЬ ПОДКЛЮЧЕНИЯ MOBILE PANEL 177 PN, ДЛИНА 20 М2.43 - 5 недель (A)1
6XV1440-4BN25КАБЕЛЬ ПОДКЛЮЧЕНИЯ MOBILE PANEL 177 PN, ДЛИНА 25 М2.83 - 5 недель (A)1
