SIMATIC MP 277 INOX

Разделы

SIMATIC MP 277 INOX



  • Подобно другим операторским панелям, Multi Panels (MP) используются для местной визуализации и управления
  • Данные в буфере сообщений остаются даже при выключении панели, батарейка не требуется
  • Функциональность PLC может быть интегрирована на платформу MP 277 с опцией WinAC MP
  • Их функциональность может быть расширена установкой дополнительных приложений (опций для Multi Panel и Panel)
  • SIMATIC MP 277 в сочетании с Windows CE образуют мощную платформу, объединяющую прочность панели оператора с гибкостью компьютера
  • Пиксельный графический дисплей 10.4" TFT, цветной (64k цветов)
  • Сенсорный экран (аналоговый/резистивный)

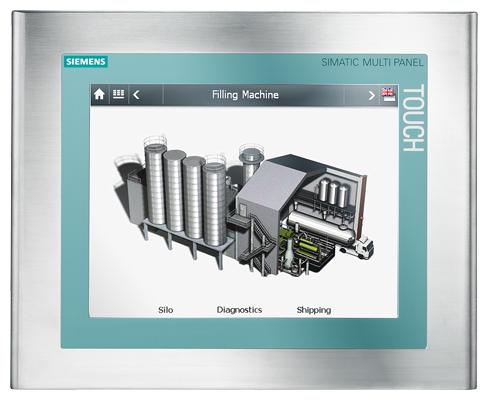

  • Сенсорная панель MP 277 INOX с передней поверхностью из нержавеющей стали (DIN EN 1672-2). Эта версия расширяет область применения Multi Panel 277 для специальных применений, внешних условий, и специальных секторов промышленности, например для пищевой, табачных производств и производств напитков.
  • Встроенные интерфейсы MPI, PROFIBUS DP, USB, PROFINET (Ethernet TCP/IP)




Особенности

SIMATIC MP 277 INOX
  • Полная поддержка требований концепции Totally Integrated Automation (TIA): повышение продуктивности, снижение инженерных затрат, снижение затрат на эксплуатацию
  • Возможность модульного расширения опциональными пакетами программ:
    • WinAC MP for MP 277/программный контроллер PLC
    • WinCC flexible/SmartAcсess для организации обмена данными между различными SIMATIC HMI системами
    • WinCC flexible/SmаrtService ля дистанционного обслуживания машины/ установки через Internet/intranet
    • WinCC flexible/OPC сервер для организации обмена данными с компьютерными приложениями различных производителей
    • Microsoft Pocket Internet Explorer (включен в соств поставки)
    • IE6 для Win CE интегрирован в пакет азработки WinCC flexible 2007 или выше.
    • WinCC flexible/ProAgent для создания системы быстрой   диагностики оборудования и машин
    • WinCC flexible/Audit для управления пользователями (отслеживание и запись всех действий операторов)
  • Снижение эксплуатационных затрат:
    • Сохранение резервных копий/восстановление через Ethernet (TCP/IP), USB, MPI, PROFIBUS DP или с помощью SD/ мульти-медиа карты
    • Дистанционная загрузка/ считывание параметров конфигурации и прошивки
    • Возможность перезагрузки специфичных драйверов
    • Длительный срок службы подсветки дисплея
  • Наличие библиотеки с большим количеством готовых графических объектов
  • Возможность применения во всех регионах земного шара:
    • Поддержка в проекте до 32 языков для формирования текстовой информации в проектах, включая азиатские языки и кириллицу
    • До 16 интерактивных языков, выбираемых непосредственно на панели
  • Набор стандартных аппаратных и программных интерфейсов:
    • Слот для установки SD/ММС карт карты для расширения памяти, сохранения/ восстановления резервных копий и дополнительных интерфейсов
    • Ethernet (TCP/IP) для централизованного хранения данных и управления проектом через Ethernet, а также организации связи с системами автоматизации SIMATIC S7
    • Стандартный формат Windows сохранения данных (CSV) для архивов и рецептур с возможностью использования для их обработки стандартных приложений (например, Microsoft Excel)




Область применения

SIMATIC MP 277 INOX

Многофункциональные панели SIMATIC MP 277 находят применение для решения задач автоматического управления и мониторинга на машинном уровне во всех областях промышленного производства. Значительному расширению возможных сфер их применения способствует возможность просмотра HTML документов с помощью Microsoft Pocket Internet Explorer.

Дизайн без применения жесткого диска и вентиляторов позволяет использовать панели в условиях повышенной вибрации и присутствии пыли, в которых не применимы ПК. Быстрый старт и готовность к работе многофункциональных панелей после их включения также является преимуществом по сравнению с ПК.




Дизайн

SIMATIC MP 277 INOX
  • Компактный корпус с малой монтажной глубиной
  • Фронтальная панель, устойчивая к воздействию масел, загрязнений и моющих средств
  • Степень защиты IP66/NEMA 4x/NEMA 12 (спереди) или IP20 (сзади)
  • Съемный клемник для подключения цепи питания 24 В постю тока
  • Интерфейсы:
    • RS 485/RS 422 интрфейс для связи с контролерами (PPI, MPI, PROFIBUS DP до 12 Мбит/с)
    • USB для подключения мыши, клавиатуры, принтера, сканнера, загрузки/ считывания параметров конфигурации
    • Ethernet (TCP/IP) для обмена данными с компьютером более высокого уровня управления, подключения к сетевому принтеру, загрузки/ считывания параметров конфигурации; организации связи с системами автоматизации SIMATIC S7
  • Слот для карт SD/Multimedia




Функции

SIMATIC MP 277 INOX
  • Отображение и модификация значений технологических параметров
  • Отображение процесса:
    • разрешение VGA (640 x 480 пикселей)
    • поддержка 64k цветов
    • векторная графика (различные типы линий и 2-D объекты)
    • Динамическое позиционирование, отображение/ скрытие объектов
    • Пиксельная графика, дисплеи трендов и гистограмм
    • Вывод до 8 линий разных параметров на один элемент тренда;
  • Тренды тегов с возможностью пролистывания и масштабирования для доступа к данным исторических архивов с выбором требуемого отрезка времени; отображение значения тега в выбранное курсором время в таблице в нижней части элемента
  • Обширная библиотека графических объектов (SIMATIC HMI Symbol Library)
  • Экранные объекты: слайдер, шаблон, часы
  • Циклическое выполнение функций по сигналам таймера
  • Функции мультиплексирования тегов
  • Система сообщений
    • Битовые и аналоговые (о достижении граничных значений) сообщения
    • Свободно назначаемые классы сообщений (например, сообщения о состояниях/ неисправностях) для определения вызывающих их событий, порядка их отображения и механизма подтверждения получения сообщений
    • Статусные и аварийные сообщения с их историей
    • Энергонезависимый, не требующий обслуживания буфер сообщений
    • Всплывающее окно и таблица сообщений
  • Архивирование сообщений и значений технологических параметров (на компакт Flash карте или на сетевом носителе с передачей данных через Ethernet)
    • Различные типы архивов: кратковременные или последовательные архивы
    • Сохранение архивированных данных в стандартном Windows формате (CSV)
    • Интерактивная оценка архивных данных с помощью элементов вывода трендов
    • Обработка данных с помощью внешних стандартных компьютерных приложений (например, MS Excel и MS Access)
  • Функции печати (смотрите "Рекомендованные принтеры")
  • Выбор языка
    • 16 интерактивных языков из 32 поддерживаемых (включая русский и азиатские языки), языково-зависимые тексты и графика
  • Управление рецептами
    • С дополнительным сохранением данных на SD/MMC карте
    • Интерактивная/ автономная обработка данных на панели
    • Сохранение данных рецептов в стандартном Windows формате (CSV)
    • Обработка данных с помощью внешних стандартных компьютерных приложений (например, MS Excel, MS Access)
  • Поддержка средой исполнения функциональности TIA
    • Технология Direct keys (быстрые клавиши; для клавиатурных панелей это аппаратные клавиши, для сенсорных определяемые места на экране) через конфигурируемые как PROFIBUS DP или PROFINET IO периферийные входы может быть использована для быстрого управления программой контроллера
    • Для клавиатурных панелей, светодиоды на клавишах могут быть доступны как удаленная периферия
    • Процедуры Alarm S для генерации сообщений в контроллере для SIMATIC S7 и SIMOTION
    • Функциональность программатора с функциями просмотра и изменения переменных в контроллерах SIMATIC S7
    • SIMATIC сканер штрихкодов
    • Прямое подключение и контроль состояния ИБП SITOP UPS по кабелю USB
  • Переключение экранов из программы PLC
  • Вывод на экран документов в формате HTML с испоользованием MS Pocket Internet Explorer
  • Использование Visual Basic Script для реализации новых функций и связи с переменными (операции сравнения, организации циклов и т.д.)
  • Тексты подсказок для изображений, сообщений и переменных
  • Арифметические функции
  • Контроль граничных значений для контроля корректных значений входных и выходных параметров
  • Постоянное окно; фиксированная область экрана для вывода наиболее ответственной информации в сочетании с любыми другими экранными изображениями (например, значения наиболее важных технологических параметров, даты, времени и т.д.)
  • Простота обслуживания и конфигурирования
    • Сохранение резервной копии (Backup/Restore -> Image) и восстановление параметров конфигурации, операционной системы, данных и лицензий с использованием SD/ мульти-медиа карты или через Ethernet с опцией удаленного доступа с помощью опции SmartService.
    • Сохранение резервной копии и восстановление параметров конфигурации, операционной системы, исключая лицензионные ключи с использованием компьютера
    • Загрузка конфигурации по Ethernet/USB/MPI/PROFIBUS DP/модему/http
    • Сохранение конфигурации по Ethernet/USB/MPI/PROFIBUS DP/модему
    • Автоматическая идентификация процесса загрузки параметров конфигурации
    • Имитация работы панели на компьютере, оснащенном инструментальными средствами конфигурирования
    • Импорт/ экспорт текстов, включая сообщения, в формате CSV для перевода с использованием стандартных программ обработки текстов
    • Специфичные для проекта, централизованно изменяемые лицевые панели
  • Шаблон фонового экрана
    • Создание шаблона фонового экрана
    • Независимое от текущего экрана конфигурирование объектов
  • Система паролей
    • Обеспечение защиты доступа с учетом специальных требований в различных секторах промышленного производства
    • Разрешение доступа по идентификатору и паролю пользователя
    • Определение прав различных групп пользователей
  • Сервисные функции (при использовании дополнительной опции "WinCC flexible /Sm@rtService")
    • Формирование E-mail сообщений
    • Дистанционное управление SIMATIC HMI системой с использованием Internet Explorer
    • Web сервер с HTML страницами отображения состояния панели и сервисными функциями
  • Клиент/Сервер функциональность (опционально с опцией "WinCC flexible /Sm@rtAccess")
    • Дистанционное управление и мониторинг с других SIMATIC HMI систем
    • Запросы информации в масштабах предприятия и архивирование данных
Конфигурирование

Для конфигурирования многофункциональных панелей операторов SIMATIC MP277 необходим пакет SIMATIC WinCC flexible Standard или Advanced (см. "Программное обеспечение HMI").Проекты, созданные (для панелей выпускаемых ранее) в среде ProTool, могут быть перенесены в WinCC flexible.

Приложения/опции
  • WinAC MP программный PLC для Multi PanelsWinAC MP опция для MP 277 (программный контроллер с производительностью CPU 315) Удаленная периферия подключается по сети PROFIBUS DP

Замечания:

Для работы с программным контроллером WinAC MP требуется версия WinCC flexible 2007 или новее и MP 277 с встроенной энергонезависимой памятью

  • WinCC flexible /Sm@rtAccess; дистанционное управление и мониторинг, так же как коммуникации между панелями и системами SIMATIC HMI на PC
  • WinCC flexible /Sm@rtService; дистанционционная диагностика и сервис оборудования по Internet/intranet
  • WinCC flexible /OPC-Server Обмен данными с приложениями (например, MES, ERP, офисные приложения) различных производителей
  • WinCC flexible /Audit
  • WinCC flexible /ProAgent
  • SINUMERIK




Интеграция

SIMATIC MP 277 INOX

Панели MP 277 могут подключаться к:

  • SIMATIC S7-200/-300/-400
  • SIMATIC WinAC Software/Slot PLC
  • SIMATIC WinAC MP 2007
  • SIMATIC S5
  • SIMATIC 505
  • http протоколу с другими SIMATIC HMI системами (опционально с "WinCC flexible/Sm@rtAccess")
  • SIMOTION
  • SINUMERIK (опционально с " SINUMERIK HMI copy license WinCC flexible CE"; требуется дополнительно для конфигурирования "SINUMERIK HMI engineering package WinCC flexible
  • для дальнейшей информации смотрите Catalog NC 60)
  • OPC XML Server (опционально с "WinCC flexible /OPC server")
  • Контроллерами других фирм
    • Allen Bradley
    • Mitsubishi
    • LG GLOFA GM
    • Modicon
    • GE-Fanuc
    • Omron
    • Telemecanique Uni-Telway
  • По Ethernet (TCP/IP) с компьютерами для печати на сетевом принтере



Замечание:

Дальнейшая информация может быть найдена в разделе "Системные интерфейсы".




Технические данные




Чертеж

SIMATIC MP 277 INOX

Все размеры в миллиметрах. Погрешность ± 1 мм.




Дальнейшая информация

SIMATIC MP 277 INOX

Дальнейшая информация может быть найдена в Интернете по адресу:

http://www.siemens.com/inox-hmi-devices

Примечание:

Если Вам нужна особая модификация или расширение описанных здесь продуктов, обратитесь к разделу "Customized products". Там имеется информация о дополнительных, обычно имеющихся в наличии продуктах для отдельных отраслей промышленности, а также о возможностях модификации и адаптации стандартных продуктов по техническим требованиям заказчика.




Заказные данные

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номерPGОписание продуктаЦена
6AV6643-0ED01-2AX0271SIMATIC MP 277 10 TOUCH, СЕНСОРНАЯ МУЛЬТИПАНЕЛЬ С НЕРЖАВЕЮЩЕЙ ФРОНТАЛЬНОЙ ПАНЕЛЬЮ, ДИСПЛЕЙ ПОКРЫТ ЗАЩИТНОЙ МЕМБРАНОЙ, СТЕПЕНЬ ЗАЩИТЫ ФРОНТ. ПАНЕЛИ IP66K, EX 2/22, 10.4 TFT-ДИСПЛЕЙ, НАСТРОЙКА В СРЕДЕ WINCC FLEXIBLE 3363.38




Аксессуары

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номерPGОписание продуктаЦена
6AV6691-1SA01-0AX02APCD С КОМПЛЕКТОМ ДОКУМЕНТАЦИИ ПО SIMATIC HMI, PDF-ФОРМАТ, АНГ./ НЕМ. ЯЗЫК. СОСТАВ: РУКОВОДСТВА ПО SIMATIC OP/ TP/ MP/ PANEL PC; ПО ОРГАНИЗАЦИИ СВЯЗИ С СИСТЕМАМИ АВТОМАТИЗАЦИИ; ПО КОНФИГУРИРОВАНИЮ; ПО ПРОГРАММНОМУ ОБЕСПЕЧЕНИЮ 38.16
