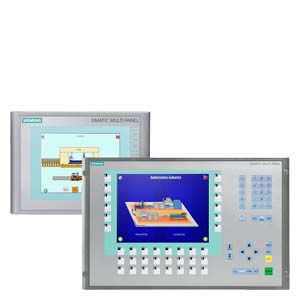

SIMATIC MP 277

• Подобно панелям оператора мульти-панели (МР) используются для управления и контроля оборудования на месте
• Их возможности можно расширить, установив дополнительные приложения для Windows CE (дополнительные мульти-панели и панели)
• Устройства SIMATIC MP 277B, работающие на Windows CE, совмещают в себе прочность панелей оператора с гибкостью ПК
• TFT-дисплей с поэлементным формированием изображения, цветной (64 тыс. цветов) с размером диагонали экрана 7,5" или 10,4"
• MP 277 с клавиатурой 8": 26 функциональных клавиш или прямых клавиш (например, через PROFINET IO)
• MP 277 с клавиатурой 10": 36 функциональных клавиш или прямых клавиш (например, через PROFINET IO)
• MP 277 8" и 10" Touch: Сенсорный экран (аналоговый/резистивный)
• Все интерфейсы встроенные, например MPI, PROFIBUS DP, USB, Ethernet, последовательный порт
• Долговечный не требующий обслуживания (надежный) буфер сообщений
• Windows CE 5.0



Особенности

SIMATIC MP 277

• Встроенный компонент Totally Integrated Automation (TIA): Повышенная производительность, минимум обслуживания и сокращение затрат
• Возможно модульное расширение следующими опциями:
  • ThinClient/MP для использования в качестве клиента терминала терминального сервера Windows
  • WinCC flexible/Sm@rtAccess для связи между различными системами SIMATIC HMI
  • WinCC flexible/Sm@rtService для удаленного обслуживания и ремонта оборудования/систем через сеть Интранет или Интернет
  • WinCC flexible/сервер OPC для связи с установками разных производителей
  • MS Pocket Internet Explorer (уже включен в комплект поставки)
• Уменьшение расходов на обслуживание и ввод в эксплуатацию:
  • Резервное копирование/восстановление через сеть Ethernet (TCP/IP), USB, MPI, PROFIBUS DP, RS 232 (последовательный) или карту PC/CF
  • Удаленная загрузка/выгрузка данных конфигурации и программно-аппаратного обеспечения
  • Определенные драйверы могут быть загружены повторно
  • Долгий срок службы дисплея с подсветкой
• Графическая библиотека с готовыми графическими объектами
• Может использоваться по всему миру:
  • Возможность настройки до 32 языков (включая азиатские и кириллические наборы символов)
  • До 16 языков можно выбрать во время работы
• Стандартные аппаратные и программные интерфейсы для повышения гибкости:
  • Комбинированный слот для карт SD/Multi Media Card для расширения памяти, резервного копирования/восстановления данных или для дополнительных интерфейсов
  • Ethernet (TCP/IP) для централизованного управления данными и проектом; при настройке с помощью WinCC flexible и для связи с линией управления SIMATIC S7
  • Стандартные форматы хранения данных Windows (CSV) для архивов и рецептов позволяют использовать их с другими стандартными средствами (например, Microsoft Excel)



Область применения

SIMATIC MP 277

Мульти-панели SIMANTIC MP 277 могут использоваться везде, где машины и системы управляются и контролируются непосредственно на месте в производственной, обрабатывающей или строительной системе автоматизации. Они используются в самых популярных отраслях и установках, и их применение может быть расширено дополнительными опциями, такими как отображение документов HTML посредством Microsoft Pocket Internet Explorer.

Windows CE обладает основным набором функций, необходимых для использования в сложных индустриальных условиях. Конструкция без дисков и вентиляторов позволяет использовать устройство в зонах повышенной вибрации или запыленности, где обычные ПК работать не могут. Мульти-панели имеют укороченное время загрузки и готовы к работе в кратчайшие сроки.



Дизайн

SIMATIC MP 277

• Компактный дизайн с малой глубиной установки
• Передняя панель защищена от проникновения различных масел, жиров и обычных моющих средств
• Степень защиты IP65/NEMA 4x/NEMA 12 (передняя часть) или IP20 (задняя часть)
• Разъемы для источников питания постоянного тока на 24 В

Интерфейсы:

• RS 485/RS 422 или Ethernet интерфейс для обработки соединений (MPI, PROFIBUS DP до 12 Мбит/сек, PROFINET)
• USB для подключения мыши, клавиатуры, принтера, сканера штрих-кодов и загрузки/выгрузки конфигурации
• Ethernet (TCP/IP) для обмена данными с ПК более высокого уровня, подключения сетевого принтера и загрузки/выгрузки конфигурации
• Комбинированное гнездо для карт SD/Multi Media Card
