SIMATIC MP 370 - Встраиваемая автоматизация

Многофункциональные панели (MP) могут использоваться как обычные панели оператора для контроля и управления машинами и механизмами на месте.

Функциональные возможности панелей могут быть расширены путем установки дополнительных приложений Windows CE (опции многофункциональных панелей)

Приборы серии SIMATIC MP 370 , основанные на использовании операционной системы Windows CE, совмещает в себе устойчивость аппаратуры панелей оператора к внешним воздействиям с гибкостью ПК

Пиксельная графика дисплей TFT с диагональю экрана 12.1" или 15.1", цветной (256 цветов)

MP 370 12“ Клавишная:
38 системных клавиш, 36 функциональных клавиш с возможностью программирования функций и определения маркировки (36 со светодиодами)
MP 370 12" и 15" Сенсорная:
Сенсорный экран (аналоговый/резистивный)

Все интерфейсы встроены, например MPI, PROFIBUS DP, USB, Ethernet, последовательный

SIMATIC MP 370 Keys [Клавишная] и MP 370 Touch [Сенсорная] - новаторские разработки приборов управления и преемники панелей оператора SIMATIC OP37 и сенсорных панелей SIMATIC TP37.

Особенности

Является составной частью концепции полностью интегрированной автоматизации (Totally Integrated Automation, TIA)
Повышает производительность, минимизирует издержки на инжиниринг, снижает затраты жизненного цикла

Опции модульных расширений мультипанелей
- Программный ПЛК SIMATIC WinAC MP
- ThinClient/MP для применения в качестве терминального сервера
- MS Pocket Internet Explorer (входит в комплект поставки)

Снижает стоимость обслуживания и начальные затраты за счет:
- Резервного копирования/восстановления по Ethernet (TCP/IP), USB, карте PC/CF, MPI, PROFIBUS DP, RS 232 (последовательный)
- Удаленной загрузки и выгрузки прикладного и системного ПО
- Возможности загрузки специализированных драйверов
- Длинного жизненного цикла лампы задней подсветки

Графическая библиотека укомплектованная готовыми к использованию объектами отображения

Возможность использования по всему миру:
- выбор из 32 языков (включая азиатские и кириллические)
- до 5 динамически переключаемых языков

Стандартные аппаратные и программные интерфейсы для повышения гибкости:
- слот PC/CF- карт для расширения памяти, резервирование/восстановление или дополнительные интерфейсы
- Ethernet (TCP/IP) для централизованного управления данными и проектами
- Стандартный формат Windows (CSV) для хранения архивов и рецептур делает возможным дальнейшую обработку с помощью стандартных инструментальных средств (например, MS Excel)

Область применения

Многофункциональные панели серии SIMATIC MP 370 могут использоваться в любых системах автоматизации, в которых требуется операторский контроль и управление машинами и агрегатами непосредственно на месте – идет ли речь об автоматизации производства продукции, автоматизации технологического процесса или об автоматизации сектора коммунальных услуг. Панели используются в ряде отраслей промышленности, причем область их применения может расширяться путем использования опций многофункциональных панелей, например, путем отображения документов HTML с помощью MS Pocket Internet Explorer.

Операционная система Windows CE обеспечивает выполнение основных условий, необходимых для эксплуатации панелей в жестких промышленных условиях. Способность работать без жесткого диска и вентиляции означает, что панели можно использовать там, где высокий уровень вибрации и степень запыленности накладывают ограничения на эксплуатацию ПК. Короткий интервал времени включения питания означает, что многофункциональные панели практически сразу после включения готовы к работе.

Дизайн

Цветной дисплей TFT с рабочей диагональю экрана 12.1" или 15.1", 256 цветов MP 370 12“ Key [Клавишная]:

Мембранная клавиатура, 38 системных клавиш, 36 функциональных клавиш с возможностью нанесения маркировки (36 со светодиодами), из которых 36 программируемых

MP 370 12“ and 15“ Touch [Сенсорная]:
- Сенсорный экран (аналоговый/резистивный)
Компактное устройство с монтажной глубиной корпуса 65 мм (MP 370 12" Клавишная), 59 мм(MP 370 12" Сенсорная) или 69 мм (MP 370 15" Сенсорная)
Лицевая сторона панели устойчива к воздействию различных масел, жиров и обычных моющих средств.
Степень защиты IP 65/NEMA 4x/NEMA 12 (лицевой стороны) или IP 20 (задней стороны прибора)
Разъемы для подключения к источнику питания пост. тока 24 В
Интерфейсы:
- интерфейсы TTY/RS 232, RS 485/RS 422 для подключения к ПЛК (MPI, PROFIBUS DP до 12 Мбит/сек)
- последовательный RS 232 интерфейс (принтер, загрузка/дистанционная загрузка)
- USB для подключения мыши, клавиатуры, принтера, считывателя штрих-кода и дистанционной загрузки/загрузки конфигурации
- интерфейс Ethernet (TCP/IP) для обмена данными с ПК более высоких уровней, для соединения с сетевым принтером и дистанционной загрузки/загрузки конфигурации
Разъем для установки компактной Флэш-карты (CF card)
Разъем для установки карты ПК

Функции

Отображение и изменение параметров процесса

Функциональные клавиши (только для MP 370B 12“ Клавишная)
поддерживает прямой запуск функций и макросов. Можно запрограммировать до 16 функций, инициируемых одновременно с помощью функциональных клавиш. Функциональные клавиши можно использовать как периферийные устройства прямого ввода управляющих сигналов по интерфейсу PROFIBUS DP.

Визуализация процесса:
- MP 370 12“:
  SVGA с разрешением (800 x 600 пиксель)
  MP 370 15“ Touch [Сенсорная]:
  XGA с разрешением (1024 x 768 пиксель)
  256 цвета для пиксельной графики, 16 цветов для текста
- Векторная графика (различные линии и геометрические фигуры)
- Динамическое позиционирование, отображение и скрытие объектов
- Пиксельная графика, кривые трендов и гистограммы
- Отображение до 8 кривых в окне кривых;
  Графическое представление кривых с функциями прокрутки и увеличения обеспечивает доступ к историческим (архивным) данным и позволяет свободно выбирать временные интервалы для отображаемых данных;
  строка считывания для определения текущих значений и отображение в виде таблицы
- Полный набор библиотек (библиотека символов SIMATIC HMI)
- Объекты: регулятор, измерительный прибор, часы
- Функция циклической обработки с использованием таймера для задания цикла

Функция мультиплексирования переменных

Система сообщений
- Управление сообщениями о рабочих состояниях, о неисправностях и системными сообщениями
- Сообщения о рабочих состояниях и о неисправностях, сопровождающие тренды архивных данных
- Конфигурируемое на этапе разработки отображение сообщений, окно сообщений и строка сообщения

Архивирование сообщений и значений процесса (на картахPC/CF или сетевом накопителе через Ethernet)
- Различные типы архивов: кратковременный и последовательный
- Хранение архивных данных в стандартном формате Windows (CSV)
- Статистическая обработка и оценка архивных значений процесса в режиме исполнения с помощью кривых трендов
- Статистическая обработка и оценка с помощью стандартных инструментальных средств MS Excel и MS Access

Журналы регистрации сообщений и журналы регистрации данных по рабочим сменам

Функции печати (см "Рекомендуемые принтеры”)

Переключение языков
5 языков в режиме исполнения, 32 языка проектирования, включая наборы символов кириллицы и азиатские

10-ти уровневая защита с помощью паролей

Управление рецептами
- С резервным хранением данных (на картах PC/CF )
- Редактирование на панели в режиме online/offline
- Хранение данных рецептов в стандартном формате Windows (CSV)
- Обработка с помощью стандартных инструментальных средств MS Excel и MS Access

Функциональные возможности STATUS/CONTROL VAR PG в сочетании с SIMATIC S5 и SIMATIC S7

Выбор отображения с ПЛК
поддерживает подсказку оператору со стороны ПЛК

Представление документов HTML с помощью MS Pocket Internet Explorer

Язык программирования Visual Basic Script, обеспечение гибкости системы с помощью создания и использования новых функций, включая работу с переменными ProTool (операции сравнения, циклы, и т.д.)

Тексты справок
для диаграмм процесса, сообщений и переменных

Математические функции

Контроль предельных значений(уставок)
для обеспечения безотказного контроля и управления входными и выходными данными

Постоянное окно;
задаваемая постоянная область экрана для вывода общей информации (например, важные параметры процесса, дата и время)

Простота проектирования и сопровождения благодаря
- резервному копированию и последующему восстановлению данных проектирования (конфигурации системы), операционной системы, записей данных и аппаратно-программного обеспечения на картах PC или CF или через Ethernet;
- резервному копированию и последующему восстановлению данных проектирования, операционной системы, записей данных и аппаратно-программного обеспечения на ПК;
- дистанционной загрузке/ загрузке данных проектирования по интерфейсам Ethernet/USB/MPI/PROFIBUS DP/RS 232/Модем и карты CF ;
- автоматической идентификации канала передачи;
- моделированию конфигурации системы непосредственно на конфигурационном компьютере;

Импорт/экспорт всех текстов, включая сообщения в формате CSV, для последующего их перевода с помощью стандартных текстовых процессоров

Проектирование

Конфигурирование системы выполняется с помощью программного обеспечения конфигурирования SIMATIC ProTool или SIMATIC ProTool/Pro Configuration (см. программное обеспечение конфигурирования и визуализации). Для MP 370 15" версия 6.0 + SP2 и выше.

Опции многофункциональных панелей

SIMATIC ProAgent/MP
Специализированная и быстрая диагностика ошибок технологических процессов на машинах и установках для SIMATIC S7 и SIMATIC HMI (см. Программное обеспечение HMI/программное обеспечение для диагностики процесса SIMATIC ProAgent).

SIMATIC WinAC MP
Программное обеспечение ПЛК под управлением Windows CE, выполняемое на Многофункциональной платформе SIMATIC MP 370 12“ (см Опции многофункциональных панелей оператора/SIMATIC WinAC MP).

SIMATIC ThinClient/MP
Использование сенсорных многофункциональных панелей как терминальных клиентов под управлением MS Windows и, в связи с этим, использование терминальных служб MS (см. Опции многофункциональных панелей/SIMATIC ThinClient/MP).

Интеграция

MP 370 может подключаться к:

SIMATIC S7-200/-300/-400

SIMATIC WinAC Software/Slot PLC

SIMATIC S5

SIMATIC 505

SINUMERIK

SIMOTION

ПЛК не Siemens New List ul1
- Allen Bradley
- Mitsubishi
- Telemecanique
- Lucky Goldstar GLOFA
- Modicon
- GE-Fanuc
- Omron New List ul2

По Ethernet (TCP/IP) к ПК верхнего уровня, сетевому принтеру

Замечание:
Более подробная информация приведена в разделе "Системные интерфейсы"

Технические данные (бумага)

	6AV6 545-0DA10-0AX0	6AV6 542-0DA10-0AX0	6AV6 545-0DB10-0AX0
Дисплей
Тип	TFT LCD	TFT LCD	TFT LCD
Размер	12.1" (246 мм x 184 мм)	12.1" (248 мм x 187 мм)	15.1" (308 мм x 232 мм)
Разрешение	800 x 600	800 x 600	1024 x 768
Количество отображаемых цветов	256	256	256
Наработка на отказ при 25 °C	50000 часов	50000 часов	50000 часов
Тип управлния
Элемнты контроля	Сенсорный экран	Мембранная клавиатура	Сенсорный экран
Тип элементов управления	Сенсорная клавиатура	Мембранная клавиатура	Сенсорная клавиатура
Функциональные клавиши, программируемые	Нет	36 функциональных клавиш, из них 36 с встроенными светодиодами	Нет
Мембранная клавиатура	Нет	Есть	Нет
Системные клавиши	0	38	0
Сенсорный экран	Аналоговый, резистивный	Нет	Аналоговый, резистивный
Буквенно-цифровой ввод	Есть/Есть	Есть/Есть	Есть/Есть
Внешняя мышь/ клавиатура/ сканер	USB / USB / USB	USB / USB / USB	USB / USB / USB
Тип выхода
Режимы свечения светодиодов	Нет	зеленый	зеленый
Звуковая сигнализация	Есть	Есть	Есть
Процессор
Процессор	64-разрядный RISC процессор, 300 МГц	64-разрядный RISC процессор, 300 МГц	64-разрядный RISC процессор, 300 МГц
Операционные системы
Операционная система	Windows CE	Windows CE	Windows CE
Память
Тип	Flash / RAM	Flash / RAM	Flash / RAM
Объем памяти пользователя	7168 Кбайт / 5689 KB опционально	7168 Кбайт / 5689 KB опционально	7168 Кбайт / 5689 KB опционально
Интерфейсы (опциональный выбор)
Порты	1 x TTY, 2 x RS232, 1 x RS422, 1 x RS485, до 12 Мбит/с	1 x TTY, 2 x RS232, 1 x RS422, 1 x RS485, до 12 Мбит/с	1 x TTY, 2 x RS232, 1 x RS422, 1 x RS485, до 12 Мбит/с
слот для установки PC карты	1 x PC слот карты	1 x PC слот карты	1 x PC слот карты
слот для установки CF карты	1 x CF слот карты	1 x CF слот карты	1 x CF слот карты
USB (Universal Serial Bus)	1 x USB	1 x USB	1 x USB
Ethernet	1 x Ethernet (RJ45)	1 x Ethernet (RJ45)	1 x Ethernet (RJ45)
SD/MMC SLOT	Нет	Нет	Нет
Специальные интерфейсы	Нет	Нет	Нет
Питание
Напряжение питания	=24 В	=24 В	=24 В
Допустимый диапазон отклонений	+20.4 до +28.8 В	+20.4 до +28.8 В	+20.4 до +28.8 В
Потребляемый ток, номинальное значение	1.15 A	1.15 A	1.8 A
Потребляемая мощность	28 Вт	28 Вт	41 Вт
Подключение UPS через последовательный интерфейс	Есть	Есть	Есть
Буферная батарея	Опциональная, 3.6 В	Опциональная, 3.6 В	Опциональная, 3.6 В
Часы
Часы	Аппаратные, защищенные батареей, синхронизируемые	Аппаратные, защищенные батареей, синхронизируемые	Аппаратные, защищенные батареей, синхронизируемые
Степень защиты
Фронтальная панель	IP65, NEMA 4, NEMA 4x, NEMA 12; (в установленном состоянии)
Остальная часть корпуса	IP20	IP20	IP20
Сертификаты и одобрения (в подготовке)
Сертификаты (в подготовке)	CE, FM Class I Div. 2, cULus, Ex Zone 2/22	CE, FM Class I Div. 2, cULus, Ex Zone 2/22	CE, FM Class I Div. 2, cULus, Ex Zone 2/22, C-TICK

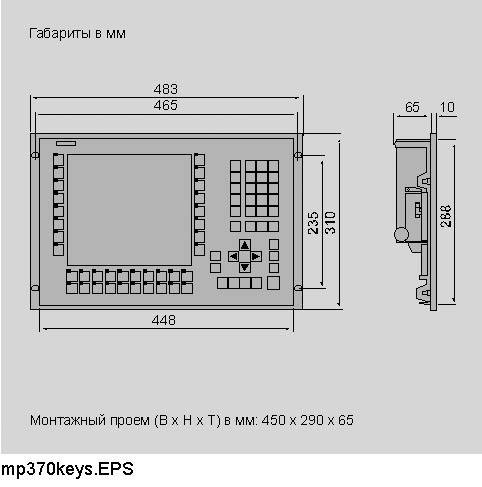

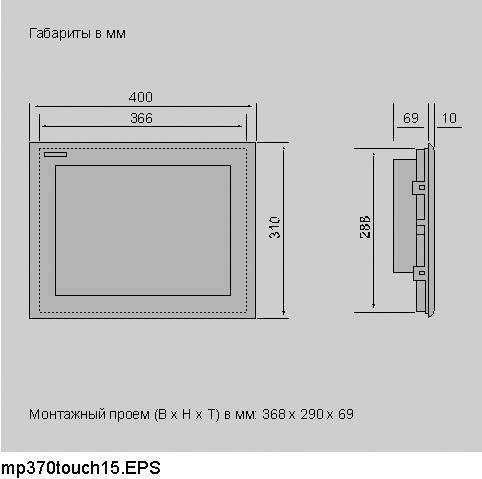

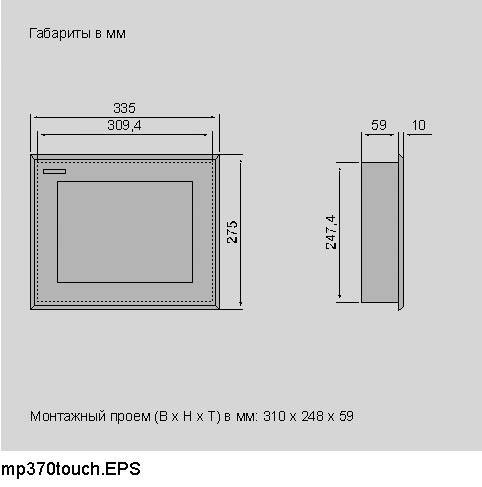

Габариты
Фронтальной панели (мм)	335 x 275	483 x 310	400 x 310
Монтажного проема (мм)	310 x 248 x 59	450 x 290 x 65	368 x 290 x 69
Масса	5 кг	6 кг	5.7 кг
Тип корпуса (фронтальная панель)	Преимущественно алюминиевый	Преимущественно алюминиевый	Преимущественно алюминиевый
Тип монтажа	Затяжные зажимы	Затяжные зажимы	Затяжные зажимы
Внешние условия
Относительная влажность	85%	85%	85%
Монтажное положение	Вертикальное	Вертикальное	Вертикальное
Максимальный угол наклона корпуса в рабочем положении	+/- 35°	+/- 35°	+/- 35°
Диапазон температур
Рабочий (вертикальная установка)	0 °C до +50 °C	0 °C до +50 °C	0 °C до +50 °C
Рабочий (установка с максимальным углом наклона)	0 °C до +35 °C	0 °C до +35 °C	0 °C до +35 °C
Хранения и транспортировки	-20 °C до +60 °C	-20 °C до +60 °C	-20 °C до +60 °C
Опциональное расширение органов управления и индикации
Использование светодиодов клавиатуры в качестве дискретных выходов ведомого DP устройства		S1...S16, F1...F20
Использование клавиш в качестве дискретных входов ведомого DP устройства	5 байт	S1...S16, F1...F20	5 байт
Периферия/ приложения/ опции
Периферия	Принтер, сканер	Принтер, сканер	Принтер, сканер
Приложения/ опции для ProTool	ProAgent, Internet Explorer , ThinClient , Soft PLC	ProAgent, Internet Explorer , Soft PLC	ProAgent, Internet Explorer , ThinClient , Soft PLC
Прочее
"Горячая" линия технической поддержки	Есть	Есть	Есть
Гарантийный срок	1 год	1 год	1 год
Конфигурирование
Инструментальные средства конфигурирования	WinCC flexible, ProTool	WinCC flexible, ProTool	WinCC flexible, ProTool
*Функции (с WinCC flexible)*
Планировщик задач (таймер)	Есть	Есть	Есть
Система помощи	Есть	Есть	Есть
Считывание состояний/ управление	Для SIMATIC S5/S7	Для SIMATIC S5/S7	Для SIMATIC S5/S7
Протоколы
Обмена данными с программируемыми контроллерами (опциональный выбор)	S5, S7-200, S7-300/400, 505, Win AC, SINUMERIK, SIMOTION, Allen Bradley (DF1), Allen Bradley (DF485), Mitsubishi (FX), Telemecanique (ADJUST), OMRON (LINK/Multilink), Modicon (Modbus) и прочие драйверы обмена данными с контроллерами других производителей
Система сообщений
Количество сообщений	4.000	4.000	4.000
Битовые сообщения	Поддерживаются	Поддерживаются	Поддерживаются
Аналоговые сообщения	Поддерживаются	Поддерживаются	Поддерживаются
Длина сообщений (символы)	80	80	80
Количество тегов на сообщение	8	8	8
Групп подтверждения	99	99	99
Буфер сообщения	Кольцевой, на 1024 записи	Кольцевой, на 1024 записи	Кольцевой, на 1024 записи
Рецепты
Количество рецептов	500	500	500
Количество записей на рецепт	1.000	1.000	1.000
Количество элементов на одну запись	1000	1000	1000
Память рецептурных данных	Встроенная, 128 Кбайт, расширяемая	Встроенная, 128 Кбайт, расширяемая	Встроенная, 128 Кбайт, расширяемая
Экранные изображения
Количество экранов	500	500	500
Компоненты дисплея
Текстовые объекты	30000 текстовых элементов	30000 текстовых элементов	30000 текстовых элементов
Количество полей на экран	400	400	400
Количество переменных на экран	400	400	400
Графические объекты	Точечная графика, иконки, векторная графика	Точечная графика, иконки, векторная графика	Точечная графика, иконки, векторная графика
Динамические объекты	Графики кривых, бар-графики, слайдеры, аналоговые дисплеи, скрываемые кнопки
Количество бар-графиков на проект	2.000	2.000	2.000
Количество графиков кривых на проект	400	400	400
Ориентация текста	Горизонтальная	Горизонтальная	Горизонтальная
Интерактивная работа с графиками кривых	Сжатие/ сдвиг	Сжатие/ сдвиг	Сжатие/ сдвиг
Триггеры	По битам/ по времени	По битам/ по времени	По битам/ по времени
Методы	Тренды/ профили	Тренды/ профили	Тренды/ профили
Буквенно-цифровых полей	300	300	300
Цифровых полей	2.048	2.048	2.048
Количество слайдеров на проект	300	300	300
Аналоговых дисплеев на проект	300	300	300
Видимых кнопок на проект	400	400	400
Скрытых кнопок на проект	400	400	400
Статусных переключателей на проект	400	400	400
Избирательных переключателей на проект	400	400	400
Поворотных движков на проект	400	400	400
Индикаторов на проект	400	400	400
Атрибуты динамических объектов
Изменение цвета	Есть	Есть	Есть
Движение по осям x/y	Есть	Есть	Есть
Скрытие	Есть	Есть	Есть
Вращение	Нет	Нет	Нет
Списки
Текстовые списки	500	500	500
Графические списки	500	500	500
Библиотеки	Есть	Есть	Есть
Переменные	2.048	2.048	2.048
Стартовые значения	2.048	2.048	2.048
Мультиплексирование	Есть	Есть	Есть
Структуры	Есть	Есть	Есть
Архивы
Количество архивов на проект	50	50	50
Количество переменных на архив	50	50	50
Количество записей на архив	10,000	10,000	10,000
Типы архивов	Непрерывный архив, кратковременный архив, архив сообщений, архив значений технологических параметров
Сохранение архивов	В PC карте, CF карте, через Ethernet	В PC карте, CF карте, через Ethernet	В PC карте, CF карте, через Ethernet
Формат сохранения данных	CSV файл	CSV файл	CSV файл
Внешняя обработка данных	Например, с помощью MS Excel, MS Access	Например, с помощью MS Excel, MS Access	Например, с помощью MS Excel, MS Access
Размер архива	Зависит от свободного пространства в карте памяти или на жестком диске сетевого компьютера
Интерактивная оценка	С помощью трендов кривых	С помощью трендов кривых	С помощью трендов кривых
Фильтр
Циклический	Есть	Есть	Есть
Отклонений	Есть	Есть	Есть
Изменений	Есть	Есть	Есть
Безопасность
Количество групп пользователей	10	10	10
Количество групп прав пользователей	32	32	32
Экспортируемые пароли	Есть	Есть	Есть
Visual Basic Script	Количество сценариев = 100	Количество сценариев = 100	Количество сценариев = 100
Драйвер регистратора/ принтера
Печать, регистрация	Сообщений, отчетов/ регистрируемых данных, цветная печать, получение твердой копии экрана
Драйвер принтера	ESC/P2	ESC/P2	ESC/P2
Шрифты
Шрифты клавиатуры	US English (английский)	US English (английский)	US English (английский)
Языки
Количество интерактивных языков	5	5	5
Языки разработки проекта	английский, венгерский, голландский, греческий, датский, испанский, итальянский, китайский, корейский, немецкий, норвежский, польский, португальский, русский, словацкий, тайваньский, турецкий, финский, французский, чешский, японский
Набор символов	Tahoma, Arial, Courier New, идеографические шрифты, загрузка 4 наборов символов, свободное масштабирование всех шрифтов
Носители данных (некоторые опционально)
слот для установки PC карты	Есть	Есть	Есть
слот для установки CF карты	Есть	Есть	Есть
слот для установки MMC карты	Нет	Нет	Нет
Приложения/опции для WinCC flexible	ProAgent, Internet Explorer , ThinClient	ProAgent, Internet Explorer	ProAgent, Internet Explorer , ThinClient
Расширяемость, открытость
OPP	Есть	Есть	Есть
Считывание/ загрузка параметров конфигурации с ProTool
Передача параметров конфигурации	Через MPI / Profibus DP, последовательный интерфейс, USB, Ethernet, с помощью карты памяти (автоматическая идентификация процесса передачи)
*Функции (under ProTool)*
Интервальный таймер	Есть	Есть	Есть
Защита паролем (количество уровней)	10	10	10
Система помощи	Есть	Есть	Есть
PG функции (STATUS/CONTROL)	Для SIMATIC S5/S7	Для SIMATIC S5/S7	Для SIMATIC S5/S7
Протоколы
Обмена данными с программируемыми контроллерами (опциональный выбор)	S5, S7-200, S7-300/400, 505, Win AC, SINUMERIK, SIMOTION, Allen Bradley (DF1), Allen Bradley (DF485), Mitsubishi (FX), Telemecanique (ADJUST), OMRON (LINK/Multilink), Modicon (Modbus) и прочие драйверы обмена данными с контроллерами других производителей
Система сообщений
Оперативных сообщений	2.000	2.000	2.000
Аварийных сообщений	2.000	2.000	2.000
Системные сообщения	Есть	Есть	Есть
Длина сообщения (строки x символы)	1 x 70	1 x 70	1 x 70
Количество тегов на сообщение	8	8	8
Групп подтверждения	99	99	99
Индикатор сообщений	Есть	Есть	Есть
Звуковая сигнализация	Нет	Нет	Нет
Первое/ последнее значение	Есть	Есть	Есть
Буфер сообщений	Кольцевой, на 1024 записи	Кольцевой, на 1024 записи	Кольцевой, на 1024 записи
Рецепты
Количество рецептов	500	500	500
Количество записей на рецепт	1.000	1.000	1.000
Количество элементов на одну запись	1.000	1.000	1.000
Память рецептуарных данных	Встроенная, 128 Кбайт, расширяемая	Встроенная, 128 Кбайт, расширяемая	Встроенная, 128 Кбайт, расширяемая
Экранные изображения
Количество экранов	300	300	300
Компоненты дисплея
Текстовые объекты	30000 текстовых элементов	30000 текстовых элементов	30000 текстовых элементов
Количество	48.072	48.160	48.072
Полей на экран	115	115	115
Переменных на экран	400	400	400
Графические объекты	Точечная графика, иконки, векторная графика	Точечная графика, иконки, векторная графика	Точечная графика, иконки, векторная графика
Динамические объекты	Графики кривых, бар-графики, слайдеры, аналоговые дисплеи, скрываемые кнопки
Количество на проект	2.000	2.000	2.000
Бар-графиков на проект	2.000	2.000	2.000
Ориентация	Вертикальная/ горизонтальная	Вертикальная/ горизонтальная	Вертикальная/ горизонтальная
Ограничение кривых	Есть	Есть	Есть
Графиков кривых на проект	400	400	400
Ориентация текста	Горизонтальная	Горизонтальная	Горизонтальная
Интерактивная работа с графиками кривых	Сжатие/ сдвиг	Сжатие/ сдвиг	Сжатие/ сдвиг
Триггеры	По битам/ по времени	По битам/ по времени	По битам/ по времени
Методы	Тренды/ профили	Тренды/ профили	Тренды/ профили
Буквенно-цифровых полей	300	300	300
Цифровых полей	2.048	2.048	2.048
Полей даты и времени	400	400	400
Парольных полей	2.048	2.048	2.048
Слайдеров на проект	300	300	300
Аналоговых дисплеев на проект	300	300	300
Видимых кнопок на проект	400	400	400
Скрытых кнопок на проект	400	400	400
Статусных переключателей на проект	400	400	400
Избирательных переключателей на проект	400	400	400
Поворотных движков на проект	400	400	400
Индикаторов на проект	400	400	400
Атрибуты динамических объектов
Изменение цвета	Есть	Есть	Есть
Движение по осям x/y	Есть	Есть	Есть
Скрытие	Есть	Есть	Есть
Вращение	Нет	Нет	Нет
Списки
Текстовых списков на проект	500	500	500
Графических списков на проект	500	500	500
Библиотеки	Есть	Есть	Есть
Переменные	2048	2048	2048
Стартовые значения	2.048	2.048	2.048
Граничные значения	Есть	Есть	Есть
Мультиплексирование	Есть	Есть	Есть
Архивы
Количество архивов на проект	50	50	50
Количество переменных на архив	50	50	50
Количество записей на архив	500,000	500,000	500,000
Типы архивов	Непрерывный архив, кратковременный архив, архив сообщений, архив значений технологических параметров
Сохранение архивов	В PC карте, CF карте, через Ethernet	В PC карте, CF карте, через Ethernet	В PC карте, CF карте, через Ethernet
Формат сохранения данных	CSV файл	CSV файл	CSV файл
Внешняя обработка данных	Например, с помощью MS Excel, MS Access	Например, с помощью MS Excel, MS Access	Например, с помощью MS Excel, MS Access
Размер архива	Зависит от свободного пространства в карте памяти или на жестком диске сетевого компьютера
Интерактивная оценка	С помощью трендов кривых	С помощью трендов кривых	С помощью трендов кривых
Фильтр
Циклический	Есть	Есть	Есть
Отклонений	Есть	Есть	Есть
Изменений	Есть	Есть	Есть
Visual Basic Script	Количество сценариев = 50 / количество строк на сценарий = 100
Драйвер регистратора/ принтера
Функции печати	Сообщений, сдвиговая регистрация, цветная печать, получение твердой копии экрана
Драйверы	ESC/P2	ESC/P2	ESC/P2
Шрифты
Язык (шрифты клавиатуры)	US English (английский)	US English (английский)	US English (английский)
Языки
Количество интерактивных языков	5	5	5
Языки разработки проекта	английский, венгерский, голландский, греческий, датский, испанский, итальянский, китайский, корейский, немецкий, норвежский, польский, португальский, русский, словацкий, тайваньский, турецкий, финский, французский, чешский, японский
Набор символов	Tahoma, Arial, Courier New, идеографические шрифты, загрузка 4 наборов символов, свободное масштабирование всех шрифтов
Носители данных (опционально с ProTool)
слот для установки PC карты	Есть	Есть	Есть
слот для установки CF карты	Есть	Есть	Есть
слот для установки MMC карты	Нет	Нет	Нет
Расширяемость/ открытость
Элементы управления ActiveX	Есть	Есть	Есть
Передача параметров конфигурации	Через MPI / Profibus DP, последовательный интерфейс, USB, Ethernet, с помощью карты памяти (автоматическая идентификация процесса передачи)

Чертеж

MP 370 12“ с клавиатурой

MP 370 12“ сенсорная

MP 370 15“ сенсорная

Дальнейшая информация

Дополнительную информацию Вы можете получить в Интернете по адресу.

http://www.siemens.com/mp

Заказные данные

Заказной №	Описание	Вес (кг)	Доставка	Мин. зак. (шт)
6AV6542-0DA10-0AX0	SIMATIC MP370-12 KEYS, ПАНЕЛЬ ОПЕРАТОРА НА БАЗЕ WINDOWS CE: 12" TFT, 800X600, 256 ЦВ.; 36 ФУН./ 38 СИС. КЛАВИШ; 12 МБАЙТ FLASH-EEPROM; 2XRS232, 1XRS422/RS485, 1XUSB, 1XRJ45; MPI/ PROFIBUS-DP ДО 12 МБИТ/С/ ETHERNET 10/100 МБИТ/С/ ПОРТ ПРИНТЕРА	8.1	3 - 5 недель (A)	1
6AV6545-0DA10-0AX0	SIMATIC MP370-12 TOUCH, СЕНСОРНАЯ ПАНЕЛЬ НА БАЗЕ WINDOWS CE: 12.1" TFT ДИСПЛЕЙ, 800X600 ТОЧЕК, 256 ЦВ.; 12 МБАЙТ FLASH-EEPROM; 2XRS232/ 1XRS422/RS485, 1XUSB, 1XRJ45; MPI/ PROFIBUS-DP ДО 12 МБИТ/С; ETHERNET 10/100 МБИТ/С/ ПОРТ ПРИНТЕРА	5.5	3 - 5 недель (A)	1
6AV6545-0DB10-0AX0	SIMATIC MP370-15 TOUCH, СЕНСОРНАЯ ПАНЕЛЬ НА БАЗЕ WINDOWS CE: 15" TFT ДИСПЛЕЙ, 1024X768 ТОЧЕК, 256 ЦВ.; 12 МБАЙТ FLASH-EEPROM; 2XRS232/ 1XRS422/RS485, 1XUSB, 1XRJ45; MPI/ PROFIBUS-DP ДО 12 МБИТ/С; ETHERNET 10/100 МБИТ/С/ ПОРТ ПРИНТЕРА	7.48	3 - 5 недель (A)	1
6AV6545-8DB10-0AA0	SIMATIC MULTIPANEL MP370 15" СЕНСОРНАЯ МУЛЬТИПАНЕЛЬ, ЦВЕТНОЙ TFT-ДИСПЛЕЙ, ЛИЦЕВАЯ ПАНЕЛЬ ИЗ НЕРЖ. СТАЛИ, ДИСПЛЕЙ ЗАКРЫТ ЗАЩИТНОЙ МЕМБРАНОЙ, КЛАСС ЗАЩИТЫ IP66 ФРОНТАЛЬНО, WINDOWS CE 3.0, ПРОЕКТИРОВАНИЕ В PROTOOL НАЧИНАЯ С ВЕРСИИ V6.0+SP3	8	3 - 5 недель (A)	1

Аксессуары

Заказной №	Описание	Вес (кг)	Доставка	Мин. зак. (шт)
6AV6574-1AA00-2BX0	СЕРВИСНЫЙ ПАКЕТ ДЛЯ MP370 С КЛАВИАТУРОЙ	0.322	3 - 5 недель (A)	1
6AV6574-1AA00-2CX0	SIMATIC TP270-10/ MP270B-10 TOUCH, СЕРВИСНЫЙ ПАКЕТ. КОМПЛЕКТ ЗАПАСНЫХ ЧАСТЕЙ: ПРОЗРАЧНАЯ ЗАЩИТНАЯ МЕМБРАНА ДЛЯ ЭКРАНА; УПЛОТНИТЕЛЬНАЯ ПРОКЛАДКА; 10 ПРУЖИННЫХ ФИКСАТОРОВ КОРПУСА; СЪЕМНЫЙ СОЕДИНИТЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ ЦЕПЕЙ ПИТАНИЯ	0.201	3 - 5 недель (A)	1
6AV6574-1AB00-2BA0	SIMATIC MP370 KEYS, 2 КОМПЛЕКТА ЭТИКЕТОК ДЛЯ МАРКИРОВКИ КЛАВИАТУРЫ	0.032	3 - 5 недель (A)	1
6AV6574-1AD00-4CX0	SIMATIC TP270-10/ MP270B-10 TOUCH, ЗАЩИТНАЯ ПРОЗРАЧНАЯ МЕМБРАНА ДЛЯ ЗАЩИТЫ ЭКРАНА ОТ ЗАГРЯЗНЕНИЙ, УПАКОВКА ИЗ 10 ШТУК	0.3	3 - 5 недель (A)	1
6AV6574-1AD00-4EX0	SIMATIC MP370-12 TOUCH, ЗАЩИТНАЯ ПРОЗРАЧНАЯ МЕМБРАНА ДЛЯ ЗАЩИТЫ ЭКРАНА ОТ ЗАГРЯЗНЕНИЙ, УПАКОВКА ИЗ 10 ШТУК	0.01	3 - 5 недель (A)	1
6AV6622-0BA01-0AA0	SIMATIC TP170 MICRO/ OP/ TP/ MP270B/ MP370, КОМПЛЕКТ ПРОЕКТИРОВАНИЯ: ПАКЕТ SIMATIC WINCC FLEXIBLE STANDARD; CD С КОМПЛЕКТОМ ЭЛЕКТРОННОЙ ДОКУМЕНТАЦИИ ПО SIMATIC HMI; СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ USB-USB-MASTER; MPI-КАБЕЛЬ ДЛИНОЙ 5 М	0.95	3 - 5 недель (A)	1
6AV6691-1AB01-0AA0	РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ПО SIMATIC WINCC FLEXIBLE COMPACT/ STANDARD/ ADVANCED 03/2004, НЕМЕЦКИЙ ЯЗЫК	1.127	3 - 5 недель (A)	1
6AV6691-1AB01-0AB0	РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ПО SIMATIC WINCC FLEXIBLE COMPACT/ STANDARD/ ADVANCED 03/2004, АНГЛИЙСКИЙ ЯЗЫК	1.736	3 - 5 недель (A)	1
6AV6691-1AB01-0AC0	РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ПО SIMATIC WINCC FLEXIBLE COMPACT/ STANDARD/ ADVANCED, ФРАНЦУЗКИЙ ЯЗЫК	0.5	3 - 5 недель (A)	1
6AV6691-1AB01-0AD0	РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ПО SIMATIC WINCC FLEXIBLE COMPACT/ STANDARD/ ADVANCED, ИТАЛЬЯНСКИЙ ЯЗЫК	0.5	3 - 5 недель (A)	1
6AV6691-1AB01-0AE0	РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ПО SIMATIC WINCC FLEXIBLE COMPACT/ STANDARD/ ADVANCED, ИСПАНСКИЙ ЯЗЫК	0.5	3 - 5 недель (A)	1
6AV6691-1CA01-2AA0	РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ WINCC FLEXIBLE COMMUNICATION 07/2007, НЕМЕЦКИЙ ЯЗЫК	0.25	по запросу (D)	1
6AV6691-1CA01-2AB0	РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ WINCC FLEXIBLE COMMUNICATION 07/2007, АНГЛИЙСКИЙ ЯЗЫК	0.25	по запросу (D)	1
6AV6691-1CA01-2AC0	РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ WINCC FLEXIBLE COMMUNICATION 07/2007, ФРАНЦУЗСКИЙ ЯЗЫК	0.25	по запросу (D)	1
6AV6691-1CA01-2AD0	РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ WINCC FLEXIBLE COMMUNICATION 07/2007, ИТАЛЬЯНСКИЙ ЯЗЫК	0.25	по запросу (D)	1
6AV6691-1CA01-2AE0	РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ WINCC FLEXIBLE COMMUNICATION 07/2007, ИСПАНСКИЙ ЯЗЫК	0.25	по запросу (D)	1
6AV6691-1DE01-0AA0	РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ SIMATIC WINCC FLEXIBLE ПО КОНФИГУРИРОВАНИЮ ПАНЕЛИ ОПЕРАТОРА SIMATIC MP370, НЕМЕЦКИЙ ЯЗЫК	0.75	6 - 8 недель (C)	1
6AV6691-1DE01-0AB0	РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ SIMATIC WINCC FLEXIBLE ПО КОНФИГУРИРОВАНИЮ ПАНЕЛИ ОПЕРАТОРА SIMATIC MP370, АНГЛИЙСКИЙ ЯЗЫК	0.75	по запросу (D)	1
6AV6691-1DE01-0AC0	РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ MP 370 (WINCC FLEXIBLE), ФРАНЦУЗКИЙ ЯЗЫК	0.75	3 - 5 недель (A)	1
6AV6691-1DE01-0AD0	РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ MP 370 (WINCC FLEXIBLE), ИТАЛЬЯНСКИЙ ЯЗЫК	0.75	3 - 5 недель (A)	1
6AV6691-1DE01-0AE0	РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ MP 370 (WINCC FLEXIBLE), ИСПАНСКИЙ ЯЗЫК	0.75	3 - 5 недель (A)	1
6AV6691-1SA01-0AX0	CD С КОМПЛЕКТОМ ДОКУМЕНТАЦИИ ПО SIMATIC HMI, PDF-ФОРМАТ, АНГ./ НЕМ. ЯЗЫК. СОСТАВ: РУКОВОДСТВА ПО SIMATIC OP/ TP/ MP/ PANEL PC; ПО ОРГАНИЗАЦИИ СВЯЗИ С СИСТЕМАМИ АВТОМАТИЗАЦИИ; ПО КОНФИГУРИРОВАНИЮ; ПО ПРОГРАММНОМУ ОБЕСПЕЧЕНИЮ	0.118	3 - 5 недель (A)	1
6ES7901-1BF00-0XA0	SIMATIC S7, СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ (НУЛЬ-МОДЕМНЫЙ КАБЕЛЬ RS 232) ДЛЯ HMI-АДАПТЕРА И PC/TS АДАПТЕРА, ДЛИНА 5M	0.28	3 - 5 недель (A)	1
6GK1500-0EA02	SIMATIC NET, PB ШИННЫЙ СОЕДИНИТЕЛЬ С ОСЕВЫМ ОТВОДОМ КАБЕЛЯ ДЛЯ ПРОМ. ПК, SIMATIC OP, OLM; СКОРОСТЬ ПЕРЕДАЧИ 12 МБИТ/С, ОКОНЕЧНЫЙ РЕЗИСТОР С ФУНКЦИЯМИ РАЗДЕЛЕНИЯ	0.104	3 - 5 недель (A)	1

SIMATIC MP 370

Разделы
