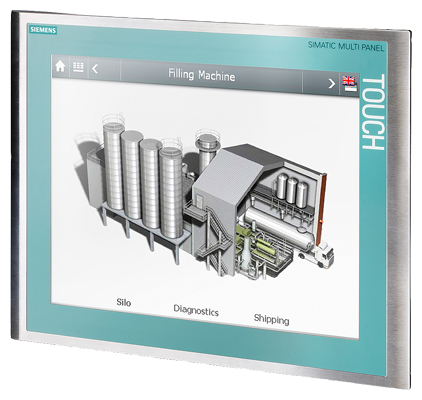

SIMATIC MP 377 INOX

Разделы

SIMATIC MP 377 INOX



  • Подобно другим операторским панелям, Multi Panels (MP) используются для местного визуализации и управления
  • Их функциональность может быть расширена установкой дополнительных опций для Multi Panel и Panel
  • SIMATIC MP 377 INOX основанная на операционной системе Windows CE, сочетает надежность конструкции с гибкостью ПК
  • Функциональность PLC может быть интегрирована на платформу MP 377 с опцией WinAC MP
  • Графический 15" TFT дисплей, цветной (с поддержкой 64k цветов)
  • Сенсорный экран (аналоговый/резистивный)
  • Панель MP 377 INOX имеет переднюю поверхность сделанную из нержавеющей стали (DIN EN 1672-2). Эта версия панели расширяет область применения Multi Panel 377 в отдельных секторах промышленности (таких как пищевая, производство напитков и табачная).
  • Все интерфейсы, например MPI, PROFIBUS DP, USB, PROFINET (Ethernet TCP/IP), встроенны в корпус панели




Особенности

SIMATIC MP 377 INOX
  • Панель является компонентом концепции Totally Integrated Automation (TIA):Повышает производительность, минимизирует издержки на инжиниринг, снижает затраты жизненного цикла
  • Модульное расширение с такими опциями как:
    • Программный контроллер SIMATIC WinAC MP
    • WinCC flexible/Sm@rtAccess для коммуникаций между системами SIMATIC HMI
    • WinCC flexible/Sm@rtService для удаленной поддержки и сервиса на  оборудовании/заводе через Internet/intranet
    • WinCC flexible/OPC Server для коммуникаций с приложениями от различных производителей
    • MS Pocket Internet Explorer 6.0 (включен в перечень поставки)
    • MS Multimedia Player (включен в состав поставки)
    • MS Viewer for Word, Excel and PDF files (включен в состав поставки)
  • Уменьшение стоимости обслуживания и начальных затрат за счет:
    • Резервного копирования/востановления по Ethernet (TCP/IP), USB, MPI, PROFIBUS DP или опционально через карты CF/SD/Multi Media Card
    • Удаленной загрузки/выгрузки конфигурации и прошивки операционной системы
    • Возможности перегрузки специфических драйверов
    • Продолжительного времени жизни подсветки дисплея
  • Графическая библиотека укомплектована готовыми к использованию объекты отображения
  • Возможность использования во всем мире:
    • Набор до 32 языков при конфигурировании (включая азиатские и кириллические)
    • o До 16 языков могут быть загружены в панель и динамически переключаться
  • Стандартные аппаратные и программные интерфейсы для повышения гибкости:
    • Слот для CF карт и слот для SD/Multi Media карт для расширения памяти, сохранения/восстановления конфигурации
    • Интерфейс Ethernet (TCP/IP) для обмена данными, загрузки проектов и связи с SIMATIC S7
    • Стандартный для Windows формат хранения (CSV) для архивов и рецептур дает возможность дальнейшей их обработки с помощью стандартных инструментальных средств (например Microsoft Excel)




Область применения

SIMATIC MP 377 INOX

Многофункциональные панели серии SIMATIC MP 377 могут использоваться в любых системах автоматизации, в которых требуется операторский контроль и управление машинами и агрегатами непосредственно на месте – идет ли речь об автоматизации производства продукции, автоматизации технологического процесса или об автоматизации сектора коммунальных услуг. Панели используются в ряде отраслей промышленности, причем область их применения может расширяться путем использования опций многофункциональных панелей, например, путем отображения документов HTML с помощью MS Pocket Internet Explorer.

Операционная система Windows CE обеспечивает выполнение основных условий, необходимых для эксплуатации панелей в жестких промышленных условиях. Способность работать без жесткого диска и вентиляции означает, что панели можно использовать там, где высокий уровень вибрации и степень запыленности накладывают ограничения на эксплуатацию ПК. Короткий интервал времени включения питания означает, что многофункциональные панели практически сразу после включения готовы к работе.

Многофункциональная панель SIMATIC MP 377 15" с передней панелью из нержавеющей стали разработана для всех отраслей промышленности, где есть такие требования к поверхности панели. Панель может быть подвержена дезинфекции (при проведении регулярной чистки поверхности) . Процедура очищения поверхности может осуществляться под струей воды с расходом 100 л/мин и давлении 1 атм с растояния от 2.5 до 3 м.




Дизайн

SIMATIC MP 377 INOX
  • Компактный дизайн с небольшой глубиной монтажа
  • Лицевая сторона устойчива к воздействию различных масел, жиров и обычных моющих средств
  • Степень защиты IP66K/NEMA 4x/NEMA 12 (спереди) или IP20 (сзади)
  • Разъемы для подключения питания постоянного тока 24 В DC
  • Интерфейсы:
    • интерфейс RS 485/RS 422 для подключения к процессу (MPI, PROFIBUS DP до 12 МБит/с)
    • USB для подключения мыши, клавиатуры, принтера, сканера штрих-кодов и загрузки/выгрузки конфигурации
    • Ethernet (TCP/IP) для обмена данными с ПК более высокого уровня, соединения с сетевым принтером и загрузки/выгрузки конфигурации; также возможно подключение с SIMATIC S7
  • Слот для CompactFlash card (CF card)
  • Слот для SD/Multimedia Card
  • Энергонезависимая память для данных программного контроллера WinAC MP 377 (сохранение блоков данных, таймеров, счетчиков и области меркеров)




Функции

SIMATIC MP 377 INOX
  • Отображение и изменение параметров процесса
  • Визуализация процесса:
    • векторная графика (различные линии и фигуры)
    • динамическое позиционирование, отображение/скрытие объектов
    • пиксельная графика, кривые трендов и гистограммы
    • до 8 линий в окне трендов;
    • окно трендов с функциями прокрутки и масштабирования для гибкого выбора временного диапазона просмотра;
    • вывод значения тега на укаказанное курсором время в таблицу внизу элемента
    • полный набор библиотек (библиотека символов SIMATIC HMI)
    • экранные объекты: регулятор, измерительный прибор, часы
    • циклический вызов функций с использованием таймеров
  • Функции мультиплексирования переменных
  • Система сообщений
    • дискретные и аналоговые сообщения (сообщения по достижению предела) так же как и сообщения ALARM_S генерируемые в контроллерах SIMATIC S7 и SIMOTION
    • свободно определяемые классы сообщений (например сообщения о рабочем состоянии/сбоях) для определения вида выводимых сообщений и если нужно подтверждени
    • сообщения о рабочих состояниях и неисправностях, сопровождающие тренды архивных данных
    • конфигурируемые на этапе разработки идентификатор наличия сообщений, окно сообщений и строка сообщений
  • Архивирование сообщений и значений процесса (на карту CompactFlash или сетевой диск по Ethernet)
    • различные типы архивов: кратковременный и последовательный
    • хранение архивных данных в стандартном формате Windows (CSV)
    • оценка значений процесса в выбранное время на трендах
    • статистическая обработка и оценка с помощью стандартных инструментальных средств MS Excel и MS Access
  • Журнал регистрации сообщений
  • Функции печати (смотри "Рекомендуемые принтеры")
  • Переключение языков
    • 16 языков в режиме исполнения, 32 языка в среде конфигурирования включая Азиатские и Кирилические наборы символов
  • Система управления рецептам
    • с дополнительными носителями информации (на SD/CompactFlash картах)
    • редактирование данных рецептур на панели в Online/offline
    • хранение данных рецептов в стандартном формате Windows (CSV)
    • обработка с помощью стандартных инструментальных средств MS Excel и MS Access
  • Функциональные возможности STATUS/CONTROL VAR PG в сочетании с SIMATIC S5 и SIMATIC S7
  • Выбор рабочего экрана с ПЛК поддержка подсказок оператору со стороны ПЛК
  • Вывод на экран документов в формате HTML с помощью MS Pocket Internet Explorer
  • Язык программирования Visual Basic Script, гибкий в применении благодаря наличию новых функций, включая работу с переменными (операции сравнения, циклы, и т.д.)
  • Тексты справок для диаграмм процесса, сообщений и переменных
  • Арифметические функции
  • Контроль предельных значений для надежного контроля процесса
  • Постоянное окно
    • задаваемая постоянная область экрана для вывода важной не специфических для текущего экрана информации (например, важных значений процесса, даты и времени)
    • постоянное окно расширяется концепцией шаблона экрана
  • Простота проектирования и сопровождения благодаря
    • сохранение и загрузка (Backup/Restore) полной конфигурации (операционной системы, записей рецептур и паролей) на внешнюю карту памяти (CF/SD/Multi Media карты) или по Ethernet
    • сохранение и восстановление полной конфигурации (операционной системы, записей рецептур и паролей) на жесткий диск ПК
    • загрузка и выгрузка по Ethernet/USB/MPI/PROFIBUS DP/модему и с использованием CF или SD/Multi Media карт
    • автоматическая идентификация начала процесса передачи
    • симуляция работы сконфигурированной панели прямо на ПК с WinCC flexible
  • Импорт/экспорт всех текстов, включая сообщения в формате CSV, для последующего их перевода с помощью стандартных текстовых процессоров
  • Централизованно модифицируемые специфические для проекта лицевые панели
  • Администрирование пользователей (безопасность)
    • ориентированная на пользователя защита доступа в соответствии с требованиями специфического сектора
    • идентификация по имени пользователя и паролю
    • специфические для группы пользователей права доступа
  • Объектная модель среды исполнения Visual Basic
  • Сервисные функции (опционно с "WinCC flexible /Sm@rtService")
    • генерация Email сообщений
    • удаленный контроль панели основанный на Internet Explorer
    •  Web Сервер со стандартными страницами HTML для вывода статуса панели и ее контроля
  • Функции клиент/сервера  (опция "WinCC flexible /Sm@rtAccess")
    • удаленное управление и визуализации экранов других систем SIMATIC HMI (панелей и ПК)
    • работа на заводском уровне с требуемой информацией и архивами процесса




Интеграция

SIMATIC MP 377 INOX

Панель MP 377 может быть соединена с:

  • SIMATIC S7-200/-300/-400
  • SIMATIC WinAC Software/Slot PLC
  • Ethernet communication with SIMATIC S7
  • SIMATIC S5
  • SIMATIC 505
  • SINUMERIK
  • SIMOTION
  • ПЛК других производителей:
    • Allen Bradley
    • Mitsubishi
    • Telemecanique
    • LG GLOFA GM
    • Modicon
    • GE-Fanuc
    • Omron
  • По Ethernet (TCP/IP) к ПК верхнего уровня, сетевому принтеру
  • Возможность работать с несколькими протоколами
  • OPC XML Server (опционально с опцией "WinCC flexible /OPC server")
  • Коммуникации по HTTP протоколу с другими панелями и SIMATIC HMI (опционально "WinCC flexible/Sm@rtAccess")
  • SINUMERIK ((опционально с "Sinumerik HMI copy license WinCC flexible CE"; "Sinumerik HMI engineering package WinCC flexible" дополнительно требуется для конфигурирования)

Примечание:

Для дальнейшей информации смотри раздел "System interfaces".



Конфигурирование

Конфигурирование панелей производится в программном пакете SIMATIC WinCC flexible Standard или Advanced (смотри программное обеспечение SIMATIC WinCC flexible HMI).Проекты созданные в ProTool могут быть перенесены в формат проекта WinCC flexible.

Приложения/опции
  • WinCC flexible /ProAgent Опция предназначена для быстрой диагностики ошибок в системе и оборудовании для SIMATIC S7 и SIMATIC HMI (смотри программное обеспечение для диагностики SIMATIC ProAgent)
  • Программынй контроллер WinAC MP для Multi Panels
  • Периферия может быть соединена по сети Profibus DP.
  • WinCC flexible /Sm@rtAccess; Опция для удаленной визуализации и управления, а так же для коммуникаций между различными панелями и ПК на основе SIMATIC HMI (смотри опции для SIMATIC WinCC flexible/WinCC flexible RT)
  • WinCC flexible /Sm@rtService; Опция для удаленной поддержки и сервиса панелей на машинном уровне по intranet/Internet (смотри опции для SIMATIC WinCC flexible/WinCC flexible RT)
  • WinCC flexible /OPC-Server Связь с приложениями (например MES, ERP или приложения для офиса) от различных производителей (смотри опции для SIMATIC WinCC flexible/WinCC flexible RT)




Технические данные

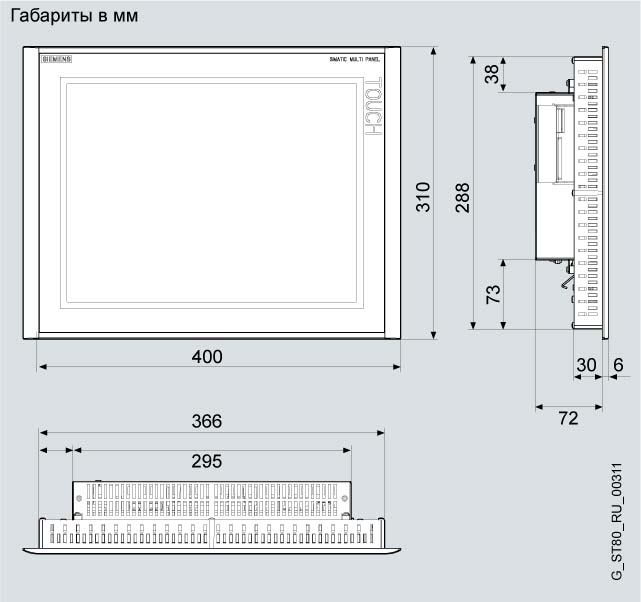

Чертеж

SIMATIC MP 377 INOX

SIMATIC MP 377 15" Touch with stainless steel front




Дальнейшая информация

SIMATIC MP 377 INOX

Дальнейшая информация может быть найдена в Интернете:

http://www.siemens.com/inox-hmi-devices

Примечание:

Вам нужна особая модификация или расширение описанных здесь продуктов? В разделе "Customized products" Вы можете найти информацию о дополнительных, обычно имеющихся в наличии продуктах для отдельных отраслей, а также о возможностях модификации и адаптации стандартных решений к техническим требованиям заказчика.




Заказные данные

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номерPGОписание продуктаЦена
6AV6644-0CB01-2AX0271SIMATIC, СЕНСОРНАЯ МУЛЬТИПАНЕЛЬ ОПЕРАТОРА MP 377 15 TOUCH STAINLESS С ПЕРЕДНЕЙ ПАНЕЛЬЮ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ, ДИСПЛЕЙ ЗАКРЫТ МЕМБРАНОЙ, КЛАСС ЗАЩИТЫ ФРОНТА IP66K, EX 2/22 15 TFT-ДИСПЛЕЙ, НАСТРОЙКА В СРЕДЕ WINCC FLEXIBLE 4742.44




Аксессуары

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номерPGОписание продуктаЦена
6AV6691-1SA01-0AX02APCD С КОМПЛЕКТОМ ДОКУМЕНТАЦИИ ПО SIMATIC HMI, PDF-ФОРМАТ, АНГ./ НЕМ. ЯЗЫК. СОСТАВ: РУКОВОДСТВА ПО SIMATIC OP/ TP/ MP/ PANEL PC; ПО ОРГАНИЗАЦИИ СВЯЗИ С СИСТЕМАМИ АВТОМАТИЗАЦИИ; ПО КОНФИГУРИРОВАНИЮ; ПО ПРОГРАММНОМУ ОБЕСПЕЧЕНИЮ 38.16
