• Компактный датчик обработки изображений для автоматического контроля цветных объектов
• Синтез высокопроизводительной технологии обработки изображений с простыми, компактными датчиками
• Для применения в обрабатывающей промышленности, тароупаковочном производстве, пищевой промышленности и производстве напитков
• Реализация, ориентированная на использование в технологических процессах благодаря степени защиты IP65
• Возможность встраивания в системы автоматизации установок с помощью цифровых входов и выходов
• Быстрое осваивание задач благодаря функции настройки и обучения интеллектуального датчика на параметры среды

Особенности

• Оптимизирован для использования в тяжелых условиях промышленного производства благодаря  степени защиты IP65
• Возможность управления высокоскоростными процедурами благодаря краткости времени контроля датчика (ок. 30 проверок в секунду)
• Быстрота переключения благодаря легкости перехода от одной модели к другой
• Возможность обучения 16 моделям контроля
• Модели контроля переключаются с помощью цифровых входов
• Возможность гибкой адаптации к приложению
• Гибкая настройка окна изображения и рабочего расстояния
• Гибкая настройка параметров
• Быстрый ввод в действие
• Нет необходимости в знаниях об обработке изображений
• Нет необходимости в программировании

Область применения

Датчик обработки изображений SIMATIC MV220 – это полная система обработки изображений для автоматического контроля цветных объектов. Он завершает портфолио продукта в нижнем сегменте обработки изображений и верхнем сегменте обычных датчиков.

Благодаря его высокой производительности и простоте ему доступны простые задачи цветового контроля, которые слишком сложны для других систем обработки изображений, и которые исключаются из-за их стоимости.

Этот модуль используется:

• в производственных и сборочных системах для поставщиков автомобильной промышленности и электроники;
• в контроле наличия цветных компонентов
• в упаковочных машинах для блистерных и комбинированных пакетов
• в контроле наличия, распознавании деталей и контроле расположения цветных объектов
• в агрегатах для наполнения бутылок и других сосудов в пищевой промышленности и производстве напитков
• в контроле печати и идентификации частей для этикеток и оберток

Дизайн

Датчик обработки изображений SIMATIC MV220 объединяет в компактном корпусе все компоненты, необходимые для тестирования:

• Прочный пластмассовый или металлический корпус со степенью защиты IP65
• Цифровая камера для анализа цветных изображений:
  • микросхема на КМОП-структурах
  • разрешение 640 x 480 пикселов
• Непрерывно настраиваемая линза:
  • переменное поле изображения от 40 x 30 мм до 200 x 150 мм
  • переменное расстояние до объекта от 50 мм до 250 мм
• Встроенное белое освещение
• Лазерный инструмент для ориентации
• Средства управления и отображения для оператора:
  • клавиши ввода
  • дисплей
  • светодиоды
• Разъем (вилка и розетка) M12, обеспечивающий подключение:
  • блока питания
  • цифровых входов и выходов
• Крепежные отверстия M4 для системы механической фиксации промышленных датчиков

Функции

Имеются в распоряжении следующие функции:

• Обучение моделей с помощью одной или нескольких хороших деталей
• Контроль объекта с помощью характеристик, извлеченных при обучении
• Контроль может выполняться на стационарных и движущихся объектах
• Контроль объекта представляет отчет о разбраковке в соответствии с установленными пороговыми значениями
• Результаты выводятся на два цифровых выхода:
  • OK: соответствие объекта сохраненной модели не хуже установленного порогового значения
  • N_OK: соответствие объекта сохраненной модели не лучше установленного порогового значения

Режим работы

Ручная ориентация датчика поддерживается лазерным инструментом для ориентации. Два лазерных луча проецируют два световых пятна в окно образа датчика.

Датчик калибруется в соответствии с условиями окружающей среды с помощью меню на основе предоставленных образцов.

Обучение задачам контроля производится путем предоставления одного или нескольких хороших объектов. Результат обучения может быть сохранен в одной из 16 записей данных. Изученная задача контроля затем немедленно может быть проверена в режиме тестирования.

Для запуска режима анализа вы должны выбрать запись данных объекта, использованного при обучении, и перейти в режим "RUN". После запуска датчик начинает анализ.

В зависимости от установленных при обучении пороговых значений и фактических значений, полученных при анализе, результат выводится на цифровой выход OK или N_OK для хорошего и плохого результата соответственно.

Задача контроля может быть изменена выбором другой записи данных (модели) в режиме "RUN".

Обо всех неисправностях датчика и ошибках в управлении датчиком сообщается в диагностике. Режим анализа продолжается или завершается в зависимости от вида ошибки.

Технические данные

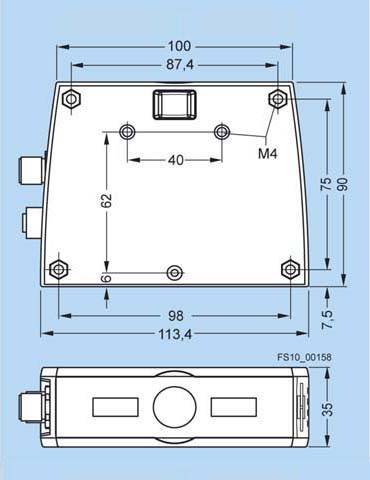

Чертеж

Схема подключения

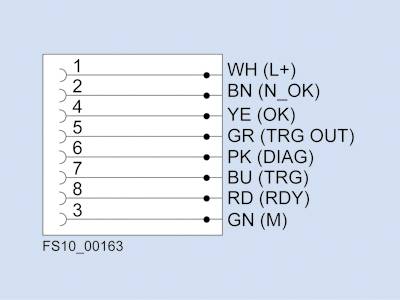

Датчик зрения MV220, интерфейс X1

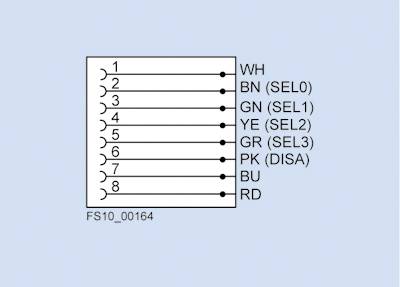

Датчик зрения MV220, интерфейс X2

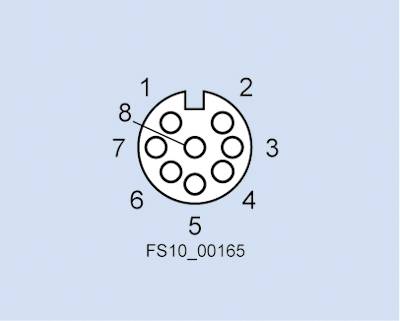

Датчик зрения MV220, нумерация контактов гнезда

Датчик зрения MV220, нумерация контактов вилки

Заказные данные

Аксессуары
