• Панель оператора с обширным набором функций оперативного управления и мониторинга на уровне машин и установок
• Сохранение содержимого буфера сообщений при отключении панели без использования буферной батареи
• Графический сенсорный TFT дисплей с поддержкой 256 цветов
• 36 системных клавиш, 24 программируемые функциональные клавиши, из них 18 с встроенными светодиодами
• Встроенные интерфейсы обмена данными с программируемыми контроллерами SIMATIC S7 (например, MPI, PROFIBUS DP)
• Встроенный интерфейс Ethernet
• Использование скриптов и архивов
• Драйверы обмена данными с контроллерами других производителей
• Одинаковые установочные размеры с панелью OP 270 6"

Особенности

• Низкие затраты на обслуживание:
  • Сохранение/ восстановление данных проекта через интерфейс связи с процессом или с помощью мульти-медиа карты
  • Дистанционная загрузка параметров конфигурации через любой из встроенных интерфейсов с автоматической идентификацией этого процесса
  • Необслуживаемое исполнение: отсутствие батарей, длительный срок службы дисплея
• Необслуживаемый буфер сообщений
• Использование скриптов и архивов
• Возможность применения во всех регионах земного шара:
  • 32 языка формирования сообщений в проектах, включая азиатские языки и кириллицу
  • 5 интерактивных языков, выбираемых непосредственно с панели
• Графическая библиотека с большим количеством графических объектов
• Стандартные интерфейсы расширения функциональных возможностей:
  • слот для установки мульти-медиа карты, используемой для сохранения рецептурных данных, архивирования данных, сохранения параметров конфигурации и системных данных
• Встроенный USB для подключения внешних устройств. Например, принтера
• Одинаковые установочные размеры с панелью OP 270 6"
• Исчерпывающий набор документации на DVD SIMATIC HMI Manual Collection и на компакт-диске с руководствами на русском языке
• Полное соответствие требованиям концепции Totally Integrated Automation (TIA):
  увеличение продуктивности, снижение инженерных затрат, снижение затрат на эксплуатацию

Область применения

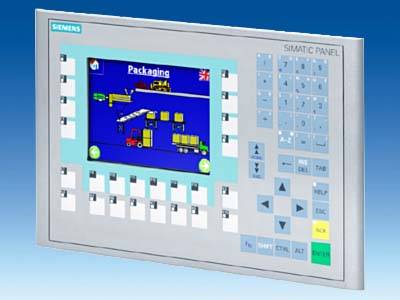

Широкие функциональные возможности и большой объем памяти пользователя позволяют использовать панель OP 277 6" для решения большого количества задач оперативного управления и мониторинга машин и установок во всех секторах промышленного производства. Панель оснащена 6" цветным TFT дисплеем, позволяющим отображать 256 цветов, встроенным интерфейсом PROFINET I/O, энергонезависимым буфером сообщений, обеспечивающим сохранение данных без использования буферной батареи

Дизайн

• Цветной (256 цветов) TFT дисплей
• CCFL¹⁾ с длительным сроком службы
• Мембранная клавиатура с 36 системными и 24 свободно конфигурируемыми функциональными клавишами (из них 18 с встроенными светодиодами)
• Прочный пластиковой корпус со степенью защиты IP65 для фронтальной панели и IP20 для остальной части корпуса
• Высокая производительность, обеспечиваемая RISC процессором и памятью пользователя объемом 4 Мбайт с дополнительной встроенной памятью для хранения рецептур
• Сохранение данных в буфере сообщений при отключении панели без использования буферной батареи
• Встроенные интерфейсы MPI, PROFIBUS DP (до 12 Мбит/с) а также USB 1.1 (до 100 мА)
• Встроенный интерфейс Ethernet (PROFINET I/O совместимый)
• Конфигурирование с помощью SIMATIC WinCC flexible 2005 Standard SP1
• Широкие функциональные возможности для адаптации к требованиям решаемой задачи
• Обширная библиотека готовых графических объектов
• Поддержка 32 языков (в том числе и русского), интерактивное переключение между 5 языками
• Слот для установки стандартной мульти-медиа карты (для сохранения архивов и рецептур, параметров конфигурации и системных данных)
• Дистанционная загрузка параметров конфигурации через любой из встроенных интерфейсов с автоматической идентификацией этого процесса
• Возможность использования дополнительного программного обеспечения для Sinumerik, Sm@rtAccess и Sm@ rtService
• Необслуживаемая конструкция

1) Cold Cathode Fluorescence Lamps - флуоресцентные лампы с холодным катодом

Функции

• Постоянное окно и концепция использования шаблонов для разработки экранных изображений
• Поля ввода/вывода
  для отображения и редактирования значений технологических параметров
• Конфигурируемые кнопки
  с вызовом до 16 функций и действий
• Индикаторы
  для индикации состояний машины/ установки
• Фиксированные тексты
  для обозначения функциональных клавиш, экранных изображений и технологических параметров с использованием шрифтов любого размера
• Тексты помощи
  для изображений, сообщений и переменных
• Точечная графика
  позволяет использовать иконки для обозначения клавиш, а также создавать фоновые изображения. Для формирования изображений могут использоваться готовые графические объекты из библиотеки инструментальных средств проектирования и/или любые графические редакторы с OLE интерфейсом (например, PaintShop, Designer или CorelDraw).
• Векторная графика
  поддерживается инструментальными средствами проектирования и позволяет использовать для формирования изображений линии, окружности, многоугольники и т.д.
• Графики кривых и бар-графики
  используются для графического отображения динамически меняющихся параметров
• Динамическое позиционирование, отображение/ скрытие объектов
• Арифметические функции, мониторинг граничных значений входных и выходных параметров
• Интерактивный выбор 5 языков, включая русский
  Использование языково-зависимой графики
• Таймер
  для циклического выполнения функций
• Парольная защита (безопасность)
  Управление пользователями – обеспечение доступа с использованием идентификационных номеров пользователей и паролей, определение прав различных групп пользователей
• Сигнальная система;
  Свободно определяемые классы сообщений (с конфигурируемыми вариантами отображения и подтверждения получения сообщений), управление состояниями, аварийные и системные сообщения. При отключении питания панели все сообщения сохраняются.
  Поддержка битовых и аналоговых (сообщения о достижении предельных значений параметров) сообщений
• Повышение гибкости за счет использования новых функций в виде Visual Basic Script, например, для выполнения операций сравнения, организации циклов и т.д.
• Архивирование сообщений и значений параметров (в мульти-медиа карте или на сетевом накопителе с передачей данных через Ethernet)
  • Различные типы архивов: кратковременные или последовательные архивы
  • Сохранение и архивирование данных в стандартном формате Windows (CSV)
  • Интерактивная работа с данными архивов с использованием графиков кривых
  • Внешняя обработка данных с помощью стандартных инструментальных средств (MS Excel и MS Access)
• Управление рецептами
  • С дополнительным сохранением данных на внешнем носителе (например, в мульти-медиа карте)
  • Интерактивная/ автономная обработка на панели
  • Сохранение и архивирование данных в стандартном формате Windows (CSV)
  • Внешняя обработка данных с помощью стандартных инструментальных средств (MS Excel и MS Access)
• Слот для установки мульти-медиа карты
  для установки стандартного внешнего носителя данных, может использоваться для сохранения/ восстановления или транспортировки рецептурных данных
• Простота обслуживания:
  • Сохранение и восстановление параметров конфигурации, операционной системы, записей данных и микропрограмм с компьютера, оснащенного пакетом программ ProSave
  • Загрузка/ считывание параметров конфигурации через любой из встроенных интерфейсов с автоматической идентификацией этого процесса
  • Регулировка контрастности изображения
  • Имитация работы панели непосредственно на компьютере с инструментальными средствами проектирования

Конфигурирование

Для конфигурирования панели необходим пакет программ SIMATIC WinCC flexible 2005 SP1 (лицензия Standard или выше). SIMATIC WinCC flexible является логическим продолжением и развитием программного обеспечения семейства ProTool. Проекты, созданные в среде ProTool, могут быть перенесены в WinCC flexible. Например, проекты панели TP 270 6" полностью конвертируются в проект панели OP 277 6". Если WinCC flexible запускается из среды SIMATIC Manager, то все данные проекта STEP 7 становятся доступными и инструментальным средствам разработки проекта панели оператора. Исключается необходимость выполнения операций множественного ввода одних и тех же данных.

Дополнения

• SINUMERIK
  Опциональный пакет "SINUMERIK HMI copy license WinCC flexible CE". Для конфигурирования необходим пакет "SINUMERIK HMI engineering package WinCC flexible".
  Более полная информация приведена в каталоге NC 60.
• Sm@rt Service
  Дистанционное оперативное управление и мониторинг SIMATIC HMI систем через TCP/IP сети
• Sm@rt Access
  Обмен данными между HMI системами через TCP/IP сети. Дистанционный доступ к рецептурным данным, паролям, другим данным HMI системы, а также многое другое.

Технические данные (бумага)

Дальнейшая информация

Дополнительную информацию Вы можете получить в Интернете по адресу.

http://www.siemens.com/panels

В разделе "Заказные продукты" можно найти информацию об изделиях, ориентированных на применение в определенных отраслях промышленности.
