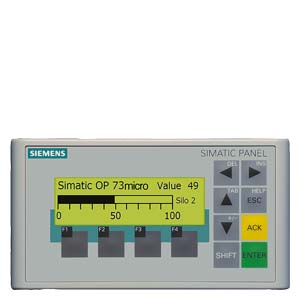

SIMATIC OP 73micro - Панель оператора для управления небольшими машинами и производственными установками.
- 3” монохромный графический LCD дисплей.
- 8 системных и 4 свободно конфигурируемых функциональных клавиши.
- Построение устройств человеко-машинного интерфейса программируемых контроллеров SIMATIC S7-200.
- Подключение к S7-200 через PPI интерфейс с помощью MPI или PROFIBUS DP кабеля.
- Начало поставок к концу 4 квартала 2004 года.
Особенности
SIMATIC OP 73micro - Высококонтрастный дисплей с хорошо читаемой информацией.
- Клавиши большого размера.
- Простота конфигурирования и обслуживания.
- Длительный срок службы LCD дисплея.
- Графическая библиотека с широким набором готовых графических объектов.
- Возможность использования во всем мире:
- поддержка 32 языков, включая кириллицу и азиатские языки;
- до 5 выбираемых интерактивных языков.
Область применения
SIMATIC OP 73micro Панели OP 73micro преназначены для использования с SIMATIC S7-200.
Совместимость:
- SIMATIC OP 73 Micro имеет одинаковые установочные размеры с текстовыми дисплеями TD 200/ TD 200C и панелью оператора OP 3.
Дизайн
SIMATIC OP 73micro - 3” графический LCD дисплей желто-зеленого свечения, разрешение 160х48 точек.
- 8 системных и 4 свободно конфигурируемых функциональных клавиши.
- Цифровая клавиатура с поддержкой двоичной, десятичной и шестнадцатеричной систем счисления.
- Прочный пластиковый корпус
- Мембранная клавиатура, устойчивая к воздействию агрессивных сред.
- Возможность питания от источника 24 В DC
- Интерфейс RS 485 для присоединения кабеля MPI или PPI адаптера.
Функции
SIMATIC OP 73micro - Поля ввода-вывода для модификации параметров и отображения их значений.
- Функциональные клавиши для активизации выполнения функций и действий. Конфигурирование до 16 функций, запускаемых с функциональной клавиатуры. Возможность использования функциональных клавиш в качестве дискретных входов распределенной периферии PROFIBUS DP.
- Поддержка графики. Включение в текстовые сообщения иконок, использование иконок для обозначения кнопок и клавиш, отображение на дисплее рисунков. Инструментальные средства конфигурирования содержат обширную библиотеку графических объектов, которые могут использоваться для создания собственных изображений. Для разработки изображений могут использоваться различные графические редакторы, поддерживающие интерфейс OLE (например, PaintShop, Designer или CorelDraw).
- Надписи шрифтами различного размера для обозначения функциональных клавиш, рисунков, переменных и т.д.
- Использование бар-графиков для индикации значений динамически меняющихся параметров.
- Переключение языков во время работы панели
- 5 интерактивных языков, 32 конфигурируемых языка, включая кириллицу и азиатские языки.
- Обеспечение парольного доступа к процессу управления.
- Система сообщений:
- битовые сообщения;
- свободно конфигурируемые классы сообщений для отображения различных событий и формирования подтверждений о получении сообщений;
- хронология сообщений.
- Тексты подсказок для диаграмм, переменных и сообщений.
- Поддержка математических функций.
- Мониторинг граничных значений входных и выходных параметров.
- Индикаторы для отображения состояний машины или установки.
- Планировщик задач.
- Использование шаблонов изображений.
- Простое конфигурирование и обслуживание:
- сохранение и восстановление конфигурации, операционной системы, записей данных, микропрограмм на компьютере, оснащенном программным обеспечением ProSave;
- загрузка/ считывание конфигурации через последовательный интерфейс RS 485;
- регулировка контрастности изображения;
- работа без буферной батареи.
Конфигурирование
Для конфигурирования панели SIMATIC OP 73 Micro используется программное обеспечение SIMATIC WinCC flexible модификаций Micro, Compact, Standard или Advanced. Необходимый пакет поддержки аппаратуры (HSP – Hardware Support Package) может быть загружен из Internet:
http://www4.ad.siemens.de/WW/view/de/19241467
Для загрузки параметров конфигурирования в память панели необходим PC/PPI кабель.
Интеграция
SIMATIC OP 73micro Панель OP 73micro может быть присоединена ко всем SIMATIC S7-200 процессорам, используя стандартный MPI шинный кабель или PROFIBUS DP кабель. (возможна интеграция в сеть).
Примечание: Для получения подробной информации смотрите раздел "Системные интерфейсы"
Технические данные
SIMATIC OP 73micro |
| 6AV6640-0BA11-0AX0 |
| Дисплей |
|
| STN (LCD) |
| 3" |
| 160 x 48 |
| 2 черный/белый |
| Прим. 100,000 часов |
| Тип управления |
|
| Мембранная клавиатура |
| Клавиши |
| 4 функциональных клавиш |
| Есть |
| 8 |
| Нет |
| Да/Да |
| – / – / – |
| Тип вывода |
|
| Нет |
| Нет |
| Процессор/HW |
|
| ARM CPU |
| Память |
|
| Флэш |
| 128 Кбайт / необслуживаемое |
| Интерфейсы (в подготовке) |
|
| 1 x RS485 макс. 0.1875 Мбит/с |
| Нет |
| Нет |
| Нет |
| Нет |
| Нет |
| Нет |
| Питание |
|
| 24 В |
| +20.4 до +28.8 В |
| Нет |
| Часы |
|
| Программные, без защиты буферной батареей |
| Степень защиты |
|
| Степень защиты |
|
| IP65, NEMA 4, NEMA 12; (после монтажа) |
| IP20 |
| Сертификаты и одобрения (в подготовке) |
|
| CE, FM Класс I Div. 2, UL, CSA, cULus, C-TICK |
| Габариты |
|
| 154 x 84 |
| 138 x 68 x 28.5 |
| 0.3 кг |
| В основном паластмасса |
| Фиксаторы под усилием |
| Внешние условия |
|
| 90% |
| Вертикальное |
| +/- 80° |
| Диапазон температур |
|
| 0 °C до +50 °C |
| 0 °C до +40 °C |
| -20 °C до +60 °C |
| Другое |
|
| Есть |
| 1 год |
| Конфигурирование |
|
| WinCC flexible |
| Функции (with WinCC flexible) |
|
| Нет |
| Есть |
| Не возможно |
| Протоколы |
|
| S7-200 |
| Система сообщений |
|
| 250 |
| Поддерживаются |
| Не поддерживаются |
| 80 |
| 8 |
| Кольцевой, на 128 записей |
| Экранные изображения/количество |
|
| 250 |
| Компоненты дисплея |
|
| 1000 текстовых элементов |
| 20 |
| 20 |
| Bitmaps, иконки, icon (заполнение экрана) |
| Бар-графики |
| 1.250 |
| 0 |
| Невозможно |
| Нет |
| 1.000 |
| 1.000 |
| 0 |
| 0 |
| 1.000 |
| 0 |
| 1.000 |
| 0 |
| 0 |
| 1.000 |
| Аттрибуты динамических обьектов |
|
| Есть |
| Нет |
| Нет |
| Нет |
| Списки |
|
| 150 |
| 0 |
| Есть |
| 500 |
| 1.000 |
| Есть |
| Есть |
| Фильтр |
|
| Безопасность |
|
| 2 |
| 32 |
| Есть |
| Нет |
| Драйвера протокола/печати |
|
| - |
| Языки |
|
| 5 |
| Немецкий, Английский, Французский, Итальянский, E, Китайский "традиционный", Китайский "упрощенный", DK, Финский, GR, Японский, KP / ROK, NL, N, PL, P, Русский, S, CZ / SK, TR, H |
| Идеографические языки |
| Поддержка карт памяти (в подготовке) |
|
| Нет |
| Нет |
| Нет |
| Нет |
| Возможности расширения/открытость |
|
| Нет |
| Перенос под WinCC flexible (загрузка/выгрузка) |
|
| Последовательный порт |
| Функции (под WinCC flexible) |
|
| Протоколы |
|
| S7-200 |

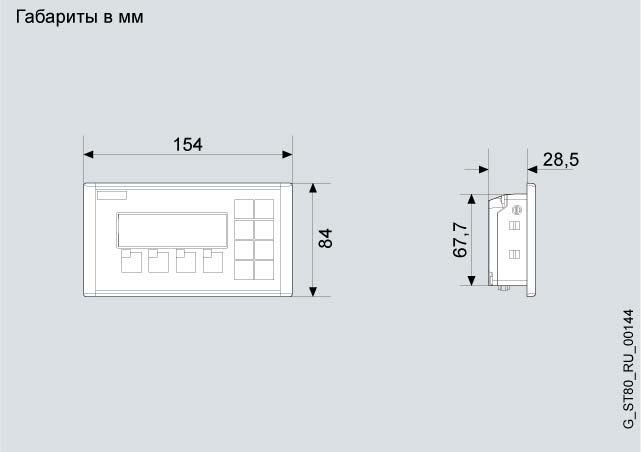

Чертеж
SIMATIC OP 73micro
Дальнейшая информация
SIMATIC OP 73micro http://www.siemens.com/panels
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6AV6640-0BA11-0AX0 | 2AP | SIMATIC OP 73MICRO, ПАНЕЛЬ ОПЕРАТОРА ДЛЯ SIMATIC S7-200, 3 ЖК-ДИСПЛЕЙ С ВНУТРЕННЕЙ ПОДСВЕТКОЙ И ГРАФИЧЕСКИМИ ВОЗМОЖНОСТЯМИ, КОНФИГУРИРОВАНИЕ С ПОМОЩЬЮ WINCC FLEXIBLE 2004 SP1 MICRO И СТАРШЕ | 291.50 |
