| | 6AV6 640-0BA11-0AX0 |
| Дисплей | |
| | STN (LCD) |
| | 3" |
- Разрешение (Ш x В в пикселях)
| 160 x 48 |
- Количество отображаемых цветов
| 2 черный/белый |
- Наработка на отказ при 25 °C
| Прим. 100,000 часов |
| Тип управления | |
| | Мембранная клавиатура |
| | Клавиши |
- Функциональные клавиши, программируемые
| 4 функциональных клавиш |
| | Есть |
- Количество системных клавиш
| 8 |
| | Нет |
- Ввод буквенно-цифровой информации
| Да/Да |
- Внешняя мышь/клавиатура/считыватель штрихкодов
| – / – / – |
| Тип вывода | |
- Режимы свечения светодиодов
| Нет |
| | Нет |
| Процессор/HW | |
| | ARM CPU |
| Память | |
| | Флэш |
- Объем памяти пользователя
| 128 Кбайт / необслуживаемое |
| Интерфейсы (в подготовке) | |
| | 1 x RS485 макс. 0.1875 Мбит/с |
| | Нет |
| | Нет |
- USB (Universal Serial Bus)
| Нет |
| | Нет |
| | Нет |
| | Нет |
| Питание | |
| | 24 В |
- Допустимый диапазон отклонений
| +20.4 до +28.8 В |
| | Нет |
| Часы | |
| | Программные, без защиты буферной батареей |
| Степень защиты | |
| Степень защиты | |
| | IP65, NEMA 4, NEMA 12; (после монтажа) |
| | IP20 |
| Сертификаты и одобрения (в подготовке) | |
- Сертификаты (в подготовке)
| CE, FM Класс I Div. 2, UL, CSA, cULus, C-TICK |

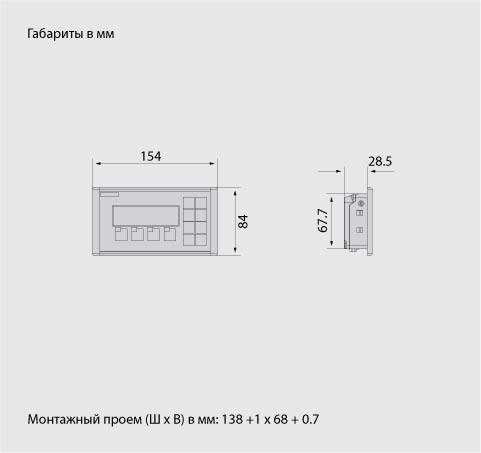

| Габариты | |
- Фронтальной панели Ш x В (мм)
| 154 x 84 |
- Монтажного проема Ш x В x Г (мм)
| 138 x 68 x 28.5 |
| | 0.3 кг |
- Тип корпуса (передня панель)
| В основном паластмасса |
| | Фиксаторы под усилием |
| Внешние условия | |
| | 90% |
| | Вертикальное |
- Максимальный угол наклона корпуса в рабочем положении
| +/- 80° |
| Диапазон температур | |
- Рабочий (вертикальная установка)
| 0 °C до +50 °C |
| | 0 °C до +40 °C |
- Хранения и транспортировки
| -20 °C до +60 °C |
| Другое | |
| | Есть |
- Срок гарантийного периода (лет)
| 1 год |
| Конфигурирование | |
- Инструмент конфигурирования
| WinCC flexible |
| Функции (with WinCC flexible) | |
| | Нет |
| | Есть |
| | Не возможно |
| Протоколы | |
| | S7-200 |
| Система сообщений | |
| | 250 |
| | Поддерживаются |
| | Не поддерживаются |
- Длина сообщения (в символах)
| 80 |
- Количество переменных на сообщение
| 8 |
| | Кольцевой, на 128 записей |
| Экранные изображения/количество | |
| | 250 |
| Компоненты дисплея | |
| | 1000 текстовых элементов |
- Количество полей на изображения
| 20 |
- Количество переменных на изображение
| 20 |
| | Bitmaps, иконки, icon (заполнение экрана) |
| | Бар-графики |
- Количество бар-графиков на проект
| 1.250 |
| | 0 |
| | Невозможно |
| | Нет |
| | 1.000 |
| | 1.000 |
| | 0 |
- Аналоговые индикаторы/проект
| 0 |
| | 1.000 |
| | 0 |
- Статусные переключатели/проект
| 1.000 |
- Селекторные перключатели/проект
| 0 |
- Поворотные переключатели/проект
| 0 |
- Световые индикаторы/проект
| 1.000 |
| Аттрибуты динамических обьектов | |
| | Есть |
| | Нет |
| | Нет |
| | Нет |
| Списки | |
| | 150 |
| | 0 |
| | Есть |
| | 500 |
| | 1.000 |
| | Есть |
| | Есть |
| Фильтр | |
| Безопасность | |
- Количество групп пользователей
| 2 |
| | 32 |
- Пароли с возможностью их переноса
| Есть |
| | Нет |
| Драйвера протокола/печати | |
| | - |
| Языки | |
- Количество интерактивных языков
| 5 |
| | Немецкий, Английский, Французский, Итальянский, E, Китайский "традиционный", Китайский "упрощенный", DK, Финский, GR, Японский, KP / ROK, NL, N, PL, P, Русский, S, CZ / SK, TR, H |
| | Идеографические языки |
| Поддержка карт памяти (в подготовке) | |
| | Нет |
| | Нет |
| | Нет |
- Приложения/опции (с WinCC flexible)
| Нет |
| Возможности расширения/открытость | |
| | Нет |
| Перенос под WinCC flexible (загрузка/выгрузка) | |
| | Последовательный порт |
| Функции (под WinCC flexible) | |
| Протоколы | |
| | S7-200 |
