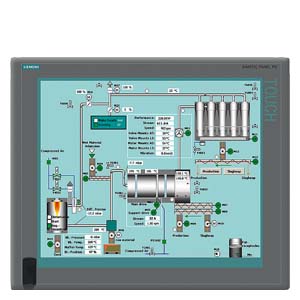

SIMATIC Panel PC 477B

• Встроенная платформа ПК с очень высокой промышленной совместимостью для важных задач в области автоматизации на базе ПК
• Не требует обслуживания (отсутствуют вращающиеся компоненты, такие как вентилятор и жесткий диск)
• Прочная конструкция: Оболочка ПК выдерживает самое грубое механическое воздействие, поддерживая работу в нормальном режиме
• Компактный дизайн (глубина установки - всего 75 мм (2,95 дюйма))
• Надежность финансовых вложений
• Быстрая интеграция в существующую структуру
• Варианты передних панелей:
  • 12", 15" и 19" TFT Touch
  • 12" и 15" TFT Key



Особенности

SIMATIC Panel PC 477B

• Широкая промышленная совместимость благодаря прочной конструкции, которая выдерживает сильную вибрацию и удары
• Надежность финансовых вложений – гарантированное наличие запасных частей для компонентов (в течение 5 лет по окончании активного маркетинга)
• Продолжительный срок работы компонентов для долгосрочного оборудования без дополнительных затрат
• Интерфейс USB 2.0 на передней и задней панелях для быстрого и легкого подключения дополнительных аппаратных компонентов
• Высокая степень промышленной функциональности благодаря встроенным интерфейсам PROFIBUS DP/MPI и Ethernet
• Не требует обслуживания вследствие отсутствия вращающихся деталей (вентилятора и жесткого диска)
• Высокая доступность системы позволяет сократить время простоя
  • Эффективная самодиагностика (SIMATIC PC DiagMonitor)
  • Высокая степень безопасности и надежности встроенной платформы
• Встроенный компонент Totally Integrated Automation (TIA): Повышенная производительность, минимум обслуживания и сокращение затрат
• Готовые к использованию полноценные решения (программное обеспечение уже установлено и настроено) для визуализации и автоматизации с использованием WinCC flexible и WinAC RTX



Область применения

SIMATIC Panel PC 477B

Панельный ПК SIMATIC 477B предназначен для использования на производстве с оборудованием, где необходимо сочетание прочности и надежности (т.е. надежности встроенной платформы), а также открытости ПК (например, возможность модульного расширения и подключения устройств ввода-вывода, таких как принтеры, клавиатуры и т.п.)

Благодаря малой глубине установки в 75 мм (2,95 дюйма) он может использоваться в стесненных условиях.

Данный ПК может использоваться для автоматизации производства или технологического процесса и устанавливаться в шкафах управления, на пультах управления, в 19-дюймовых шкафах/стойках и на подставках.

Панельные ПК SIMATIC представляют собой идеальную платформу для автоматизации на базе ПК:

• Компьютерная визуализации на производстве у оборудования с использованием SIMATIC WinCC flexible
• Компьютерное управление посредством SIMATIC WinAC RTX
• SIMATIC WinCC Web Client для сетевых решений с WinCC/Web Navigator

Компания "Сименс" предлагает полноценную модульную систему компонентов автоматизации, рассчитанных на полную интеграцию.



Дизайн

SIMATIC Panel PC 477B

Встроенный панельный ПК 477В - это компактный блок, состоящий из операторского блока управления со встроенным вычислительным блоком.

Компоненты компьютерного блока:

• Прочный металлический установочный корпус, защищающий от вибрации и ударов, с высокой степенью электромагнитной защиты.
• Процессор: Celeron M 1,0 ГГц
• Основная память: 1 Гб (DDR2-SDRAM)
• ПЗУ с аккумуляторным питанием - 2 Мб
• Запоминающее устройство Compact Flash Drive (встроенное) с установленной операционной системой Windows XP (образ) и дополнительным программным обеспечением
• Графика (аналог VGA, 1024 x 768)

Интерфейсы

• 2 порта Ethernet на плате (10/100/1000 Мбит/сек)
• PROFIBUS DP/MPI на плате, отдельный
• 5 портов USB 2.0, 500 мА (1 спереди)
• 1 порт COM 1 (RS 232)
• 1 интерфейс DVI-I (для подключения второго устройства отображения информации)
• Модуль питания постоянного тока на 24 В

Компоненты блока управления оператора:

Существуют следующие варианты блоков управления оператора:

12" Key

• Цветной TFT-дисплей 12,1", 800 х 600 пикселей (SVGA)
• Мембранная клавиатура с международной раскладкой символов и 36 дополнительных функциональных клавиш со светодиодами и встроенной мышью

12" Touch

• Цветной TFT-дисплей 12,1", 800 х 600 пикселей (SVGA)
• Сенсорный экран (аналоговый/резистивный)

15" Key

• Цветной TFT-дисплей 15,1", 1024 х 768 пикселей (XGA)
• Мембранная клавиатура с международной раскладкой символов и 36 дополнительных функциональных клавиш со светодиодами и встроенной мышью

15" Touch

• Цветной TFT-дисплей 15,1", 1024 х 768 пикселей (XGA)
• Сенсорный экран (аналоговый/резистивный)

19" Touch

• Цветной TFT-дисплей 19,1", 1280 х 1024 пикселей (SXGA)
• Сенсорный экран (аналоговый/резистивный)

Операторские блоки управления оборудованы портом USB 2.0 на передней панели для подключения внешних периферийных устройств, таких как мышь или клавиатура. Они соответствуют требованиям по защите степени IP65 и NEMA 4. Все операторские блоки управления также имеют вариант без порта USB на передней панели.

Компьютерный блок подключен соединительным кабелем к задней панели операторского блока управления.

Дополнительные компоненты

SIMATIC PC DiagMonitor

• Диагностическое/сигнальное программное обеспечения для раннего обнаружения и диагностики неисправностей ПК
• Комплексный мониторинг температуры и контрольный таймер
• Счетчик часов работы для профилактического обслуживания
• Встроенные функции ведения журнала, исчерпывающие текстовые сообщения, онлайн-справка (английский/немецкий)
• Возможен сетевой мониторинг через интерфейсы SNMP и ОРС

SIMATIC PC/PG Image & Partition Creator

• Программное средство профилактического резервного копирования данных с устройств хранения информации (карт CF, жестких дисков)
• Оперативное точное восстановление системы и разделов данных. Программные приложения и специальные установки также резервируется.
• Программное средство адаптации сегментирования пространства запоминающих устройств

3,5" дисковый привод USB

Дисковый привод USB обеспечивает высокоскоростную передачу пользовательских данных, таких как рецепты или файлы. Не рекомендуется использование данного привода для циклического архивирования. Возможность крепления на передней панели и степень защиты IP54 позволяет осуществлять обмен данными без необходимости открывать двери шкафа управления.

Устройство подключается через USB-интерфейс панельного ПК. Питание устройства также подается через USB. В комплект поставки входит USB-кабель длиной 1 м (3,28 фт). Дисковый привод совместим со стандартом USB 1.1. Возможно использование дискет высокой плотности 3,5" (1,44 Мб).

SIMATIC PC USB FlashDrive

• Мобильное запоминающее устройство для SIMATIC PC/PG
• Высокая скорость передачи данных (USB 2.0) и большой объем памяти
• Сверхкомпактный и прочный

Промышленный USB-концентратор 4

• Периферийные устройства USB можно подключать и использовать через USB-концентратор 4 без необходимости открывать дверь шкафа управления
• Стандартный концентратор USB 2.0, IP65 спереди
• Монтаж в шкафу управления или на рейке DIN
• Смотровое окно и светодиоды для каждого из четырех интерфейсов
