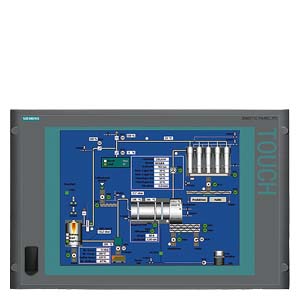

SIMATIC Panel PC 577

• Стандартная ПК-платформа для решения задач контроля и мониторинга оператором
• Максимальная производительность благодаря высокопроизводительному процессору по привлекательной базовой цене
• Быстрая интеграция
• Архитектура на базе Intel Pentium 4 с частотой до 2,4 ГГц
• Возможность расширения ОЗУ до 3 Гб
• Порт Gigabit Ethernet
• Высокоскоростной порт USB 2.0 на передней панели
• Варианты передних панелей:
  • 12", 15" и 19" TFT Touch
  • 12" и 15" TFT Key



Особенности

SIMATIC Panel PC 577

• Подходит для работы в промышленной среде, подверженной вибрации и ударным нагрузкам
• Надежность финансовых вложений благодаря гарантированному наличию запасных частей
• Продолжительный срок работы компонентов для долгосрочного оборудования без дополнительных затрат
• Интерфейс USB для быстрого и легкого подключения необходимых компонентов
• Высокая доступность системы позволяет сократить время простоя
  • Эффективная самодиагностика (SIMATIC PC DiagMonitor)
  • Решения для резервного копирования данных
• Встроенный компонент Totally Integrated Automation (TIA): Повышенная производительность, минимум обслуживания, сокращение затрат за срок службы



Область применения

SIMATIC Panel PC 577

Панельный ПК SIMATIC 577 используется для автоматизации производства и технологического процесса и может быть установлен в шкафах управления и на пультах управления.

Панельные ПК SIMATIC представляют собой гибкую платформу для автоматизации на базе ПК:

• Компьютерная визуализации производственного оборудования с использованием SIMATIC WinCC flexible
• Комплексные решения по визуализации процессов с помощью SIMATIC WinCC
• Управление на базе ПК с SIMATIC WinAC Software PLC или c SIMATIC WinAC Slot PLC

Компания "Сименс" предлагает полноценную модульную систему компонентов автоматизации, рассчитанных на полную интеграцию.

Панельные ПК SIMATIC можно заказать в комплекте с WinCC flexible или WinCC в виде пакетов SIMATIC HMI по сниженным ценам (см. Полные системы SIMATIC HMI).



Дизайн

SIMATIC Panel PC 577

Панельный ПК 577 состоит из компьютера и блока управления оператора.

Компоненты компьютерного блока:

• Прочный металлический установочный корпус, защищающий от вибрации и ударов, с высокой степенью электромагнитной защиты.
• Процессор:
  • Mobile Intel 915 GM Express Chipset
  • Intel Celeron 2,0 ГГц или
  • Intel Pentium 4 2,4 ГГц
• Общая конфигурация основной памяти: 256 Мб (DDR 400)
• 3,5" жесткий диск: ≥ 40 Гб
• Встроенная графика
• Интерфейсы:
  • 1 порт Gigabit Ethernet на плате
  • 4 порта USB 2.0, 1 USB-порт спереди
  • 1 последовательный порт V.24 (9-контактный)
  • 1 параллельный порт
• Свободные гнезда для расширения:
  • 3 PCI (гнезда с фиксаторами)
• Блок питания: 110/230 В переменного тока (многодиапазонный), 50/60 Гц

Дополнительные компоненты:

• Расширение памяти: 512 Мб DDR 400, 1 Гб DDR 400, расширение до 3 Гб
• Привод DVD-ROM
• Комбинированный привод DVD±RW±R
• Windows 2000 MUI или Windows XP Professional MUI

Компоненты блока управления оператора:

Существуют следующие варианты блоков управления оператора:

12" Key

• Цветной TFT-дисплей 12,1", 800 х 600 пикселей (SVGA)
• Мембранная клавиатура с международной раскладкой символов и 36 дополнительных функциональных клавиш и встроенной мышью
• Порт USB 2.0 на передней панели

12" Touch

• Цветной TFT-дисплей 12,1", 800 х 600 пикселей (SVGA)
• Сенсорный экран (аналоговый/резистивный)
• Порт USB 2.0 на передней панели

15" Key

• Цветной TFT-дисплей 15,1", 1024 х 768 пикселей (XGA)
• Мембранная клавиатура с международной раскладкой символов и 36 дополнительных функциональных клавиш и встроенной мышью
• Порт USB 2.0 на передней панели

15" Touch

• Цветной TFT-дисплей 15,1", 1024 х 768 пикселей (XGA)
• Сенсорный экран (аналоговый/резистивный)
• Порт USB 2.0 на передней панели

19" Touch

• Цветной TFT-дисплей 19,1", 1280 х 1024 пикселей (SXGA)
• Сенсорный экран (аналоговый/резистивный)

Дополнительные компоненты

SIMATIC PC/PG Image & Partition Creator

• Программное средство резервного копирования данных с жесткого диска
• Оперативное точное восстановление системы и разделов данных. Программные приложения и специальные установки также резервируется.
• Программное средство сегментирования пространства жесткого диска

3,5" дисковый привод USB

Дисковый привод USB обеспечивает высокоскоростную передачу пользовательских данных, таких как рецепты или файлы. Не рекомендуется использование данного привода для циклического архивирования. Возможность крепления на передней панели и степень защиты IP54 позволяет осуществлять обмен данными без необходимости открывать двери шкафа управления.

Устройство подключается через USB-интерфейс панельного ПК. Питание устройства также подается через USB. В комплект поставки входит USB-кабель длиной 1 м (3,28 фт). Дисковый привод совместим со стандартом USB 1.1. Возможно использование дискет высокой плотности 3,5" (1,44 Мб).

Работа привода USB-диска в панельных ПК SIMATIC:

• Windows XP: возможна без дополнительных драйверов
• Windows 2000: необходимый драйвер включен в комплект поставки операционной системы

Промышленный USB-концентратор 4

• Периферийные устройства USB можно подключать и использовать через USB-концентратор 4 без необходимости открывать дверь шкафа управления
• Стандартный концентратор USB 2.0, IP65 спереди
• Монтаж в шкафу управления или на рейке DIN
• Смотровое окно и светодиоды для каждого из четырех интерфейсов
