SIMATIC PCS 7 BOX 416 - SIMATIC PCS 7 BOX

SIMATIC PCS 7 BOX 416 снабженный слот-контроллером WinAC Slot 416 V4.0 выполняет те же функции, что и SIMATIC PCS 7 BOX RTX на базе промышленного PC SIMATIC Box PC 627B. В задачах автоматизации он позиционирается немного выше, чем SIMATIC PCS 7 BOX RTX, и рекомендуется к применению там, где необходима повышенная надежность и изменение конфигурации в режиме работы (CiR).

Дизайн

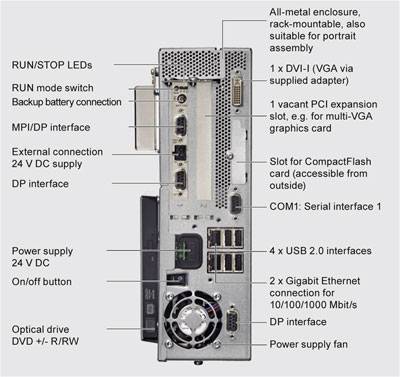

Конструкция SIMATIC PCS 7 BOX 416

SIMATIC PCS 7 BOX 416 системы предлагаются в двух вариантах:

Предустановленный SIMATIC PCS 7 с AS, ES и OS функциональностью,
включая AS/OS Engineering и Runtime лицензии для 250 PO
Преудстановленный SIMATIC PCS 7 с AS и OS функциональностью,
включая AS/OS Runtime лицензию на 250 PO

Эти комплекты могут быть расширены с помощью других компонент (см. также главу "SIMATIC PCS 7 Industrial Workstation" и каталог по PC-based Automation):

SIMATIC PCS 7 PowerPacks/Runtime лицензии вплоть до 2000 PO
- AS/OS Software Engineering PowerPack для all-in-one систем
- OS Software Single Station PowerPack и AS Runtime лицензию
SIMATIC PDM для PCS 7
SIMATIC PC клавиатура
ЖК и ЭЛТ дисплеи офисного и промышленного исполнения
источник питания SITOP 230 AC/24 V DC, 240 W
источник бесперебойного питания SITOP DC UPS 15 A с RS 232 интерфейсом
DC UPS программное обеспечение для обработки сигналов от DC UPS с RS 232 интерфейсом на PC станции (отображение состояний и определение реакций на них), работающей под Windows NT, 2000 и XP; свободно распространяемое с загрузкой через www.siemens.com/sitop
модуль батареи SITOP 24 V DC/20 A/7 Ah для DC UPS модуля15 A

Функции

WinAC Slot 416 V4.0

С использованием WinAC Slot 416 V4.0, программа контроллера в Slot CPU выполняется совершенно независимо от состояния SIMATIC Box PC и ее операционной системы Windows. Следовательно контроллер может продолжать работу, даже если SIMATIC Box PC выключен или находиться в состоянии ошибки. Внешний источник питания 24 V DC подключается к Slot CPU для обепечения независимого от станции PC питания. Ни ошибки ПО, ни ошибки питания, ни перезагрузка операционной системы не оказывают влияния на работу программы в Slot CPU.

Если случается одно из перечисленных ниже событий, программа контроллера немедленно информируется и может предпринять определенные действия, напр. организовать промежуточный буфер для временного хранения данных для их последующей передачи в систему верхнего уровня:

Завершение работы операционной системы Windows
Ошибка операционной системы Windows ("синий экран")
Ошибка внутренних коммуникаций
Выключение PC (требуется внешний источник питания 24 V DC)

В SIMATIC PCS 7 BOX 416, распределенная периферия подключается через два PROFIBUS DP порта WinAC Slot 416 V4.0. Совместно с SIMATIC PCS 7 V7.0, WinAC Slot 416 V4.0 также позволяет производить изменения в конфигурации во время работы (CiR). Тип и масштабы модификаций зависят от используемой периферии.

Поскольку SIMATIC PDM допускает доступ к оборудования полевого уровня только по PROFIBUS DP через коммуникационный процессор CP 5611, то требуется дополнительная связь между DP портом и CP 5611. Необходимый коннектор входит в комплект SIMATIC PCS 7 BOX 416.

Использование с SIMATIC BATCH

SIMATIC PCS 7 BOX 416 может также использоваться для автоматизации рецептурных процессов с SIMATIC BATCH. Возможности SIMATIC BATCH ограничены в этом случае 10 UNITs (единица заводского оборудования). Следующие дополнительные пакеты SIMATIC BATCH могут выполняться на SIMATIC PCS 7 BOX в дополнении к SIMATIC BATCH Server Basic Package for up to 10 UNITs:

Batch Control Center
Recipe System
Batch Planning
Hierarchical Recipe
ROP Library
Separation Procedures/Formulas

Использование с SIMATIC Route Control

SIMATIC PCS 7 BOX 416 подходит не только для автоматизации рецептурных процессов systems с SIMATIC BATCH, но также и для управления потоками материалов с SIMATIC Route Control. Возможности SIMATIC Route Control ограничены в этом случае 30 одновременными транспортными потоками case. SIMATIC Route Control Server и SIMATIC Route Control Center выполняются в этом случае на SIMATIC PCS 7 BOX 416. Route Control Engineering возможен непосредственно на SIMATIC PCS 7 BOX 416.

Технические данные

Базовое аппаратное обеспечение: SIMATIC Box PC 627B
Конструкция и характеристики оборудования
Конструктив	В надежном металлическом ящике шкафного исполнени, с возможностью монтажа на стенку
Степень защиты по EN 60529	IP20
CPU
Процессор	Intel Core 2 Duo T7400 2.16 GHz
Скорость шины	667 MHz
Кэш второго уровня	4 MB
Чипсет	Intel 945 GM
Оперативная память	2 GB DDR2-667 SDRAM (2 x 1 GB)
Графика
Графический контроллер	Intel 2D/3D GMA950, интегрирован в чипсет
Графическая память	Динамическая видеопамять от 8 до 128 MB
Разрешение/глубина цвета/частота	VGA: Макс. 1600 x 1200 / 32 bit colors / 85 Hz DVI: Макс. 1600 x 1200 / 32 bit colors / 60 Hz
Накопители
Флеш накопитель	For CompactFlash card
Жесткий диск	3.5" SATA, 160 GB
Оптический привод	DVD ± R/RW
Гибкий привод	Подключение через USB (заказывается дополнительно)
Интерфейсы
PROFIBUS/MPI	1 x 9-contact Sub-D socket, 12 Mbit/s (electrically isolated, CP 5611-compatible)
Ethernet	2 x 10/100/1000 Mbit/s (RJ 45)
USB	4 x USB 2.0/high-speed (2 x high-current)
Последовательный	1 x COM1 (V.24), 9-contact Sub-D connector
Параллельный	‑
Подключение видео	1 x DVI-I (DVI/VGA комбинированный): DVI: цифровой VGA аналоговый
Клавиатура/мышь	Подключение через USB (заказывается дополнительно)
Операционная система и диагностическое ПО
Операционная система	Предустановленная Windows XP Professional MUI, DVD диск с образом, активация не требуется
Протестированное SIMATIC промышленное ПО	SIMATIC PC DiagMonitor
Мониторные/диагностические функции
Сторожевой таймер	Отслеживание выполнения программы Параметризуемый сценарий ошибок Параметрирование тайм-аута
Температура	Температура процессора Температура входящего воздуха Температура вблизи блока питания (посредством SIMATIC PC DiagMonitor и SIMATIC PCS 7 Asset Management)
Вентиляторы	Останов вентиляторов (via SIMATIC PC DiagMonitor and SIMATIC PCS 7 Asset Management)
Счетчик наработки	(посредством SIMATIC PC DiagMonitor и SIMATIC PCS 7 Asset Management)
Дисплеи	2-х цифровой 7‑сегментный дисплей для отображения POST кодов из BIOS при загрузке 2 программируемых статусных LEDs
Безопасность
Класс защиты	Класс защиты I в соответствии с IEC 61140
Нормы защиты	EN 61131-2; UL508; CSA C22.2 No 142
Уровень шума
Рабочий	< 55 dB (A) to DIN 45635-1
Электромагнитная совместимость (EMC)
Излучаемая помеха	EN 55022 Class B; EN 61000‑3‑2 Class D EN 61000-3-3; FCC Class A
Невосприимчивость к наводке по цепям питания	± 2 kV (to IEC 61000‑4‑4; burst) ± 1 kV (to IEC 61000‑4‑5; symmetrical surge) ± 2 kV (to IEC 61000‑4‑5; asymmetrical surge)
Невосприимчивость к помехам по сигнальным линиям	± 1 kV (to IEC 61000‑4‑4; burst; length < 3 m) ± 2 kV (to IEC 61000‑4‑4; burst; length > 3 m) ± 2 kV (to IEC 61000‑4‑5; surge; length > 30 m)
Невосприимчивость к статическому разряду	± 6 kV contact discharge (to IEC 61000‑4‑2) ± 8 kV air discharge (to IEC 61000‑4‑2)
Невосприимчивость к высокочастотному излучению	10 V/m, 80 to 1000 MHz and 1.4 to 2 GHz, 80% AM (to IEC 61000‑4‑3) 1 V/m, 2 to 2.7 GHz, 80% AM (to IEC 61000‑4‑3) 10 V, 9 kHz to 80 MHz, 80% AM (to IEC 61000‑4‑6)
Невосприимчивость к магнитным полям	100 A/m, 50/60 Hz (to IEC 61000‑4‑8)
Климатические условия
Температура	Протестировано в соответствии с IEC 60068-2-1, IEC 60068‑2‑2, IEC 60068‑2‑14
Работа	+5 ... +45 °C (with DVD writer, only up to +40 °C) +5 ... +50 °C (power of all slots max. 20 W) +5 ... +55 °C (power of all slots max. 10 W)
Хранение/транспортировка	-20 ... +60 °C
Температурный дрейф	Работа: max. 10 °C/h; хранение: 20 °C/h, без конденсации
Относительная влажность	Протестировано в соответствии с IEC 60068-2-78, IEC 60068‑2‑30
Работа	5 ... 80% at 25 °C (без конденсации)
Хранение/транспортировка	5 ... 95% at 25 °C (без конденсации)
Механические условия
Вибрации	Протестировано в соответствии с IEC 60068‑2‑6
Работа	10 to 58 Hz: 0.075 mm, 58 to 500 Hz: 9.8 m/s² Ограничение с DVD writer: 10 to 58 Hz: 0.019 mm / 58 to 500 Hz: 2.5 m/s² Ограничение для вертикального монтажа: 10 to 58 Hz: 0.0375 mm / 58 to 500 Hz: 4.9 m/s²
Хранение/транспортировка	5 ... 9 Hz: 3,5 mm, 9 to 500 Hz: 9.8 m/s²
Ударные нагрузки	Протестировано в соответствии с IEC 60068-2-27, IEC 60068‑2‑29
Работа	50 m/s², 30 ms Ограничение для горизонтального монтажа: 25 m/s², 30 ms
Хранение/транспортировка	250 m/s², 6 ms
Одобрения
CE для жилых помещений
Излучаемая помеха	EN 61000-6-3: 2001
Помехозащищенность	EN 61000-6-1: 2001
CE для промышленной среды
Излучаемая помеха	EN 61000-6-4: 2001
Помехозащищенность	EN 61000-6-2: 2005
cULus	UL 60950‑1, Report E11 5352 and CAN/CSA‑C22.2 No. 60950‑1; UL508 and CAN/CSA‑C22.2 No. 142
Блок питания (электрически изолированный)
БП	24 V DC (-15% / +20%), SELV
Постоянный ток, входной	постоянный ток до 8 A (до 14 A для 30 s в течение запуска)
Max. потребление (при 24 V DC)	210 W
Размеры и вес
Размер, включая DVD writer (Ш x В x Г ) в мм	297 x 267 x 100
Вес	Прибл. 7 кг

Автоматизация: WinAC Slot PLC module
ЦПУ	WinAC Slot 416 V4.0 hardware controller for SIMATIC Box PC 627B with Windows XP Professional operating system
Основная память	1.6 + 1.6 MB (integrated)
Загрузочная память	256 KB
Карта памяти	2 MB RAM (fitted)
Время исполнения	Binary command: 0.04 µs, IEEE floating-point: 0.12 µs
PROFIBUS DP	PROFIBUS DP and PROFIBUS DP/MPI interfaces onboard
Размер	PCI plug-in card (3/4 long)
All-in-one система
Предустановленное ПО/лицензии	PCS 7 Engineering Software V7.0 for AS/OS
Количество PO (AS/OS engineering и runtime)	250 PO (расширяется с пом. PowerPack до 2000 PO)
Система Runtime
Предустановленное ПО/лицензии	PCS 7 OS Software Single Station V7.0 и SIMATIC PCS 7 AS Runtime license
Количество PO (runtime)	250 PO для OS (расширяется с пом. PowerPack до 2000 PO) 250 POs for AS (расширяется с пом. AS Runtime license)

Заказные данные

Заказной №	Описание	Вес (кг)	Доставка	Мин. зак. (шт)
6ES7650-2PA07-0YX0	SIMATIC PCS7 BOX 416 COMPLETE, СИСТЕМА НА ОСНОВЕ ПК BOX PC 627B, 2,16 GHZ, 2GB RAM (2X1GB) SATA 160GB, DVD +- RW, 2XFAST ETHERNET RJ45 (ВСТРОЕН), ПЛК WINAC SLOT CPU 416-2DP V4.0, 2 MB КАРТА ПАМЯТИ, ПАКЕТ ПО 6ES7658-5AA07-0YA5 PCS7 V7.0 + SP1 ПРЕДУСТ.	7	3 - 5 недель (A)	1
6ES7650-2PB07-0YX0	SIMATIC PCS7 BOX 416 COMPLETE, СИСТЕМА НА ОСНОВЕ ПК BOX PC 627B, 2,16 GHZ, 2GB RAM (2X1GB) SATA 160GB, DVD +- RW, 2XFAST ETHERNET RJ45 (ВСТРОЕН), ПЛК WINAC SLOT CPU 416-2DP V4.0, 2 MB КАРТА ПАМЯТИ, ПАКЕТ ПО 6ES7658-2AA07-0YA0, RT ЛИЦЕНЗИЯ AS (PO250) PCS7	7	3 - 5 недель (A)	1

Аксессуары

Заказной №	Описание	Вес (кг)	Доставка	Мин. зак. (шт)
6EP1334-2AA01	SITOP SMART 240W СТАБИЛИЗИРОВАННЫЙ БЛОК ПИТАНИЯ, ВХОД: 120/230 V AC, ВЫХОД: 24 V DC/ 10 A	0.75	3 - 5 недель (P)	1
6EP1931-2EC31	SITOP POWER DC-UPS-МОДУЛЬ 24В/15А, С ПОСЛЕДОВАТЕЛЬНЫМ ИНТЕРФЕЙСОМ; ВХОДНОЕ НАПРЯЖЕНИЕ =24В/16А; ВЫХОД =24В/15А	0.45	3 - 5 недель (P)	1
6EP1935-6ME21	SITOP POWER, СВИНЦОВЫЙ ГЕРМЕТИЧНЫЙ АККУМУЛЯТОР ДЛЯ SITOP POWER DC-USV-МОДУЛЯ 15/ 40: =24 В/ 7 АЧАС	6	3 - 5 недель (P)	1
6ES7648-0CB00-0YA0	КЛАВИАТУРА ДЛЯ PCS7 OS/ES, ИНТЕРФЕЙС USB, МЕЖДУНАРОДНАЯ/НЕМЕЦКАЯ РАСКЛАДКА КЛАВИАТУРЫ	0.5	4 - 6 недель (B)	1
6ES7653-2BA00-0XB5	SIMATIC PCS 7, ПРОГР. ОБ., RUNTIME-ЛИЦЕНЗИЯ AS (PO 100), ПЛАВАЮЩАЯ ЛИЦЕНЗИЯ ДЛЯ 1 ПОЛЬЗОВАТЕЛЯ, ИСПОЛНЯЕМОЕ ПО, БЕЗ ПО И ДОК., КЛЮЧ ЛИЦЕНЗИИ НА FD, CLASS A, 3 ЯЗЫКА (G, E, F), РАБОТА ПОД ОС XPPROF, ЦЕЛЕВОЕ АПП. ОБЕСП.: PCS 7 547B: ES/OS PCS 7 BOX 416, BOX	0.2	3 - 5 недель (A)	1
6ES7653-2BB00-0XB5	SIMATIC PCS 7, ПРОГР. ОБ., RUNTIME-ЛИЦЕНЗИЯ AS (PO 1000), ПЛАВАЮЩАЯ ЛИЦЕНЗИЯ ДЛЯ 1 ПОЛЬЗОВАТЕЛЯ, ИСПОЛНЯЕМОЕ ПО, БЕЗ ПО И ДОК., КЛЮЧ ЛИЦЕНЗИИ НА FD, CLASS A, 3 ЯЗЫКА (G, E, F), РАБОТА ПОД ОС XPPROF, ЦЕЛЕВОЕ АПП. ОБЕСП.: PCS 7 547B: ES/OS PCS 7 BOX 416, BO	0.2	3 - 5 недель (A)	1
6ES7658-2AB07-0YD0	SIMATIC PCS 7, ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ ОДИНОЧНОЙ СТАНЦИИ V7.0 УВЕЛИЧЕНИЕ ЧИСЛА PO 250 ДО 1000 ОДИНОЧНАЯ ЛИЦЕНЗИЯ НА ОДНУ УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО, БЕЗ ПО И ДОКУМ., ЛИЦЕНЗИОННЫЙ КЛЮЧ НА FD, CLASS A, 5 ЯЗЫКОВ (G, E, F, I, S), РАБОТА ПОД ОС WINXPPROF, ЦЕЛЕВОЕ АППАРАТНОЕ ОБЕСПЕЧЕНИЕ: PCS 7 IL4X: ES/OS	0.1	3 - 5 недель (A)	1
6ES7658-2AC07-0YD0	SIMATIC PCS 7, ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ ОДИНОЧНОЙ СТАНЦИИ V7.0 УВЕЛИЧЕНИЕ ЧИСЛА PO 1000 ДО 2000 ОДИНОЧНАЯ ЛИЦЕНЗИЯ НА ОДНУ УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО, БЕЗ ПО И ДОКУМ., ЛИЦЕНЗИОННЫЙ КЛЮЧ НА FD, CLASS A, 5 ЯЗЫКОВ (G, E, F, I, S), РАБОТА ПОД ОС WINXPPROF, ЦЕЛЕВОЕ АППАРАТНОЕ ОБЕСПЕЧЕНИЕ: PCS 7 IL4X: ES/OS	0.1	4 - 6 недель (B)	1
6ES7658-3LX06-0YA5	SIMATIC PDM, ПАКЕТ ДЛЯ КОНФИГУРИРОВАНИЯ ИНТЕЛЛЕКТУАЛЬНЫХ УСТРОЙСТВ ВЕРСИИ 6.0 ДЛЯ PCS 7 НА 128 ПЕРЕМЕННЫХ, ПЛАВАЮЩАЯ ЛИЦЕНЗИЯ ДЛЯ 1 ПОЛЬЗОВАТЕЛЯ, ИНЖЕН. ПРОГР. ОБЕСПЕЧЕНИЕ, ПРОГР.ОБЕСП. И ДОКУМ. НА CD, КЛЮЧ ЛИЦЕНЗИИ НА FD, КЛАСС А, 5 ЯЗЫКОВ (АНГ/НЕМ/ФРАНЦ	0.241	3 - 5 недель (A)	1
6ES7658-5AB07-0YD5	SIMATIC PCS 7, ПРОГР. ОБЕСПЕЧЕНИЕ РАЗРАБОТКИ ENGINEERING V7.0, УВЕЛИЧЕНИЕ ЧИСЛА PO 250 ДО 1000 ДЛЯ AS/OS, ПЛАВАЮЩАЯ ЛИЦЕНЗИЯ НА 1 ПОЛЬЗОВАТЕЛЯ, ПО РАЗРАБОТКИ, БЕЗ ПО И ДОКУМ., ЛИЦЕНЗИОННЫЙ КЛЮЧ НА FD, CLASS A, 3 ЯЗЫКА (G, E, F), РАБОТА ПОД ОС WINXPPROF, ЦЕЛЕВОЕ АППАРАТНОЕ ОБЕСПЕЧЕНИЕ: PCS 7 IL43: ES/OS PCS 7 BOX 416	0.1	4 - 6 недель (B)	1
6ES7658-5AC07-0YD5	SIMATIC PCS 7, ПРОГР. ОБЕСПЕЧЕНИЕ РАЗРАБОТКИ ENGINEERING V7.0, УВЕЛИЧЕНИЕ ЧИСЛА PO 1000 ДО 2000 ДЛЯ AS/OS, ПЛАВАЮЩАЯ ЛИЦЕНЗИЯ НА 1 ПОЛЬЗОВАТЕЛЯ, ПО РАЗРАБОТКИ, БЕЗ ПО И ДОКУМ., ЛИЦЕНЗИОННЫЙ КЛЮЧ НА FD, CLASS A, 3 ЯЗЫКА (G, E, F), РАБОТА ПОД ОС WINXPPROF,ЦЕЛЕВОЕ АППАРАТНОЕ ОБЕСПЕЧЕНИЕ: PCS 7 IL43: ES/OS PCS 7 BOX 416	0.1	3 - 5 недель (A)	1
