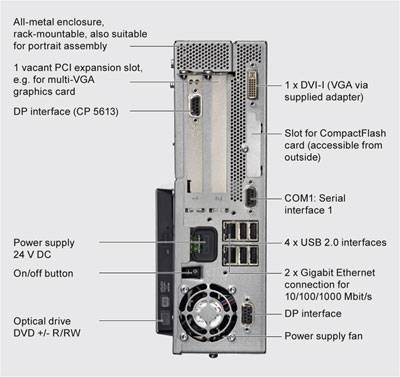

| Базовое аппаратное обеспечение: SIMATIC Box PC 627B |
| Конструкция и оснащение | |
| Исполнение | Монтируемое в стойку устройство в прочном металлическом корпусе, годное для настенной и вертикальной установки |
| Степень защиты EN 60529 | IP20 |
| ЦПУ | |
| | Intel Core 2 Duo T7400 2.16 GHz |
| | 667 MHz |
| | 4 MB |
| Системная логика | Intel 945 GM |
| ОЗУ | 2 GB DDR2-667 SDRAM (2 x 1 GB) |
| Видеоадаптер | |
| | Intel 2D/3D GMA950, интегрированный |
| | Динамически распределяемая от 8 до 128 MB |
| | - VGA: Max. 1600 x 1200 / 32 bit colors / 85 Hz
- DVI: Max. 1600 x 1200 / 32 bit colors / 60 Hz
|
| Накопители | |
| | Для CompactFlash карт |
| | 3.5" SATA, 160 GB |
| | DVD ± R/RW |
| | Внешний USB (не включается в поставку) |
| Интерфейсы | |
| | 1 x 9-contact Sub-D socket, CP 5611-compatible,
1 x 9-contact Sub-D socket, CP 5613 |
| | 2 x 10/100/1000 Mbit/s (RJ 45) |
| | 4 x USB 2.0/high-speed (2 x high-current) |
| | 1 x COM1 (V.24), 9-contact Sub-D connector |
| | ‑ |
| | 1 x DVI-I (DVI/VGA комбинированный): - DVI: цифровой
- VGA: аналоговый
|
| | Подключаемые по USB (клавиатура не включена в поставку) |
| ОС и диагностическое ПО | |
| Операционная система | Windows XP Professional MUI предустановленная, DVD восстановления, активация не требуется |
| Диагностическое ПО SIMATIC industrial | SIMATIC PC DiagMonitor |
| Функции контроля/диагностики | |
| Самоконтроль | - Контроль исполнения программы
- Параметризация на случай ошибки или перезапуска
- Время контроля регулируется в ПО
|
| Температура | - Процессора
- Воздуха на входе
- Около БП
(через SIMATIC PC DiagMonitor и SIMATIC PCS 7 Asset Management) |
| Вентиляторы | - Сбой вентилятора устройства и БП
(через SIMATIC PC DiagMonitor и SIMATIC PCS 7 Asset Management) |
| Счетчик наработки | (через SIMATIC PC DiagMonitor и SIMATIC PCS 7 Asset Management) |
| Индикаторы | - Двузначный 7‑сегментный для POST-кодов BIOS
- Два программируемых статусных светодиода
|
| Безопасность | |
| Класс защиты | Класс защиты I совместимый с IEC 61140 |
| Указания безопасности | EN 61131-2; UL508; CSA C22.2 No 142 |
| Уровень шума | |
| Работа | < 55 dB (A) to DIN 45635‑1 |
| Электромагнитная совместимость (ЭМС) | |
| Излучаемая помеха | EN 55022 Class B; EN 61000‑3‑2 Class D EN 61000-3-3; FCC Class A |
| Невосприимчивость к наводке по цепям питания | ± 2 kV (to IEC 61000-4-4; burst) ± 1 kV (to IEC 61000-4-5; symmetrical surge) ± 2 kV (to IEC 61000-4-5; asymmetrical surge) |
| Невосприимчивость к помехам по сигнальным линиям | ± 1 kV (to IEC 61000-4-4; burst; length < 3 m) ± 2 kV (to IEC 61000-4-4; burst; length > 3 m) ± 2 kV (to IEC 61000-4-5; surge; length > 30 m) |
| Невосприимчивость к статическому разряду | ± 6 kV contact discharge (to IEC 61000‑4‑2) ± 8 kV air discharge (to IEC 61000‑4‑2) |
| Невосприимчивость к высокочастотному излучению | 10 V/m, 80 to 1000 MHz and 1.4 to 2 GHz, 80% AM (to IEC 61000‑4‑3) 1 V/m, 2 to 2.7 GHz, 80% AM (to IEC 61000‑4‑3) 10 V, 9 kHz to 80 MHz, 80% AM (to IEC 61000‑4‑6) |
| Невосприимчивость к магнитным полям | 100 A/m, 50/60 Hz (to IEC 61000‑4‑8) |
| Климатические условия | |
| Температура | Протестировано в соответствии с IEC 60068‑2‑1, IEC 60068‑2‑2, IEC 60068‑2‑14 |
| | - +5 to +45 °C (with DVD writer, only up to +40 °C)
- +5 to +50 °C (power of all slots max. 20 W)
- +5 to +55 °C (power of all slots max. 10 W)
|
| | -20 to +60 °C |
| | Работа: max. 10 °C/h; хранение: 20 °C/h, без конденсации |
| Относительная влажность | Протестировано в соответствии с IEC 60068-2-78, IEC 60068-2-30 |
| | 5 to 80% at 25 °C (без конденсации) |
| | 5 to 95% at 25 °C (без конденсации) |
| Механические условия | |
| Вибрации | Протестировано в соответствии с IEC 60068-2-6 |
| | 10 to 58 Hz: 0.075 mm, 58 to 500 Hz: 9.8 m/s² Ограничение с DVD writer:
10 to 58 Hz: 0.019 mm / 58 to 500 Hz: 2.5 m/s² Ограничение для вертикального монтажа:
10 to 58 Hz: 0.0375 mm / 58 to 500 Hz: 4.9 m/s² |
| | 5 to 9 Hz: 3.5 mm, 9 to 500 Hz: 9.8 m/s² |
| Ударное воздействие | Протестировано в соответствии сIEC 60068-2-27, IEC 60068-2-29 |
| | 50 m/s², 30 ms Limitation with portrait assembly:
25 m/s², 30 ms |
| | 250 m/s², 6 ms |
| Одобрения | |
| CE для жилых помещений | |
| | EN 61000-6-3: 2001 |
| | EN 61000-6-1: 2001 |
| CE для промышленной среды | |
| | EN 61000-6-4: 2001 |
| | EN 61000-6-2: 2005 |
| cULus | UL 60950-1, Report E11 5352 and CAN/CSA-C22.2 No. 60950-1; UL508 and CAN/CSA-C22.2 No. 142; |
| Блок питания (электрически изолированный) | |
| БП | 24 V DC (-15% / +20%), SELV |
| Постоянный ток, входной | постоянный ток до 8 A (до 14 A для 30 s в течение запуска) |
| Max. потребление (при 24 V DC) | 210 W |
| Размеры и вес | |
| Размер, включая DVD writer (Ш x В x Г ) в мм | 297 x 267 x 100 |
| Вес | Прибл. 7 кг |
| Автоматизация: WinAC программный ПЛК |
| ЦПУ | WinAC RTX программный контроллер
для SIMATIC Box PC 627B с ОС Windows XP Professional, предварительно сконфигурированный для SIMATIC PCS 7 |
| Система "все в одном" |
| Предустановленное ПО/лицензии | PCS 7 Engineering Software V7.0 for AS/OS |
| Количество PO (AS/OS engineering и runtime) | 250 PO (расширяется с пом. PowerPack до 2000 PO) |
| Система Runtime |
| Предустановленное ПО/лицензии
| PCS 7 OS Software Single Station V7.0 и
SIMATIC PCS 7 AS Runtime license |
| Количество PO (runtime)
| - 250 PO для OS (расширяется с пом. PowerPack до 2000 PO)
- 250 POs for AS (расширяется с пом. AS Runtime license)
|
