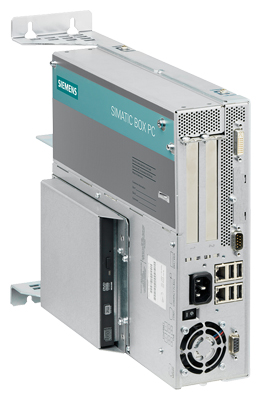

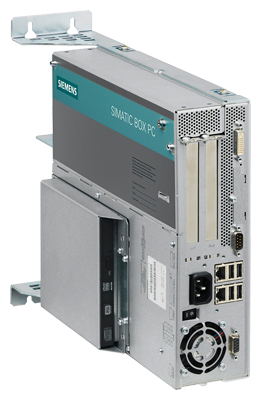

Базовое аппаратное обеспечение: SIMATIC Box PC 627B

Конструкция и оснащение

Исполнение

Монтируемое  в стойку устройство в прочном металлическом корпусе, годное для настенной и вертикальной установки

Степень защиты EN 60529

IP20

ЦПУ

• Процессор

Intel Core 2 Duo T7400 2.16 GHz

• Шина

667 MHz

• Кеш 2-го уровня

4 MB

Системная логика

Intel 945 GM

ОЗУ

2 GB DDR2-667 SDRAM (2 x 1 GB)

Видеоадаптер

• Контроллер

Intel 2D/3D GMA950, интегрированный

• Видео ОЗУ

Динамически распределяемая от 8 до 128 MB

• Разрешение/цвета/частоты

• VGA: Max. 1600 x 1200 / 32 bit colors / 85 Hz
• DVI: Max. 1600 x 1200 / 32 bit colors / 60 Hz

Накопители

• Flash привод

Для CompactFlash карт

• НЖМД

3.5" SATA, 160 GB

• Оптический привод

DVD ± R/RW

• НГМД

Внешний USB (не включается в поставку)

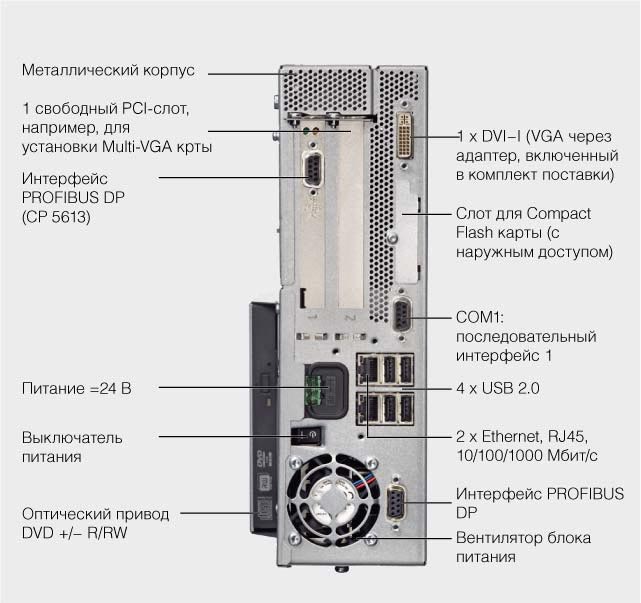

Интерфейсы

• PROFIBUS (12 Mbit/s)

1 x 9-contact Sub-D socket, CP 5611-compatible, 1 x 9-contact Sub-D socket, CP 5613

• Ethernet

2 x 10/100/1000 Mbit/s (RJ 45)

• USB

4 x USB 2.0/high-speed (2 x high-current)

• Serial

1 x COM1 (V.24), 9-contact Sub-D connector

• Parallel

‑

• Выдеовыход

1 x DVI-I (DVI/VGA комбинированный):

• DVI: цифровой
• VGA: аналоговый

• Клавиатура/Мышь

Подключаемые по USB (клавиатура не включена в поставку)

ОС и диагностическое ПО

Операционная система

Windows XP Professional MUI предустановленная, DVD восстановления, активация не требуется

Диагностическое ПО SIMATIC industrial

SIMATIC PC DiagMonitor

Функции контроля/диагностики

Самоконтроль

• Контроль исполнения программы
• Параметризация на случай ошибки или перезапуска
• Время контроля регулируется в ПО

Температура

• Процессора
• Воздуха на входе
• Около БП

(через SIMATIC PC DiagMonitor и SIMATIC PCS 7 Asset Management)

Вентиляторы

• Сбой вентилятора устройства и БП

(через SIMATIC PC DiagMonitor и SIMATIC PCS 7 Asset Management)

Счетчик наработки

(через SIMATIC PC DiagMonitor и SIMATIC PCS 7 Asset Management)

Индикаторы

• Двузначный 7‑сегментный для POST-кодов BIOS
• Два программируемых статусных светодиода

Безопасность

Класс защиты

Класс защиты I совместимый с IEC 61140

Указания безопасности

EN 61131-2; UL508; CSA C22.2 No 142

Уровень шума

Работа

< 55 dB (A) to DIN 45635‑1

Электромагнитная совместимость (ЭМС)

Излучаемая помеха

EN 55022 Class B; EN 61000‑3‑2 Class D

EN 61000-3-3; FCC Class A

Невосприимчивость к наводке по цепям питания

± 2 kV (to IEC 61000-4-4; burst)

± 1 kV (to IEC 61000-4-5; symmetrical surge)

± 2 kV (to IEC 61000-4-5; asymmetrical surge)

Невосприимчивость к помехам по сигнальным линиям

± 1 kV (to IEC 61000-4-4; burst; length < 3 m)

± 2 kV (to IEC 61000-4-4; burst; length > 3 m)

± 2 kV (to IEC 61000-4-5; surge; length > 30 m)

Невосприимчивость к статическому разряду

± 6 kV contact discharge (to IEC 61000‑4‑2)

± 8 kV air discharge (to IEC 61000‑4‑2)

Невосприимчивость к высокочастотному излучению

10 V/m, 80 to 1000 MHz and 1.4 to 2 GHz, 80% AM (to IEC 61000‑4‑3)

1 V/m, 2 to 2.7 GHz, 80% AM (to IEC 61000‑4‑3)

10 V, 9 kHz to 80 MHz, 80% AM (to IEC 61000‑4‑6)

Невосприимчивость к магнитным полям

100 A/m, 50/60 Hz (to IEC 61000‑4‑8)

Климатические условия

Температура

Протестировано в соответствии с IEC 60068‑2‑1, IEC 60068‑2‑2, IEC 60068‑2‑14

• Работа

• +5 to +45 °C (with DVD writer, only up to +40 °C)
• +5 to +50 °C (power of all slots max. 20 W)
• +5 to +55 °C (power of all slots max. 10 W)

• Хранение/транспортировка

-20 to +60 °C

• Температурный дрейф

Работа: max. 10 °C/h; хранение: 20 °C/h, без конденсации

Относительная влажность

Протестировано в соответствии с IEC 60068-2-78, IEC 60068-2-30

• Работа

5 to 80% at 25 °C (без конденсации)

• Хранение/транспортировка

5 to 95% at 25 °C (без конденсации)

Механические условия

Вибрации

Протестировано в соответствии с IEC 60068-2-6

• Работа

10 to 58 Hz: 0.075 mm, 58 to 500 Hz: 9.8 m/s²

Ограничение с DVD writer:10 to 58 Hz: 0.019 mm / 58 to 500 Hz: 2.5 m/s²

Ограничение для вертикального монтажа:10 to 58 Hz: 0.0375 mm / 58 to 500 Hz: 4.9 m/s²

• Хранение/транспортировка

5 to 9 Hz: 3.5 mm, 9 to 500 Hz: 9.8 m/s²

Ударное воздействие

Протестировано в соответствии сIEC 60068-2-27, IEC 60068-2-29

• Работа

50 m/s², 30 ms

Limitation with portrait assembly:25 m/s², 30 ms

• Хранение/транспортировка

250 m/s², 6 ms

Одобрения

CE для жилых помещений

• Излучаемая помеха

EN 61000-6-3: 2001

• Помехозащищенность

EN 61000-6-1: 2001

CE для промышленной среды

• Излучаемая помеха

EN 61000-6-4: 2001

• Помехозащищенность

EN 61000-6-2: 2005

cULus

UL 60950-1, Report E11 5352 and CAN/CSA-C22.2 No. 60950-1; UL508 and CAN/CSA-C22.2 No. 142;

Блок питания (электрически изолированный)

БП

24 V DC (-15% / +20%), SELV

Постоянный ток, входной

постоянный ток до 8 A (до 14 A для 30 s в течение запуска)

Max. потребление (при 24 V DC)

210 W

Размеры и вес

Размер, включая DVD writer (Ш x В x Г ) в мм

297 x 267 x 100

Вес

Прибл. 7 кг

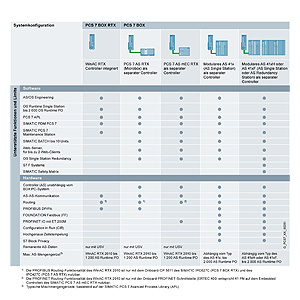

Автоматизация: WinAC программный ПЛК

ЦПУ

WinAC RTX программный контроллердля SIMATIC Box PC 627B с ОС Windows XP Professional, предварительно сконфигурированный для SIMATIC PCS 7

Система "все в одном"

Предустановленное ПО/лицензии

PCS 7 Engineering Software V7.0 for AS/OS

Количество PO (AS/OS engineering и runtime)

250 PO (расширяется с пом. PowerPack до 2000 PO)

Система Runtime

Предустановленное ПО/лицензии

PCS 7 OS Software Single Station V7.0 иSIMATIC PCS 7 AS Runtime license

Количество PO (runtime)

• 250 PO для OS (расширяется с пом. PowerPack до 2000 PO)
• 250 POs for AS (расширяется с пом. AS Runtime license)

Требуемое пространство для монтажа(WxH in mm)

Монтажная рейка

298 x 301

КМЧ

100 x 316
