SIMATIC PP7 - Кнопочные панели

Кнопочные панели SIMATIC ® Push Button Panel являются новейшей альтернативой условно проводным операторским пультам управления для простого и прямого управления установкой:

Готовые к подключению;
После присоединения к ПЛК все клавиши и лампочки готовы к использованию
Возможно подключение к любому ПЛК через шинный кабель (PROFIBUS DP или MPI)
Оборудованы 8 горячими клавишами, 4 дополнительными цифровыми входами и 5 местами для установки 22.5 мм стандартных элементов

Особенности

Экономия до 90% времени: не требуется отдельной установки и подключения кнопок, переключателей и индикаторов
Упрощение процедур проектирования и запуска, например, путем подключения стандартного кабеля связи
Удобная в работе благодаря вмонтированному в тыльную сторону дисплею для отображения рабочих состояний и сообщений в виде обычного текста, без устройства программирования
Легкое удобное управление машиной благодаря многоцветным индикаторам с различными режимами свечения
Удобная маркировка кнопок и индикаторов с помощью вставляемых под защитное покрытие фронтальной панели этикеток

Область применения

Кнопочные панели Push Button Panel PP7 предназначены для простого и прямого управления установкой.

Они могут использоваться в любом приложении ЧМИ, в котором необходимы кнопки и лампочки. Например, на пультах управления на машинах и установках в пищевой промышленности, где необходима легкость уборки. В специальном производстве с помощью кнопочных панелей можно легко конструировать стандартные кнопочные панели для быстрого, гибкого модульного расширения. Функции кнопок и лампочек можно изменить в любое время в будущем без всякого монтажа.

Дизайн

Кнопочные панели поражают покупателей своими компактными размерами:

Готовые к подключению с 8 клавишами быстрого реагирования, которые могут быть маркированы как угодно с использованием ярлыков
Гладкая, легко моющаяся передняя сторона;
лицевая сторона устойчива к различным маслам, грязи и стандартным моющим средствам.
Долговечные, многоцветные светодиоды во всех горячих клавишах
4 дополнительных цифровых 24 В входов для гибкого расширения
5 сквозных разъемов для дополнительных 22.5 мм стандартных элементов (кнопки, лампочки, EMERGENCY-STOP, клавишные переключатели)
Дисплей сзади с мини клавиатурой для отображения оперативного статуса, также и в открытом тексте, и для изменения стандартных настроек
PP7 идентична по дизайну с OP7 и, следовательно, они могут располагаться смежно
Небольшая необходимость технического обслуживания, так как не требуется батареи
Все параметры хранятся на легко заменяемой карте памяти

Функции

Цветовые режимы светодиодов (красный, зеленый, оранжевый, мигающий красный, мигающий зеленый, мигающий оранжевый)
Выбор частоты мерцания светодиодов в диапазоне от 0.5 до 2 Гц
Встроенные функции диагностики
Встроенная система проверки клавиш и светодиодов (также для дополнительных цифровых 24В входов)
Меню управления, настраиваемое с помощью экрана и мини-клавиатуры на задней стороне корпуса
Программная настройка клавиш и дискретных входов на режим работы переключателя
Программная настройка клавиш и дискретных входов на импульсный режим с длительностью формируемого импульса до 1000 мс.

Интеграция

Кнопочные панели можно подключить к

SIMATIC S7-200/-300/-400, WinAC программный ПЛК и Слот ПЛК через MPI и PROFIBUS DP
SIMATIC S5 (S5-95/ведущего устройства или через IM 308C) только через PROFIBUS DP
стандартным ведущим устройствам PROFIBUS DP других производителей (например, Allen Bradley, ...)

Системные интерфейсы

ПЛК	SIMATIC PP7 1)
Конечное аппаратное обеспечение (ПРОТОКОЛ) (соединитель/физические характеристики)	Подключается через
SIMATIC S7 / SIMATIC WinAC (MPI в качестве ведущего устройства) 2)
через MPI интерфейс к S7-200/-300/-400/ WinAC Программируемый ПЛК/Слот-ПЛК (9-контактный гнездовой/RS 485),3)4)	Шинный соединитель, шинный кабель и сеть MPI (см Каталог ST 70/IK PI)
SIMATIC S5/S7 (PROFIBUS DP в качестве стандартного ведомого устройства)
через PROFIBUS к макс. 1 x S7-200 (CPU 215-DP) по MPI протоколу S7-300/-400 по встроенному PROFIBUS-SS S7-300 по CP 342-5 S7-400 по CP 443-5	PROFIBUS 5) (см Каталог ST 70/IK PI)
через PROFIBUS DP к S5-95U /PROFIBUS DP ведущее устройство (6ES5 095-8ME02) S5-115U/-135U/-155U по IM 308C/IM 308B S5-115U/-135U/-155U по CP 5430/CP 5431	PROFIBUS 5) (см Каталог ST 70/IK PI)
ПЛК других производителей (ведущее устройство PROFIBUS DP)
через PROFIBUS DP	PROFIBUS 5) (см Каталог ST 70/IK PI)

1) PP7 подходит для скоростей до 1.5 Mбит/с

2) Нельзя использовать стандартный кабель PG/PC MPI

3) S7-200 только через MPI (CPU 212 нельзя)

4) S7-200 CPU 215-DP также возможно по интерфейсу PROFIBUS DP по протоколу MPI

5) Шинный соединитель: 6GK1 500-0EA02

Замечание:
Стандартный кабель PG/PC MPI (6ES7 901-0BF00-0AA0) нельзя использовать для соединения панели PP и ЦПУ.

Технические данные (бумага)

	6AV3 688-3AA03-0AX0
Элементы управления
Элементы контроля	Мембранная клавиатура
Тип управления	Клавиши
Количество встроенных программируемых клавиш	8
Мембранная клавиатура	Да
Сенсорный экран	Нет
Цифровой/буквенный ввод	Нет / Нет
Количество клавиш	8 горячих клавиш
Тип выхода
Режимы свечения светодиодов	Красный, желтый, зеленый
Количество режимов работы каждого светодиода	3
Количество светодиодов	8
Цифровой вход
Напряжение	24 В
Количество дискретных входов	4
Typ. service life
Типичное время работы
количество циклов переключения клавиш	1500000
Цыфровые выходы
Светодиоды (период ON)	100
Функции
функции кнопок или ключей	Есть
встроенная частота мерцания сведодиода	0.5 Гц
встроенная частота переключения выходов	-
проверка клавиш и светодиодов	Есть
Длительность импульса, формируемого встроенными кнопками и дополнительными входами, макс	1000 мс
Разрешение ввода	Нет
места для установки стандартных 22.5мм компонентов (ламп, кнопок и т.д.)	5
Интерфейсы (в подготовке)
Порты	1 x RS485, до 1.5 Мбит/с
Напряжение питания
номинальное значение	24 В
допустимы диапазон изменений	18 ... 30 В
номинальное значение	0.2 A
мощность	53 Вт
Степень защиты
Степень защиты
фронтальная панель	IP65
остальная часть корпуса	IP20
Сертификаты и стандарты
Сертификаты	CE, FM Класс I Div. 2, UL, CSA
Габариты
фронтальная панель Ш x В (мм)	144 x 204
установочные размеры Ш x В x Г (мм)	130 x 190 x 53
вес	0.8 кг
Тип корпуса (передняя панель)	В основном алюминий
тип установки	Фиксаторы под напряжением
Внешние условия
относительная влажность	До 95% без конденсата
позиция установки	Вертикальная
максимальный угол наклона корпуса в рабочем положении	35°
Диапазон температур
рабочий (вертикальная установка)	0 °C до +55 °C
рабочий (максимальный наклон)	0 °C до +55 °C
при хранении и транспортировке	-20 °C до +70 °C
Другое
Бесплатная горячая линия	Есть
Гарантийный период в года	1 год
Функциональность
Протоколы
Интерфейсы к ПЛК (может быть как опция)	S5, S7-200, S7-300/400Win AC, SINUMERIK, SIMOTION и драйвера для контроллеров не Siemens

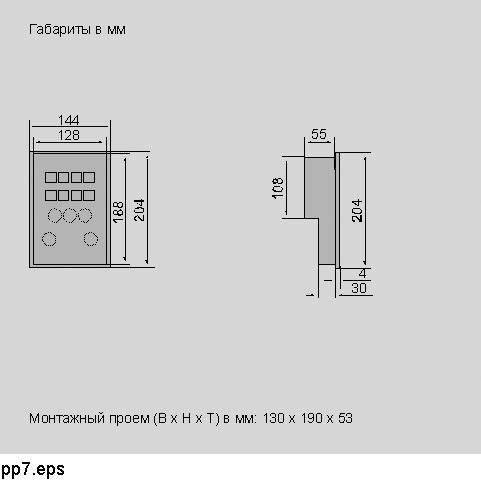

Чертеж

Дальнейшая информация

Дополнительную информацию Вы можете получить в Интернете по адресу.

http://www.siemens.com/panels

Заказные данные

Заказной №	Описание	Вес (кг)	Доставка	Мин. зак. (шт)
6AV3688-3AA03-0AX0	SIMATIC PP7, КНОПОЧНАЯ ПАНЕЛЬ: 8 КНОПОК/ 8 СВЕТОДИОДОВ С ПРОГРАММ.КВРУЕМЫМИ РЕЖИМАМИ РАБОТЫ; 4DI =24В; PROFIBUS-DP, ДО 1.5 МБИТ/С; 5 ПОЗИЦИЙ ДЛЯ УСТАНОВКИ СТАНДАРТНЫХ 22.5 ММ.КВКОМПОНЕНТОВ РУЧНОГО УПРАВЛЕНИЯ И ИДИКАЦИИ; КОМПЛЕКТ МОНТАЖНЫХ ПРИНАДЛЕЖНОСТЕЙ	1.1	3 - 5 недель (A)	1

Аксессуары

Заказной №	Описание	Вес (кг)	Доставка	Мин. зак. (шт)
6AV3678-3XC30	СЕРВИСНЫЙ ПАКЕТ ДЛЯ SIMATIC PP7/ PP17-I/ PP17 II. КОМПЛЕКТ ЗАПАСНЫХ ЧАСТЕЙ: УПЛОТНИТЕЛЬНАЯ ПРОКЛАДКА ДЛЯ PP7, УПЛОТНИТЕЛЬНАЯ ПРОКЛАДКА ДЛЯ PP17-I/ PP17-II, 5 ФИКСАТОРОВ КОРПУСА, СЪЕМНЫЙ ТЕРМИНАЛЬНЫЙ БЛОК ДЛЯ PP7, СЪЕМНЫЕ ТЕРМИНАЛЬНЫЕ БЛОКИ ДЛЯ PP17-I/ PP1	0.5	3 - 5 недель (A)	1
6AV3991-1CA00-0AA0	РУКОВОДСТВО ПО PP7/PP17 НА НЕМЕЦКОМ ЯЗЫКЕ	0.14	3 - 5 недель (A)	1
6AV3991-1CA00-0AB0	РУКОВОДСТВО ПО PP7/PP17 НА АНГЛИЙСКОМ ЯЗЫКЕ	0.14	3 - 5 недель (A)	1
6AV3991-1CA00-0AC0	РУКОВОДСТВО ПО PP7/PP17 НА ФРАНЦУЗСКОМ ЯЗЫКЕ	0.14	3 - 5 недель (A)	1
6AV3991-1CA00-0AD0	РУКОВОДСТВО ПО PP7/PP17 НА ИТАЛЬЯНСКОМ ЯЗЫКЕ	0.14	3 - 5 недель (A)	1
6AV3991-1CA00-0AE0	РУКОВОДСТВО ПО PP7/PP17 НА ИСПАНСКОМ ЯЗЫКЕ	0.14	3 - 5 недель (A)	1
6AV3991-1CA00-1BA0	РУКОВОДСТВО ПО УСТАНОВКЕ SIMATIC PP7/ PP17, НЕМЕЦКИЙ ЯЗЫК	0.2	3 - 5 недель (A)	1
6AV3991-1CA00-1BB0	РУКОВОДСТВО ПО УСТАНОВКЕ SIMATIC PP7/ PP17, АНГЛИЙСКИЙ ЯЗЫК	0.2	3 - 5 недель (A)	1
6GK1500-0EA02	SIMATIC NET, PB ШИННЫЙ СОЕДИНИТЕЛЬ С ОСЕВЫМ ОТВОДОМ КАБЕЛЯ ДЛЯ ПРОМ. ПК, SIMATIC OP, OLM; СКОРОСТЬ ПЕРЕДАЧИ 12 МБИТ/С, ОКОНЕЧНЫЙ РЕЗИСТОР С ФУНКЦИЯМИ РАЗДЕЛЕНИЯ	0.104	3 - 5 недель (A)	1
6XV1830-1CH30	SIMATIC NET, СОЕДИНИТ. КАБЕЛЬ PROFIBUS 830-1T, ДЛЯ ПОДКЛ. PROFIBUS-СТАНЦИЙ К OLM/ OBT, С ДВУМЯ УСТАНОВЛЕННЫМИ ШТЕКЕРАМИ 9-ПОЛЮСНЫХ СОЕДИНИТЕЛЕЙ D-ТИПА С ПОДКЛЮЧЕННЫМИ ТЕРМИНАЛЬНЫМИ РЕЗИСТОРАМИ, ДЛИНА 3.0 M	0.165	3 - 5 недель (A)	1
