• Программное обеспечение для быстрой, избирательной диагностики ошибок процесса на установках и механизмах для SIMATIC S7 и SIMATIC HMI

• Стандартизированная концепция диагностики для различных компонентов SIMATIC:
  оптимальное взаимодействие STEP 7, средств проектирования STEP 7 и системы ЧМИ ProTool или WinCC ЧМИ

• Стандартный пользовательский интерфейс

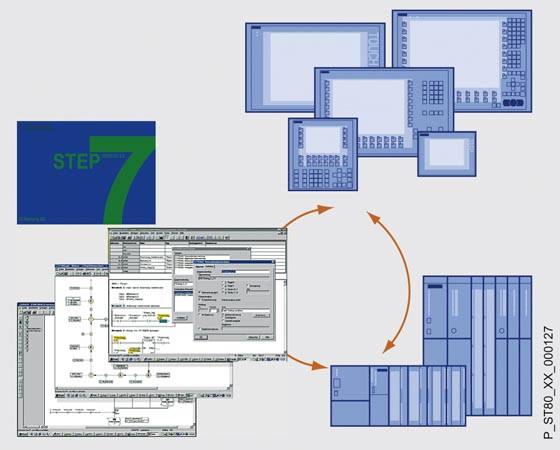

Диагностика ошибок процесса сProAgent for ProTool и WinCC flexible/ProAgent и инжиниринговым пакетом STEP 7

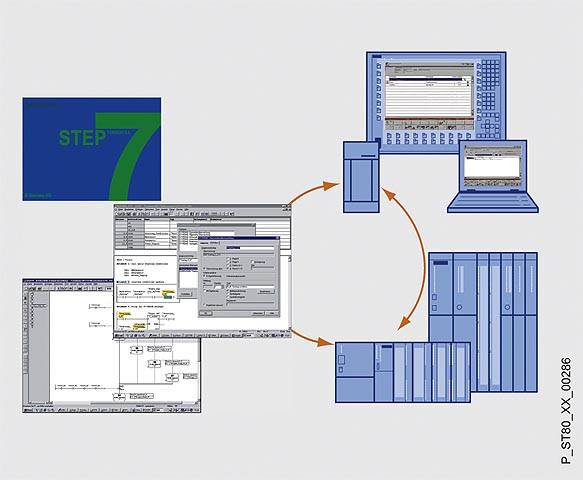

Диагностика ошибок процесса с WinCC/ProAgent и инжиниринговым пакетом STEP 7

Особенности

• Является составной частью концепции полностью интегрированной автоматизации (Totally Integrated Automation, TIA):
  повышает производительность, минимизирует затраты на инжиниринг, снижает затраты жизненного цикла

• ProAgent
  • обеспечивает оптимальную поддержку персонала установки/предприятия при обнаружении и устранении неисправностей,
  • повышает надежность предприятия
  • снижает время простоев.

• Не требуется настройка для функций диагностики

• Снижает использование памяти и процессора ПЛК

• От пользователя не требуется никаких специальных знаний, т.к. ему предоставляется исчерпывающее описание причин возникновения неисправности

Область применения

Масштабная конкуренция заставляет промышленность увеличивать продуктивность машин и предприятий. Работоспособность, однако, дискредитируется степенью автоматизации и сопутствующим ей увеличением сложности предприятия. Чтобы предотвратить длинные простои, у ремонтного персонала под рукой должен находиться эффективный инструмент. Именно ProAgent поддерживает обслуживающий персонал путем быстрого определения ошибок, особенно в автомобильной индустрии и секторе машиностроения.

При возникновении ошибки процесса SIMATIC ProAgent предоставляет информацию о местонахождении и причинах сбоя и помогает в устранении неисправности.

ProAgent предлагает решение, специализированное для SIMATIC S7-300, S7-400 и WinAC. Он может использоваться в сочетании со средствами разработки S7-PDIAG, S7-GRAPH и S7-HiGraph1)для STEP 7. Пакет опции ProAgent содержит стандартные табло, обновляемые при исполнении данными процесса.

1) Диагностика процесса с S7-HiGraph только с TP 270/OP 270, MP 270/MP 370 и ProTool/Pro RT

Функции

• Контекстно-зависимая активация диагностики при сообщении об ошибке процесса

• Вывод операндов и символьным кодом и комментарием

• Возможен обмен между LAD, STL и списком сигналов

• Автоматическая генерация важных для диагностики компонентов для ПЛК и ЧМИ

• Автоматическая генерация содержимого экрана для диагностики и контроля предприятия/установки

• Прямой доступ к процессу при помощи диаграммы изменений, которая также поддерживает исправление ошибок

• Вывод некорректного операнда непосредственно в сообщение, дополненное адресом, символом и комментарием1)

• Проверка на непротиворечивость с системой исполнения:

Пиктограммы используются для определения непротиворечивых модулей диагностики. Быстрая локализация ошибки возможна во время фазы запуска, что касается сконфигурированных данных.

• Прямое, контекстно-зависимое переключение на кадры диагностики для каждого модуля с помощью функций ProAgent

• Контекстно-зависимое переключение на STEP 7 (LAD/STL/CSF редактор, S7-GRAPH, HW-CONFIG (по системным сообщениям об ошибке)), полностью автоматизированная поддержка 2)

• S7-GRAPH OCX для графического представления контроллера последовательностей (представление обзора)3)

1) В сочетании с TP 270/OP 270, MP 270/MP 370, ProTool/Pro RT и WinCC/ProAgent V6.0 и выше

2) Только для WinCC/ProAgent V5.5 и выше

3) Только для WinCC/ProAgent V5.6 и выше в сочетании с S7-GRAPH V5.1 и выше (OCX поддерживается с S7-GRAPH 5.1 и выше)

Стандартизованное пользовательское меню со стандартными табло

• Окно сообщений

• Обзорное окно устройства

• Окно детальной диагностики

• Окно движений

• Окно синтезатора последовательностей2)

Стандартные окна ProAgent могут быть настроены под требования отдельных пользователей, например, можно изменять цвет фона или заголовок.

Отображаемое окно зависит от ранее выбранных устройств или сообщений. Это позволяет вызывать соответствующее окно диагностики в зависимости от выбранного сообщения или технологического модуля.

Окно сообщений

В окне сообщений отображаются все возникающие сообщения процесса. Выбрав одно из сообщений в окне можно перейти к соответствующему окну диагностики. Некорректный операнд также отображается в виде сообщения, что позволяет обслуживающему персоналу немедленно обнаружить ошибку без дополнительных действий. ProTool поддерживает эту функцию на устройствах на основе Windows CE (TP 270/OP 270, MP 270B/MP 370 и ProTool/Pro RT). Для WinCC/ProAgent это доступно начиная с версии 6.0 и выше.

Обзорное окно устройства

Обзорное окно модуля представляет в виде таблицы все технологические устройства и другие под устройства (части установок). В этом окне пользователи могут, например, определить, в каком режиме или состоянии находится модуль. Режим контроля может изменить сам пользователь.

Неисправным модулям присваиваются специальные атрибуты. Вызов окна детальной диагностики или окна изменений производится в зависимости от выбранного модуля.

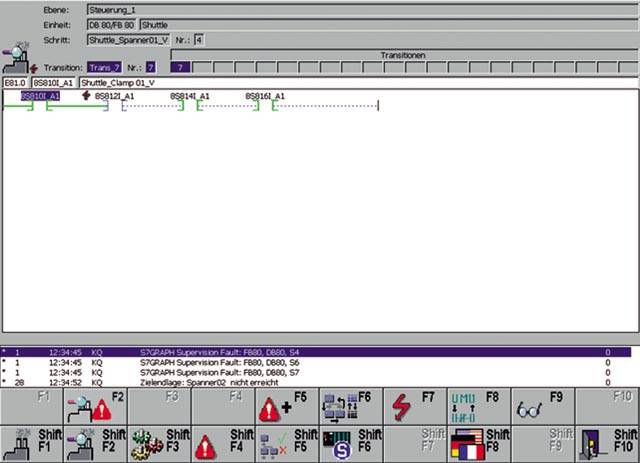

Окно детальной диагностики

Окно детальной диагностики показывает значение некорректного операнда в момент возникновения ошибки процесса. Дополнительно может быть представлена информация о текущем статусе процесса. Результат диагностики представляется либо на многоступенчатой схеме, либо в списке команд или в списке сигналов. Вывод операндов производиться во всех форматах с символами и комментариями из символьной таблицы S7. Всегда отображаются только те операторы, которые явились предпосылкой к ошибке и маркированы соответствующим атрибутом. Можно выбирать вид получения текущего статуса всех объектов из ПЛК.

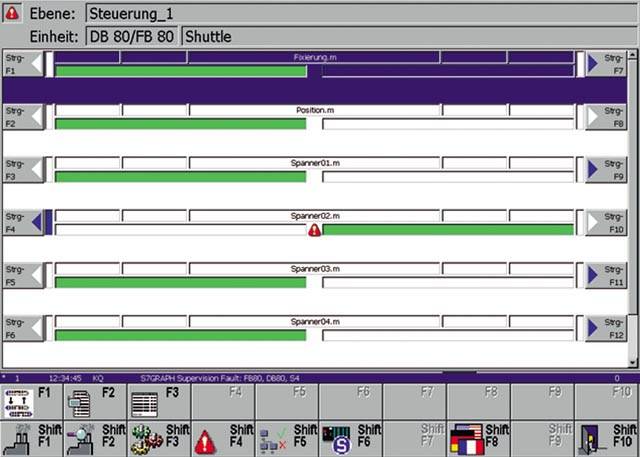

Окно движения

Окно движения служит для исправления ошибок. Каждая строка содержит строку комментариев, которая описывает движение (например, x-ось), два условия выполнения движения, обратное сообщение о побуждении движения и информацию о достижении конечного положения (макс. 16). Само движение управляется с панелей и мульти-панелей SIMATIC через боковые функциональные клавиши.

Критичное по времени движение может управляться непосредственно через входы ПЛК (в зависимости от целевого оборудования: 24 V-прямые клавиши, DP-прямые клавиши через PROFIBUS)

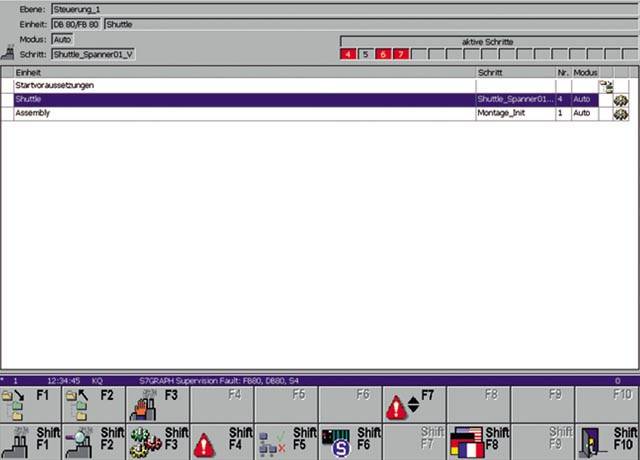

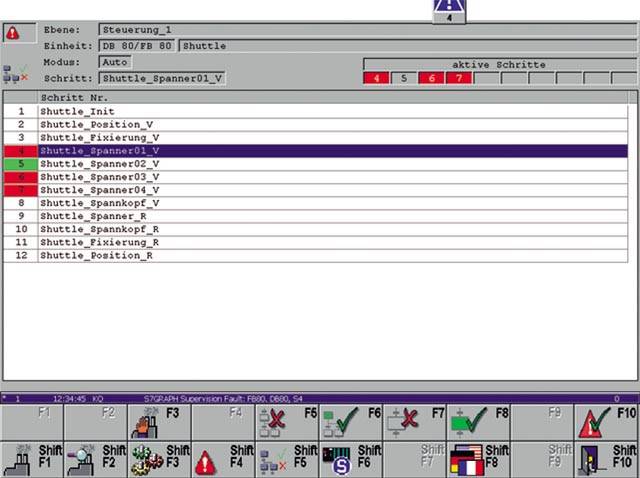

Окно синтезатора последовательностей

Окно синтезатора последовательностей служит для контроля синтезаторов последовательностей. Как и Like Status/Control в S7-GRAPH он предоставляет функции инициализации, активации, дезактивации и возрастания для каждого шага и выбора режима контроля. Шаги выводятся в виде списка вместе с номером и названием каждого шага. Активный и ошибочный шаги маркируются специальными атрибутами для обеспечения обслуживающего персонала ясным обзором текущего статуса синтезатора.
