SIMATIC RF180C – это коммуникационный модуль для непосредственного подключения систем высокочастотной идентификации (RFID-систем) фирмы Siemens к PROFINET IO. На SIMATIC RF180C могут эксплуатироваться читающие устройства (SLG) RFID-систем MOBY D, U и RF300.
Благодаря высокой степени защиты и прочности SIMATIC RF180C идеально походит для использования на машинном уровне. Унифицированная система штекерного включения обеспечивает быстрый ввод в действие.
|
Особенности - Два параллельных канала MOBY обеспечивают работу динамических точек считывания в режиме реального времени
- Подключение читающих устройств с помощью 8-контактного разъема M12 для быстрой сборки всех компонентов
- Благодаря совместимости программного обеспечения легкий переход от приложений PROFIBUS к PROFINET с помощью SIMATIC RF180C
- Встроенный коммутатор позволяет устанавливать несколько модулей PROFINET, используя звездообразную или шинную топологию. Любое приложение может затем наращиваться быстро и недорого
- Мощные аппаратные средства обеспечивают быстрый обмен данными с читающим устройством (SLG). Так что данные становятся доступными для приложения более быстро
- Простота загрузки программы ПЗУ в случае функциональных расширений и исправления ошибок обеспечивает высокий коэффициент готовности RFID-системы
- Настраиваемая и параметризуемая диагностика RFID-устройств облегчает ввод в действие и исправление неисправностей
- Для подключения PROFINET и читающих устройств к SIMATIC RF180C может быть заказан широкий набор готовых соединительных кабелей. Это экономит время и деньги при монтаже и улучшает качество
- Аппаратная конфигурация с базовым модулем и соединительным блоком гарантирует, что SIMATIC RF180C готов к использованию других технологий подключения, например, волоконно-оптических кабелей
|
Область примененияКоммуникационный модуль SIMATIC RF180C для PROFINET специально спроектирован для широкого диапазона приложений в промышленной автоматизации и логистике. Благодаря высокой степени защиты IP67 SIMATIC RF180C может устанавливаться в технологическом процессе вне шкафа управления.
Основные приложения для SIMATIC RF180C: - Машинное производство, системы автоматизации, конвейерные системы
- Вспомогательные сборочные конвейеры в автомобильной промышленности или у поставщиков
- Малые сборочные конвейеры
|

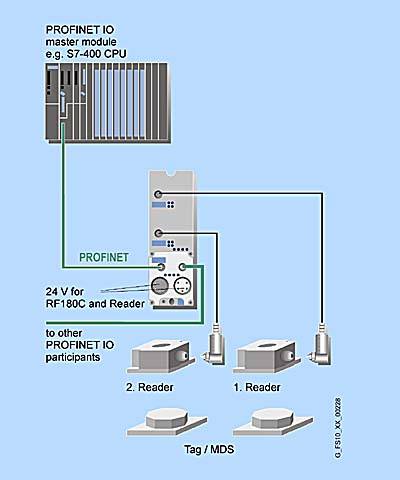

Дизайн  |
ФункцииSIMATIC RF180C состоит из базового модуля и соединительного блока, которые могут быть заказаны отдельно.
Соединительный блок имеется в варианте M12, 7/8’’. PROFINET подключается через разъем M12, тогда как питающее напряжение подключается через разъем 7/8’’. Имеются 2 разъема для PROFINET, а также для блока питания. Это дает возможность подключать SIMATIC RF180C к дополнительным станциям шины без необходимости использования внешних распределительных устройств. Сменный соединительный блок позволяет производить замену базового блока без перерывов в подаче питания другим станциям шины.
SIMATIC RF180C встраивается в SIMATIC STEP 7 через файл GSDML. Затем SIMATIC RF180C может быть настроен через программное инструментальное средство HW_Config Администратора SIMATIC (SIMATIC Manager) или другое инструментальное средство PROFINET.
Готовый кабель читающих устройств используется для подключения одного или двух читающих устройств к коммуникационному модулю. Стандартная длина кабеля 2 м. Если требуется другая длина кабеля читающего устройства, то может быть использован кабель-удлинитель длиной от 2 до 50 м. Если необходимо, этот кабель может быть собран заказчиком.
Доступ к данным в транспондере может быть осуществлен следующим способом: Прямая адресация через абсолютные адреса
Сообщения об ошибках и рабочие состояния (ярлык в поле, передача и т.д.) также отображаются на светодиодах, оказывая поддержку при вводе в действие и обслуживании.
SIMATIC RF180C имеет два интерфейса для читающих устройств, через которые читающие устройства также снабжаются напряжением. В SIMATIC RF180C имеется полупроводниковый предохранитель для блока питания читающего устройства. Максимальный ток, допустимый для читающих устройств через SIMATIC RF180C, равен 1 A. При этом не имеет значения, потребляется ток одним или двумя читающими устройствами.
Прикладная программа получает доступ к ярлыку через FB45. FB45 обращается к ярлыку через абсолютные адреса. При больших объемах данных и сложных операциях над ярлыками FB45 может обрабатывать сцепленные команды.
Обмен данными между SIMATIC RF180C и приложением осуществляется с помощью ациклических записей данных. Это гарантирует, что большие количества данных могут передаваться из или в SIMATIC RF180C без загрузки цикла шины. Это выгодно, когда передаются большие объемы данных. В этом режиме SIMATIC RF180C может также чрезвычайно быстро обрабатывать сцепленные команды над ярлыками. |
Технические данные | | SIMATIC RF180C | | Блок питания | | | | 24 В пост.тока | | | от 20 до 30 В пост.тока | | Потребление тока | | - без считывающего устройства
| тип 100 мA | - с двумя считывающими устройствами
| макс. 1000 мA | | Последовательный интерфейс для считывающего устройства (большая скорость передачи) | | | | 19200 Бод | | | 19200, 57600, 115200 Бод | | Разъемы | 2 x соединительных разъема M12, 7 контактов | | Длина кабеля для считывающего устройства | | | | 2 м | - дополнительные заранее собранные кабели
| 5 м, 10 м, 20 м, 50 м | | Кабель самосборки | В соотвествии с устройством записи/чтения До 1000 м | | Напряжение питания для считывающего устройства | 24 В | | Макс.ток при подключенных считывающих устройствах | | - При 2 подключенных считывающих устройствах
| 0.5 A на считывающее устройство | - При 1 подключенном считывающем устройстве
| 1.0 A на считывающее устройство | | Температура окружающей среды | | | | от -0 до 60 °C | | | от -40 до +70 °C, 20 K/час | | Ударная нагрузка во время работы в соответствии с IEC 61131-2 | 30 г | | Вибрационная нагрузка во время работы в соответствии с IEC 61131-2 | 0.75 мм (10 Гц до 58 Гц) 10 г (58 Гц до 150 Гц) | | Корпус | | | | Термопластик (армированный стекловолокном) | | | IP Basic 714 | | | IP67 | | Размеры (Ш x В x Г) в мм | | - SIMATIC RF180C без соединительного блока
| 60 x 210 x 30 | - SIMATIC RF180C с соединительным блоком
| 60 x 210 x 54 | | Вес | | - Бес соединительного блока
| 210 г | | | 230 г |
|
ЧертежДанные CAD Габаритный чертеж доступен как CAD графика (формат DXF). Дополнительную информацию Вы можете получить в Интернете по адресу.
http://www.automation.siemens.com/bilddb/index.asp?objKey=G_FS10_XX_90115 |
Заказные данные | Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) | | 6GT2002-0JD00 | MOBY I, УСТРОЙСТВО ЧТЕНИЯ/ЗАПИСИ SLG 41CM , С КАБЕЛЕМ ДЛЯ ПОДКЛЮЧЕНИЯ ДЛИНОЙ 2М и РАЗЪЕМОМ M12 ДЛЯ ASM456 | 0.4 | 3 - 5 недель (A) | 1 |
|
Аксессуары | Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) | | 3RX9802-0AA00 | AS-I КРЫШКИ РАЗЪЕМОВ ДЛЯ НЕИСПОЛЬЗУЕМЫХ M12 РАЗЪЕМОВ ПРИКЛАДНЫХ МОДУЛЕЙ | 0.1 | 3 - 5 недель (P) | 10 | | 6GK1901-0DB10-6AA0 | SIMATIC NET IE M12 PLUG PRO M12 СОЕДИНИТЕЛЬ ВТЫЧНОЙ В МЕТАЛЛИЧЕСКОМ КОРПУСЕ ДЛЯ БЫСТРОГО МОНТАЖА, ОТВОД КАБЕЛЯ ПОД УГЛОМ 180 ГРАД.,1 УПАКОВКА = 1 ШТУКА ДЛЯ SCALANCE X208 PRO И ET200 PRO PN | 0.03 | 3 - 5 недель (A) | 1 | | 6GK1901-0DM20-2AA5 | SIMATIC NET IE M12 ПРОХОДНАЯ ПАНЕЛЬ ДЛЯ ШКАФОВ УПРАВЛЕНИЯ - ПРЕОБРАЗОВАНИЕ ПОДКЛЮЧЕНИЯ M12(D-CODED) (IP65) В ПОДКЛЮЧЕНИЕ RJ45 (IP20) 1 УПАКОВКА = 5 ШТУК | 0.03 | 3 - 5 недель (A) | 1 | | 6GK1901-1BB10-2AA0 | SIMATIC NET IE FC RJ45 ШТЕКЕР, 180 RJ45, ШТЕКЕРНЫЙ СОЕДИНИТЕЛЬ С МЕТАЛ. КОРПУСОМ ДЛЯ ПРОМ. УСЛОВИЙ, ПРЕДНАЗНАЧЕН ДЛЯ БЫСТРОГО МОНТАЖА, 180 ГРАД. УГОЛ ВЫВОДА КАБЕЛЯ, 1 УПАКОВКА = 1 ШТ. | 0.03 | 3 - 5 недель (A) | 1 | | 6GK1905-0FA00 | SIMATIC NET, СОЕДИНИТЕЛЬ 7/8^^^ ДЛЯ ЕТ200ЕСО: СОЕДИНИТЕЛЬ С ШТЕКЕРАМИ, ОСЕВОЙ ОТВОД КАБЕЛЯ, УПАКОВКА ИЗ 5 ШТУК | 0.265 | 3 - 5 недель (A) | 1 | | 6GK1905-0FB00 | SIMATIC NET, СОЕДИНИТЕЛЬ 7/8^^^ ДЛЯ ЕТ200ЕСО: СОЕДИНИТЕЛЬ С ГНЕЗДАМИ, ОСЕВОЙ ОТВОД КАБЕЛЯ, УПАКОВКА ИЗ 5 ШТУК | 0.25 | 3 - 5 недель (A) | 1 | | 6GT2002-1JD00 | RFID PROFINET СОЕДИНИТЕЛЬНЫЙ БЛОК M12, 7/8" ДЛЯ RF180C | 0.4 | 3 - 5 недель (A) | 1 | | 6GT2091-0FH20 | MOBY; СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ МЕЖДУ ASM 456 И SLG, 2 M | 0.181 | 3 - 5 недель (A) | 1 | | 6GT2091-0FH50 | MOBY; СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ МЕЖДУ ASM 456 И SLG, 5 M | 0.353 | 3 - 5 недель (A) | 1 | | 6GT2691-0FH20 | MOBY D СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ, СМОНТИРОВАННЫЙ, МЕЖДУ ASM 456 И SLG D1XS, ДЛИНА 2 М | 0.156 | 3 - 5 недель (A) | 1 | | 6GT2891-0FH20 | СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ SIMATIC RF 300/600, СМОНТИРОВАННЫЙ, МЕЖДУ ASM 456 И УСТРОЙСТВОМ ЧТЕНИЯ ИЛИ РАСШИРЕННЫЙ КАБЕЛЬ ДЛЯ ASM 456 С MOBY D/E/I/U И SIMATIC RF 300/600 ДЛИНА 2 М | 0.185 | 3 - 5 недель (A) | 1 | | 6GT2891-0FH50 | СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ SIMATIC RF 300/600, СМОНТИРОВАННЫЙ, МЕЖДУ ASM 456 И УСТРОЙСТВОМ ЧТЕНИЯ ИЛИ РАСШИРЕННЫЙ КАБЕЛЬ ДЛЯ ASM 456 С MOBY D/E/I/U И SIMATIC RF 300/600 ДЛИНА 5 М | 0.311 | 3 - 5 недель (A) | 1 | | 6GT2891-0FN10 | СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ SIMATIC RF 300/600, СМОНТИРОВАННЫЙ, МЕЖДУ ASM 456 И УСТРОЙСТВОМ ЧТЕНИЯ ИЛИ РАСШИРЕННЫЙ КАБЕЛЬ ДЛЯ ASM 456 С MOBY D/E/I/U И SIMATIC RF 300/600 ДЛИНА 10 М | 0.615 | 3 - 5 недель (A) | 1 | | 6GT2891-0FN20 | СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ SIMATIC RF 300/600, СМОНТИРОВАННЫЙ, МЕЖДУ ASM 456 И УСТРОЙСТВОМ ЧТЕНИЯ ИЛИ РАСШИРЕННЫЙ КАБЕЛЬ ДЛЯ ASM 456 С MOBY D/E/I/U И SIMATIC RF 300/600 ДЛИНА 20 М | 1.177 | 3 - 5 недель (A) | 1 | | 6GT2891-0FN50 | СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ SIMATIC RF 300/600, СМОНТИРОВАННЫЙ, МЕЖДУ ASM 456 И УСТРОЙСТВОМ ЧТЕНИЯ ИЛИ РАСШИРЕННЫЙ КАБЕЛЬ ДЛЯ ASM 456 С MOBY D/E/I/U И SIMATIC RF 300/600 ДЛИНА 50 М | 2.905 | 3 - 5 недель (A) | 1 | | 6XV1840-2AH10 | SIMATIC NET, FC СТАНДАРТНЫЙ IE TP КАБЕЛЬ ДЛЯ БЫСТРОГО МОНТАЖА (FC), ДЛЯ ПОДКЛ. К FC СОЕДИНИТЕЛЮ RJ45, 4-ЖИЛЬНЫЙ, ЭКРАНИРОВАННЫЙ, КАТЕГОРИЯ 5, ПОСТАВКА ПО МЕТРАЖУ ОТРЕЗКАМИ ДЛИНОЙ 20 ... 1000 M | 0.055 | 3 - 5 недель (A) | 1 |
|
|
