SIMATIC RF350R - это универсальное устройство записи/чтения (считывающее устройство) для использования с внешними антеннами. Благодаря различным конструкциям сменных антенн (плоская антенна, круглые антенны), имеется много приложений в области промышленного производства, особенно в сборочных линиях. Это считывающее устройство имеет интерфейс RS 422 с процедурой передачи 3964R для связи с коммуникационными модулями ASM 452, 456, 473, 475 для систем высокочастотной идентификации (RFID). Благодаря высокой степени защиты и использованию высококачественных материалов SIMATIC RF350R гарантирует беспроблемную эксплуатацию даже в самых тяжелых промышленных условиях. Оно подключается посредством 8-контактного разъема M12. На RF350R может эксплуатироваться одна из следующих антенн из спектра MOBY E: - ANT 1, универсальная плоская антенна, также для динамических приложений
размер (Д x Ш x В в мм): 75 x 75 x 20 - ANT 18, универсальная круглая антенна в конструктивном исполнении M18 для сборочных линий с малыми держателями деталей размер (Ø x L в мм) M18 x 55
- ANT 30, универсальная круглая антенна для сборочных линий с малыми держателями деталей
размер (Ø x L в мм) M30 x 58
|
Технические данные | Считывающее устройство SIMATIC RF350R | | Индуктивный интерфейс с ярлыком | | - Частота передачи (энергия/данные)
| 13.56 МГц | | | RS 422 (протокол 3964R) | | | 19200, 57600, 115200 бит/с | | Длина кабеля между считывающим устройством и главным модулем | Макс. 1000 м (экранированный кабель) | | Скорость передачи данных, считывающее устройство - ярлык | Чтение / запись: около 3100 байт/с | | Функции | Чтение/запись/инициализация ярлыка, информация о состоянии сканирования и диагностике, включение/выключение антенны, команда повторения, сканирование серийных номеров ярлыков (универсальных идентификаторов) | | Работа с несколькими ярлыками | Скоро будет доступна | | Блок питания | 24 В пост. тока | | Элементы отображения | 2-цветные светодиоды (рабочее напряжение, наличие, ошибка) | | Штепсельный разъем | M12, 8-контактный | | Корпус | | | | 75 x 75 x 40 (без соединительного устройства) | | | Антрацит | | | PA 12 | | Степень защиты в соответствии с EN 60529 | IP65 | | Ударопрочность в соответствии с EN 60721-3-7, Class 7 M2 | 50 г | | Полный спектр реакции на удар, тип II | 1 g (9 … 200 Гц) | | Вибропрочность в соответствии с EN 60721-3-7, Class 7 M2 | 1.5 g (200 … 500 Гц) | | Способ монтажа | 2 винта М5 | | Крутящий момент при затягивании (при комнатной температуре) | ≤ 2 Нм | | Температура окружающей среды | | | | -25 … + 70 °C | - При транспортировке и хранении
| -40 … + 85 °C | | Среднее время безотказной работы (при 40 °C) | 1.2 x 106 часов | | Вес, ок. | 250 г |
| Антенна | ANT 1 | ANT 18 | ANT 30 | | Индуктивный интерфейс с ярлыком | 13,56 МГц | | Макс. расстояние записи/чтения ANT ярлык (Sg) | См. эксплуатационные данные Мобильных устройств хранения данных | | Порт для RF350R | | | | 4-контактный (штырьки на стороне антенны) | - Длина антенного кабеля (не может быть изменена)
| 3 м | | Размеры корпуса в мм | 75 x 75 x 20
(Д x Ш x В) | M18 x 55
(Ø x Д) | M30 x 58
(Ø x Д) | | Цвет | Антрацит | Светло-бирюзовый | | Материал | Пластмасса PA 12 | Пластмасса Krastin | | Степень защиты в соответствии с EN 60529 | IP67 | IP67 (спереди) | | Ударопрочность в соответствии с EN 60721-3-7, Class 7M2 | 50 g Максимальное значение, не при непрерывной нагрузке | | Вибропрочность в соответствии с EN 60721-3-7, Class 7M2 | 20 g (3 … 500 Гц) Максимальное значение, не при непрерывной нагрузке | | Температура окружающей среды | | | | | | - 25 … + 70 °C | - При транспортировке и хранении
| - 40 … + 85 °C | | Среднее время безотказной работы (при 40 °C) | 2.5 x 105 часов | | Вес, ок. | 80 г | 120 г | 150 г |
Эксплуатационные данные | RF350R с антенной | ANT 1 | ANT 18 | ANT 30 | | Рабочее расстояние (Sa) | См. эксплуатационные данные Мобильных устройств хранения данных | | Предельное расстояние (Sg) | | Диаметр окна передачи (Ld) | | Минимальное расстояние между антеннами (D) | | | | | ANT1 | 800 | 400 | 400 | | ANT18 | 400 | 125 | 200 | | ANT30 | 400 | 200 | 200 |
|

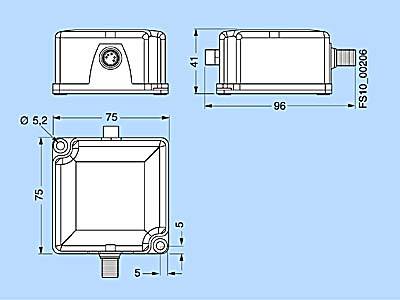

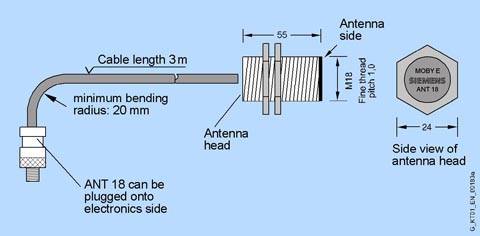

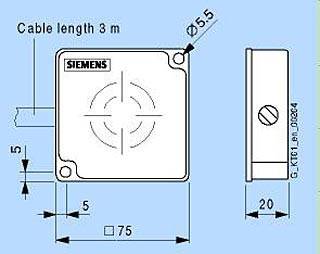

Чертеж  Считывающее устройство SIMATIC RF350R  Антенна ANT 1  Антенна ANT 18  Антенна ANT 30 |
Заказные данные | Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) | | 6GT2398-1CA00 | MOBY E; ANT 18, АНТЕННЫЙ КАБЕЛЬ, ДЛИНА 3M, IP 65, ОТ -25 ДО +70 ГРАД/C, M18X55 MM, МАКС. РАССТОЯНИЕ: 15 MM (В ЗАВИСИМОСТИ ОТ MDS), ДЛЯ СОЕДИНЕНИЯ С SLG 75 | 0.12 | 3 - 5 недель (A) | 1 | | 6GT2398-1CB00 | MOBY E; АНТЕННА ANT 1, 3-МЕТРОВЫЙ КАБЕЛЬ, IP 65, ОТ -25 ДО +70 ГРАД/C, 75X75X20 MM, МАКС. РАССТОЯНИЕ: 100 MM (В ЗАВИСИМОСТИ ОТ MDS), ДЛЯ СОЕДИНЕНИЯ С: SLG 75 | 0.283 | 3 - 5 недель (A) | 1 | | 6GT2398-1CD00 | MOBY E; ANT 30, АНТЕННЫЙ КАБЕЛЬ, ДЛИНА 3M, IP 65, ОТ -25 ДО +70 ГРАД/C, M30X58 MM, МАКС. РАССТОЯНИЕ: 24 MM (В ЗАВИСИМОСТИ ОТ MDS), ДЛЯ СОЕДИНЕНИЯ С SLG 75 | 0.155 | 3 - 5 недель (A) | 1 | | 6GT2801-4AA10 | SIMATIC RF300, УСТРОЙСТВО ЧТЕНИЯ RF350R С ИНТЕРФЕЙСОМ RS422 (3964R), БЕЗ АНТЕННЫ, IP 65, ОТ -25 ДО +70 ГРАД. ЦЕЛЬСИЯ, 75 X 75 X 40 MM, РАБОТА С АНТЕННАМИ MOBY E ANT4/ANT 30 | 0.3 | 3 - 5 недель (A) | 1 |
|
Аксессуары | Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) | | 6GT2080-2AA10 | ПАКЕТ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ MOBY, НА КОМПАКТ-ДИСКЕ FB/FC ДЛЯ SIMATIC; 3964R ДЛЯ DOS + WINDOWS 95/NT; ДЕМОНСТРАЦИОННАЯ ВЕРСИЯ MOBY ДЛЯ DOS + WINDOWS 95/NT | 0.208 | 3 - 5 недель (A) | 1 |
|
|
