SIMATIC RF350R SIMATIC RF350R - это универсальное устройство записи/чтения (считывающее устройство) для использования с внешними антеннами. Благодаря различным конструкциям сменных антенн (плоская антенна, круглые антенны), имеется много приложений в области промышленного производства, особенно в сборочных линиях.
Это считывающее устройство имеет интерфейс RS 422 с процедурой передачи 3964R для связи с коммуникационными модулями ASM 452, 456, 473, 475 для систем высокочастотной идентификации (RFID).
Благодаря высокой степени защиты и использованию высококачественных материалов SIMATIC RF350R гарантирует беспроблемную эксплуатацию даже в самых тяжелых промышленных условиях. Оно подключается посредством 8-контактного разъема M12.
На RF350R может эксплуатироваться одна из следующих антенн из спектра MOBY E:
- ANT 1, универсальная плоская антенна, также для динамических приложенийразмер (Д x Ш x В в мм): 75 x 75 x 20
- ANT 18, универсальная круглая антенна в конструктивном исполнении M18 для сборочных линий с малыми держателями деталей размер (Ø x L в мм) M18 x 55
- ANT 30, универсальная круглая антенна для сборочных линий с малыми держателями деталей размер (Ø x L в мм) M30 x 58
Дизайн
Технические данные
SIMATIC RF350R | Считывающее устройство SIMATIC RF350R | |
|---|---|
| Индуктивный интерфейс с ярлыком |
|
| 13.56 МГц |
| RS 422 (протокол 3964R) |
| 19200, 57600, 115200 бит/с |
| Длина кабеля между считывающим устройством и главным модулем | Макс. 1000 м (экранированный кабель) |
| Скорость передачи данных, считывающее устройство - ярлык | Чтение / запись: около 3100 байт/с |
| Функции | Чтение/запись/инициализация ярлыка, информация о состоянии сканирования и диагностике, включение/выключение антенны, команда повторения, сканирование серийных номеров ярлыков (универсальных идентификаторов) |
| Работа с несколькими ярлыками | Скоро будет доступна |
| Блок питания | 24 В пост. тока |
| Элементы отображения | 2-цветные светодиоды (рабочее напряжение, наличие, ошибка) |
| Штепсельный разъем | M12, 8-контактный |
| Корпус |
|
| 75 x 75 x 40 (без соединительного устройства) |
| Антрацит |
| PA 12 |
| Степень защиты в соответствии с EN 60529 | IP65 |
| Ударопрочность в соответствии с EN 60721-3-7, Class 7 M2 | 50 г |
| Полный спектр реакции на удар, тип II | 1 g (9 … 200 Гц) |
| Вибропрочность в соответствии с EN 60721-3-7, Class 7 M2 | 1.5 g (200 … 500 Гц) |
| Способ монтажа | 2 винта М5 |
| Крутящий момент при затягивании (при комнатной температуре) | ≤ 2 Нм |
| Температура окружающей среды |
|
| -25 … + 70 °C |
| -40 … + 85 °C |
| Среднее время безотказной работы (при 40 °C) | 1.2 x 106 часов |
| Вес, ок. | 250 г |
| Антенна | ANT 1 | ANT 18 | ANT 30 |
|---|---|---|---|
| Индуктивный интерфейс с ярлыком | 13,56 МГц | ||
| Макс. расстояние записи/чтения ANT ярлык (Sg) | См. эксплуатационные данные Мобильных устройств хранения данных | ||
| Порт для RF350R |
| ||
| 4-контактный (штырьки на стороне антенны) | ||
| 3 м | ||
| Размеры корпуса в мм | 75 x 75 x 20(Д x Ш x В) | M18 x 55(Ø x Д) | M30 x 58(Ø x Д) |
| Цвет | Антрацит | Светло-бирюзовый | |
| Материал | Пластмасса PA 12 | Пластмасса Krastin | |
| Степень защиты в соответствии с EN 60529 | IP67 | IP67 (спереди) | |
| Ударопрочность в соответствии с EN 60721-3-7, Class 7M2 | 50 g Максимальное значение, не при непрерывной нагрузке | ||
| Вибропрочность в соответствии с EN 60721-3-7, Class 7M2 | 20 g (3 … 500 Гц) Максимальное значение, не при непрерывной нагрузке | ||
| Температура окружающей среды |
|
|
|
| - 25 … + 70 °C | ||
| - 40 … + 85 °C | ||
| Среднее время безотказной работы (при 40 °C) | 2.5 x 105 часов | ||
| Вес, ок. | 80 г | 120 г | 150 г |
Эксплуатационные данные
| RF350R с антенной | ANT 1 | ANT 18 | ANT 30 |
|---|---|---|---|
| Рабочее расстояние (Sa) | См. эксплуатационные данные Мобильных устройств хранения данных | ||
| Предельное расстояние (Sg) | |||
| Диаметр окна передачи (Ld) | |||
| Минимальное расстояние между антеннами (D) |
|
|
|
| ANT1 | 800 | 400 | 400 |
| ANT18 | 400 | 125 | 200 |
| ANT30 | 400 | 200 | 200 |
Технические данные
Чертеж

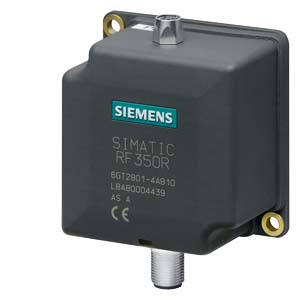

SIMATIC RF350R

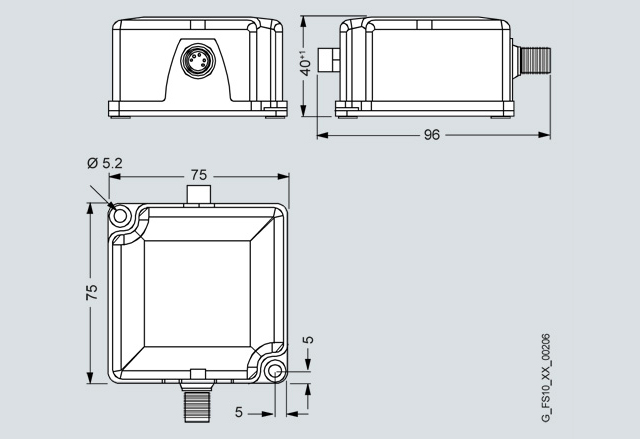

Считывающее устройство SIMATIC RF350R

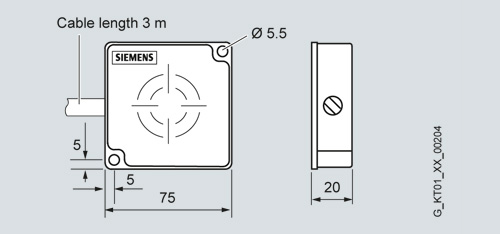

Антенна ANT 1

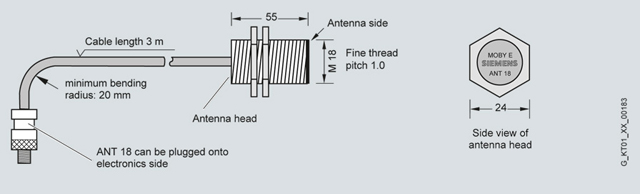

Антенна ANT 18
Антенна ANT 30
Дальнейшая информация
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6GT2398-1CA00 | 572 | MOBY E; ANT 18, АНТЕННЫЙ КАБЕЛЬ, ДЛИНА 3M, IP 65, ОТ -25 ДО +70 ГРАД/C, M18X55 MM, МАКС. РАССТОЯНИЕ: 15 MM (В ЗАВИСИМОСТИ ОТ MDS), ДЛЯ СОЕДИНЕНИЯ С SLG 75 | 254.40 |
| 6GT2398-1CB00 | 572 | MOBY E; АНТЕННА ANT 1, 3-МЕТРОВЫЙ КАБЕЛЬ, IP 65, ОТ -25 ДО +70 ГРАД/C, 75X75X20 MM, МАКС. РАССТОЯНИЕ: 100 MM (В ЗАВИСИМОСТИ ОТ MDS), ДЛЯ СОЕДИНЕНИЯ С: SLG 75 | 373.12 |
| 6GT2398-1CC00 | 572 | MOBY E; ANT 12, АНТЕННЫЙ КАБЕЛЬ, ДЛИНА 3M, IP 65, ОТ -25 ДО +70 ГРАД/C, M12X40 MM, МАКС. РАССТОЯНИЕ: 5 MM (С MDS E623), ДЛЯ СОЕДИНЕНИЯ С SLG 75 | 280.90 |
| 6GT2398-1CD00 | 572 | MOBY E; ANT 30, АНТЕННЫЙ КАБЕЛЬ, ДЛИНА 3M, IP 65, ОТ -25 ДО +70 ГРАД/C, M30X58 MM, МАКС. РАССТОЯНИЕ: 24 MM (В ЗАВИСИМОСТИ ОТ MDS), ДЛЯ СОЕДИНЕНИЯ С SLG 75 | 259.70 |
| 6GT2801-4AB10 | 572 | SIMATIC RF300 READER RF350R (RF300+ISO) WITH RS422-INTERFACE (3964R) WITHOUT ANTENNA IP 65, -25 UP TO +70 DGR/C, 75 X 75 X 41 MM, OPERATION WITH: MOBY E ANT 1, 12, 18, 30 | 556.50 |
Аксессуары
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6GT2080-2AA20 | 572 | RFID SYSTEMS SOFTWARE & DOCUMENTATION ON DVD, FB/FC FOR SIMATIC, RFID PC LIBRARIES, RFID TOOLS | 56.18 |
