SIMATIC RF620R, SIMATIC RF630R SIMATIC RF620R
SIMATIC RF630R Компактный SIMATIC RF630R УВЧ, считыватель к которому подключается до 2-х внешних антенн SIMATIC RF660A, предназначен для считывания данных с метки и отправки их в систему верхнего уровня по средствам интерфейса RS422.
Соединение выполняется через коммуникационные модули: SIMATIC RF170C, SIMATIC RF180C или ASM 456, ASM 475.Компактный считыватель SIMATIC RF620R отличается от SIMATIC RF630R тем, что у первого есть встроенная антенна, и нет возможности для подключения внешних.
Для получения дополнительной информации о планировании проекта, поведении во время выполнения SIMATIC RF620R и SIMATIC RF630R, а так же интеграция обоих УВЧ Считывателей в систему управления SIMATIC, пожалуйста, прочитайте соответствующую документацию.
Считыватель легко конфигурируется, путём выбора из введённых туда профилей используя функциональные модули FB45 и FC55. Они есть на компакт-диске "RFID Systems Software & Documentation", который может быть заказан отдельно (Заказной номер 6GT2080-2AA10).
Для надлежащего функционирования SIMATIC RF630R мы настоятельно рекомендуем использовать, соответствующие антенны SIMATIC RF660A, а также кабели Siemens (см. заказные данные).
Область применения
SIMATIC RF620R, SIMATIC RF630R Стационарные сверхвысокочастотные портальные считывающие устройства SIMATIC RF620R и SIMATIC RF630R, пригодны для применений в логистике и управлении цепями снабжения.
Система работает в европейском и американском диапазоне сверхвысоких частот и спроектирована для идентификационных ярлыков, основанных на стандарте EPC global.
Технические данные
SIMATIC RF620R, SIMATIC RF630R | Сверхвысокочастотное портальное считывающее устройство | SIMATIC RF 620R | SIMATIC RF630R |
|---|---|---|
| Диапазон частот (настраиваемый) |
|
|
| 865 … 869 МГц | 865 … 869 МГц |
| Мощность передатчика (настраиваемая шагами по 100 мВт) |
|
|
| 50 мВт... 500 мВт эквивалентной излучаемой мощности | 50 мВт... 500 Вт эквивалентной излучаемой мощности |
| Расстояние считывания ярлыка |
|
|
| N/A | 3.5 м макс. |
| N/A | 2 м макс. |
| Число антенн | Интегрированная антенна | 1 или 2 (устанавливается при конфигурировании) |
| Полное сопротивление (номинальное) | --- | 50 Ω |
| Стандарты |
|
|
|
|
|
|
| Количество ярлыков, считываемых | да, с помощью FB45 / FC55 | да, с помощью FC45 / FC55 |
| Одновременное считывание нескольких ярлыков (возможность группового считывания) | да, с помощью FC45 / FC55 | да, с помощью FC45 / FC55 |
|
|
|
|
| Скорость передачи данных при чтении(EPC Gen2) | 1) | 1) |
| Скорость передачи данных при записи(EPC Gen2) | 1) | 1) |
| Доля считываемых ярлыков (%) (EPCGen2) | 1) | 1) |
| Интерфейсы |
|
|
| Нет | 2 |
| 1 | 1 |
| Вспомогательные узлы связи | RF170C, RF180C, ASM 475, ASM 456 | RF170C, RF180C, ASM 475, ASM 456 |
| Сертификаты | CE | CE |
| Соответствие | ETSI ES 302208 | ETSI ES 302208 |
| Области применения | Европа (ETSI) | Европа (ETSI) |
| Подключение антенн | N/A | 2 антенны, TNC обратной полярности |
| Диапазон температур |
|
|
| -25 … +55 °C | -25 … +55 °C |
| -40 … +85 °C | -40 … +85 °C |
| Степень защиты | IP65 | IP65 |
| Размеры Д х Ш х В (в мм) | 260 x 193 x 52 мм | 260 x 193 x 52 мм |
1) будет анонсировано позже.
| Антенна для использования в Европе | SIMATIC RF660A - УВЧ антенна |
|---|---|
| Полное сопротивление (номинальное) | 50 Ом |
| Поляризация | Круговая |
| Диапазон частот | 865 ... 868 MHz |
| Соответствие | ETSI ES 302208 |
| Крепление | Факультативно: Гибкий монтаж на шарнирном кронштейне посредством набора для монтажа антенны Различные возможности монтажа с использованием монтажной адаптерной платы Vesa 75 x 75 мм |
| Вес | 1.6 кг |
| Цвет | Пастельно бирюзовый |
| Диапазон температур |
|
| -25 … +75 °C |
| -40 … +85 °C |
| Степень защиты | IP67 |
| Размеры Д х В х Ш (в мм) | 313 x 313 x 80 |
Технические данные

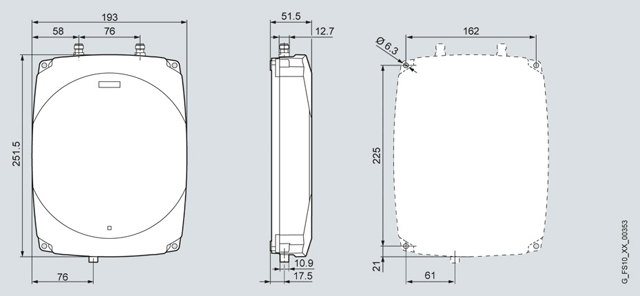

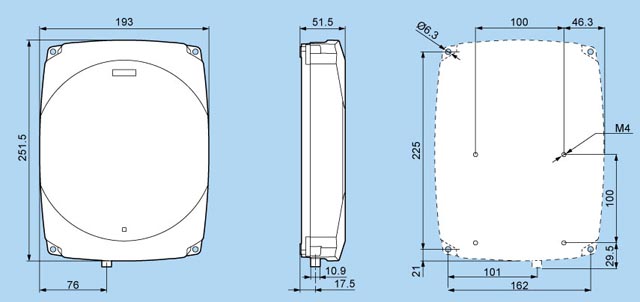

Чертеж
SIMATIC RF620R, SIMATIC RF630R

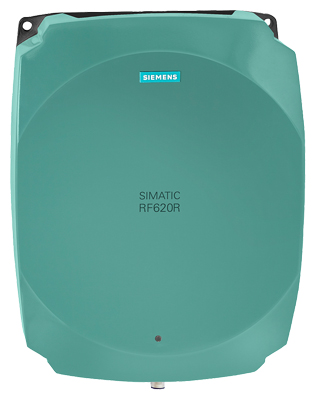

SIMATIC RF620R

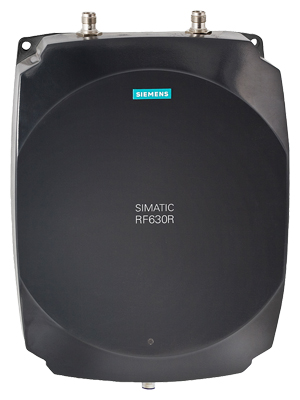

SIMATIC RF630R
Дальнейшая информация
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6GT2811-5BA00-0AA0 | 572 | SIMATIC RF600 READER RF620R ETSI (865 ... 868 MHZ); INTERFACE RS422 FOR TIA- INTEGRATION WITH INTEGRATED ANTENNA IP65, -25 UP TO +55 DGR/C (WITHOUT ACCESSORIES) | 2491.00 |
| 6GT2811-5BA00-1AA0 | 572 | SIMATIC RF600 READER RF620R FCC (902 ... 928 MHZ); INTERFACE RS422 FOR TIA- INTEGRATION WITH INTEGRATED ANTENNA IP65, -25 UP TO +55 DGR/C (WITHOUT ACCESSORIES) | 2491.00 |
| 6GT2811-5BA00-2AA1 | 572 | SIMATIC RF600 READER RF620R CMIIT (920 ... 925 MHZ); WITH INTERNAL ANTENNA; INTERFACES: RS422 FOR TIA- INTEGRATION, 1 (R-TNC) FOR EXT. ANTENNA (ALTERNATIVE USE TO INTERNAL ANTENNA); IP65, -25 UP TO +55 DGR/C; (WITHOUT ACCESSORIES) | 2491.00 |
Аксессуары
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6GT2080-2AA20 | 572 | RFID SYSTEMS SOFTWARE & DOCUMENTATION ON DVD, FB/FC FOR SIMATIC, RFID PC LIBRARIES, RFID TOOLS | 56.18 |
| 6GT2890-0AA00 | 572 | SIMATIC RF600 ГИБКИЙ ТРЕХПУТЕВОЙ МОНТАЖНЫЙ КОМПЛЕКТ ДЛЯ АНТЕННЫ SIMATIC RF 660-A | 47.59 |
