SIMATIC Safety Matrix Пакет SIMATIC Safety Matrix, используемый как дополнение CFC, содержит инновационные инструментальные средства от Siemens, которые позволяют выполнять не только удобное конфигурирование F-приложений, но и использоваться на этапе работы и обслуживания готовой системы. Инструментарий, базирующийся на использовании принципа причина-эффект в матрице, идеально подходит для процессов, где определенным состояниям системы должны соответствовать некоторые действия F-системы.
SIMATIC Safety Matrix позволяет не только упростить и повысить удобство программирования F-системы, но и значительно ускоряет этот процесс. В процессе анализа возможный аварийных ситуаций разработчик способен определить необходимые варианты реакции F-системы на появление соответствующих событий.
Особенности
SIMATIC Safety Matrix Преимущества SIMATIC Safety Matrix:
- Простое программирование, основанное на использовании принципа причина-эффект.
- Разработка системы без знания специальных языков программирования.
- Автоматическое генерирование CFC, включающих драйвер-блоки.
- Автоматическое отслеживание версий программ.
- Автоматическое обнаружение изменений в программе.
- Распечатка 1 к 1 матрицы Причина-Эффект.
Дизайн
SIMATIC Safety Matrix В составе систем SIMATIC PCS 7 могут использоваться следующие разновидности программного обеспечения SIMATIC Safety Matrix:
- SIMATIC Safety Matrix Tool для конфигурирования F-функций управления в среде системы проектирования SIMATIC PCS 7
- SIMATIC Safety Matrix Editor для формирования и отладки логики работы Safety Matrix на внешнем компьютере независимо от системы проектирования (может использоваться как дополнение пакета SIMATIC Safety Matrix Tool)
- SIMATIC Safety Matrix Viewer для SIMATIC PCS 7 для оперативного управления и мониторинга функционирования SIMATIC Safety Matrix со станции оператора SIMATIC PCS 7 (данные для заказа приведены в секции "Программное обеспечение OS" главы "Система оперативного управления")
Системные требования
| К аппаратуре | К программному обеспечению | |
|---|---|---|
| SIMATIC Safety Matrix Tool | AS 412F/FH, AS 414F/FH или AS 417F/FH | S7 F Systems V5.2, HF 2 или выше с библиотекой S7 F от V1.2 |
| SIMATIC Safety Matrix Editor |
| Windows 2000 Professional SP2 или выше илиWindows XP Professional |
| SIMATIC Safety Matrix Viewer | AS 412F/FH, AS 414F/FH или AS 417F/FH | SIMATIC PCS 7-OS V6.0 SP2 или выше |
SIMATIC Safety Matrix Editor позволяет создавать, развивать и выполнять отладку F-приложений вне среды системы проектирования SIMATIC PCS 7. Пакет может использоваться на компьютерах с операционной системой Windows 2000 Professional SP2 и выше или Windows XP Professional. В то же время генерирование F-программы CFC, ее компиляция и загрузка в систему автоматизации возможна только системы проектирования SIMATIC PCS7 с пакетом SIMATIC Safety Matrix Tool.
Функции

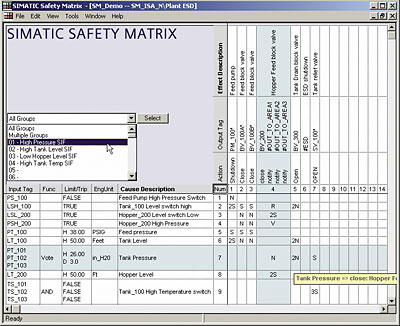

SIMATIC Safety Matrix Safety Matrix: пересечения определяют связь между причинами и эффектами

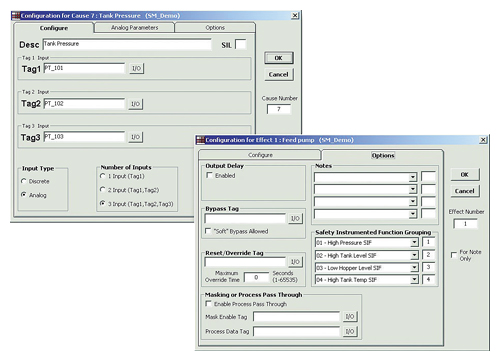

Конфигурирование связей между аналоговыми или дискретными причинами и дискретными эффектами
Матрица SIMATIC Safety Matrix сопоставима с электронной таблицей. Сначала разработчик заносит в строки матрицы возможные события в ходе протекания процесса, определяет их тип и номер, логические связи, возможные задержки и взаимные блокировки. В столбцах матрицы он определяет возможные варианты реакции системы на появление соответствующих событий.
Связь между событиями и реакцией на их появление устанавливается щелчком мыши в ячейке на пересечении соответствующей строки и столбца матрицы. Используя эти данные, SIMATIC Safety Matrix автоматически генерирует F-программу CFC. Специальных знаний в области программирования для выполнения этих операций не требуется и разработчик может полностью сконцентрироваться на решении задач противоаврийной защиты и обеспечения безопасности.
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6ES7833-1SM02-0YA5 | 281 | SAFETY MATRIX TOOL V6.2, ПО МАТРИЦЫ БЕЗОПАСНОСТИ, ПЛАВАЮЩАЯ ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ПО РАЗРАБОТКИ, ПО И ДОКУМЕНТАЦИЯ НА CD, CLASS A, 2 ЯЗЫКА (EN/GE), РАБОТА ПОД ОС WIN2000PROF; XPPROF; 2003SERVER ЦЕЛЕВОЕ АППАРАТНОЕ ОБЕСПЕЧЕНИЕ:SIMATIC S7-400H CPU412H/.../417H, НЕОБХОДИМОЕ ПО: S7 F-SYSTEMS | 3859.46 |
| 6ES7833-1SM02-0YE5 | 281 | SAFETY MATRIX TOOL, ОБНОВЛЕНИЕПО V5.X/V6.1 --> V6.2 ПЛАВАЮЩАЯ ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ПО РАЗРАБОТКИ, ПО И ДОКУМЕНТАЦИЯ НА CD, CLASS A, 2 ЯЗЫКА (EN/GE), РАБОТА ПОД ОС WIN2000PROF; XPPROF; 2003SERVER ЦЕЛЕВОЕ АППАРАТНОЕ ОБЕСПЕЧЕНИЕ:SIMATIC S7-400H CPU412H/.../417H, НЕОБХОДИМОЕ ПО: S7 F-SYSTEMS | 550.14 |
| 6ES7833-1SM42-0YA5 | 281 | SAFETY MATRIX EDITOR V6.2, РЕДАКТОР МАТРИЦ БЕЗОПАСНОСТИ, ОДИНОЧНАЯ ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ПО И ДОКУМЕНТАЦИЯ НА CD, CLASS A, 2 ЯЗЫКА (EN/GE) , РАБОТА ПОД ОС WIN2000PROF; WINXPROF; 2003SERVER | 551.20 |
| 6ES7833-1SM62-0YA5 | 281 | SAFETY MATRIX VIEWER V6.2 FOR PCS7, ПЛАВАЮЩАЯ ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО, ПО И ДОКУМЕНТАЦИЯ НА CD, CLASS A, 2 ЯЗЫКА (EN/GE), РАБОТА ПОД ОС WIN2000PROF; XPPROF; 2003SERVER? НЕОБХОДИМОЕ ПО: PCS7 OS | 1322.88 |
| 6ES7833-1SM62-0YE5 | 281 | SAFETY MATRIX VIEWER, ОБНОВЛЕНИЕ ПО ДЛЯ PCS 7 V6.X -> V6.2 ПЛАВАЮЩАЯ ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО, ПО И ДОКУМЕНТАЦИЯ НА CD, CLASS A, 2 ЯЗЫКА (EN,GE), РАБОТА ПОД ОС WIN2000PROF; XPPROF; 2003SERVER, НЕОБХОДИМОЕ ПО: PCS7 OS | 164.30 |
