Пакет SIMATIC Safety Matrix, используемый как дополнение CFC, содержит инновационные инструментальные средства от Siemens, которые позволяют выполнять не только удобное конфигурирование F-приложений, но и использоваться на этапе работы и обслуживания готовой системы. Инструментарий, базирующийся на использовании принципа причина-эффект в матрице, идеально подходит для процессов, где определенным состояниям системы должны соответствовать некоторые действия F-системы.

SIMATIC Safety Matrix позволяет не только упростить и повысить удобство программирования F-системы, но и значительно ускоряет этот процесс. В процессе анализа возможный аварийных ситуаций разработчик способен определить необходимые варианты реакции F-системы на появление соответствующих событий.

Особенности

Преимущества SIMATIC Safety Matrix:

• Простое программирование, основанное на использовании принципа причина-эффект.
• Разработка системы без знания специальных языков программирования.
• Автоматическое генерирование CFC, включающих драйвер-блоки.
• Автоматическое отслеживание версий программ.
• Автоматическое обнаружение изменений в программе.
• Распечатка 1 к 1 матрицы Причина-Эффект.

Дизайн

В составе систем SIMATIC PCS 7 могут использоваться следующие разновидности программного обеспечения SIMATIC Safety Matrix:

• SIMATIC Safety Matrix Tool
  для конфигурирования F-функций управления в среде системы проектирования SIMATIC PCS 7
• SIMATIC Safety Matrix Editor
  для формирования и отладки логики работы Safety Matrix на внешнем компьютере независимо от системы проектирования (может использоваться как дополнение пакета SIMATIC Safety Matrix Tool)
• SIMATIC Safety Matrix Viewer для SIMATIC PCS 7
  для оперативного управления и мониторинга функционирования SIMATIC Safety Matrix со станции оператора SIMATIC PCS 7 (данные для заказа приведены в секции "Программное обеспечение OS" главы "Система оперативного управления")

Системные требования

SIMATIC Safety Matrix Editor позволяет создавать, развивать и выполнять отладку F-приложений вне среды системы проектирования SIMATIC PCS 7. Пакет может использоваться на компьютерах с операционной системой Windows 2000 Professional SP2 и выше или Windows XP Professional. В то же время генерирование F-программы CFC, ее компиляция и загрузка в систему автоматизации возможна только системы проектирования SIMATIC PCS7 с пакетом SIMATIC Safety Matrix Tool.

Функции

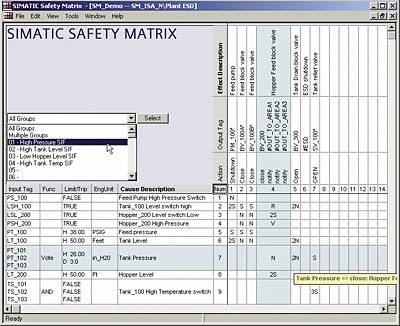

Safety Matrix: пересечения определяют связь между причинами и эффектами

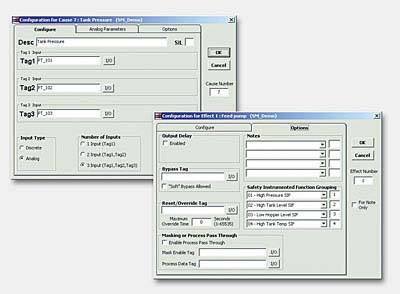

Конфигурирование связей между аналоговыми или дискретными причинами и дискретными эффектами

Матрица SIMATIC Safety Matrix сопоставима с электронной таблицей. Сначала разработчик заносит в строки матрицы возможные события в ходе протекания процесса, определяет их тип и номер, логические связи, возможные задержки и взаимные блокировки. В столбцах матрицы он определяет возможные варианты реакции системы на появление соответствующих событий.

Связь между событиями и реакцией на их появление устанавливается щелчком мыши в ячейке на пересечении соответствующей строки и столбца матрицы. Используя эти данные, SIMATIC Safety Matrix автоматически генерирует F-программу CFC. Специальных знаний в области программирования для выполнения этих операций не требуется и разработчик может полностью сконцентрироваться на решении задач противоаврийной защиты и обеспечения безопасности.
