Программный продукт Safety Matrix расчитан на технологии, в которых необходимо иметь определенные функции безопасности. Safety Matrix базируется на проверенном принципе причинно-следственных связей, в котором возможно четко определить реакцию(следствие) системы на любую ошибку(причину), возникшую в технологическом процессе. После определения входных и выходных сигналов причин и следствий и параметров их взаимосвязи Safety Matrix автоматически генерирует CFC программу безопасности в шаблоне системы SIMATIC PCS 7.

По сравнению с традиционным программированием, создание логики безопасености с помощью Safety Matrix проходит гораздо быстрее и существенно снижает затраты на разработку таких приложений. Работа с Safety Matrix не требует специальных навыков программирования и полность направлена на обеспечение функций безопасности. Если требуется, можно создавать несколько матриц безопасности и определять связи между ними.

Особенности

Преимущества Safety Matrix:

• Конфигурирование логики безопасности посредством проверенного метода "причина-следствие", то есть основанного на технологических ошибках и реакциях
• автоматическое создание программы безопасности в шаблоне SIMATIC PCS 7
• Минимизация программных ошибок из-за простоты и наглядности представления конфигурации
• Автоматическое создание документации после проврки безопасности
• Ускоренное время разработки программны и отсутствие необходимости иметь навыки программирования
• Автоматическое генерирование визуализации работы Safety Matrix на оператоской станции SIMATIC PCS 7
• Автоматическое управление версией проектной программы
• Удобный поиск изменений
• Простая модификация функций безопасности и простая адаптация для тестовых режимов, например режим байпаса, рестарта и отмены.

Дизайн

В соединениии с SIMATIC PCS 7, доступны следующие независимые продукты из семейства SIMATIC Safety Matrix:

• SIMATIC Safety Matrix Tool
  для конфигурирования функций повышенной безопасности на инжинерной станции PCS 7
• SIMATIC Safety Matrix Editor
  для создания и проверки логики Safety Matrix на стороннем компьютере, независимо от инжинерной станции (может быть также использовано опционально как добавок к SIMATIC Safety Matrix Tool)
• SIMATIC Safety Matrix Viewer для SIMATIC PCS 7
  для наблюдения и контроля за исполнением логики Safety Matrix на операторской станции SIMATIC PCS 7 в режиме исполнения

Системные требования

С помощью SIMATIC Safety Matrix Editor вы можете создавать, исполнять и проверять логику безопасности вне рамок системы PCS7. SIMATIC Safety Matrix Editor может работать на любом компьютере с операционной системой Windows 2000 Professional+SP2 или выше или Windows XP Professional. Однако, создание программы безопасности в CFC редакторе, ее компиляция и отладка возможна только в рамках инжинерного программного обеспечения  SIMATIC с SIMATIC Safety Matrix Tool.

Функции

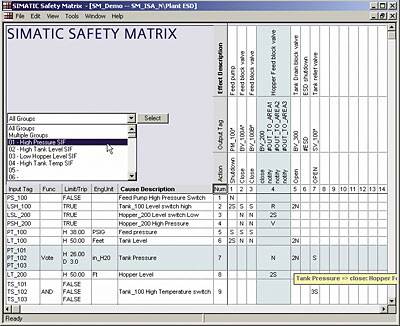

Safety Matrix: Пересечение определяет взаимосвязь "причины" и "следствия"

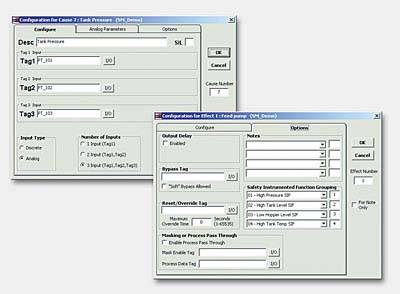

Конфигурация аналоговой или дискретной "причины" и дискретного "следствия"

Работа с SIMATIC Safety Matrix напоминает заполнение таблицы. В горизонтальных рядах пользователь сначала вводит возможные технрологические ошибки(причины) и конфигурирует для них количество и типы входных сигналов, возможные задержки, блокировки и логические операции. Здесь же пользователь определяет взаимосвязи ошибок. После этого в вертикальных колонках конфигурируются события или следствия, то есть реакция системы на возможные ошибки. Установление взаимосвязи причины и следствия легко кнфигурируется посредсвом щелчка мыши в ячейке на пересечении необходимого ряда и колонки. В этом окне пользователь может выбрать тип взаимосвязи.
