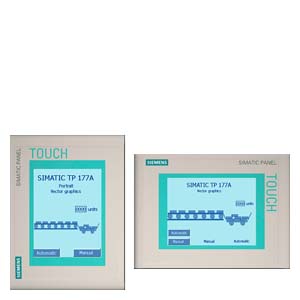

6AV6642-0AA11-0AX0

Дисплей

• Тип

STN LCD

• Размер

5.7"

• Разрешение (Ш x В в пикселях)

320 x 240

• Количество отображаемых цветов

4 голубых оттенка

• Наработка на отказ при 25 °C

Прим. 50,000 часов

Тип управления

• Элементы контроля

Сенсорный экран

• Тип управления

Сенсорная клавиатура

• Функциональные клавиши, программируемые

Нет

• Мембранная клавиатура

Нет

• Системные клавиши

0

• Сенсорный экран

Аналоговый, резистивный

• Ввод буквенно-цифровой информации

Есть/Есть

• Внешняя мышь/ принтер/ сканер

– / – / –

Тип вывода

• Режимы свечения светодиодов

Нет

• Акустика

Нет

Процессор

• Процессор

Неизвестен

Память

• Тип

Флэш / RAM

• Объем памяти пользователя

512 Кбайт / необслуживаемое

Интерфейсы (опциональный выбор)

• Интерфейс

1 x RS485, до 1.5 Мбит/с

• слот для PC карты

Нет

• слот для CF карты

Нет

• USB (Universal Serial Bus)

Нет

• Ethernet

Нет

• SD/MMC SLOT

Нет

• Специальные интерфейсы

Нет

Напряжение питания

• Номинальное значение

=24 В

• Допуститмый диапазон отклонений

+20.4 до +28.8 В

• Потребляемая мощность

6 Вт

• Буферная батарея

Нет

Часы/тип

• Часы

Программные, без защиты буферной батареей

Степень защиты

• Фронтальной панели

IP65, NEMA 4, NEMA 12; (в установленном состоянии)

• Остальной части корпуса

IP20

Сертификаты и одобрения (в подготовке)

• Сертификаты (в подготовке)

CE, FM Class I Div. 2, UL, CSA, cULus, C-TICK

Габариты

• Фронтальной панели Ш x В (мм)

212 x 156

• Монтажного проема Ш x В x Г (мм)

198 x 142 x 45

• Масса

0.7 кг

• Тип корпуса (фронтальная панель)

Преимущественно пластиковый

• Тип монтажа

Затяжные зажимы

Внешние условия

• Относительная влажность

90%

• Монтажное положение

Вертикальное

• Максимальный угол наклона корпуса в рабочем положении

+/- 35°

Диапазон температур

• Рабочий (вертикальная установка)

0 °C до +50 °C

• Operation (устанвка с максимальным углом наклона)

0 °C до +40 °C

• Хранения и транспортировки

-20 °C до +60 °C

Прочее

• "Горячая" линия технической поддержки

Есть

• Гарантийный срок

1 год

Конфигурирование

• Инструментальные средства конфигурирования

WinCC flexible

Функции (с WinCC flexible)

• Планировщик задач

Нет

• Система помощи

Есть

• Считывание состояний/ управление

Нет

Протоколы

• обмена данными с программируемыми контроллерами (опциональный выбор)

S7-200, S7-300/400Win AC

Система сообщений

• Количество сообщений

1.000

• Битовые сообщения

Поддерживаются

• Аналоговые сообщения

Не поддерживаются

• Длина сообщения (в символах)

80

• Количество переменных на сообщение

8

• Буфер сообщении

Кольцевой, на 256 записей

Экранные изображения

• Количество экранов

250

Компоненты дисплея

• Текстовые объекты

1000 текстовых элементов

• Количество полей на экран

30

• Количество переменных на экран

30

• Графические объекты

Точечная графика, иконки, фоновые изображения

• Динамические объекты

Бар-графики

• Количество бар-графиков на проект

250

• Количество графиков кривых на проект

0

• Ориентация текста

Нет

• Интерактивная работа с графиками кривых

Не поддерживается

• Триггеры

Нет

• Количество буквенно-цифровых полей

250

• Количество цифровых полей

250

• Количество слайдеров на проект

0

• Количество аналоговых дисплеев на проект

0

• Количество отображаемых кнопок на проект

500

• Количество скрытых кнопок на проект

0

• Количество статусных переключателей на проект

500

• Количество переключателей выбора на проект

0

• Количество круговых движков на проект

0

• Количество индикаторов на проект

500

Атрибуты динамических объектов

• Движение по осям x/y

Нет

• Скрытие

Нет

• Вращение

Нет

Списки

• Текстовые списки

300

• Графические списки

0

• Библиотеки

Есть

• Переменные

250

• Стартовые значения

250

• Мультиплексирование

Нет

• Структуры

Нет

Фильтр

Безопасность

• Количество групп пользователей

50

• Количество групп прав пользователей

32

• Экспортируемые пароли

Есть

• Visual Basic Script

Нет

Драйвер регистратора/ принтера

• Драйвер принтера

-

Языки

• Количество интерактивных языков

5

• Языки разработки проекта

английский, венгерский, голландский, греческий, датский, испанский, итальянский, китайский, корейский, немецкий, норвежский, польский, португальский, русский, словацкий, тайваньский, турецкий, финский, французский, чешский, японский

• Набор символов

Идеографические языки

Носители данных

• слот для PC карты

Нет

• слот для CF карты

Нет

• слот для MMC карты

Нет

• Приложения/ опции для WinCC flexible

Нет

Расширяемость/ открытость

• OPP

Нет

Загрузка/ считывание параметров конфигурации

• Передача параметров конфигурации

Через MPI / Profibus DP (автоматическая идентификация процесса передачи)
