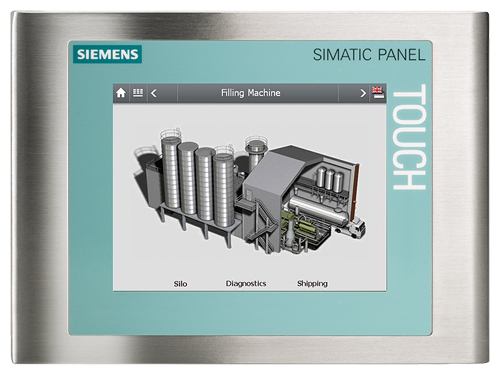

SIMATIC TP 177B INOX



• Сенсорная панель с передней поверхностью из нержавеющей стали (DIN EN 1672-2) для специальных требований, например в пищевой промышленности и производстве напитков
• Расширенные функции для операторского контроля и управления небольшими агрегатами и установкам
• Графический STN дисплей с сенсорным экраном
  • 5.7" STN Color
• Встроенные интерфейсы для коммуникации с Siemens SIMATIC S7 (например, MPI, PROFIBUS DP)
• Встроенный интерфейс PROFINET для панели с цветным дисплеем
• Доступны драйвера для подключения к ПЛК третьих фирм
• Данные в буфере сообщений остаются даже при выключении панели, батарейка не требуется



Особенности

SIMATIC TP 177B INOX

• Снижение стоимости обслуживания и пусконаладки благодаря:
  • Функции сохранения/восстановления конфигурации по сети на компьютере или на опциональную Multimedia Card
  • Удаленной загрузки конфигурации по любому встроенному интерфейсу
  • Необслуживаемой конструкции (отсутствуют батарейки) и длительного жизненного цикла лампы задней подсветки
• Содержимое буфера сообщений сохраняется даже при отключении питания и без батарейки.
• Возможность использования по всему миру:
  • выбор из 32 языков (включая азиатские и кириллические)
  • Online языки могут быть выбраны динамически на устройстве
• Графическая библиотека укомплектованная готовыми к использованию объектами отображения
• Стандартные интерфейсы для повышения гибкости:
  • Внешняя MMC, используемая для данных рецептур и резервирования настроечных и системных данных;
• Встроенный интерфейс USB для подключения, например, совместимого принтера
• Простое конфигурирование, поддерживаемое подробной документацией на компакт-диске SIMATIC HMI Manual Collection
• Составной компонент Totally Integrated Automation (TIA):
• Повышение производительности, минимизация издержек на инжиниринг, снижение затрат жизненного цикла
• Благодаря поверхности панели выполненной из нержавеющей стали, оптимально ее использование в пищевой и фармацевтической промышленностях и производстве напитков. Передняя поверхность панели специально разработана для облегчения процедуры ее чистки и дезинфекции. Более того потоки жидкости не задерживаются на поверхности. Дополнительно поверхность из нержавеющей стали герметична и предохраняет от загрязнения пищевыми продуктами производства.



Область применения

SIMATIC TP 177B INOX

Оснащенные практичными функциями и большим объемом пользовательской памяти сенсорные панели, TP 177B INOX Touch Panels могут использоваться во всех случаях, когда операторский контроль и управление агрегатом или установкой должны производиться по месту  – в автоматизации производства или процессов или автоматизации обслуживания зданий. Панели TP 177B INOX имеют 5.7" STN дисплей с поддержкой 256 цветов и встроенным интерфейсом PROFINET I/O. Имеется USB интерфейс. Следующее преимущество - это энергонезависимый сохраняемый буфер сообщений.

Панель TP 177B INOX были разработаны для всех отраслей промышленности, где требуется передняя поверхность панели из нержавеющей стали. Панель может быть подвержена дезинфекции (при проведении регулярной чистки поверхности) . Процедура очищения поверхности может осуществляться под струей воды с расходом 100 л/мин и давлении 1 атм с расстояния от 2.5 до 3 м. Жидкость сама стекает с поверхности панели.



Дизайн

SIMATIC TP 177B INOX

• Дисплей
  • 5.7" STN дисплей с поддержкой 256 цветов
• Светодиодная или CCFL1) подсветка с продолжительным сроком службы
• Аналоговый резистивный сенсорный экран
• Цифровая и буквенная экранная клавиатура
• Высокая производительность с Risk процессором и  2МБ пользовательской памяти, плюс дополнительная встроенная память для рецептов
• Данные в буфере сообщений сохраняются даже при отключении питания и без батарейки
• Встроенные интерфейсы MPI, PROFIBUS DP (до 12 MБод) и USB 1.1 (макс. 100 мА)
• Интерфейс PROFINET
• Конфигурируется в SIMATIC WinCC flexible 2005 Compact или более новой версиях
• Полная функциональность для сложных задач
• Богатая графическая библиотека Reicher
• Слот Multimedia Card, могут исмользоваться стандартные карты MMC (для сохранения данных рецептур, настроек, а также системных данных)
• Могут использоваться опции SINUMERIK, SmartAccess и SmartService
• Удобство в обслуживании благодаря необслуживаемому дизайну и большому сроку службы подсветки дисплея

1) Cold Cathode Fluorescence Lamps



Функции

SIMATIC TP 177B INOX

• Перманентные окна и концепция использования шаблонов для формирования изображений
• Поля ввода/выводадля отображения и редактирования значений параметров
• Конфигурирование кнопок с одновременным заданием до 16 функций для запуска функций и действий
• Индикаторы для отображения состояний машин и установок
• Поясняющие текстыдля пояснения назначения функциональных клавиш, изображений и переменных с использованием шрифта любого размера
• Тексты подсказок для диаграмм, сообщений и переменных
• Векторная и точечная графикадля обозначения кнопок, использования фоновых изображений и заставок, формирования рабочих экранов.
• Использование широкой гаммы изображений и графических объектов из библиотеки инструментальных средств проектирования. Редактирование изображений с помощью любого графического редактора, поддерживающего интерфейс OLE (PaintShop, Designer, CorelDraw ...).
• Окна трендов и бар-графики для отображения динамически изменяющихся значений параметров
• Динамическое позиционирование, отображение или скрытие объектов
• Вычислительные функции, мониторинг граничных значений параметродля контроля и математической обработки входных и выходных сигналов
• Интерактивное использование до 5 языков для вывода сообщений, включая русский и азиатские языки,дополнительная поддержка языково-зависимых символов
• Планировщик заданийдля циклического выполнения функций
• Парольная защита доступаАдминистрирование пользователей с учетом их идентификаторов, паролей и прав в рамках единой концепции продуктов SIMATIC
• Система сообщенийСвободно определяемые классы сообщений (возможность конфигурирования вариантов отображения и реакции на подтверждение получения сообщения). Управление статусными, аварийными и системными сообщениями. Сохранение исторических сообщений при перебоях в питании панели. Поддержка не только битовых, но и аналоговых сообщений (граничных сообщений).
• Управление рецептами: С дополнительным сохранением данных (на внешнем носителе)
• Интерактивная или автономная предварительная обработка на панели
• Сохранение рецептурных данных в стандартном формате Windows (CSV)
• Внешняя обработка данных с помощью Excel, Access и т.д.
• Слот для установки мультимедиа карты (Multi Media Card - MMC) в качестве стандартного внешнего носителя данных, может использоваться для создания резервных копий/ восстановления или переноса наборов рецептурных данных;
• Простое обслуживание и конфигурирование:
  • Сохранение резервных копий и восстановление параметров конфигурации, операционной системы, данных и микропрограмм на компьютере с помощью программного обеспечения ProSave
  • Загрузка, считывание параметров конфигурации через все встроенные интерфейсы прибора (с автоматическим определением скорости передачи данных)
  • Настройка контрастности изображения и калибровка дисплея
  • Имитация проектируемой конфигурации на компьютере с инструментальными средствами проектирования

Конфигурирование

Для конфигурирования панелей используется пакет SIMATIC WinCC flexible 2005 с лицензией Compact или более мощной. SIMATIC WinCC flexible - это новый пакет, развивающий функциональные возможности проверенного временем программного обеспечения семейства ProTool. Проекты, разработанные в среде ProTool, могут быть конвертированы в проекты WinCC flexible. В процессе преобразования проектов панели OP17 пакет WinCC flexible автоматически выполняет основной набор необходимых операций. Однако проектировщик должен вносить целый ряд изменений, связанных с использованием новых технологий отображения информации. Если WinCC запускается из среды Simatic Manager, то все необходимые для проекта данные могут быть получены непосредственно из STEP 7 одним щелчком мыши. Исключается необходимость двойного ввода одних и тех же данных, а также дублированного управления этими данными.

Дополнительные опции

• SINUMERIK опционально с лицензией "Sinumerik HMI copy license WinCC flexible CE". Для конфигурирования необходим дополнительный пакет программ "Sinumerik HMI engineering package WinCC flexible"; Более подробная информация приведена в каталоге NC 60.
• Sm@rtService Дистанционное оперативное управление и мониторинг SIMATIC HMI систем через сети TCP/IP
• Sm@rtAccess Обмен данными между HMI системами через сети TCP/IP. Дистанционный доступ к наборам рецептурных данных, паролям, специфичной информации конкретной HMI системы и многое другое.



Технические данные

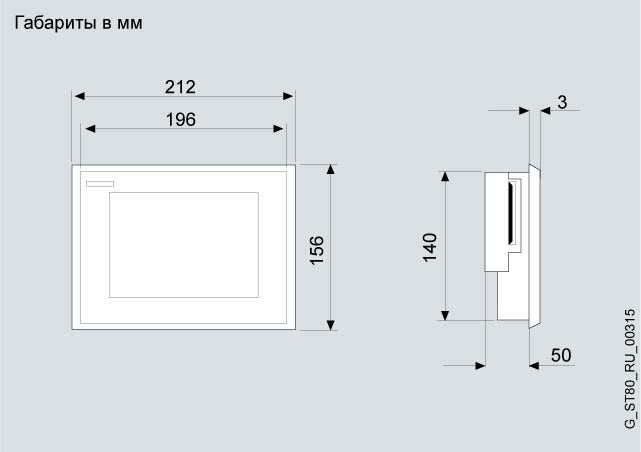

Чертеж

SIMATIC TP 177B INOX

SIMATIC TP 177B PN/DP INOX:Монтажный вырез (Ш x В) в мм: 198 x 142



Дальнейшая информация

SIMATIC TP 177B INOX

Дополнительную информацию Вы можете найти в Интернете:

http://www.siemens.com/inox-hmi-devices
