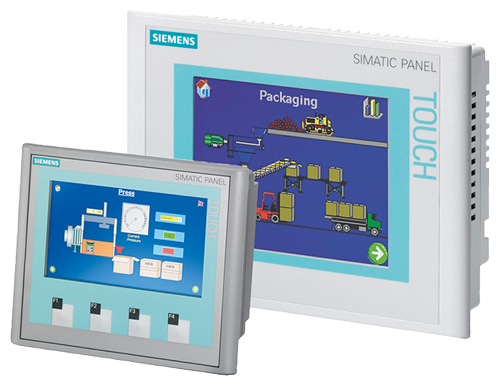

SIMATIC TP 177B - Сенсорная операторская панель с расширенными функциями для операторского контроля и управления небольшими агрегатами и установкам
- Графический точечный STN дисплей Голубой/Цветной с сенсорным экраном
- Встроенные интерфейсы для коммуникации с Siemens SIMATIC S7 (например, MPI, PROFIBUS DP)
- Встроенный Ethernet в версии с цветным дисплеем
- Доступны драйвера для подключения к ПЛК третьих фирм
Особенности
SIMATIC TP 177B - Снижение стоимости обслуживания и пусконаладки благодаря:
- Сохранению/восстановлению через интерфейс к процессу или дополнительно с Multi Media Card (MMC).
- Удаленной загрузки конфигурации с автоматическим распознаванием пересылки по любому встроенному интерфейсу
- Необслуживаемой конструкции (отсутствуют батарейки) и длинного жизненного цикла лампы задней подсветки. Содержимое буфера сообщений сохраняется даже при отключении питания и без батарейки.
- Возможность использования по всему миру:
- выбор из 32 языков (включая азиатские и кириллические)
- Online языки могут быть выбраны динамически на устройстве
- Графическая библиотека укомплектованная готовыми к использованию объектами отображения
- Стандартные интерфейсы для повышения гибкости:
- Внешняя MMC, используемая для данных рецептур и резервирования настроечных и системных данных
- Встроенный интерфейс USB для подключения, например, стандартных принтеров
- Простое конфигурирование, поддерживаемое подробной документацией на компакт-диске SIMATIC HMI Manual Collection
- Составной компонет Totally Integrated Automation (TIA): повышение производительности, минимизация издержек на инжиниринг, снижение затрат жизненного цикла
Область применения
SIMATIC TP 177B Оснащенные практичными функциями и большим объемом пользовательской памяти сенсорные панели TP 177B могут использоваться во всех случаях, когда операторский контроль и управление агрегатом или установкой должны производиться по месту – в автоматизации производства или процессов или автоматизации обслуживания зданий. Панели TP 177B предлагаются с голубым дисплеем с 4-градациями цвета или 256-цветным STN дисплеем. Цветной вариант оснащен встроенным интерфейсом Ethernet и может использоваться еще с большей гибкостью. Интерфейсом USB оснащены обе модели. Следующее преимущество - это энергонезависимый сохраняемый буфер сообщений.
Дизайн
SIMATIC TP 177B - 256 цветов с цветным дисплеем или 4 градации синего с монохромным STN дисплеем
- Задняя подсветка CCFL1) с большим сроком службы
- Аналоговый резистивный сенсорный экран
- Цифровая и буквенная экранная клавиатура
- Высокая производительность с Risk процессором и 2МБ пользовательской памяти, плюс дополнительная встроенная память для рецептов
- Данные в буфере сообщений сохраняются даже при отключении питания и без батарейки
- Встроенные интерфейсы MPI, PROFIBUS DP (до 12 Mbaud), а также USB 1.1 (макс. 100 mA)
- Ethernet (совместимый с Profinet IO) в цветной версии
- Встроенный интерфейс USB
- Конфигурируется с использованием SIMATIC WinCC flexible 2005 Compact и последующими версиями
- Полная функциональность для сложных задач
- Богатая графическая библиотека Reichert
- 32 языка (например, Русский, традиционный китайский, упрощенный китайский) и динамическое переключение между 5 языками
- Разъем для мультимедиа карточек, может использоваться для стандартных MMC (для сохранения данных рецептур, настроек, а также для системных данных)
- Удаленная загрузка конфигурации по всем интерфейсам с автоматическим распознаванием пересылки
- Можно использовать дополнительные опции Sinumerik, Sm@rt Access и Sm@rt Service
- Удобна в обслуживании благодаря необслуживаемому дизайну и большим сроком службы задней подсветки
1) Cold Cathode Fluorescence Lamps - флуоресцентные лампы с холодным катодом
Функции
SIMATIC TP 177B - Перманентные окна и концепция использования шаблонов для формирования изображений
- Поля ввода/выводадля отображения и редактирования значений параметров
- Конфигурируемые кнопки до 16 функций на кнопку, для запуска функций и действий
- Индикаторы для отображения состояний машин и установок
- Поясняющие тексты для пояснения назначения функциональных клавиш, изображений и переменных с использованием шрифта любого размера
- Тексты подсказок для диаграмм, сообщений и переменных
- Векторная и точечная графикадля обозначения кнопок, использования фоновых изображений и заставок, формирования рабочих экранов.Использование широкой гаммы изображений и графических объектов из библиотеки инструментальных средств проектирования. Редактирование изображений с помощью любого графического редактора, поддерживающего интерфейс OLE (PaintShop, Designer, CorelDraw ...).
- Графики кривых и бар-графики для отображения динамически изменяющихся значений параметров
- Динамическое позиционирование, отображение или скрытие объектов
- Вычислительные функции, мониторинг граничных значений параметров для контроля и математической обработки входных и выходных сигналов
- Интерактивное использование до 5 языков для вывода сообщений, включая русский и азиатские языки,дополнительная поддержка языково-зависимых символов
- Таймер для циклического выполнения функций
- Парольная защита доступаАдминистрирование пользователей с учетом их идентификаторов, паролей и прав в рамках единой концепции продуктов SIMATIC
- Система сообщенийСвободно определяемые классы сообщений (возможность конфигурирования вариантов отображения и реакции на подтверждение получения сообщения). Управление статусными, аварийными и системными сообщениями. Сохранение исторических сообщений при перебоях в питании панели.Поддержка не только битовых, но и аналоговых сообщений (граничных сообщений).
- Управление рецептами:
- С дополнительным сохранением данных (на внешнем носителе)
- Интерактивная или автономная предварительная обработка на панели
- Сохранение рецептурных данных в стандартном формате Windows (CSV)
- Внешняя обработка данных с помощью Excel, Access и т.д.
- Слот для установки мультимедиа карты (Multi Media Card - MMC)в качестве стандартного внешнего носителя данных, может использоваться для создания резервных копий/ восстановления или переноса наборов рецептурных данных
- Простое обслуживание и конфигурирование:
- Сохранение резервных копий и восстановление параметров конфигурации, операционной системы, данных и микропрограмм на компьютере с помощью программного обеспечения ProSave
- Загрузка, считывание параметров конфигурации через все встроенные интерфейсы прибора (с автоматическим определением скорости передачи данных)
- Настройка контрастности изображения и калибровка дисплея
- Очистка экрана
- Имитация проектируемой конфигурации на компьютере с инструментальными средствами проектирования
Конфигурирование
Для конфигурирования панелей используется пакет SIMATIC WinCC flexible 2005 с лицензией Compact или более мощной. SIMATIC WinCC flexible - это новый пакет, развивающий функциональные возможности проверенного временем программного обеспечения семейства ProTool. Проекты, разработанные в среде ProTool, могут быть конвертированы в проекты WinCC flexible. В процессе преобразования проектов панели OP17 пакет WinCC flexible автоматически выполняет основной набор необходимых операций. Однако проектировщик должен вносить целый ряд изменений, связанных с использованием новых технологий отображения информации. Если WinCC запускается из среды Simatic Manager, то все необходимые для проекта данные могут быть получены непосредственно из STEP 7 одним щелчком мыши. Исключается необходимость двойного ввода одних и тех же данных, а также дублированного управления этими данными.
Дополнительные опции
- SINUMERIK опционально с лицензией "Sinumerik HMI copy license WinCC flexible CE". Для конфигурирования необходим дополнительный пакет программ "Sinumerik HMI engineering package WinCC flexible"; Более подробная информация приведена в каталоге NC 60.
- Smart ServiceДистанционное оперативное управление и мониторинг SIMATIC HMI систем через сети TCP/IP
- Smart AccessОбмен данными между HMI системами через сети TCP/IP. Дистанционный доступ к наборам рецептурных данных, паролям, специфичной информации конкретной HMI системы и многое другое
Технические данные
SIMATIC TP 177B |
| 6AV6642-0BC01-1AX0 | 6AV6642-0BA01-1AX0 |
| Дисплей |
|
|
| STN LCD | STN LCD |
| 5.7" | 5.7" |
| 320 x 240 | 320 x 240 |
| 4 голубых оттенка | 256 цветов |
| 50000 часов | 50000 часов |
| Тип управления |
|
|
| Сенсорный экран | Сенсорный экран |
| Сенсорная клавиатура | Сенсорная клавиатура |
| Нет | Нет |
| Нет | Нет |
| 0 | 0 |
| Аналоговый, резестивный | Аналоговый, резистивный |
| Есть/Есть | Есть/Есть |
| USB / USB / - | USB / USB / - |
| Тип выхода |
|
|
| Нет | Нет |
| Нет | Нет |
| Процессор |
|
|
| 32-разрядный RISC процессор, 200 МГц | 32-разрядный RISC процессор, 200 МГц |
| Операционные системы |
|
|
| Windows CE | Windows CE |
| Память |
|
|
| Flash / RAM | Flash / RAM |
| 2000 Кбайт / без возможности опционального расширения | 2000 Кбайт / без возможности опционального расширения |
| Интерфейсы (опциональный выбор) |
|
|
| RS232 опциональный, 1 x RS422, 1 x RS485, до 12 Мбит/с | RS232 опциональный, 1 x RS422, 1 x RS485, 12 Мбит/с |
| Нет | Нет |
| Нет | Нет |
| 1 x USB | 1 x USB |
| Нет | 1 x Ethernet (RJ45) |
| 1 x MMC slot | 1 x MMC slot |
| Нет | Нет |
| Питание |
|
|
| =24 В | =24 В |
| +18 до +30 В | +18 до +30 В |
| Нет | Нет |
| Часы |
|
|
| Аппаратные, защищенные, синхронизируемые | Аппаратные, защищенные, синхронизируемые |
| Степень защиты |
|
|
| IP65, NEMA 4, NEMA 4x, NEMA 12; (в установленном состоянии) | IP65, NEMA 4, NEMA 4x, NEMA 12; (в установленном состоянии) |
| IP20 | IP20 |
| Сертификаты и одобрения (в подготовке) |
|
|
| CE, GL, ABS, BV, DNV, LRS, PRS, FM Class I Div. 2, UL, CSA, cULus, Ex Zone 2/22, Gost-R, C-TICK | CE, GL, ABS, BV, DNV, LRS, PRS, FM Class I Div. 2, UL, CSA, cULus, Ex Zone 2/22, Gost-R, C-TICK |
| Габариты |
|
|
| 212 x 156 | 212 x 156 |
| 189 x 142 x 45 | 189 x 142 x 45 |
| Преимущественно пластиковый | Преимущественно пластиковый |
| Затяжные зажимы | Затяжные зажимы |
| Внешние условия |
|
|
| 85% | 85% |
| Вертикальное | Вертикальное |
| +/- 35° | +/- 35° |
| Диапазон температур |
|
|
| 0 °C до +50 °C | 0 °C до +50 °C |
| 0 °C до +40 °C | 0 °C до +40 °C |
| -20 °C до +60 °C | -20 °C до +60 °C |
| Опциональное расширение органов управления |
|
|
| 4 байта | 4 байта |
| Нет | Нет |
| Нет | Нет |
| Периферия/ приложения/ опции |
|
|
| Принтер | Принтер |
| Нет | Нет |
| Прочее |
|
|
| Есть | Есть |
| 1 год | 1 год |
| Конфигурирование |
|
|
| WinCC flexible | WinCC flexible |
| Функции (с WinCC flexible) |
|
|
| Есть | Есть |
| Есть | Есть |
| Для SIMATIC S7 | Для SIMATIC S7 |
| Протоколы |
|
|
| S7-200, S7-300/400Win AC, SINUMERIK, SIMOTION, Allen Bradley (DF1), Mitsubishi (FX), Telemecanique (ADJUST), Modicon (Modbus) и прочие драйверы обмена данными с контроллерами других производителей | S7-200, S7-300/400Win AC, SINUMERIK, SIMOTION, Allen Bradley (DF1), Mitsubishi (FX), Telemecanique (ADJUST), Modicon (Modbus) и прочие драйверы обмена данными с контроллерами других производителей |
| Система сообщений |
|
|
| 2.000 | 2.000 |
| Поддерживаются | Поддерживаются |
| Поддерживаются | Поддерживаются |
| 80 | 80 |
| 8 | 8 |
| 99 | 99 |
| Кольцевой, на 128 записей | Кольцевой, на 128 записей |
| Рецепты |
|
|
| 100 | 100 |
| 200 | 200 |
| 200 | 200 |
| Встроенная flash память, 32 Кбайт, расширяемая | Встроенная flash память, 32 Кбайт, расширяемая |
| Изображения |
|
|
| 100 | 100 |
| Компоненты дисплея |
|
|
| 2000 текстовых элементов | 2000 текстовых элементов |
| 0 | 0 |
| 50 | 50 |
| Точечная графика, иконки, фоновые изображения | Точечная графика, иконки, фоновые изображения |
| Графики кривых, бар-графики, скрываемые кнопки | Графики кривых, бар-графики, скрываемые кнопки |
| 500 | 500 |
| 50 | 50 |
| Горизонтальная | Горизонтальная |
| Сжатие/ сдвиг | Сжатие/ сдвиг |
| По битам/ по времени | По битам/ по времени |
| Тренды | Тренды |
| 1.000 | 1.000 |
| 1.000 | 1.000 |
| 0 | 0 |
| 0 | 0 |
| 1.000 | 1.000 |
| 1.000 | 1.000 |
| 1.000 | 1.000 |
| 1.000 | 1.000 |
| 0 | 0 |
| 1.000 | 1.000 |
| Атрибуты динамических объектов |
|
|
| Есть | Есть |
| Есть | Есть |
| Есть | Есть |
| Нет | Нет |
| Списки |
|
|
| 300 | 300 |
| 100 | 100 |
| Есть | Есть |
| 1.000 | 1.000 |
| 1.000 | 1.000 |
| Есть | Есть |
| Нет | Нет |
| Фильтр |
|
|
| Безопасность |
|
|
| 10 | 10 |
| 32 | 32 |
| Есть | Есть |
| Не поддерживается | Не поддерживается |
| Печать/ регистрация |
|
|
| Сообщений, отчетов/ регистрируемых данных, цветная печать | Сообщений, отчетов/ регистрируемых данных, цветная печать |
| ESC/P2, PCL3/PCL6 | ESC/P2, PCL3/PCL6 |
| Шрифты |
|
|
| US English (английский) | US English (английский) |
| Языки |
|
|
| 5 | 5 |
| английский, венгерский, голландский, греческий, датский, испанский, итальянский, китайский, корейский, немецкий, норвежский, польский, португальский, русский, словацкий, тайваньский, турецкий, финский, французский, чешский, японский | английский, венгерский, голландский, греческий, датский, испанский, итальянский, китайский, корейский, немецкий, норвежский, польский, португальский, русский, словацкий, тайваньский, турецкий, финский, французский, чешский, японский |
| Tahoma, идеографические шрифты, все шрифты свободно масштабируемые | Tahoma, идеографические шрифты, все шрифты свободно масштабируемые |
| Носители данных (некоторые опционально) |
|
|
| Нет | Нет |
|
- слот для установки MMC карты | Есть | Есть |
| Расширяемость/ открытость |
|
|
| Есть | Есть |
| Загрузка/ считывание параметров конфигурации |
|
|
| Через MPI / Profibus DP (автоматическая идентификация процесса передачи) | Через MPI / Profibus DP, Ethernet (автоматическая идентификация процесса передачи) |
Чертеж
SIMATIC TP 177B
Дальнейшая информация
SIMATIC TP 177B http://www.siemens.com/panels
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6AV6642-0BA01-1AX1 | 270 | SIMATIC, СЕНСОРНАЯ ПАНЕЛЬ ОПЕРАТОРА TP 177B PN/DP, ЦВЕТНОЙ STN-ДИСПЛЕЙ (256 ЦВЕТОВ), MPI-/PROFIBUS-DP ПРОТОКОЛ, RS485-/RS422-/USB ИНТЕРФЕЙС, ИНТЕРФЕЙ ДЛЯ ПРИНТЕРА, РАЗЪЁМ ДЛЯ КАРТ MMC, НАСТРАИВАЕТСЯ В СРЕДЕ WINCC FLEXIBLE 2005 | 1080.14 |
| 6AV6642-0BC01-1AX1 | 270 | SIMATIC, СЕНСОРНАЯ ПАНЕЛЬ ОПЕРАТОРА TP 177B DP, STN-ДИСПЛЕЙ ДИАГОНАЛЬЮ 5.7 (ГРАДАЦИИ ГОЛУБОГО), MPI-/PROFIBUS-DP ПРОТОКОЛ, RS485-/RS422-/USB ИНТЕРФЕЙС, ИНТЕРФЕЙ ДЛЯ ПРИНТЕРА, РАЗЪЁМ ДЛЯ КАРТ MMC, НАСТРАИВАЕТСЯ В СРЕДЕ WINCC FLEXIBLE 2005 | 837.40 |
| 6AV6642-0BD01-3AX0 | 270 | SIMATIC ПАНЕЛЬ ОПЕРАТОРА TP177B 4 COLOR PN/DP TFT 256 ЦВЕТОВ — ДИСПЛЕЙ 16:9, MPI-/PROFIBUS-DP - ПРОТОКОЛ, RS485-/RS422-/USB -ИНТЕРФЕЙС, ETHERNET10/100 ИНТЕРФЕЙС, ИНТЕРФЕЙС ПРИНТЕРА, СЛОТ ДЛЯ MMC, НАСТРОЙКА С WINCC FLEXIBLE 2008 | 666.74 |
Аксессуары
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6AV6691-1AB01-3AA0 | 278 | РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ WINCC FLEXIBLE COMPACT/ STANDARD/ADVANCED 07/2008, НЕМ. ЯЗЫК | 164.72 |
| 6AV6691-1AB01-3AB0 | 278 | РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ WINCC FLEXIBLE COMPACT/ STANDARD/ADVANCED 07/2008, АНГЛ. ЯЗЫК | 164.72 |
| 6AV6691-1AB01-3AC0 | 278 | РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ WINCC FLEXIBLE COMPACT/ STANDARD/ADVANCED 07/2008, ФРАНЦ. ЯЗЫК | 164.72 |
| 6AV6691-1AB01-3AD0 | 278 | РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ WINCC FLEXIBLE COMPACT/ STANDARD/ADVANCED 07/2008, ИТАЛ. ЯЗЫК | 164.72 |
| 6AV6691-1AB01-3AE0 | 278 | РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ WINCC FLEXIBLE COMPACT/ STANDARD/ADVANCED 07/2008, ИСП. ЯЗЫК | 164.72 |
| 6AV6691-1CA01-3AA0 | 277 | РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ WINCC FLEXIBLE COMMUNICATION 07/2008, НЕМ. ЯЗЫК | 108.01 |
| 6AV6691-1CA01-3AB0 | 277 | РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ WINCC FLEXIBLE COMMUNICATION 07/2008, АНГЛ. ЯЗЫК | 108.01 |
| 6AV6691-1CA01-3AC0 | 277 | РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ WINCC FLEXIBLE COMMUNICATION 07/2008, ФРАНЦ. ЯЗЫК | 108.01 |
| 6AV6691-1CA01-3AD0 | 277 | РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ WINCC FLEXIBLE COMMUNICATION 07/2008, ИТАЛ. ЯЗЫК | 108.01 |
| 6AV6691-1CA01-3AE0 | 277 | РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ WINCC FLEXIBLE COMMUNICATION 07/2008, ИСП. ЯЗЫК | 108.01 |
| 6AV6691-1SA01-0AX0 | 2AP | CD С КОМПЛЕКТОМ ДОКУМЕНТАЦИИ ПО SIMATIC HMI, PDF-ФОРМАТ, АНГ./ НЕМ. ЯЗЫК. СОСТАВ: РУКОВОДСТВА ПО SIMATIC OP/ TP/ MP/ PANEL PC; ПО ОРГАНИЗАЦИИ СВЯЗИ С СИСТЕМАМИ АВТОМАТИЗАЦИИ; ПО КОНФИГУРИРОВАНИЮ; ПО ПРОГРАММНОМУ ОБЕСПЕЧЕНИЮ | 38.16 |
