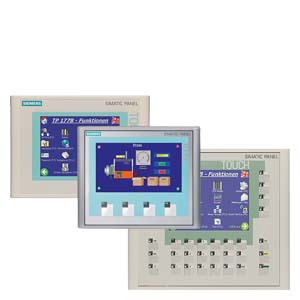

SIMATIC TP/OP 177B

• Сенсорная панель для контроля и мониторинга оборудования и предприятий
• Комбинация сенсорных клавиш для OP 177B
• Универсальное устройство начального уровня в классе сенсорных панелей с графическими средствами и расширенным набором функций
• STN-дисплей 5,7" с поэлементным формированием изображения и сенсорным экраном (аналоговый/резистивный)
  • Голубой режим (4 градации голубого) или
  • Цветной (256 цветов)
• Настраиваемые системные клавиши для ОР 177В
• Встроенные интерфейсы для обмена данными с Siemens SIMATIC S7 PLC (например, интерфейс MPI, PROFIBUS DP, Ethernet для цветной модели)
• USB-интерфейс для операций ввода-вывода, т.е. загрузки данных, принтера
• Контроллеры S5 и PLC сторонних производителей могут быть подключены посредством простых драйверов и конвертеров



Особенности

SIMATIC TP/OP 177B

• Встроенный компонент Totally Integrated Automation (TIA): Повышенная производительность, минимум обслуживания и сокращение затрат
• Уменьшение расходов на обслуживание и ввод в эксплуатацию:
  • Резервное копирование и восстановление через интерфейс процессов, USB или посредством стандартной карты Multi Media Card
  • Удаленная загрузка данных конфигурации с автоматическим распознаванием передачи даже через WAN с помощью адаптера TeleService
  • Не требующий обслуживания конструктив (без аккумуляторов) и долгий срок службы дисплея с подсветкой
• Долговечный не требующий обслуживания буфер сообщений
• Может использоваться по всему миру:
  • Возможность настройки до 32 языков (включая азиатские и кириллические наборы символов)
  • До 16 онлайн-языков можно выбрать непосредственно в устройстве
• Графическая библиотека с готовыми графическими объектами
• Стандартные аппаратные и программные интерфейсы для повышения гибкости:
  • Стандартное гнездо для карты Multi Media Card
  • Используется для записи рецептов и резервного копирования данных конфигурации/системы
  • Встроенный порт подключения принтера
• Подробная документация на DVD-диске "SIMATIC HMI Manual Collection"



Область применения

SIMATIC TP/OP 177B

Панели TP/OP 177B могут использоваться везде, где машины и системы управляются и контролируются непосредственно на месте, в производственной, обрабатывающей или строительной системе автоматизации. Они используются для различных отраслей и задач.



Дизайн

SIMATIC TP/OP 177B

• STN, CCFL1) дисплей с подсветкой, голубой или цветной режим
• Резистивный аналоговый сенсор
• Числовая "экранная" системная клавиатура с десятичным, двоичным и шестнадцатеричным числовыми форматами
• Экранная алфавитная клавиатура (латиница)
• Компактный дизайн с малой глубиной установки
• Прочный пластмассовый корпус
• Передняя панель защищена от проникновения различных масел, жиров и обычных моющих средств
• В качестве дополнения предоставляется защитная оболочка для степени защиты NEMA 4 и дополнительной защиты от царапин
• Разъемы для подключения источников питания
• Интегрированные интерфейсы для соединения с PLC, принтером и обслуживающим компьютером
• Стандартное гнездо для карты Multi Media Card

1) Cold Cathode Fluorescence Lamps (флуоресцентные лампы с холодным катодом)
