SIMATIC VS 720 – это семейство универсальных видео датчиков, предназначенных для решения широкого круга задач анализа видео изображений. Семейство включает в свой состав пять типов датчиков, отличающихся производительностью, разрешающей способностью, способностью обрабатывать цветные или черно-белые изображения и т.д. В целом семейство SIMATIC VS720 характеризуется следующими показателями:

• Законченный спектр продуктов для решения задач анализа видео изображений различной степени сложности.
• Мощная аппаратура и широкий спектр программируемых функций.
• Гибкие возможности организации промышленной связи с возможностью передачи не только результатов анализа, но и самих видео изображений.
• Построение мощных интегрированных решений на базе совместного использования программируемых контроллеров SIMATIC S7-300/S7-400 и видео датчиков семейства SIMATIC VS720.

Область применения

Типовыми областями применения датчиков SIMATIC VS720 являются:

• Системы технического зрения промышленных роботов
• Системы контроля позиционирования объектов
• Системы измерения размеров различных объектов
• Системы цветовой идентификации
• Системы контроля формы объектов
• Системы идентификации кодов 1D и 2D
• Системы распознавания буквенно-цифровой информации

(❑): Частично выполнимо

Дизайн

Видео датчики SIMATIC VS720 выпускаются в компактных корпусах размером 112 х 60 х 30 мм без учета размеров объектива.

В корпус датчика ввинчивается объектив типа CS или C. При этом для объектива типа C используется специальный адаптер.

Особенности:

• Встроенный контроль до 4-ех систем освещения
• Встроенные интерфейсы, защищенные от переполюсовки(RJ45):
  • Гнездо для подключения цепей питания, а также цепей входных и выходных дискретных сигналов.
  • Гнездо для подключения к сети Ethernet TCP/IP, 10/100 Мбит/с
• Цифровые ч/б камеры с разрешениями
  • 640 x 480
  • 1024 х 768
  • 1280 x 1024
  • Разные уровни производительности встроенного процессора
• Цифровая цветная камера с разрешением 640 х 480

Дополнительно требуются

• Блок питания 24В DC, 2 A
• Объектив (смотри раздел "Объективы для VS720")
• Системы освещения (смотри раздел "Освещение")

Функции

Функции камер

• Режимы Старт/Стоп  обработки
• Электронный затвор с переменным временем открытия
• Полный или частичный захват изображения
• Быстрый механизм захвата и обработки изображения
• Внешний или внутренний сигнал для захвата изображения
• Управление до 4 системами освещения
• Возможность загрузки нескольких программ с Runtime переключением между ними
• Выдача информации через встроенный Industrial Ethernet или дискретные сигналы
• Различная частота кадров в зависимости от сеносра
  • 10, 25, 30, 37, 75 кадров/секунду
  • частичный захват изображения
• Постоянное запоминающее устройство для нескольких программ обработки

Коммуникации
В состав семейства SIMATIC VS720 входит два коммуникационных модуля. Через встроенный интерфейс Ethernet модуль VS Link обеспечивает возможность подключения до 16 видео датчиков SIMATIC VS720 и отображения анализируемых этими датчиками изображений на экране монитора без использования компьютера.

VS Link оснащен

• встроенным интерфейсом Ethernet TCP/IP, 10/100 Мбит/с, гнездо RJ45
• встроенным интерфейсом RS 232, гнездо RJ45, для обновления версий микропрограмм
• встроенным интерфейсом VGA, 15-полюсное гнездо соединителя D-типа
• 2-полюсным соединителем для подключения цепей питания =24 В

Модуль VS Link PROFIBUS дополнительно оснащен встроенным интерфейсом ведомого устройства PROFIBUS-DP (9-полюсное гнездо соединителя D-типа). Применение этого модуля позволяет подключать видео датчики SIMATIC VS720 к программируемым контроллерам SIMATIC S7, выполняющим функции ведущего DP-устройства.

Применение модулей VS Link и VS Link PROFIBUS позволяет создавать сложные системы комплексной обработки видео изображений, в которых для получения окончательных результатов анализа используются данные, поступающие от нескольких видео датчиков.

Особенности работы камер VS720

• Встроенная обработка:
  обработка изображений производиться мощным центральным процессором
• Быстрое время цикла:
  экспозиция нового изображения производится паралельно с обработкой предыдушего

• Коммуникации через встроенный Ethernet интерфейс (конфигурирование, перенос изображений, выдача результатов и тд)
• Автозагрузка:
  при подключении питания программа обработки стартует немедленно
• Программирование в скриптах:
  возможно написать любую логику обработки с помощью скриптов
• Дискретные сигналы ввода-вывода:
  применяются как для команды захвата, так и для выдачи результата обработки

 Программирование
Для программирования видео датчиков SIMATIC VS720 и выполнения пуско-наладочных работ используется два пакета программ:

• Пакет Spectation для программирования и наладки всех датчиков семейства SIMATIC VS720
• Пакет VS Link  для конфигурирования систем связи с использованием компонентов семейства SIMATIC VS720

Оба пакета могут работать под управлением операционных систем Windows 98/NT/2000/XP. Рекомендуемой является операционная система Windows 2000, в полной мере поддерживающая все функции программирования, конфигурирования и визуализации работы систем анализа видео изображений.

Это программное обеспечение позволяет:

• Выполнять управление всеми данными проекта
• Разрабатывать программы обработки видео изображений
• Отображать изображения, поступающие с видео датчиков
• Представлять результаты обработки изображений в табличной
   форме
• Использовать для визуализации пиксельную графику и гистограммы
• Эмулировать работу всех видео датчиков
• Конфигурировать системы связи
• Использовать скрипты для разработки специальных алгоритмов обработки изображений.Использовать ActiveX элементы управления

Технические данные

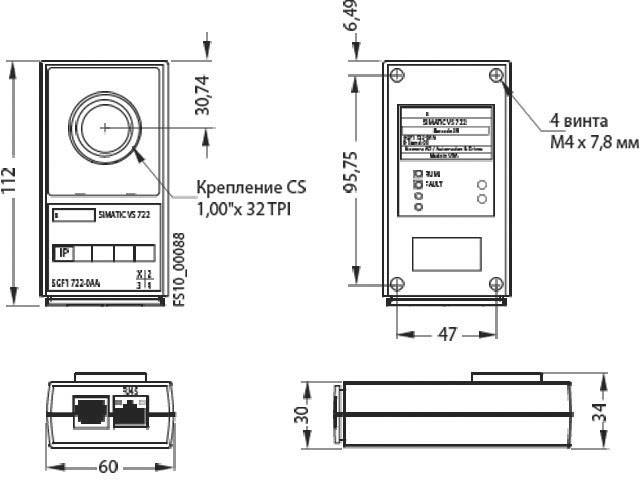

Чертеж
