Преобразователь SIMODRIVE base line предназначен для работы с двигателями 1FK7. Он может использоваться только с двигателями 1FK7 с 2-полюсными резольверами. Преобразователи предварительно сконфигурированы для этих двигателей, поэтому возможен быстрый запуск. Прочная конструкция обеспечивает оптимальную комбинацию функций и необходимую технологию. Основными областями использования преобразователей SIMODRIVE base line являются токарные и фрезерные станки, а также задачи, требующие высокой экономичности.
|
Особенности - Составные элементы
- Предварительно сконфигурированные устройства
- Экономичный дизайн
- Простота
|
ДизайнПреобразователи SIMODRIVE base line бывают одно- и двухосевыми и включают в себя следующие компоненты: - Нерегулируемое питание
- Силовую часть с 1 x 9 A или 2 x 5 A
- Одно- или двухосевой резольвер регулирования по замкнутому циклу
Преобразователи предназначены исключительно для использования с двигателями 1FK7 с 2-полюсными резольверами. |
Функции - 1- или 2- осевые устройства
- Для двигателей 1FK7 с 2-полюсным резольвером
- Аналоговый интерфейс с вводом установок ±10 В
|

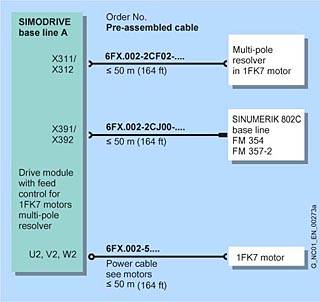

Интеграция  Обзор соединения для SIMODRIVE base line  Дополнительную информацию Вы можете получить, нажав кнопку с этим символом. |
Технические данные | SIMODRIVE base line | | Тип питания | нерегулируемое | | Номинальная мощность | 5 кВт | | Входное напряжение | 3-фазное AC 400 В -10% … 3-фазное AC 480 В +6% 1) | | Выходное напряжение | 3-фазное AC 0 … 430 В | | Номинальный ток | 12.5 A | | Ток с пониженным напряжением | 14 A | | Максимальный ток | 25 A | | Сечение жилы | 6 мм2 | | Ширина модуля | 110 мм (4.33 дюйма) | | Тип охлаждения | | | | Естественное воздушное охлаждение | | | Естественное воздушное охлаждение | | Потери | 270 Вт +70/90 Вт | | Вес, прибл. | | | | 14 кг (30.87 фунтов) | | | 17 кг (37.49 фунтов) | | Номинальный ток | 2 x 5 A (2-осевое устройство), 9 A (одноосевое устройство) | | Максимальный ток | 2 x 10 A (2-осевое устройство), 18 A (одноосевое устройство) | | Двигатели | 1FK7...-.....-.T.. | | Датчик | Резольвер 2-полюсный | | Анализ данных датчика | Выход для инкрементального датчика (сигнал TTL) 1024 S/R | | Допустимая температура окружающей среды | | - Хранение и транспортировка
| -25 … +70 °C (-13 … +158 °F) | | | -25 … +40 °C (-13 … +104 °F) | | Размеры (ШxВxГ) в мм | 110 мм x 483 мм x 271 мм (4.33 дюйм x 19.02 дюйм x 10.67 дюйм) |
1) Снижение номинальных значений рассматривается при 380 В. |
Заказные данные | Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) | | 6FC5548-0AC21-0AA0 | SIMODRIVE BASE LINE A ПРЕОБРАЗОВАТЕЛЬ ДЛЯ ОДНОГО СЕРВОДВИГАТЕЛЯ С МНОГОПОЛ. РЕЗОЛЬВЕРОМ ДО 16НМ ТИПА 1FK7 СИЛА ТОКА 1X9 A | 12.698 | по запросу (D) | 1 | | 6FC5548-0AC22-0AA0 | SIMODRIVE BASE LINE A ПРЕОБРАЗОВАТЕЛЬ ДЛЯ ДВУХ СЕРВОДВИГАТЕЛЕЙ С МНОГОПОЛ. РЕЗОЛЬВЕРОМ ДО 8НМ ТИПА 1FK7 СИЛА ТОКА 2X5 A | 12.994 | по запросу (D) | 1 | | 6SN1111-0AA01-1BA1 | SIMODRIVE 611 СЕТЕВОЙ ФИЛЬТР ДЛЯ НЕРЕГУЛИР. ПИТАНИЯ 5 КВТ ДО 480 В НАПРЯЖЕНИЕ СЕТИ | 4.009 | по запросу (D) | 1 |
|
Аксессуары | Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) | | 6FX50.2-2CF02-.... | СИГНАЛЬНЫЙ КАБЕЛЬ В СБОРЕ (РЕЗОЛЬВЕР В 1FK6) 3X2X0.14 + 4X0.14 + 2X0.5 C UL/CSA, DESINA MOTION-CONNECT 500,ВНУТР. ЭКРАН ТАКЖЕ ПОДКЛЮЧЕН К КРУГЛОМУ ШТЕКЕРУ DMAX = 9.3 MM, | 0.249 | 4 - 6 недель (B) | 1 | | 6FX50.2-2CJ00-.... | СИГНАЛЬНЫЙ КАБЕЛЬ ГОТОВЫЙ (ОТ FM-NC, FM354, FM357 К 611A) 4X2X0.34 + 4X0.5 C UL/CSA, DESINA MOTION-CONNECT 500 DMAX = 9.3 MM, | 0.16 | 4 - 6 недель (B) | 1 | | 6FX80.2-2CF02-.... | СИГНАЛЬНЫЙ КАБЕЛЬ В СБОРЕ (РЕЗОЛЬВЕР В 1FK6) 3X2X0.14 + 4X0.14 + 2X0.5 C ГИБКИЙ UL/CSA DESINA MOTION-CONNECT 800 ВНУТР. ЭКРАН ТАКЖЕ ПОДКЛЮЧЕН К КРУГЛОМУ ШТЕКЕРУ DMAX = 9.2 MM, | 0.135 | 4 - 6 недель (B) | 1 | | 6FX80.2-2CJ00-.... | СИГНАЛЬНЫЙ КАБЕЛЬ В СБОРЕ (FM-NC,FM354,FM357 К 611A) 4X2X0.34+4X0.5 C ГИБКИЙ UL/CSA DESINA MOTION-CONNECT 800 DMAX = 9.3 MM, | 0.055 | 4 - 6 недель (B) | 1 |
|
|
