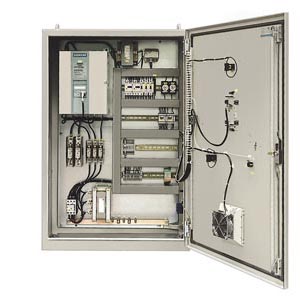

Силовая часть

Напряжение входное номинальное 1) силовая часть якоря

В

3 AC 400 5)+15 %/-20 % 4)

3 AC 460 5)+15 %/-20 %

3 AC 500 5)+10 %/-15 %

3 AC 690+10 %/-15 %

3 AC 830 +10 %/-15 %

Номинальное входное напряжениеВспомогательные цепи

В

3 AC 400 5)+15 %/-15 % 4)

Номинальная частота1)

Hz

50

60

50

Номинальный входной ток

A

13 до1658

25 до995

13 до1658

см. данные для выбора и заказа

Мощность потерь

см. данные для выбора и заказа

Цепь якоря постоянного тока

Схема выпрямления

(B6) A (B6) C

Номинальное постоянное напряжение

В

420

480

520

725

875

Номинальный постоянный ток

A

15 до2000

30 до1200

60 до2000

760 до2000

900 до1900

Номинальня мощность

kW

6.3до840

14.4до576

31до1040

551до1450

831до1663

Точность регулирвания 2)

Δn 0.006 %номинальной скорости при импульсном датчике скорости и цифровом задании скорости.

Δn 0.1 % номинальной скорости при аналоговом тахогенераторе и/или аналоговом задании скорости.

Цепь тока возбуждения

Схема выпрямителя возбуждения

B2HZ

Номинальное постоянное напряжение возбуждения

В

DC325

DC373

DC325

Постоянный ток возбуждения

A

5 до40

5 до30

10 до40

30 до40

Вентилятор двигателя

Номинальное напряжение 3)

В

3AC50 HZ400 В

3AC60 HZ460 В

3AC50 Hz 400 В

Диапазон установок автомата защиты двигателя при ном. постоянном токе преобразователя

15 A

A

0.14 до 0.2

30 A до 60 A

A

0.35 до 0.5

-

90 A до 280 A

A

0.9 до 1.25

-

400 A до 450 A

A

2.8 до 4

-

600 A до 850 A

A

7 до 10

-

950 A до 1200 A

A

11 до 16

1500 A до 2000 A

A

2 x (11 до 16)

-

2 x (11 до 16)

Охлаждение преобразователя

Вид охлаждения

Усиленное воздушное охлаждение вентилятором шкафа и вентилятором преобразователя

Потребность в холодном воздухе при номинальном токе

15 A до 60 A

м3/ч

120

90 A до 280 A

м3/ч

360

400 A до 850 A

м3/ч

650

900 A до 2000 A

м3/ч

1600
