SIMOTION CamTool Графический редактор кривых SIMOTION CamTool является эффективным графическим редактором, предназначенным для создания и оптимизации кулачков.SIMOTION CamTool может использоваться как пакет расширения для SIMOTION SCOUT, он полностью интегрируется в средуразработки SIMOTION SCOUT.
Особенности
SIMOTION CamTool Графический редактор кривых - Точное графическое представление кривых
- Быстрый и простой ввод данных путём копирования элементов кривой с использованием графического механизма «Drag-and-Drop» (Перенеси и Отпусти).
- Быстрая и простая оптимизация кривой за счёт «вытягивания профиля»

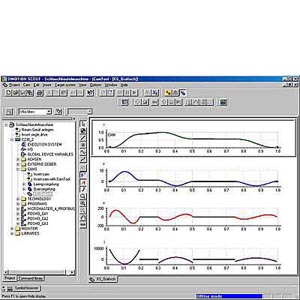

- Одновременное представление характеристик изменения положения, скорости, ускорения и рывка сразу показывает воздействие на максимальную скорость, необходимый момент двигателя и механическую нагрузку
- Оптимизация кривой возможна по скорости, ускорению или рывку.
- Базовые принципы перемещений соответствуют VDI 2143.
Функции
SIMOTION CamTool Графический редактор кривых - Кривая представляется графически на диаграмме x-y (положения ведущей и ведомой осей). Сначала профиль кривых задаётся грубо с помощью отдельных элементов, таких как контрольные точки, линии и интерполяционные точки.Линии могут быть отрезками прямых линий, отрезками синусоид или отрезками арксинусоид.
- Затем SIMOTION CamTool автоматически соединяет эти отдельные элементы в непрерывную кривую. Переходы между отдельными элементами кривых осуществляются максимально плавно.
- Для оптимизации кривой Вы можете перемещать выделенную часть кривой просто посредством мышки. Профиль кривой сразу адаптируется к Вашим изменениям.
- Кроме того, SIMOTION CamTool может представлять кривые скорости, ускорения и рывка в виде движения ведомой оси относительно движения ведущей оси.
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6AU1810-0FA22-0XA0 | 731 | SIMOTION ИНЖЕНЕРНОЕ П.О. SCOUT-РАСШИР. V2.2 CАMTОOL (ГРАФИЧЕСКИЙ РЕДАКТОР КРИВЫХ) FLOATING ЛИЦЕНЗИЯ НА НОСИТЕЛЕ ДАННЫХ МНОГОЯЗ. (НЕМ./АНГЛ.) | 1824.51 |
| 6AU1810-0FA22-0XE0 | 731 | SIMOTION ИНЖЕНЕРНОЕ П.О. SCOUT-РАСШИР. V2.1 CАMTОOL (ГРАФИЧЕСКИЙ РЕДАКТОР КРИВЫХ) ОБНОВЛЕНИЕ FLOATING ЛИЦЕНЗИЯ НА CD-ROM МНОГОЯЗ. (НЕМ./АНГЛ.) | 119.29 |
| 6AU1810-0FA30-0XA0 | 731 | SIMOTION ИНЖЕНЕРНОЕ П.О. SCOUT-РАСШИР. V3.0 CАMTОOL (ГРАФИЧЕСКИЙ РЕДАКТОР КРИВЫХ) FLOATING ЛИЦЕНЗИЯ НА НОСИТЕЛЕ ДАННЫХ МНОГОЯЗ. (НЕМ./АНГЛ.) | 1824.51 |
| 6AU1810-0FA30-0XE0 | 731 | SIMOTION ИНЖЕНЕРНОЕ П.О. SCOUT-РАСШИР. V3.0 CАMTОOL (ГРАФИЧЕСКИЙ РЕДАКТОР КРИВЫХ) ОБНОВЛЕНИЕ FLOATING ЛИЦЕНЗИЯ НА CD-ROM МНОГОЯЗ. (НЕМ./АНГЛ.) | 119.29 |
