SIMOTION P350

Разделы

SIMOTION P350 - SIMOTION P на базе ПК

SIMOTION P350 - SIMOTION P на базе ПК

SIMOTION P350 - это система управления двжением на базе ПК. Оерационная ситема - Windows XP Professional, с real-timeрасширением для SIMOTION. Это позволяет обычным приложениям для ПК выполняться паралельно с задачами SIMOTION в любое время.

Дизайн

SIMOTION P350 - это промышленный ПК, который включат в себя следующие интерфейсы:

  • 1 x плата IsoPROFIBUS с двумя изохронными PROFIBUS DP интерфейсами для соединения:
    • систем разработки (программаторов/ПК)
    • панелей оператора (мобильные панели, сенсорные панели)
    • входа/выхода (а так же привода)
  • Интерфейсы для приложений/функций Windows, интегрированные в ПК
    • 1 x MPI/PROFIBUS DP (не синхронный)
    • 1 x Ethernet
  • Следующий слот может быть занят платой расширения MCI.

Для SIMOTION P350 возможны следующие панели оператора

  • 12" с мембранной клавиатурой,
  • 12" с сенсорным экраном,
  • 15" с мембранной клавиатурой,
  • 15" с сенсорным экраном.

Так же может быть подключен внешний монитор с помощью VGA интерфейса.

I/O

Примеры I/O:

  • Все стандартные PROFIBUS slaves с помощью:
    • циклического обмена данными (DP V0)
    • ациклического обмена данными (DP V1)
  • Преобразователи:
    • SIMOVERT MASTERDRIVES
    • SIMODRIVE 611 universal
    • SIMODRIVE POSMO CD/CA
    • SIMODRIVE POSMO SI
    • SINAMICS

Эти устройства работают синхронно.

Дополнительную информацию можно найти в разделе "Компоненты системы".

Дополнительные свойства

  • Процессор: Intel® Celeron® 1.2 GHz
  • 256 Mбайт SDRAM, можно увеличить до 512 Mбайт
  • Съемный жесткий диск ≥ 20 Гбайт (1 Гбайт для пользовательских данных)
  • CD‑ROM (по выбору)
  • Дисковод (встроенный)
  • Операционная система Microsoft Windows NT/XP
  • Копирование/восстановление данных с помощью программы Ghost 6
  • Интерфейсы и соединения:
    • COM 1 (V.24), COM 2 (V.24), LPT 1, VGA
    • PS/2 клавиатура, PS/2 мышь
    • 2 USB канала (1 внутренний /1 внешний)
    • 1 x MPI/PROFIBUS DP с синхронизацией
    • 1 x Ethernet 10/100 Mbits/s
    • 1 x PCMCIA (карточка)
  • Слоты расширений:
    • 1 x PCI/ISA 170 мм (свободный)
    • 1 x PCI 265 мм (занять платой IsoPROFIBUS)
  • Соединения с платой IsoPROFIBUS:
    • 2 x PROFIBUS DP интерфейса с синхронизацией

Интеграция

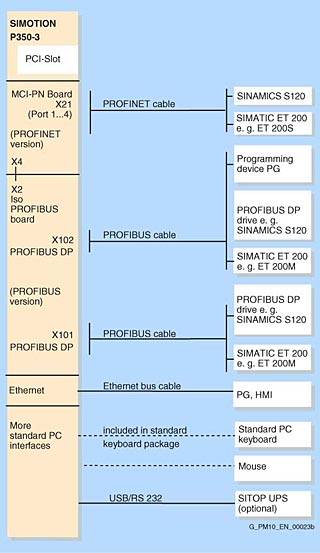

Подключения SIMOTION P350 – обзор

Дополнительная информация о  PROFIBUS DP/MPI кабелях или MOTION-CONNECT iможно найти в разделе "Компоненты системы" или в каталоге NC Z.

Технические данные

SIMOTION P350

Напряжение питания

24 В DC

Потребляемая мощность, максимум

130 Вт

Максимальная длительность без питания

20 мс

Степень защиты в соответствии с DIN EN 60529 (IEC 60529)

IP20

Скорость изменения температуры, максимум

10°K/час

Границы для относительной влажности в соответствии с DIN IEC 68 2 3, DIN IEC 68 2 30, DIN IEC 68 2 56


  •   Хранение и транспортировка

5% to 95% at +25 °C
  •   Работа

5% to 80% at +25 °C

Влажность в соответствии с DIN EN 60721 3 3

Cl. 3K5
Конденсация влаги и образование льда - недопустимы.
Минимальная температура воздуха 0 °C

Допустимая температура окружающей среды


  •   Хранение и транспортировка

-20 °C to +60 °C
  •   Работа

+5 °C to +45 °C

Вес

6 кг

Размеры (Ш x В x Г)

297 мм x 267 мм x 77 мм





Дальнейшая информация

Further information

  • on PROFIBUS DP/MPI cables and MOTION-CONNECT can be found under "System Components“.
  • on connectable I/O can be found under "System Components" and "Function Overview“.

Заказные данные

Заказной №ОписаниеВес (кг)ДоставкаМин. зак. (шт)
6AU1350-3AK41-1BE2SIMOTION P350-BOX БЕЗ CD-ROM С INTEL PENTIUM M 2ГГЦ ПРОЦЕССОР 512 МБАЙТ SDRAM ВКЛ. ISOPROFIBUS-ПЛАТА С WINDOWS XP PRO6.3256 - 8 недель (C)1
6AU1350-3AK43-1BE2SIMOTION P350-BOX С CD-ROM С INTEL PENTIUM M 2ГГЦ ПРОЦЕССОР 512 МБАЙТ SDRAM ВКЛ. ISOPROFIBUS-ПЛАТА С WINDOWS XP PRO6.8986 - 8 недель (C)1
6AU1390-0BA00-0AA0SIMOTION P350 MCI-PN PROFINET-MODUL ДЛЯ ПОДКЛ. НА PROFINET IO КАК КОНТРОЛЛЕР С ИНТЕГРИРОВАННЫМ 4-ПОРТ. КОММУТАТОРОМ0.36 - 8 недель (C)1
6ES7648-2AG10-0GA0РАСШИРЕНИЕ ПАМЯТИ SIMATIC PC, 128 МБАЙТ, DDR2 533, SODIMM; ДЛЯ BOX PC 627, PANEL PC 677, PCU50.30.014 - 6 недель (B)1
6ES7648-2AG20-0GA0РАСШИРЕНИЕ ПАМЯТИ SIMATIC PC, 256 МБАЙТ, DDR2 533, SODIMM; ДЛЯ BOX PC 627, PANEL PC 677, PCU50.40.014 - 6 недель (B)1
6ES7648-2AG30-0GA0РАСШИРЕНИЕ ПАМЯТИ SIMATIC PC, 512 МБАЙТ, DDR2 533, SODIMM; ДЛЯ BOX PC 627, PANEL PC 677, PCU50.50.0014 - 6 недель (B)1
6FC5247-0AA18-0AA0SINUMERIK БАТАРЕЯ ДЛЯ MMC, NCU, CCU И MCI-BOARD0.0194 - 6 недель (B)1

Аксессуары

Заказной №ОписаниеВес (кг)ДоставкаМин. зак. (шт)
6FX80.2-4AA21-....СИГНАЛЬНЫЙ КАБЕЛЬ В СБОРЕ (840C/CSB-ПЕРИФ.УСТРОЙСТВО) ГИБКИЙ UL/CSA DESINA MOTION-CONNECT 800 DMAX=6.7 MM, 0.14 - 6 недель (B)1
6GK1500-0EA02SIMATIC NET, PB ШИННЫЙ СОЕДИНИТЕЛЬ С ОСЕВЫМ ОТВОДОМ КАБЕЛЯ ДЛЯ ПРОМ. ПК, SIMATIC OP, OLM; СКОРОСТЬ ПЕРЕДАЧИ 12 МБИТ/С, ОКОНЕЧНЫЙ РЕЗИСТОР С ФУНКЦИЯМИ РАЗДЕЛЕНИЯ0.1043 - 5 недель (A)1
6XV1830-0EH10SIMATIC NET, СТАНДАРТНЫЙ ЭКРАНИРОВАННЫЙ PROFIBUS КАБЕЛЬ ДЛЯ БЫСТРОГО МОНТАЖА (FC), 2-ЖИЛЬНЫЙ, ПОСТАВКА ПО МЕТРАЖУ ОТРЕЗКАМИ ДЛИНОЙ 20 ... 1000 M0.073 - 5 недель (A)1
6XV1830-3EH10SIMATIC NET, ТРЕЙЛИНГОВЫЙ PROFIBUS КАБЕЛЬ ДЛЯ БЫСТРОГО МОНТАЖА (FC), УСКОРЕНИЕ ДО 4M/С.КВ., ДО 3 МЛН. ЦИКЛО ИЗГИБА С РАДИУСОМ 60 MM, 2-ЖИЛЬНЫЙ, ЭКРАНИРОВАННЫЙ, ПОСТАВКА ПО МЕТРАЖУ ОТРЕЗКАМИ ДЛИНОЙ 20 … 1000 М0.0723 - 5 недель (A)1
