Пакет симуляционного инжиниринга SIMIT поддерживает все стадии разработки проекта с использованием SIMATIC PCS 7 начиная со стадии планирования и до выпуска продукции.

Модульная конструкция симуляционной платформы SIMIT и интеграция в мир SIMATIC PCS 7 позволяет проводить тестирование программного обеспечения в широких пределах. SIMIT обеспечивает необходимые средства симуляции от простого сигнального теста при нажати на кнопку или промышленного теста оборудования (полевые устройства, датчики) до уровня обучения/тренинга операторов или динамической симуляции технологических процессов всего завода. .

Функции

SIMIT Basic это средство для интерактивной и автономной отладки под Windows. Библиотечные компоненты могут быть связаны, параметризированы и активированы стандартными средствами Windows (by dragging and dropping). В то же время  SIMIT Basic предоставляет платформу для использования дополнительных модулей, которые конфигурируются согласно их назначению.

Проектирование на PC с SIMIT

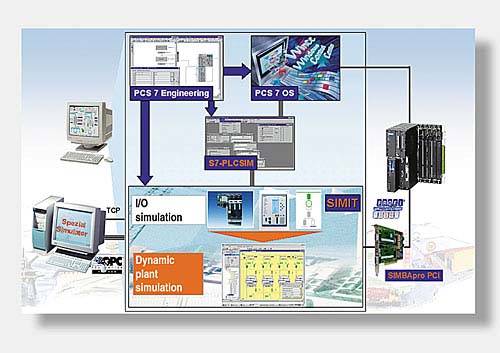

Программы, сгенерированные в SIMATIC PCS 7, загружаются в симулятор S7-PLCSIM PLC и обрабатывают симулируемые дискретные и аналоговые сигналы ввода/выода от SIMIT через интерфейс PROSIM. Интерфейс конфигурируется автоматически посредством импорта таблицы символов из SIMATIC PCS 7. Библиотека Siemens шинных модулей PROFIBUS предоставляет необходимые средства для их симуляции.

Операторская станция SIMATIC PCS 7 может подключаться либо непосредственно к S7-PLCSIM, либо через стандартный OPC клиент/серверный интерфейс SIMIT.

Отдельные решения могут быть импортированы в SIMIT с использованием помощников импорта/экспорта SIMATIC PCS 7. Таким образом обеспечивается базис для почти автоматического создания тестового окружения на персональном компьютере.

Промышленные испытания (FAT) всего завода с SIMIT

При проведении комплексного теста SIMATIC PCS 7 программа работает на реальном оборудовании (SIMATIC S7 контроллер). Динамическая модель процессов соединяется с контроллером с помощью SIMBApro PCI симуляционным модулем. Это позволяет протестировать в режиме симуляции большое количество шинных модулей PROFIBUS  для каждого мастера PROFIBUS. Интерфейс конфигурируется автоматически с помощю импорта готового проета конфигурации технических средств из SIMATIC PCS 7. Операторская станция также может подключаться к SIMATIC контроллеру, и таким образом, вся система автоматизации, включая временные задержки, может быть протестирована.

Тренажерные симуляторы(например, для операторов) с SIMIT

В комплексе с SIMATIC PCS 7 с S7-PLCSIM, SIMIT формирует симуляционную платформу для тренажерных систем.

Используя праобраз реального завода, можно организовать специальный тренинг для заводского персонала и отработать правильную реакцию на стандартные и непредвиденные ошибки и на случаи критических состояний процессов. Кроме того, симуляторы специального назначения могут подсоединяться  через стандартный OPC клиент/серверный интерфейс.

Дополнительные возможности

В дополнение к IEC1131 стандартной библиотеке, SIMIT предлагает расширенные модули для непрерывных процессов. Специальные компоненты могут быть созданы посредством редакторов. Animated, free graphics as well as a signaling system and graph windows for visualization and documentation of the simulation results complete the range of features.

Для небольших приложений существует возможность подключения SIMIT к SIMATIC S7 контроллеру посредством MPI интерфейса. Таким способом образ отображения процесса (байтовые адреса 0 - 511) SIMATIC становится доступным для симуляции.

Наши специалисты с удовольствием дадут Вам советы по разработке индивидуальных тестов и использовании симуляционных средств.
