Новые серии частотных преобразователей SINAMICS G120 предназначены для обеспечения точного и эффективного управления скоростью/моментом двигателей AC.

Существует большое количество приводных решений с разными версиями устройств (размеры корпуса FSA до FSF) в диапазоне выходной мощности от 0.37 кВт до  90 кВт.

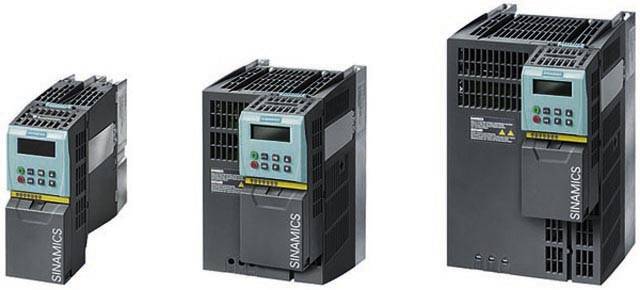

Примеры SINAMICS G120, размеры корпуса FSA, FSB и FSC; каждый с силовым модулем, блоком управления и базовой панелью оператора

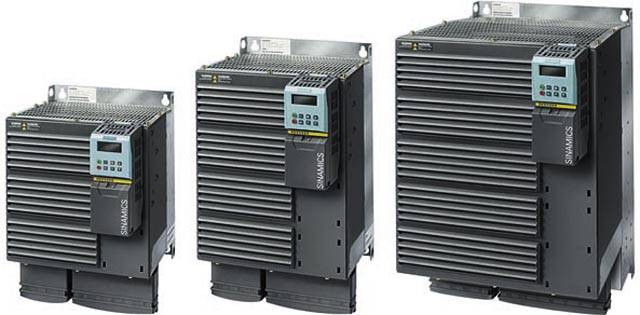

Примеры SINAMICS G120, размеры корпуса FSD, FSE и FSF; каждый с силовым модулем, блоком управления и базовой панелью оператора

Модульность

SINAMICS G120 – это модульная система преобразования, включающая в себя множество функциональных устройств. Двумя основными устройствами являются

• Блок управления (CU) и
• Силовой модуль (PM)

Блок управления управляет и контролирует силовой модуль и подключенный двигатель в разных режимах. Он поддерживает коммуникацию с локальным или центральным контроллером и с контрольной аппаратурой или входными/выходными клеммами для прямого управления.

Силовой модуль питает двигатель в диапазоне мощности от 0.37 кВт до 90 кВт. Силовой модуль управляется микропроцессором в блоке управления. Современная технология IGBT с напряжением двигателя с широтно-импульсной модуляцией и выбранная импульсная частота используются для достижения очень надежной и гибкой работы двигателя. Большой диапазон защитных функций обеспечивает высокий класс защиты двигателя.

Кроме того, имеется большое количество дополнительных компонентов, таких как:

• Базовая панель оператора (BOP) для базового программирования и копирования параметров привода
• Сетевой фильтр, классы A и B
• Сетевые дроссели
• Тормозные резисторы
• Выходные дроссели для длинных кабелей двигателя

Safety integrated

Диапазон SINAMICS G120 включает в себя преобразователи для задач с ориентацией на безопасность. Конструкция всех силовых модулей практически безотказная. Можно получить Safety Integrated Drive, объединив силовой модуль с соответствующим надежным блоком управления.

Надежные частотные преобразователи SINAMICS G120 обеспечивают четыре функции безопасности, сертифицированные в соответствие с EN 954-1 кат. 3 и IEC 61508 SIL 2:

• Безопасный останов 1 (SS1)
• Безопасно ограниченная скорость (SLS)
• Безопасное управление тормозом (SBC)
• Безопасное отключение момента (STO)

Новая концепция охлаждения и лакировка электронных модулей

Значительное увеличение срока службы или периода эксплуатации достигается благодаря новой системе охлаждения и лакировке электронных модулей. Эти свойства базируются на следующих принципах:

• Отвод всех потерь тепла через внешний радиатор
• Электронные модули не располагаются в воздуховодах
• Естественное охлаждение электронных компонентов
• Станлартное конвекционное охлаждение блока управления
• Весь охлаждающий воздух направляется через радиатор

Программа пуско-наладки привода STARTER

Программа пуско-наладки привода STARTER поддерживает пуско-наладку и техобслуживание преобразователей SINAMICS G120. Она обеспечивает руководство действиями оператора для упрощения и ускорения пуско-наладки вместе с обширными удобными для пользователя функциями для соответствующего приводного решения.
