SINAUT MICRO SINAUT MICRO базируется на использовании контроллеров SIMATIC S7-200 и позволяет получать рентабельные решения мониторинга и управления в системах телеуправления.
SINAUT MICRO позволяет обслуживать до 256 контроллеров SIMATIC S7-200, поддерживающих обмен данными с центром управления и между собой через мобильную GPRS (Global System for Mobile Communication - глобальная система мобильной связи) сеть. Все контроллеры постоянно выполняют функции сетевых устройств.
Особенности
SINAUT MICRO
- Снижение затрат на разработку и обслуживание собственной радиосети за счет использования существующих мобильных радиосетей
- Низкие GPRS тарифы
- GPRS соединения постоянно находятся в активном состоянии, что обеспечивает возможность получения преимуществ использования выделенных линий связи
- Кодирование данных для обеспечения их защиты при передаче через общественные сети
- Высокая гибкость двунаправленных соединений, обеспечиваемая применением удобного коммуникационного менеджера
- между станцией и центром управления
- между отдельными станциями
Область применения
SINAUT MICRO SINAUT MICRO базируется на использовании контроллеров SIMATIC S7-200 и GPRS связи. Он может использоваться везде, где необходимо передавать небольшие объемы данных через беспроводные каналы связи.
SINAUT MICRO может использоваться в качестве системы сигнализации об ошибках, а также для построения простейших систем телеуправления с двунаправленным обменом данными.
В составе SINAUT MICRO центральные процессоры S7-200 способны выполнять задачи управления локального уровня и поддерживать обмен данными через GPRS сеть.
Основными областями применения SINAUT MICRO на стационарных объектах являются:
- Очистные сооружения
- Установки очистки и распределения питьевой воды
- Системы нефте- и газоснабжения
- Сети централизованного теплоснабжения
- Автоматизированные машины
- Системы управления движением
- Системы мониторинга зданий
- Метеорологические станции
- Маяки и бакены
- Ветряные электростанции
- Интеллектуальные рекламные панели
Основными областями применения SINAUT MICRO на мобильных объектах являются:
- Железнодорожный транспорт
- Специальные транспортные средства
- Городской общественный транспорт
- Строительные машины
- Речные и океанские суда
Дизайн
SINAUT MICRO SINAUT MICRO состоит из следующих компонентов:
- SINAUT MD720-3; модем для GPRS и GSM связи
- SINAUT MICRO SC программное обеспечение, включающее в свой состав:
- библиотеку блоков для центральных процессоров SIMATIC S7-200 (от CPU 224 и выше)
- OPC сервер для компьютерного центра управления; для обмена данными с OPC клиентами. Например, WinCC или WinCC flexible
- менеджер управления соединениями для компьютерного центра управления; для установки GPRS соединений с SINAUT MD720-3, мониторинга этих соединений, управления межузловой передачей при обмене данными между двумя контроллерами S7-200
Модем MD720-3 оснащен встроенным интерфейсом RS 232 и подключается к контроллеру S7-200 через PC/PPI кабель (6ES7 901-3CB30-0XA0).
Функции
SINAUT MICRO Обмен данными через GPRS
Программное обеспечение SINAUT MICRO SC и модем SINAUT MD720-3 GPRS позволяют поддерживать обмен данными с контроллерами S7-200 через GPRS.
SINAUT MICRO SC содержит OPC сервер со специальными коммуникационными функциями, позволяющими поддерживать связь с удаленными контроллерами S7-200. Каждый из этих контроллеров комплектуется модемом MD720-3. Для обслуживания этих соединений используется GPRS сервис (General Packet Radio Service - основной пакет радио сервиса) GSM (Global System for Mobile Communication - глобальная система мобильной связи) сети.
Удаленные контроллеры S7-200 используют GPRS соединения для обмена данными с программным обеспечением SINAUT MICRO SC или другими удаленными контроллерами S7-200, подключенными к тому компьютерному центру управления.
Компьютер с установленным программным обеспечением MICRO SC должен быть постоянно доступным со стороны GPRS сети. Для этого компьютер подключается к GPRS сети через выделенную линию или остается постоянно подключенным к Internet, например, с помощью DSL.
Пакет SINAUT MICRO SC включает библиотеку для центральных процессоров SIMATIC S7-200. С помощью этих блоков пользователи могут поддерживать следующие виды обмена данными с компьютерным центром управления:

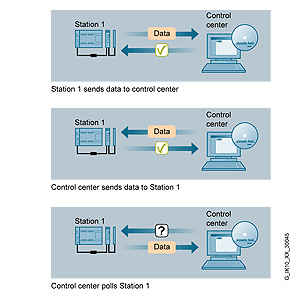

Обмен данными между станцией и центром управления

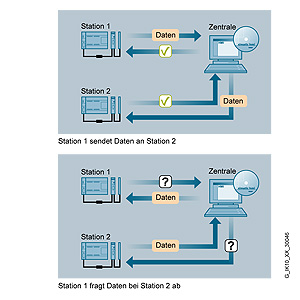

Обмен данными между двумя станциями через центр управления
Передача SMS сообщений
С помощью дополнительного программного обеспечения пользователя программируемый контроллер S7-200 способен передавать SMS сообщения. Для передачи SMS сообщений GPRS соединение должно быть временно разорвано.
Замечание: Дополнительную информацию о передаче SMS сообщений можно найти в Internet в примерах для комплекта Micro Automation Set 21.
Доступ к S7-200 PLC через teleservice
В памяти модема SINAUT MD720-3 можно сохранять до трех телефонных номеров, через которые могут устанавливаться соединения с teleservice. При появлении запроса со стороны одного из этих абонентов модем MD720-3 разрывает GPRS соединение и переключается на соединение с teleservice. После завершения сеанса связи с teleservice вновь восстанавливается GPRS соединение.
