SINUMERIK 802D base line – это система ЧПУ, которая была спроектирована для работы с 2 цифровыми приводами и одним цифровым/аналоговым шпинделем (без оси C). Областью использования являются компактные токарные станки с соответствующими требованиями к точности, простоте и прочности, необходимым в настоящее время для такого класса станков. Двухосевой модуль управления SIMODRIVE 611 universal E HR с PROFIBUS уже входит в базовый пакет. Область модернизации также открыта до такой системы управления благодаря модулям ADI 4 (интерфейс аналогового привода для 4 осей) и связи с PROFIBUS.
|
Особенности - Очень компактные установочные размеры
- Простое использование благодаря программированию DIN
- Высокий коэффициент готовности
- Компактное устройство управления, включая ЧПУ, PLC, MCP и блок ввода/вывода
- Комплектная поставка в базовом пакете
- Комплексные средства программирования с циклами и описаниями контура
- Технология цифровых приводов по PROFIBUS DP
- Не требует обслуживания: без батареи и вентилятора
|
Функции - 2 цифровых привода подачи и один цифровой/аналоговый шпиндель (без оси C)
- Можно выбрать цифровой или аналоговый шпиндель (±10 В)
- Клавиатуры поставляются в горизонтальном или вертикальном исполнении
- Свободный выбор токарной или фрезерной обработки
- Предварительно заданные станочные данные
- Интерфейс RS 232 C
- 144 цифровых входов и 96 цифровых выходов (0.25 A)
- Типовая программа и примеры PLC
|
Интеграция [PDF] |
ИнтеграцияК SINUMERIK 802D base line можно подключить следующие компоненты: - До 3 электронных маховиков
- Ручной минипульт управления
- Станочный пульт через модуль ввода/вывода PP 72/48

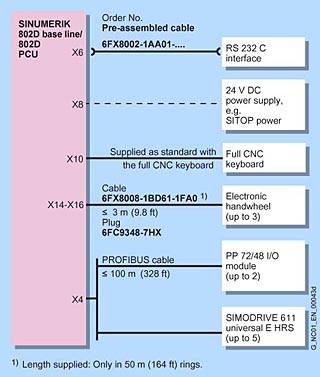

 Обзор подключений для SINUMERIK 802D base line Обратите внимание на максимально допустимую длину кабеля (например, ≤ 25 м (82 фута)). Использование более длинных кабелей может привести к выходу из строя.  Дополнительную информацию Вы можете получить, нажав кнопку с этим символом. |
Технические данные (бумага) | Заказной номер | 6FC5 610-0BB10-0AA1 | | Наименование | SINUMERIK 802D base line ЧПУ панель оператора PCU 210.2 | | Входное напряжение | DC 24 В | | Энергопотребление, макс . | 50 Вт | | Класс защиты по EN 60529 (IEC 60529) | | | | IP 65 | | | IP 20 | | Класс влагостойкости в соответствии с EN 60721-3-3 | Кл. 3K5 образование конденсата и льда не допускается. Мин. температура воздуха 0°C (+32°F) | | Относительная влажность воздуха | | | | 5 ... 95% | | | 5 ... 95% | | | 5 ... 95% | | Температура окружающей среды | | | | -20 ... +60°C (-4 ... +140°F) | | | -20 ... +60°C (-4 ... +140°F) | | | 0 ... +50°C (+32 ... +122°F) | | Вес, около | 4.9 кг (10 фунтов 12 унций) | | Размеры | | | | 310 мм (1 фут) | | | 330 мм (1 фут 1 дюйм) | | | 70 мм (2.75 дюйма) |
| Order no. | 6FC5 303-0DT12-1AA0 | 6FC5 303-0DM13-1AA0 | | Product name | SINUMERIK 802Dsl, full CNC keyboard, for vertical mounting | SINUMERIK 802Dsl, full CNC keyboard, for horizontal mounting | | Input voltage | Via the PCU | | | Degree of protection to EN 60529 (IEC 60529) | | | | | IP 65 | | | | IP 20 | | | Humidity rating in accordance with EN 60721-3-3 | Class 3K5 condensation and icing excluded. Low air temperature 0°C (+32°F) | | Relative atmospheric humidity | | | | | 5 ... 95% | | | | 5 ... 95% | | | | 5 ... 95% | | | Ambient temperature | | | | | -20 ... +60°C (-4 ... +140°F) | | | | -20 ... +60°C (-4 ... +140°F) | | | | 0 ... +50°C (+32 ... +122°F) | | | Weight, approx. | 1.7 kg (3 lb 11 oz) | | | Dimensions | | | | | 172 mm (6.77 in) | | | | 330 mm (1 ft 1 in) | | | | 24 mm (0.94 in) | |
|
Заказные данные | Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) | | 6EP5306-5BG00 | SIMATIC S5, НАБОР TOP CONNECT: 50-ЖИЛЬНЫЙ ПЛОСКИЙ КАБЕЛЬ ДЛИНОЙ 6 М, 8 КЛЕММЫХ БЛОКОВ (50 ПОЛЮСОВ), СКОБА ДЛЯ КРЕПЛЕНИЯ КАБЕЛЯ К МОНТАЖНОЙ РЕЙКЕ | 0.58 | 4 - 6 недель (B) | 1 | | 6EP5406-5AA00 | SIMATIC S5, TOP CONNECT, МОДУЛЬ ПЕРЕДАЧИ СИГНАЛОВ МЕЖДУ 50-ПОЛЮСНЫМ IDC ШТЕКЕРОМ И ТЕРМИНАЛЬНЫМ БЛОКОМ; СОЕДИНЕНИЕ 1:1; БЕЗ ИНДИКАЦИИ | 0.16 | 4 - 6 недель (B) | 1 | | 6FC5247-0AA11-0AA3 | SINUMERIK 802D/810D/840D PC-CARD СТАНДАРТА PCMCIA, STRATA 8 МБТ (ПУСТАЯ) | 0.04 | по запросу (D) | 1 | | 6FC5303-0DM13-1AA0 | SINUMERIK 802D SL ПОЛНАЯ КЛАВИАТУРА ЧПУ (НОВАЯ РАСКЛАДКА) МОНТАЖ ПОД ДИСПЛЕЕМ; ГОРИЗОНТАЛЬНЫЙ ФОРМАТ, IP 65; ВКЛЮЧАЯ КАБЕЛЬ 1.5M | 1 | по запросу (D) | 1 | | 6FC5303-0DT12-1AA0 | SINUMERIK 802D SL ПОЛНАЯ КЛАВИАТУРА ЧПУ (НОВАЯ РАСКЛАДКА) МОНТАЖ РЯДОМ С ДИСПЛЕЕМ; ВЕРТИКАЛЬНЫЙ ФОРМАТ, IP 65; ВКЛЮЧАЯ КАБЕЛЬ 1.5M | 1 | по запросу (D) | 1 | | 6FC5600-0AB01-0AA0 | SINUMERIK 802D BASE LINE БАЗОВЫЙ ПАКЕТ СОСТОИТ ИЗ: ПАНЕЛЬ ОПЕРАТОРА - ЧПУ PCU TOOLBOX SIMODRIVE 611UE PROFIBUS ДЛЯ MOTION CONTROL ЦИФР. ВХ./ВЫХ. МОДУЛЬ PP72/48 3 PROFIBUS ШТЕКЕР | 8.345 | по запросу (D) | 1 | | 6FC5603-0AD00-0AA2 | SINUMERIK 802D СТАНОЧНЫЙ ПУЛЬТ ВЕРТИК. ФОРМАТ ДОБАВЛЯЕТСЯ СБОКУ ОТ ДИСПЛЕЯ 24V, ПОДКЛЮЧ. ПЛОСКИМ КАБЕЛЕМ ПОДХОДИТ ДЛЯ 6FC5611-0CA01-0AA0 ПЛАСТИКОВ. ФРОНТ ПОДХОДИТ ДЛЯ SINUMERIK 802D И 802D SL | 1.5 | по запросу (D) | 1 | | 6FC5610-0BB10-0AA1 | SINUMERIK 802D BASE LINE ПРОЦЕССОРНЫЙ БЛОК PCU210.2 BASE LINE -CNC (2 ОСИ, 1 ШПИНДЕЛЬ) -PLC; -HMI (10,4) -COM (PROFIBUS, RS 232) | 6.83 | по запросу (D) | 1 | | 6FC5611-0CA01-0AA0 | SINUMERIK 802D ПЕРИФЕР. МОДУЛЬ PP 72/48 72 ВХОДА 24В 48 ВЫХОДОВ 24В, 0,25A | 1.946 | по запросу (D) | 1 | | 6FC5650-0DB00-0AH0 | SINUMERIK 802D BASE LINE СИСТЕМНОЕ ПО НА PCMCIA АКТУАЛ. ВЕРСИЯ ПО ТАКЖЕ ДЛЯ СЕРИЙНОГО ВВОДА В ЭКСПЛУАТАЦИЮ 2 MБ ПАМЯТИ ПОЛЬЗОВАТЕЛЯ ДЛЯ ЗАКАЗЧИКА | 0.1 | 4 - 6 недель (B) | 1 | | 6FC5650-0EB00-0AG0 | SINUMERIK 802D BASE LINE TOOLBOX НА CD-ROM АКТУАЛЬНАЯ ВЕРСИЯ | 0.1 | 4 - 6 недель (B) | 1 | | 6FC5673-0AB01-0AF0 | SINUMERIK 802D BASE LINE СИМУЛЯЦИЯ / СЛЕЖЕНИЕ И ЦВЕТНЫЕ МАСКИ ПОСТАВЛЯЕТСЯ ТОЛЬКО ЛИЦЕНЗИОННАЯ ЭТИКЕТКА ПРОГРАММНАЯ ОПЦИЯ | 0.01 | 4 - 6 недель (B) | 1 |
|
Аксессуары | Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) | | 6FC9348-7HX | SIMODRIVE 611D (КОМПЛЕКТУЮЩИЕ) ШТЕКЕР D-SUB, КОРПУС SMB, 15-ПОЛЮСНОЕ ГНЕЗДО, РЕЗЬБОВЫЙ ФИКСАТОР, СОДЕРЖИМОЕ КОЛИЧЕСТВЕННОЙ ЕДИНИЦЫ ИЗМЕРЕНИЯ = 3 ШТЕКЕРА | 0.11 | 4 - 6 недель (B) | 1 | | 6FX80.2-1AA01-.... | СИГНАЛЬНЫЙ КАБЕЛЬ В СБОРЕ (V.24-ИНТЕРФЕЙС) 4X2X0.18 C ГИБКИЙ UL/ CSA DESINA MOTION-CONNECT 800 DMAX=6.7 MM, | 0.035 | 4 - 6 недель (B) | 1 | | 6FX8008-1BD61-1FA0 | СИГНАЛЬНЫЙ КАБЕЛЬ ПРОДАЖА МЕТРАМИ 4 X 2 X 0.18 C КАБЕЛЬ ПОВЫШЕННОЙ ГИБКОСТИ UL/CSA DESINA MOTION-CONNECT 800 ФОРМА ПОСТАВКИ: КАТУШКА DMAX=6.7 MM, ДЛИНА (M)=50 | 3.06 | 4 - 6 недель (B) | 1 |
|
|
