SINUMERIK 802D sl– это система управления, которая объединяет все компоненты ЧПУ (NC, PLC, HMI) в одном устройстве. Через интерфейс DRIVE-CLiQ возможно подключить до 5 цифровых приводов. Из них 2 оси могут быть заявлены как шпиндели. Простое управление входами/выходами осуществляется через шину PROFIBUS. Такая конструкция обеспечивает очень простое и надежное подключение с минимумом соединительных проводов. Вместе с модульной структурой системы приводов, система управления спроектирована для обеспечения максимальной гибкости. Объем функций системы управления делает ее идеальной для использования на стандартных токарных и фрезерных станках, начиная с единичного производства и заканчивая 3-осевыми задачами производства пресс-форм. Наличие дополнительной неинтерполируемой оси в группе приводов, управляемой от PLC, расширяет область применения системы. |
Особенности - Простая эксплуатация благодаря программированию DINи коду ISO
- Высокая надежность
- Компактная система управления с очень простой помехоустойчивой электропроводкой
- Компоненты поставляются для индивидуальных конфигураций
- Комплексные средства программирования с циклами и определениями контура
- Встроенная сеть Ethernet (в версии Pro) обеспечивает интегрируемость
- Технология цифровых приводов через интерфейс DRIVE-CLiQ
- Не требует техобслуживания: без батареи и вентилятора
|
Функции [PDF] |
Функции - 5 цифровых приводов подачи и одна ось позиционирования
(4 оси подачи + 1 шпиндель или 3 оси подачи + 2 шпинделя) - Можно использовать биполярный аналоговый шпиндель
- Свободный выбор токарной или фрезерной обработки
- Интерфейс RS 232 C
- Встроенная сеть Ethernet (в версии Pro) (скоро в наличии)
- Предварительно установленные станочные данные
- Примеры программ и библиотека PLCвходят в объем поставки
- Простое многоступенчатое программирование PLC (S7-200)
- 216 цифровых входов и 144 цифровых выхода (0.25 A)
|
ИнтеграцияК SINUMERIK 802D sl можно подключить следующие компоненты: - полную клавиатуру ЧПУ (вертикальный или горизонтальный формат)
- до 2-х электронных маховичков
- ручной минипульт (имеет один маховичок)
- станочный пульт управления (MCP) через модуль периферии PP 72/48 или MCP 802D slчерез модуль MCPA (скоро в наличии)
- до 3 модулей периферии PP 72/48
- систему привода SINAMICS S120 через интерфейс DRIVE-CLiQ

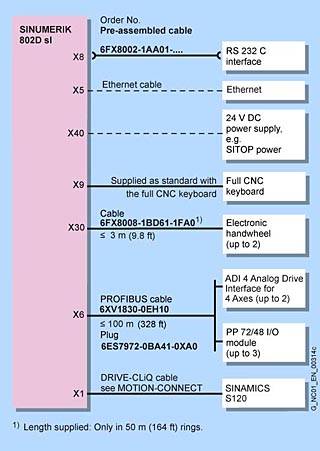

 Обзор подключений для SINUMERIK 802D sl Просьба соблюдать максимально допустимые длины кабелей (например, ≤ 25 м).
При использовании кабелей большей длины возможно нарушение функционирования. |
Технические данные (бумага) | Order no. | 6FC5 370-0AA00-2AA0 | 6FC5 370-0AA00-3AA0 | | Product name | SINUMERIK 802Dsl PCU 210.3 with T/M plus software, export version | SINUMERIK 802Dsl PCU 210.3 with T/M pro software, export version | | Input voltage | 24 V DC | | | Power consumption, max. | 50 W | | | Degree of protection to EN 60529 (IEC 60529) | | | | | IP 65 | | | | IP 20 | | | Humidity rating in accordance with EN 60721-3-3 | Class 3K5 condensation and icing excluded. Low air temperature 0°C (+32°F) | | Relative atmospheric humidity | | | | | 5 ... 95% | | | | 5 ... 95% | | | | 5 ... 95% | | | Ambient temperature | | | | | -20 ... +60°C (-4 ... +140°F) | | | | -20 ... +60°C (-4 ... +140°F) | | | | 0 … +50°C (+32 ... +122°F) | | | Weight, approx. | 4.9 kg (10 lb 13 oz) | | | Dimensions | | | | | 310 mm (1 ft) | | | | 330 mm (1 ft 1 in) | | | | 70 mm (2.75 in) | |
| Order no. | 6FC5 303-0DT12-1AA0 | 6FC5 303-0DM13-1AA0 | | Product name | SINUMERIK 802Dsl, full CNC keyboard, for vertical mounting | SINUMERIK 802Dsl, full CNC keyboard, for horizontal mounting | | Input voltage | Via the PCU | | | Degree of protection to EN 60529 (IEC 60529) | | | | | IP 65 | | | | IP 20 | | | Humidity rating in accordance with EN 60721-3-3 | Class 3K5 condensation and icing excluded. Low air temperature 0°C (+32°F) | | Relative atmospheric humidity | | | | | 5 ... 95% | | | | 5 ... 95% | | | | 5 ... 95% | | | Ambient temperature | | | | | -20 ... +60°C (-4 ... +140°F) | | | | -20 ... +60°C (-4 ... +140°F) | | | | 0 ... +50°C (+32 ... +122°F) | | | Weight, approx. | 1.7 kg (3 lb 11 oz) | | | Dimensions | | | | | 172 mm (6.77 in) | | | | 330 mm (1 ft 1 in) | | | | 24 mm (0.94 in) | |
|
Дальнейшая информация |
Заказные данные | Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) | | 6FC5303-0DT12-1AA0 | SINUMERIK 802D SL ПОЛНАЯ КЛАВИАТУРА ЧПУ (НОВАЯ РАСКЛАДКА) МОНТАЖ РЯДОМ С ДИСПЛЕЕМ; ВЕРТИКАЛЬНЫЙ ФОРМАТ, IP 65; ВКЛЮЧАЯ КАБЕЛЬ 1.5M | 1 | по запросу (D) | 1 | | 6FC5313-4AG00-0AA2 | SIMOTION / SINUMERIK COMPACTFLASH CARD 512MB ПУСТАЯ | 0.1 | 4 - 6 недель (B) | 1 | | 6FC5370-0AA00-1AA0 | SINUMERIK 802D SL ВЕРСИЯ T/M VALUE ПАНЕЛЬ УПРАВЛЕНИЯ ЧПУ УКОМПЛЕКТОВАНА РЕГУЛИРОВАНИЕМ ЧПУ,PLC, ЧАСТИ HMI И ПРИВОДА ДЛЯ ОСЕЙ/ШПИНДЕЛЕЙ SINAMICS (3/1), ВКЛЮЧАЯ ЖУРНАЛ И TOOLBOX | 6.8 | по запросу (D) | 1 | | 6FC5370-0AA00-2AA0 | SINUMERIK 802D SL ВЕРСИЯ T/M PLUS ПАНЕЛЬ УПРАВЛЕНИЯ ЧПУ УКОМПЛЕКТОВАНА РЕГУЛИРОВАНИЕМ ЧПУ,PLC, ЧАСТИ HMI И ПРИВОДА ДЛЯ ОСЕЙ/ШПИНДЕЛЕЙ SINAMICS (4/1 ИЛИ 3/2), ВКЛЮЧАЯ ЖУРНАЛ И TOOLBOX | 6.8 | по запросу (D) | 1 | | 6FC5370-0AA00-2BA0 | SINUMERIK 802D SL ВЕРСИЯ N/G PLUS ПАНЕЛЬ УПРАВЛЕНИЯ ЧПУ УКОМПЛЕКТОВАНА РЕГУЛИРОВАНИЕМ ЧПУ,PLC, ЧАСТИ HMI И ПРИВОДА ДЛЯ SINAMICS, ВКЛЮЧАЯ ЖУРНАЛ И TOOLBOX | 6.8 | по запросу (D) | 1 | | 6FC5370-0AA00-3AA0 | SINUMERIK 802D SL ВЕРСИЯ T/M PRO ПАНЕЛЬ УПРАВЛЕНИЯ ЧПУ УКОМПЛЕКТОВАНА РЕГУЛИРОВАНИЕМ ЧПУ,PLC, ЧАСТИ HMI И ПРИВОДА ДЛЯ ОСЕЙ/ШПИНДЕЛЕЙ SINAMICS (4/1 ИЛИ 3/2), ВКЛЮЧАЯ ЖУРНАЛ И TOOLBOX | 6.8 | по запросу (D) | 1 | | 6FC5370-0AA00-3BA0 | SINUMERIK 802D SL ВЕРСИЯ N/G PRO ПАНЕЛЬ УПРАВЛЕНИЯ ЧПУ УКОМПЛЕКТОВАНА РЕГУЛИРОВАНИЕМ ЧПУ,PLC, ЧАСТИ HMI И ПРИВОДА ДЛЯ SINAMICS, ВКЛЮЧАЯ ЖУРНАЛ И TOOLBOX | 6.8 | по запросу (D) | 1 | | 6FC5810-0YC00-0YA8 | ИНСТРУМЕНТАЛЬНЫЕ СРЕДСТВА SINUMERIK 802D SL НА CD-ROM, АКТУАЛЬНАЯ ВЕРСИЯ ДЛЯ ВЕРСИИ T/M | 0.2 | 4 - 6 недель (B) | 1 | | 6FC6000-6DA51-0AA0 | SINUMERIK 802D SL RCS802 РАСШИРЕНИЕ ДЛЯ РАЗБЛОКИРОВКИ ETHERNET И SNAP SHOT FKT: ЛИЦЕНЗИЯ НА ДИСКЕТЕ; ОДИНОЧНАЯ ЛИЦЕНЗИЯ | 0.01 | 4 - 6 недель (B) | 1 |
|
Аксессуары | Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) | | 6EP5306-5BG00 | SIMATIC S5, НАБОР TOP CONNECT: 50-ЖИЛЬНЫЙ ПЛОСКИЙ КАБЕЛЬ ДЛИНОЙ 6 М, 8 КЛЕММЫХ БЛОКОВ (50 ПОЛЮСОВ), СКОБА ДЛЯ КРЕПЛЕНИЯ КАБЕЛЯ К МОНТАЖНОЙ РЕЙКЕ | 0.58 | 4 - 6 недель (B) | 1 | | 6EP5406-5AA00 | SIMATIC S5, TOP CONNECT, МОДУЛЬ ПЕРЕДАЧИ СИГНАЛОВ МЕЖДУ 50-ПОЛЮСНЫМ IDC ШТЕКЕРОМ И ТЕРМИНАЛЬНЫМ БЛОКОМ; СОЕДИНЕНИЕ 1:1; БЕЗ ИНДИКАЦИИ | 0.16 | 4 - 6 недель (B) | 1 | | 6ES7972-0BA41-0XA0 | SIMATIC DP, СОЕДИНИТЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ К PROFIBUS, ДО 12 МБИТ/С, С НАКЛОННЫМ ОТВОДОМ КАБЕЛЯ, 16 X 54 X 34 MM, С ВСТРОЕННЫМ ТЕРМИНАЛЬНЫМ РЕЗИСТОРОМ, С ФУНКЦИЯМИ РАЗДЕЛЕНИЯ, БЕЗ ГНЕЗДА ДЛЯ ПОДКЛЮЧЕНИЯ ПРОГРАММАТОРА | 0.046 | 3 - 5 недель (A) | 1 | | 6FC5611-0CA01-0AA0 | SINUMERIK 802D ПЕРИФЕР. МОДУЛЬ PP 72/48 72 ВХОДА 24В 48 ВЫХОДОВ 24В, 0,25A | 1.946 | по запросу (D) | 1 | | 6FC9320-5DB01 | SINUMERIK ПРИНАДЛЕЖНОСТИ ЭЛЕКТРОННЫЙ МАХОВИЧОК ПЕРЕДНЯЯ ПАНЕЛЬ 120 X 120 MM РАБОЧ. НАПРЯЖЕНИЕ: 5V DC СИГНАЛ: RS422 (TTL) | 0.7 | 4 - 6 недель (B) | 1 | | 6FC9320-5DC01 | SINUMERIK ПРИНАДЛЕЖНОСТИ ЭЛЕКТРОННЫЙ МАХОВИЧОК ПЕРЕДНЯЯ ПАНЕЛЬ 76.2 X 76.2 MM РАБОЧ. НАПРЯЖЕНИЕ: 5V DC УРОВЕНЬ СИГНАЛА: RS422 (TTL) | 0.515 | 4 - 6 недель (B) | 1 | | 6FX2007-1AD02 | РУЧНОЙ МИНИ-ПУЛЬТ УПРАВЛЕНИЯ ДЛЯ SINUMRIK СО СПИРАЛЬН. КАБЕЛЕМ 3,5M 2 КАНАЛ. АВАРИЙНЫЙ СТОП 2 КАНАЛ. КНОПКА СОГЛАСОВАНИЯ, 3-СТУП. С МЕТАЛ. ШТЕКЕРОМ | 2.3 | 6 - 8 недель (C) | 1 | | 6FX2007-1AD12 | РУЧНОЙ МИНИ-ПУЛЬТ УПРАВЛЕНИЯ ДЛЯ SINUMERIK С КАБЕЛЕМ ПРЯМ. 5M 2 КАНАЛ. АВАРИЙНЫЙ СТОП 2 КАНАЛ. КНОПКА СОГЛАСОВАНИЯ, 3-СТУП. С МЕТАЛ. ШТЕКЕРОМ | 2 | по запросу (D) | 1 | | 6FX80.2-1AA01-.... | СИГНАЛЬНЫЙ КАБЕЛЬ В СБОРЕ (V.24-ИНТЕРФЕЙС) 4X2X0.18 C ГИБКИЙ UL/ CSA DESINA MOTION-CONNECT 800 DMAX=6.7 MM, | 0.035 | 4 - 6 недель (B) | 1 | | 6FX8008-1BD61-1FA0 | СИГНАЛЬНЫЙ КАБЕЛЬ ПРОДАЖА МЕТРАМИ 4 X 2 X 0.18 C КАБЕЛЬ ПОВЫШЕННОЙ ГИБКОСТИ UL/CSA DESINA MOTION-CONNECT 800 ФОРМА ПОСТАВКИ: КАТУШКА DMAX=6.7 MM, ДЛИНА (M)=50 | 3.06 | 4 - 6 недель (B) | 1 | | 6SL3072-0AA00-0AG0 | STARTER ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ ПУСКО-НАЛАДКИ ДЛЯ SINAMICS И MICROMASTER CD-ROM ДЛЯ WINDOWS NT SP6 WINDOWS 2000 SP3 И WINDOWS XP PROFESSIONAL SP1 НЕМЕЦКИЙ И АНГЛИЙСКИЙ | 0.03 | 4 - 6 недель (B) | 1 | | 6XV1830-0EH10 | SIMATIC NET, СТАНДАРТНЫЙ ЭКРАНИРОВАННЫЙ PROFIBUS КАБЕЛЬ ДЛЯ БЫСТРОГО МОНТАЖА (FC), 2-ЖИЛЬНЫЙ, ПОСТАВКА ПО МЕТРАЖУ ОТРЕЗКАМИ ДЛИНОЙ 20 ... 1000 M | 0.07 | 3 - 5 недель (A) | 1 | | 6XV1870-3RN10 | SIMATIC NET INDUSTRIAL ETHERNET TP ХР КОРД RJ45/RJ45, КАТЕГОРИИ 6, ПЕРЕКРЕЩЕННЫЙ TP КАБЕЛЬ 4X2, ПРЕДСОБРАННЫЙ С 2-МЯ RJ45 РАЗЪЁМАМИ, L = 10 M | 0.357 | 3 - 5 недель (A) | 1 |
|
|
