SINUMERIK 802S base line – это система ЧПУ, которая была спроектирована для работы максимум с 3 шаговыми приводами и одним аналоговым шпинделем. Областью использования являются простые токарные или фрезерные станки, соответственно предъявляющие небольшие требования к технологии привода. Это позволяет использовать технологию шаговых двигателей со всеми преимуществами простой конструкции наравне с большой точностью и прочностью.
|
Особенности - Очень компактные установочные размеры
- Простое использование благодаря программированию DIN
- Высокая надежность благодаря монтажу панели оператора,
- Компактное устройство управления, включая ЧПУ, PLC, MCP и блок ввода/вывода
- Комплектная поставка с ЧПУ, Toolbox и журналом
- Все инструменты входят в объем поставки
- Очень экономичная технология привода с использованием шаговых двигателей
- Не требует обслуживания: без батареи и вентилятора
|
Функции - До 3 осей для шагового привода и одного аналогового шпинделя (без оси C)
- Аналоговый шпиндель через интерфейс ±10 В
- Свободный выбор токарной или фрезерной обработки
- Предварительно заданные станочные данные
- Интерфейс RS 232 C
- 48 цифровых входов и 16 цифровых выходов (0.5 A)
- Типовая программа и примеры PLC
|

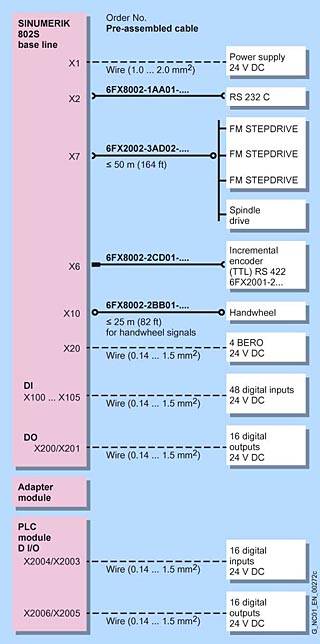

Интеграция  Обзор подключений для SINUMERIK 802S base line Обратите внимание на максимально допустимую длину кабеля (например, ≤ 25 м (82 фута)). Использование более длинных кабелей может привести к выходу из строя.  Дополнительную информацию Вы можете получить, нажав кнопку с этим символом. |
Технические данные (бумага) | Заказной номер | 6FC5 500-0AA00-1AA0 | | Наименование продукта | SINUMERIK 802S base line | | Входное напряжение | 24 В DC | | Basic unit 24 В потребление тока | 2.6 A | | Энергопотребление, макс. | 24 Вт | | Класс защиты по EN 60529 (IEC 60529) | | | | IP 65 | | | IP 20 | | Класс влагостойкости в соответствии с EN 60721-3-3 | Класс 3K5 образование конденсата и льда не допускается. Мин. температура воздуха 0°C (+32°F) | | Относительная влажность воздуха | | | | 5 ... 95% | | | 5 ... 95% | | | 5 ... 95% | | Температура окружающей среды | | | | -40 ... +70°C (-40 ... +158°F) | | | -40 ... +70°C (-40 ... +158°F) | | | 0 ... +55°C (+32 ... +131°F) | | Вес, около | 4.5 кг (9 фунтов 14 oz) | | Размеры | | | | 420 мм (1 фут 4 дюйма) | | | 300 мм (11.81 дюймов) | | | 83 мм (1.29 дюйм) |
| Заказной номер | 6FC5 511-0CA00-0AA0 | | Наименование | SINUMERIK 802S/802C модуль цифровых входов и выходов, 16 входов/16 выходов | | Входное напряжение | 24 В DC | | Число цифровых входов | 16 | | Число цифровых выходов | 16 | | Класс защиты по EN 60529 (IEC 60529) | | | | IP 20 | | | IP 20 | | Класс влагостойкости в соответствии с EN 60721-3-3 | Кл. 3K5 образование конденсата и льда не допускается. Low air temperature 0°C (+32°F) | | Относительная влажность воздуха | | | | 5 ... 95% | | | 5 ... 95% | | | 5 ... 95% | | Температура окружающей среды | | | | -40 ... +70°C (-40 ... +158°F) | | | -40 ... +70°C (-40 ... +158°F) | | | 0 ... +55°C (+32 ... +131°F) | | Вес, около | 0.35 кг (12.34 oz) | | Размеры | | | | 80 мм (3.14 дюйма) | | | 125 мм (4.92 дюйма) | | | 120 мм (4.72 дюйма) |
|
Заказные данные | Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) | | 3SB3000-1HA20 | ИСПОЛНИТЕЛЬНЫЙ ЭЛЕМЕНТ ГРИБОВИДНАЯ КНОПКА С ФИКСАЦИЕЙ, 40MM ЗАЩИТА ОТ ДУРАКА, КРАСНАЯ | 0.06 | 3 - 5 недель (P) | 1 | | 3SB3400-0A | КОНТАКТНЫЙ БЛОК С 2 КОНТАКТАМИ, 1НО + 1НЗ, 2-Х ПОЛЮСНЫЙ, ВИНТОВЫЕ ЗАЖИМЫ | 0.018 | 3 - 5 недель (P) | 1 | | 6FC5500-0AA00-1AA0 | SINUMERIK 802S BASE LINE БАЗОВЫЙ ПАКЕТ СОСТОИТ ИЗ: ПАНЕЛИ ОПЕРАТОРА, ВКЛЮЧАЯ СТАНОЧНЫЙ ПУЛЬТ ПЕРИФЕРИЯ 48/16 DI/O TOOLBOX ЖУРНАЛ | 6.659 | по запросу (D) | 1 | | 6FC5511-0CA00-0AA0 | SINUMERIK 802S/C-802S/CBASE LINE ЦИФРОВЫЕ ВХОДЫ/ВЫХОДЫ С 16ВХ./16ВЫХ. КЛЕММНОЕ ПОДКЛЮЧЕНИЕ | 0.5 | по запросу (D) | 1 | | 6FC5511-0CB00-0AA0 | 802S/C BASE LINE АДАПТЕР-МОДУЛЬ С МОНТАЖ. МАТЕРИАЛОМ ДЛЯ МОДУЛЕЙ ЦИФР. ВХ/ВЫХ С 16 ВХ/16 ВЫХ. КЛЕММН. ПОДКЛЮЧ. | 0.3 | по запросу (D) | 1 |
|
Аксессуары | Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) | | 6FX2002-3AD02-.... | СИГНАЛЬНЫЙ КАБЕЛЬ В СБОРЕ (FM-NC/FM357 К 611A) 12X2X0.14 , С ОТКРЫТЫМИ ЖИЛАМИ 3 ДЛЯ ШАГОВОГО, 1 ДЛЯ ШПИНДЕЛЬНОГО ЗАДАНИЯ КАБЕЛЬ ПОВЫШЕННОЙ ГИБКОСТИ DMAX=12.1MM, ДЛИНА (M) = | 0.04 | 4 - 6 недель (B) | 1 | | 6FX80.2-1AA01-.... | СИГНАЛЬНЫЙ КАБЕЛЬ В СБОРЕ (V.24-ИНТЕРФЕЙС) 4X2X0.18 C ГИБКИЙ UL/ CSA DESINA MOTION-CONNECT 800 DMAX=6.7 MM, | 0.035 | 4 - 6 недель (B) | 1 | | 6FX80.2-2BB01-.... | СИГНАЛЬНЫЙ КАБЕЛЬ В СБОРЕ (FM-NC К ЭЛЕКТР. МАХОВИЧКУ) 4X2X0.18 C ГИБКИЙ UL/CSA DESINA MOTION-CONNECT 800 DMAX = 6.7 MM, | 0.08 | 4 - 6 недель (B) | 1 | | 6FX80.2-2CD01-.... | СИГНАЛЬНЫЙ КАБЕЛЬ В СБОРЕ (ИНКР.ДАТЧИК TTL 6FX2001-2) 4X2X0.34+4X0.5 C ГИБКИЙ UL/CSA DESINA MOTION-CONNECT 800 DMAX = 9.3 MM, | 0.112 | 4 - 6 недель (B) | 1 |
|
|
