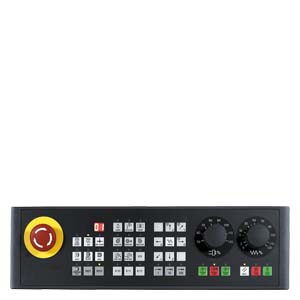

SINUMERIK 808D MCP машинная панель оператора
SINUMERIK 808D MCP машинная панель оператора
Панель управления SINUMERIK 808 D MCP с механическим кнопками предназначена для удобного пользования функциями станка и имеет хорошо структурированное оформление. Она подходит для работы с фрезерными и токарными станками.Индивидуальные кнопки могут быть индивидуально обозначены с помощью слайд полосок.Машинная панель управления может быть установлена при помощи специальных зажимов без сверления отверстий в пульте.
Дизайн

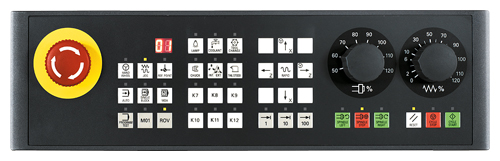

SINUMERIK 808D MCP машинная панель оператора Элементы управления
- Кнопки режимов и функций
- 39 кнопок (30 кнопок с LED)
- Кнопки направлений с корректором быстрых перемещений(MCP подготовлен для токарной технологии. Накладки для фрезерной технологии входят в состав поставки)
- Предустановленные для общих функций кнопки выбор маховика, управление охлаждением или тест програмы
- Управление шпинделем с корректором скорости (корректор на 15 позиций)
- Управление подачей корректором рабочих подач/быстрых скоростей (корректор на 18 позиций)
- 7-сегментный дисплей номера инструмента
Раскладка:
- Английская или Упрощенная китайская
Тип клавиатуры:
- Механическая с защитным экраном
Подключение к УЧПУ:
- USB
Возможности расширенния:
- 1 слот для аварийной кнопки (d = 22 мм)
- 3 слота для элементов управления (d = 16 мм)
Интеграция
SINUMERIK 808D MCP машинная панель оператора SINUMERIK 808D MCP панель оператора может быть использована для:
- SINUMERIK 808D токарное исполнение
- SINUMERIK 808D фрезерное исполнение
Технические данные
SINUMERIK 808D MCP машинная панель оператора | Наименование изделия | SINUMERIK 808D MCP машинная панель оператора |
|
| 6FC5303-0AF35-0.A0 |
| Входное напряжение | 5 В DC Обеспечивается от PPU 141.1 через USB интерфейс |
| Потребление мощности , макс. | 5 Вт |
| Степень защиты по EN 60529 (IEC 60529) |
|
| IP65 |
| IP20 |
| Влажность по EN 60721-3-3 | Класс 3K5 конденсат и обледенение исключено. Нижняя температура воздуха 0 °C. |
| Относительная влажность |
|
| 5 … 95 % при 25 °C |
| 5 … 95 % при 25 °C |
| 5 … 90 % при 25 °C |
| Температура окружающей среды |
|
| -20 … +60°C |
| -20 … +60 °C |
|
|
| 0 ... 45 °C |
| 0 ... 50 °C |
| Расстояние | 0.5 m |
| Размеры |
|
| 420 mm |
| 120 mm |
| 58 mm |
| Размер окна |
|
| 406 mm |
| 106 mm |
| +1 mm |
| Вес, прибл. | 0.86 kg |
| Разрешение, согласно с | CE |

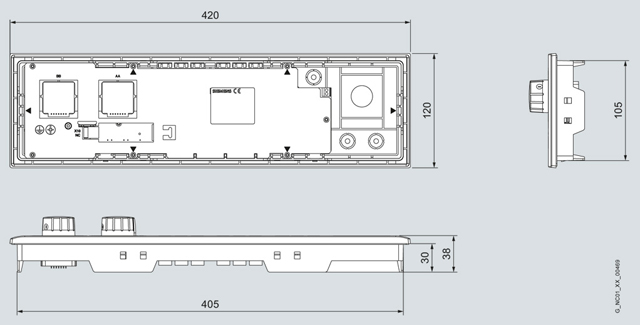

Чертеж
SINUMERIK 808D MCP машинная панель оператора
SINUMERIK 808D MCP машинная панель оператора
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6FC5303-0AF35-0AA0 | 712 | SINUMERIK 808D СТАНОЧНЫЙ ПУЛЬТ АНГЛИЙСКИЙ ЯЗЫК | 224.70 |
Аксессуары
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 3SB3000-1HA20 | 41J | ИСПОЛНИТЕЛЬНЫЙ ЭЛЕМЕНТ ГРИБОВИДНАЯ КНОПКА С ФИКСАЦИЕЙ, 40MM ЗАЩИТА ОТ ДУРАКА, КРАСНАЯ | 24.50 |
| 3SB3400-0A | 41J | КОНТАКТНЫЙ БЛОК С 2 КОНТАКТАМИ, 1НО + 1НЗ, 2-Х ПОЛЮСНЫЙ, ВИНТОВЫЕ КЛЕММЫ | 8.84 |
